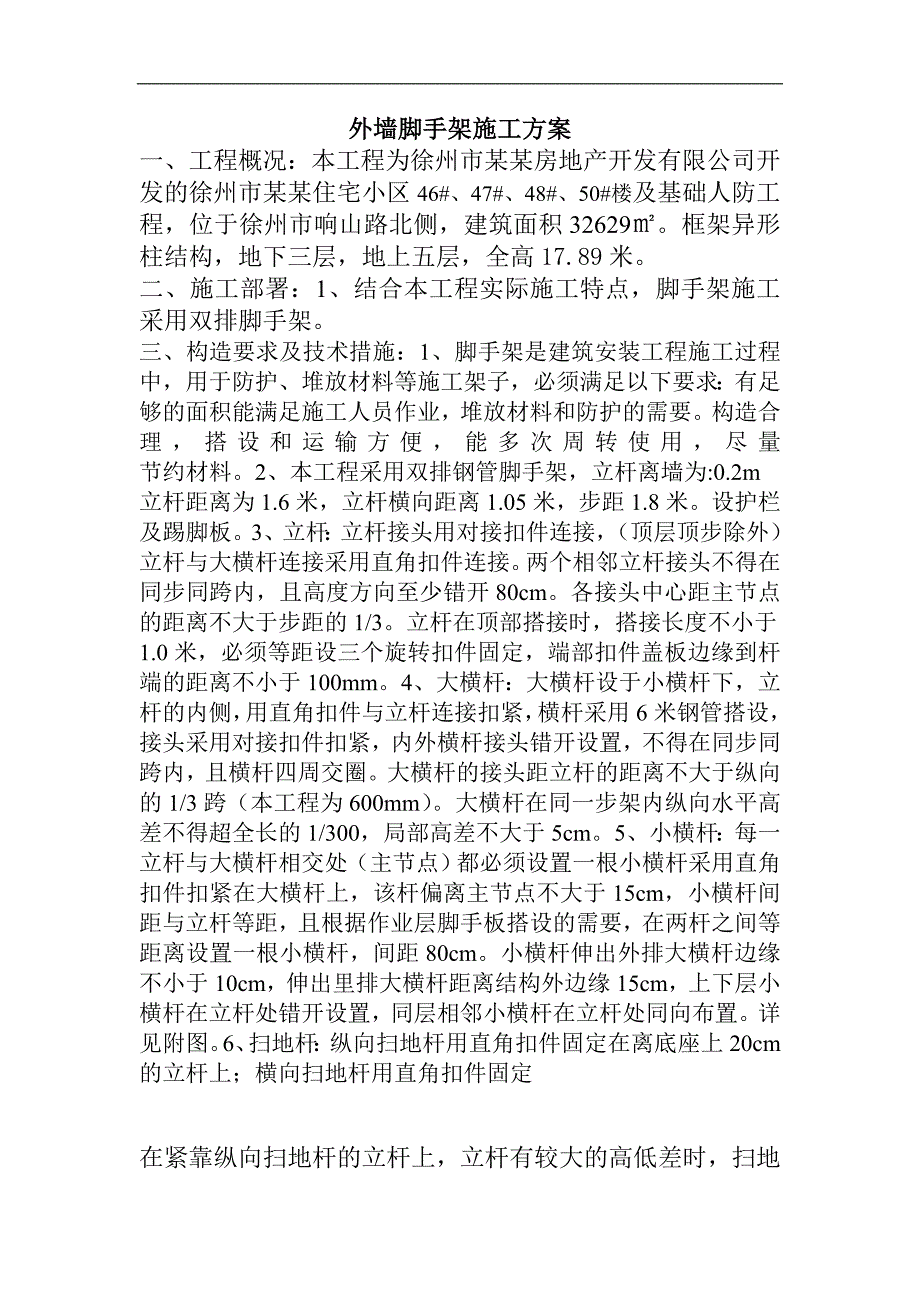

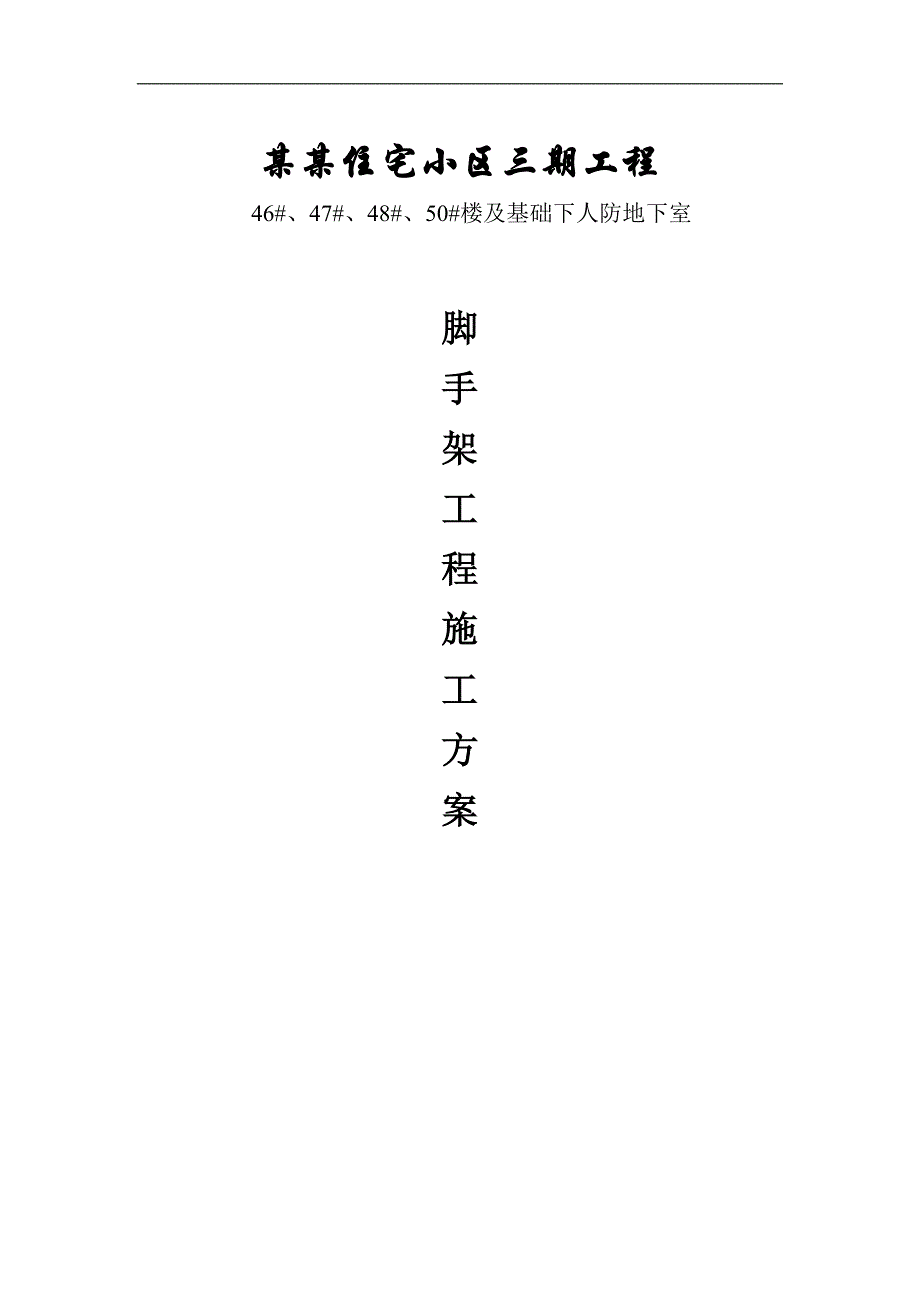

1、某某住宅小区三期工程46#、47#、48#、50#楼及基础下人防地下室脚手架工程施工方案外墙脚手架施工方案一、工程概况：本工程为徐州市某某房地产开发有限公司开发的徐州市某某住宅小区46#、47#、48#、50#楼及基础人防工程，位于徐州市响山路北侧，建筑面积32629。框架异形柱结构，地下三层，地上五层，全高17.89米。二、施工部署：1、结合本工程实际施工特点，脚手架施工采用双排脚手架。三、构造要求及技术措施：1、脚手架是建筑安装工程施工过程中，用于防护、堆放材料等施工架子，必须满足以下要求：有足够的面积能满足施工人员作业，堆放材料和防护的需要。构造合理，搭设和运输方便，能多次周转使用，尽量
2、 节约材料。2、本工程采用双排钢管脚手架，立杆离墙为:0.2m 立杆距离为1.6米，立杆横向距离1.05米，步距1.8米。设护栏及踢脚板。3、立杆：立杆接头用对接扣件连接，（顶层顶步除外）立杆与大横杆连接采用直角扣件连接。两个相邻立杆接头不得在同步同跨内，且高度方向至少错开80cm。各接头中心距主节点的距离不大于步距的1/3。立杆在顶部搭接时，搭接长度不小于1.0米，必须等距设三个旋转扣件固定，端部扣件盖板边缘到杆端的距离不小于100mm。4、大横杆：大横杆设于小横杆下，立杆的内侧，用直角扣件与立杆连接扣紧，横杆采用6米钢管搭设，接头采用对接扣件扣紧，内外横杆接头错开设置，不得在同步同跨内，且
3、横杆四周交圈。大横杆的接头距立杆的距离不大于纵向的1/3跨（本工程为600mm）。大横杆在同一步架内纵向水平高差不得超全长的1/300，局部高差不大于5cm。5、小横杆：每一立杆与大横杆相交处（主节点）都必须设置一根小横杆采用直角扣件扣紧在大横杆上，该杆偏离主节点不大于15cm，小横杆间距与立杆等距，且根据作业层脚手板搭设的需要，在两杆之间等距离设置一根小横杆，间距80cm。小横杆伸出外排大横杆边缘不小于10cm，伸出里排大横杆距离结构外边缘15cm，上下层小横杆在立杆处错开设置，同层相邻小横杆在立杆处同向布置。详见附图。6、扫地杆：纵向扫地杆用直角扣件固定在离底座上20cm的立杆上；横向扫地
4、杆用直角扣件固定在紧靠纵向扫地杆的立杆上，立杆有较大的高低差时，扫地杆错开，高处的纵向扫地杆向低延伸两跨与立杆固定，详见附图。7、剪刀撑：本工程双排钢管架采用剪刀撑与横向斜撑相结合的方式，立杆、纵横向水平杆同步搭设，在通长及沿架高连续设置，采用单剪刀撑。高度在24米以下双排脚手架，必须在外侧立面的两端各设置一道剪力撑，并由底至顶连续设置。每道剪刀撑跨越立杆的宽度不小于4跨，且不小于6米，斜杆与地面倾角在45o60 o之间。详见附图。剪刀撑斜杆的接头采用搭接，用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150mm。横向斜撑在招角处由底至顶呈之字型连续，
5、除拐角处外中间每隔6跨设置一道。8、连墙件：连墙件采用刚性连接，垂直距离随楼层设置水平间距4.5米，连墙件用483.5的钢管，与脚手架的连接用直角扣件固定，外墙剪力墙处连墙体处预留65钢管套管，连墙件在结构墙体内外各设一根钢管锁紧，做法详见附图。第一道连墙件从9.1米开始设置，连墙体尽量靠近主节点，偏离主节点不大于300mm。连墙件中的连墙杆尽量水平设置，当不能水平设置时，与脚手架连接的一端下斜连接，不允许上斜连接；脚手架搭设过程不能设置连墙件时，可设抛撑，待连墙件与脚手架固定后，方可拆除临时抛撑。四、安全防护设施：1、脚手架满挂全封闭密目安全网，密目网18006000，用网绳绑扎在大横杆处立
6、杆内侧。2、在5.1米标高满铺竹笆板，向上每隔6步设置平网，施工层随层设网。3、作业层脚手架立杆于0.6m及1.2m处，设两道防护栏杆，底部侧面设180mm高踢脚板。4、结构楼面临边处，用483.5钢管，搭设封闭式防护栏杆。高度1.2米，立杆间距1.5米，竖向每隔0.6米设一道通长横杆，沿钢管水平方向，刷红白相间油漆，挂醒目标志牌。护身栏杆满挂密目安全网，白天设警示牌，夜间设红色标志灯。5、楼梯侧边用483.5钢管做安全护栏，立杆从楼梯井底向上搭设，斜向护栏1.1米高，设踢脚板180mm高。6、脚手架接地，避雷措施执行施工现场临时用电安全技术规范（JGJ46-88）标准。7、本工程采用避雷针与
7、大横杆连通，接地线与整栋建筑物避雷系统连成一体的措施。8、避雷针用12镀锌圆钢制作，高度1.5米，设置在脚手架的四角立杆上，最上一道水平大横杆全部连通，形成一个整体避雷体系。9、接地线用404镀锌扁钢，分别与脚手架及建筑物避雷系统牢固连接，立杆连接采用两道螺栓卡箍连接，螺钉加弹簧垫圈，防止松动，且保证接触面积不小于10mm2，表面油漆。10、接地线与建筑物内避雷系统按脚手架的长度不超过50米设置一个，位置尽量避免人员经常走动的地方，以避免跨步电压的危害，防止接地线遭机械破坏。两者连接采用电焊、焊接长度大于2倍扁钢宽度。焊完后再用接地电阻测试仪测定电阻，要求冲击电阻不大于10，同时注意检查与其它
8、金属物或埋地电缆之间的安全距离不小于3米，以避免发生击穿事故。五、施工工艺：1、搭设顺序：安装纵向大横杆立杆横向小横杆大横杆剪刀撑铺设脚手板防护栏杆绑扎安全网。遇外墙中间柱时尽量避开柱间距可小于1600mm。双排脚手架先立里排立杆，后立外排立杆，每排立杆先立两头再立中间的一根，互相看齐后再立中间其他各立杆，拉线检查，双排架内外立杆与墙面垂直。立杆接长时，先立外排，后立内排，且接头不允许在同步同跨内。其他杆件的搭设要求详见构造要求。六、脚手架的拆除施工工艺：1、拆除顺序：安全网挡脚板防护栏杆剪力撑斜撑小模杆立杆。2、不允许分立面拆除或上下两步同时拆除，应一步一清，一杆一清。3、拆立杆时，要先抱住
9、立杆，再拆开最后两个扣件，拆大模杆、斜撑、剪刀撑时，先拆中间的扣件，然后托住中间，再拆端头扣件。4、连墙件随脚手架同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架、分段拆除高差不大于两步，如高差大于两步，应增设连墙件加固。5、拆除架体的稳定性应保持不变，连墙件拆除前，必须先加设临时支撑，防止变形失稳。6、当脚手架拆至下部最后一根长钢管立杆时，先在适当位置搭设临时支撑加固，然后拆除连墙件，保证施工安全。七、质量保证措施：1、新购进的钢管必须有产品质量合格证，同时有质量检验报告。2、钢管表面平直、光滑、没有裂纹、结疤、分层、错位、硬弯、毛刺压痕和深的划痕。3、钢管的外径、壁厚，符合国家有关规定。
10、4、钢管必须刷防锈漆。5、旧钢管使用前，先逐根检查，锈蚀严重的钢管不允许使用。6、旧扣件使用前，进行质量检查，有裂纹、变形的严禁使用，出现滑丝的螺栓，必须更换后使用。7、新旧扣件都必须进行防锈处理。8、构配件允许偏差.（附后）9、脚手架搭设允许偏差及检验方法.（附后）10、扣件拧紧抽样检查数目及质量判定标准。（见下表）项次检查项目安装扣件数量（个）抽检数量（个）允许的不合格数1连接立杆与纵（横）向水平杆或剪力撑的扣件；接长立杆、纵向水平或剪力撑的扣件120132005052连接横向水平杆与纵向水平杆的扣件（非主节点）12013200501011、质量保证注意事项：1）、脚手架必须经过安全员验收
11、合格后方可使用，作业人员必须认真戴好安全帽、系好安全带。2）、脚手架的验收和日常检查按照以下规定进行，检查合格后，方允许使用或继续使用；搭设完毕后；连续使用达6个月；施工中中途停止使用超过15天，在重新使用之前；在受到暴风或大雨、地震等强力因素作用之后；在使用过程中发现显著变形、沉降、拆除杆件和拉结及安全隐患存在的情况时；3）、操作架上严禁集中堆放不必要的施工材料或重大荷载。4）、在架子的使用过程中，要做好日常的维护、保养工作，派专门人员定期检查钢管、扣件、脚手板及安全网的使用情况，遇有问题及时解决。5）、外观质量，安全网总体颜色应当一致，每一立面安全网的颜色不得出现过大色差，安全网挂设必须紧
12、凑，表面绷紧。脚手架钢管颜色一致。八、安全施工措施：1、材质及其使用的安全技术措施1)扣件的紧固程度宜在4050Nm，并不大于65 Nm，对接扣件的抗拉承载力为3KN。对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下，以保证安全。2)各杆件端头伸出扣件盖板边缘不小于100mm。3)钢管有严重锈蚀、压扁或裂纹的不得使用，禁止使用有脆裂、变形、滑丝等现象的扣件。4)外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、钢丝、竹篾、塑料混用。5)严禁将外径48mm与51mm的钢管混用。6)钢管和扣件均要现场取样送检，合格后方可使用。2、脚手架搭设的安全技术措施1)脚手架的基础必须经过硬化处理满
13、足承载力要求，做到不积水、不沉陷，顶板基础的混凝土必须达到设计强度的75以上才能施工。2)搭设过程中划出工作标志区，禁止行人进入，统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必须先告诉对方，并得到允许，以防坠落伤人。3)开始搭设立杆时应每隔6跨设置一根抛撑，直至连墙体安装稳定后，方可根据情况拆除。4)脚手架及时与结构拉结或采取临时支撑，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。5)脚手架必须配合施工进度搭设，一次搭设的高度不得超过相邻连墙件以上两步。6)在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工
14、要求后挂合格牌。3、脚手架上施工作业的安全技术措施1)结构外脚手架每支搭一层完毕后，经项目部经理部安全员验收合格后方可使用，任何班组长和个人，未经同意不得任意拆除脚手架部件。2)严格控制施工荷载，脚手板上不得集中堆放荷载，施工荷载不得大于3KN/m2,确保安全。 3)结构施工时不允许三层同时作业，装修施工时同时作业层数不超过两层。4)当作业层高出其下连墙件3米以上，且其上尚无连墙件时应采取适当的临时抛拉措施。5)各作业层之间设置可靠的防护栏杆，防止坠落物体伤人。6)定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。4、脚手架拆除的安全技术措施1)脚手架搭拆
15、人员必须是经过考核的专业架子工，并持证上岗。连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除。2)拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准备工作。3)架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、揽风绳、连墙杆及被拆除架体各吊点、附件、电气装置情况，凡能拆除的尽量拆除掉。4)拆除时应划出作业区，周围设绳绑围栏或树立警示标志，地面设专人围护，禁止非作业人员进入。 5)拆除时统一指挥、上下呼应、动作协调，当解开与另一个有关的扣件时必须先告诉对方并得到允许，以防坠落伤人。6)拆架时不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。7)每天拆架下班时，不应留下隐患部位。8)拆架时严禁碰撞脚手架附近电源线，以防触电事故。9)在拆除过程中，凡松开连接的杆、配件应及时拆除运走，避免误扶、误靠已松脱的杆件。拆除的杆、配件严禁向下抛掷，应吊至地面，同时做好配合协调工作，禁止单人进行拆除较重杆件等危险性作业。10)所有杆件和扣件在拆除时分离，不准在杆件上附着扣件或两杆连着送至地面。11)所有的脚手板，应自外向里竖立搬运，以防止脚手板和垃圾物从高处坠落伤人。12)拆除的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢靠，双点起吊，严禁从高空抛掷。13)六级风以上（含六级）时停止拆除脚手架
