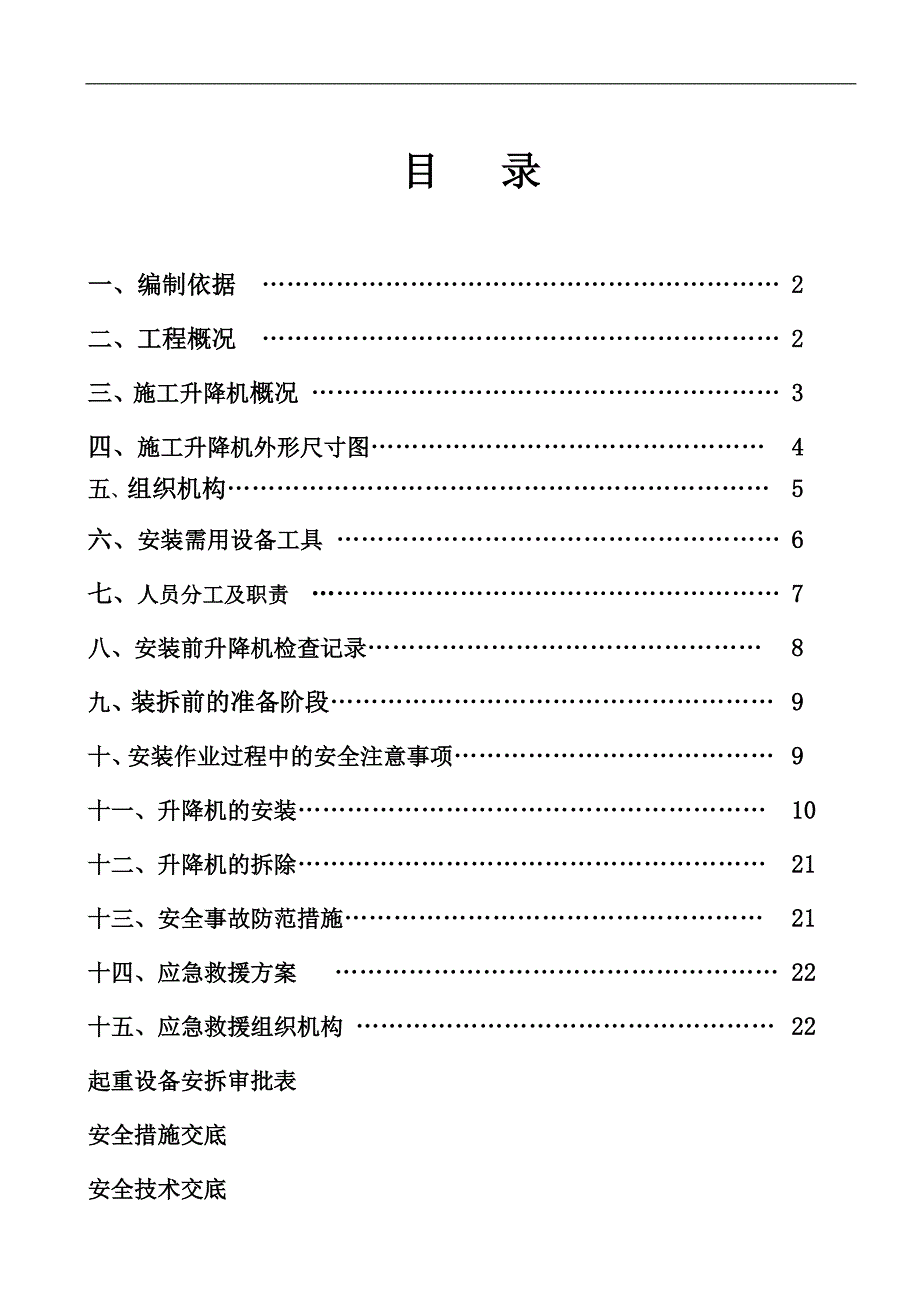

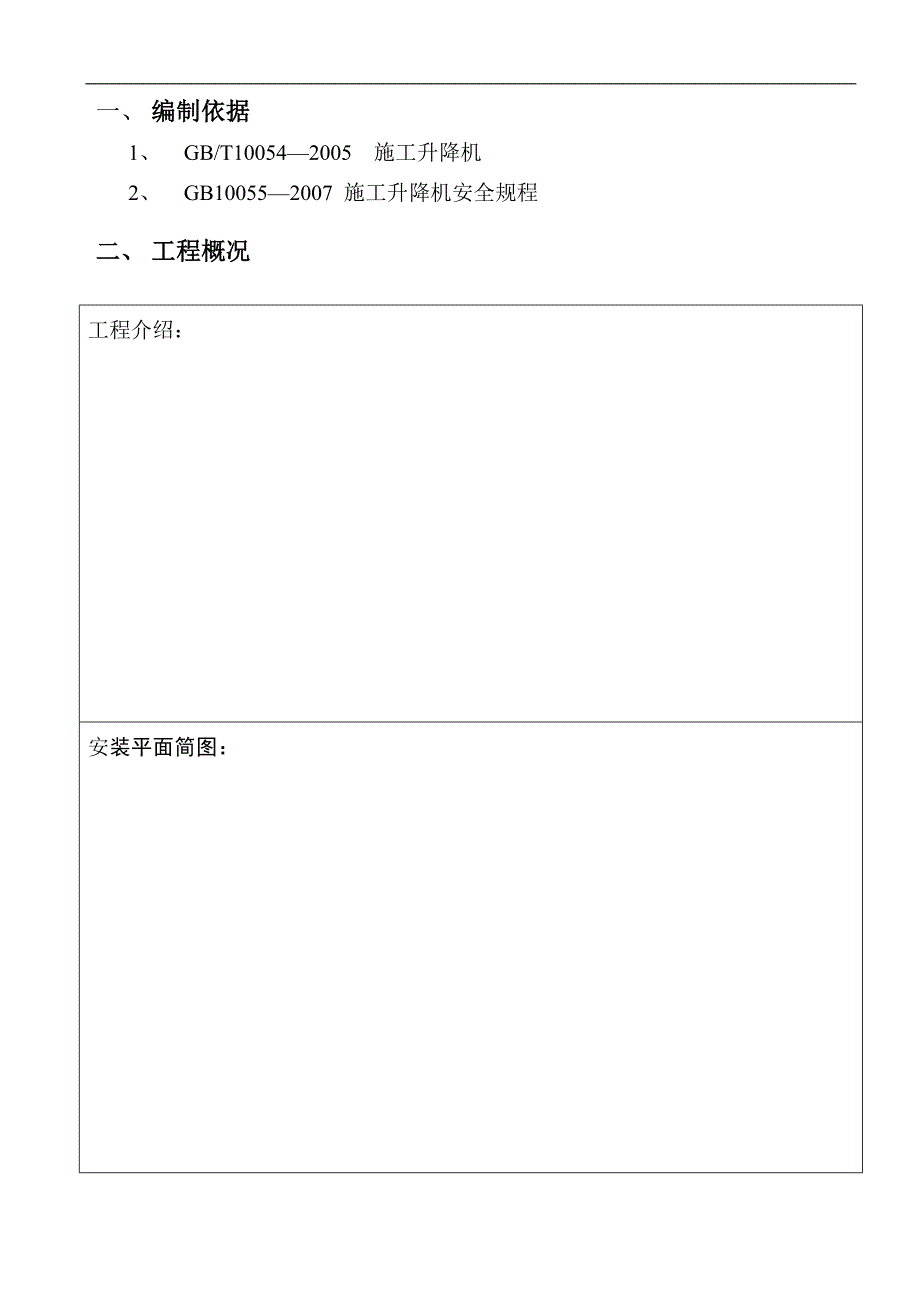

1、施工升降机施工方案 目 录一、编制依据 2二、工程概况 2三、施工升降机概况 3四、施工升降机外形尺寸图4五、组织机构5六、安装需用设备工具 6七、人员分工及职责 7八、安装前升降机检查记录8九、装拆前的准备阶段9十、安装作业过程中的安全注意事项9十一、升降机的安装10十二、升降机的拆除21十三、安全事故防范措施21十四、应急救援方案 22十五、应急救援组织机构 22起重设备安拆审批表安全措施交底安全技术交底一、 编制依据1、 GB/T100542005 施工升降机2、 GB100552007 施工升降机安全规程二、 工程概况工程介绍：安装平面简图：三、施工电梯概况 制造单位： 产品型号：SC
2、200出厂编号：出厂日期：使用单位：装拆地点：装拆单位：型号SC200额定载重量（Kg）2000额定乘员数（人）20额定起升速度（m/min）34.4最大起升高度（m）151导轨架尺寸（m）0.650.651.508吊笼尺寸（m）1.532.35电动机型 号YZZ132M-4功率（kW）113减速机中心距（mm）125传动比8安全器形 式渐进式动作速度m/min51.6制动力矩（N.m）3000四、施工升降机外形尺寸图五、组织机构六、安装需用设备工具名称规格数量备注水平仪1把自备经纬仪1台自备组合工具1套自备电焊机B3001台自备万用表UT30C1块自备接地摇表1块自备电锤251台自备安全帽8
3、只自备保险带4根自备安全旗绳40M自备梅花扳手17-292把自备梅花扳手27-302把自备专用扳手2把汽车吊或塔机1台1、制订详细的安装方案；2、制订严格的安全防护措施；3、清理安装现场，对升降机进行全面的保养；及进行防腐处理；4、全面检查机具的准备情况。七、人员分工及职责：1、安装负责人：职责： （1）全面负责安装作业的安全、协调和人员调配等工作；（2）召开安装人员会议，进行全面的安全技术交底。2、现场负责人：职责：对安装作业的技术和质量负责，牢固树立安全第一的思想，按照操作规程和说明书的要求精心组织和指挥安装作业。3、安装工：姓名： 证号： 姓名： 证号： 姓名： 证号： 姓名： 证号：
4、职责：在负责人指挥下，按照安装程序从事各部件的安装，一切作业均需有负责人的指令，不得擅自作业。4、电工：姓名： 证号： 职责：做好安装前电气部分的检查工作，按照安装进度及时接通线路。5、司机：姓名： 证号： 姓名： 证号： 职责：安装前，协助电工、安装工做好升降机的各部检查工作，准确操作，并及时收集、保管好工具及另配件。八、安装前升降机检查记录检查部位检查内容及要求检查结果基础地耐力必须符合升降机说明书要求基础必须有隐蔽工程验收，并有土建负责人签署传动部件钢丝绳符合使用要求，无断头，无锈蚀各部导轮组中磨损不超标，磨损无裂缝，损伤制动调整合理，各传动件润滑良好，无异常限位和保险各部限位装置齐全、
5、灵敏可靠各部保险装置齐全、灵敏可靠结构部分各部焊接无损伤、脱焊、开裂和变形各紧固件、销齐全各部表面无锈蚀，并有可靠防腐电气部分电缆、电气线路绝缘良好，对地绝缘1M电气原件动作灵敏操作系统灵活可靠其它司机、安装工必须持有效证件操作质检员： 机长：九、装拆前的准备阶段1、 场地清理，扫除场内道路上的障碍物，保证具备应有的作业空间，作业区域上空（有无）高压电线电缆（如有高压电线、电缆，现场应作保护措施）。2、 组织装拆作业队伍，工作时必须进行安全任务书面技术交底。3、 所有作业人员须戴好安全帽，高空作业人员系好安全带，对索具、起重机具、手拉葫芦、专用扳手及其它辅助工具认真检查，不合格一概不准使用。4
6、、 对升降机装拆的基础部分和附墙装置，根据升降机装拆规程进行验收。十、安装作业过程中的安全注意事项1、 阅读、熟悉升降机使用说明书，整个装拆过程严格按上述型号升降机装拆规定执行。2、 待装拆的升降机应做到性能完好，金属机构部分无疲劳损伤、无焊缝开裂脱焊、无严重锈蚀。对钢丝绳、滑轮组、电气设备、安全保险机构等，在安拆前均应认真检查，发现问题必须马上整改。3、 组装区域设置警戒线，有明显标志，并有专人临护。4、 安装顺序：基础准备底架、基础节安装防护围栏安装标准节等导轨架安装吊笼安装电气安装、调整整机的安装、测试附墙安装5、 拆卸顺序：附着装置的拆卸标准节拆卸吊笼拆卸防护围栏拆卸底架、基础节拆卸。
7、6、 按施工要求和操作规定降节到指定工作高度。7、 按规定和施工要求拆卸附墙架。8、 应认真检查，发现问题立即整改。9、 拆卸后及时做好转移使用或入库等工作。10、 雨天和风速大于13m/s时停止安装作业。11、 吊笼上行前必须将围栏安装完毕，以防无关人员进入。12、 安装过程中吊笼上下行时必须将加节按钮盒移至吊笼顶部操作，严禁在吊笼内开行。13、 用塔吊配合安装时，指挥信号必须简洁、明了清晰。14、 吊笼运行时，人的各个部位严禁伸出吊笼护栏。15、 安装作业过程中吊笼荷载严禁超过工作载重量。16、 接线由电工完成。17、 拆、装所需工具或安装拆下的螺栓、螺母、垫圈等要放置在工具箱或木箱里，以
8、防滑落伤人。18、 所有作业人员必须戴好安全帽，必要时必须系好保险带，严禁穿硬底鞋作业。19、 安装附墙架，连系梁时，操作人员必须系好保险带。20、 严禁酒后从事安装作业。21、 所有作业人员必须一切行动听指挥，吊笼开行由专职司机操作。22、 每个吊笼顶平台作业人数不得超过2人，配备工具的重量不得超过500公斤（即三个标准节）。23、 吊杆额定起重量为180公斤，不允许超载，并只允许用来安装升降机零部件，不得作其它用途。十一、升降机的安装基础设置：升降机基础应制成钢筋混凝土基础，应能承受升降机作业最不利条件下的全部载荷。基础的设置一般有三种方式：A：不需排水，但门坎较高，不能直接推车进吊笼。B
9、：排水简单，有门坎，需要搭设坡度较小的坡道进入吊笼。C：无门坎，但容易积水，必须设置有效的排水措施。基础施工的技术要求A：升降机基础下的地面承载能力不得小于0.15MPa。B：基础的承载能力不得小于P。P=（底笼自重+吊笼自重+机构自重+导轨架自重+载荷）2.1C：基础内钢筋网：直径8，间距250mm。D：基础体积为7.56立方米。E：地锚螺栓8个，详见基础图。注意：浇筑基础前应测定导轨架中心距离建筑物的距离。底笼的安装底笼主要由底架和防护围栏组成，防护围栏为钢丝网护拦，固定在底架上，如下图所示。底笼底部设有地锚螺栓孔，通过地锚螺栓固定在基础上；底笼入口处设有笼门，并设有安全开关，在吊笼上升时
10、笼门无法开启，以保证人员安全。在底架上设有几组缓冲弹簧，以保证吊笼着地时柔性接触。a. 将混凝土基础整理平整、干净。b. 将底座围栏安装就位。c. 将底架放至升降机混凝土基础上，将底架的中心对准基础预留洞的中心线，并将安装基础平面图测平。d. 用四根M27地脚螺栓插入安装基础平面图中间的1-4螺孔，使其与基础钢筋焊牢，然后对200500预留洞浇捣混凝土。e. 将围笼两只M27螺栓从螺孔中插入，并浇捣混凝土。f. 当混凝土达到许用强度后，在地脚螺栓处底盘和基石间垫入不同厚度的钢板垫片用以调整导轨的垂直度。g. 在底架上安装3节导轨架（最下面一节导轨架没有齿条，连接螺栓预紧力矩640N.m），用经
11、纬仪或铅坠测量导轨架的垂直度，保证其垂直度公差值小于2节导轨架高度的1/1000。h. 导轨架调整垂直度后，压紧4个地脚螺栓。i. 同上回一样调整外笼门框的垂直度，压紧其余的地脚螺栓，用700N.M的预紧力矩拧紧六只底架预埋螺栓。j. 安装缓冲弹簧。k. 安装包括门在内的所有围栏。吊笼的安装(吊车配合)吊笼为焊接钢骨架结构，四周采用钢板冲孔，便于采光，视野清晰。吊笼前后分别设有单、双开吊笼门；顶上设有顶门，通过配备的专用梯子可做紧急出口或在顶部进行架设、维修、保养等工作；吊笼顶部还设有吊杆安装孔；为了保证人员的安全，在顶部四周设有防护栏。吊笼立柱顶端设有两组耳板，与传动机构相连；立柱中间位置设有安全器底板安装孔、导向用的滚轮组。在吊笼外侧设有操纵室，以供驾乘人员使用。A、将吊笼在地面装配具体步骤： a.安装好吊笼两侧的开拉门； b.安装防坠安全器，使用4个10.9级的高
