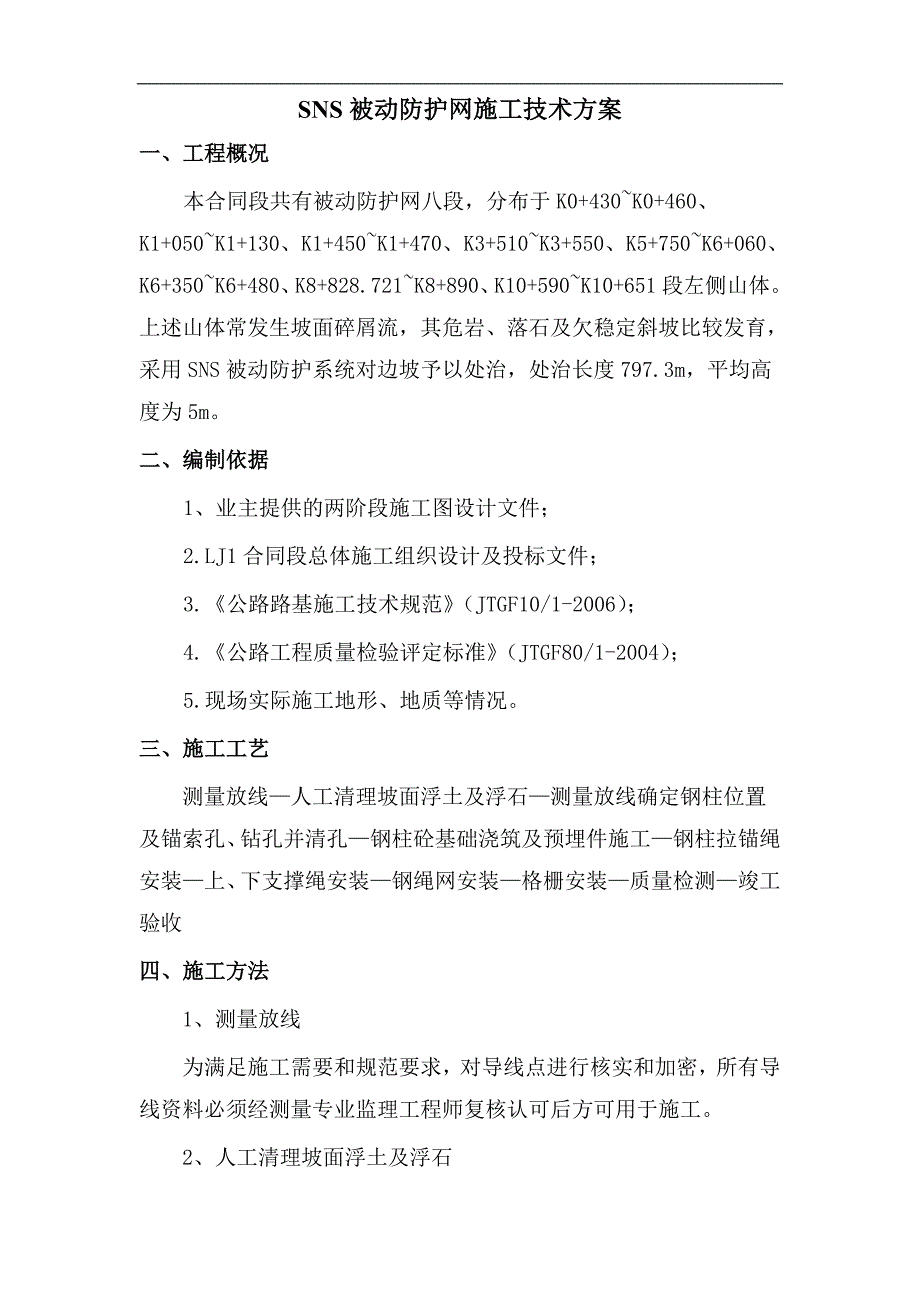

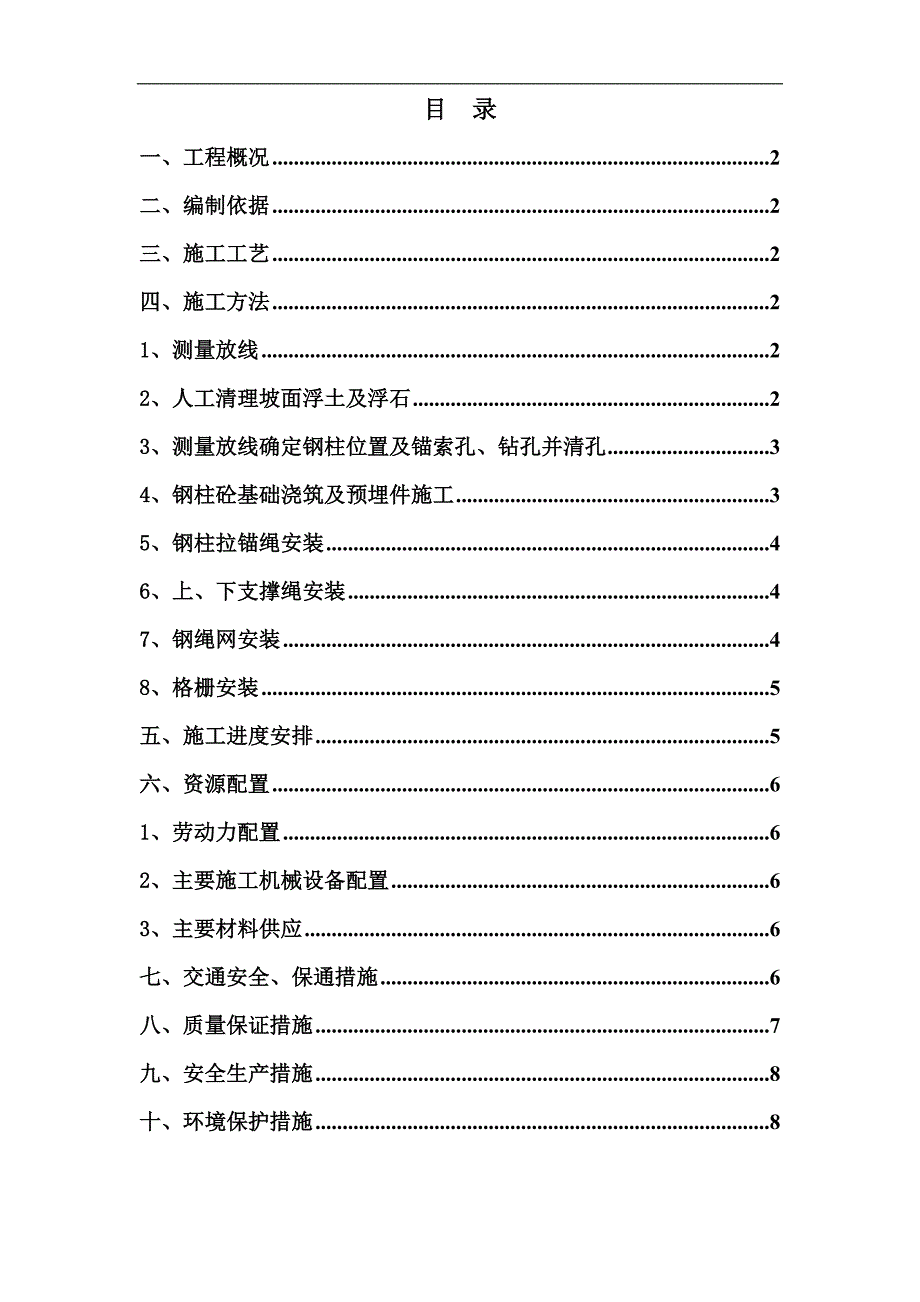

1、目 录一、工程概况2二、编制依据2三、施工工艺2四、施工方法21、测量放线22、人工清理坡面浮土及浮石23、测量放线确定钢柱位置及锚索孔、钻孔并清孔34、钢柱砼基础浇筑及预埋件施工35、钢柱拉锚绳安装46、上、下支撑绳安装47、钢绳网安装48、格栅安装5五、施工进度安排5六、资源配置61、劳动力配置62、主要施工机械设备配置63、主要材料供应6七、交通安全、保通措施6八、质量保证措施7九、安全生产措施8十、环境保护措施8SNS被动防护网施工技术方案一、工程概况本合同段共有被动防护网八段，分布于K0+430K0+460、K1+050K1+130、K1+450K1+470、K3+510K3+550
2、、K5+750K6+060、K6+350K6+480、K8+828.721K8+890、K10+590K10+651段左侧山体。上述山体常发生坡面碎屑流，其危岩、落石及欠稳定斜坡比较发育，采用SNS被动防护系统对边坡予以处治，处治长度797.3m，平均高度为5m。二、编制依据1、业主提供的两阶段施工图设计文件；2.LJ1合同段总体施工组织设计及投标文件； 3.公路路基施工技术规范（JTGF10/1-2006）；4.公路工程质量检验评定标准（JTGF80/1-2004）；5.现场实际施工地形、地质等情况。三、施工工艺测量放线人工清理坡面浮土及浮石测量放线确定钢柱位置及锚索孔、钻孔并清孔钢柱砼基础

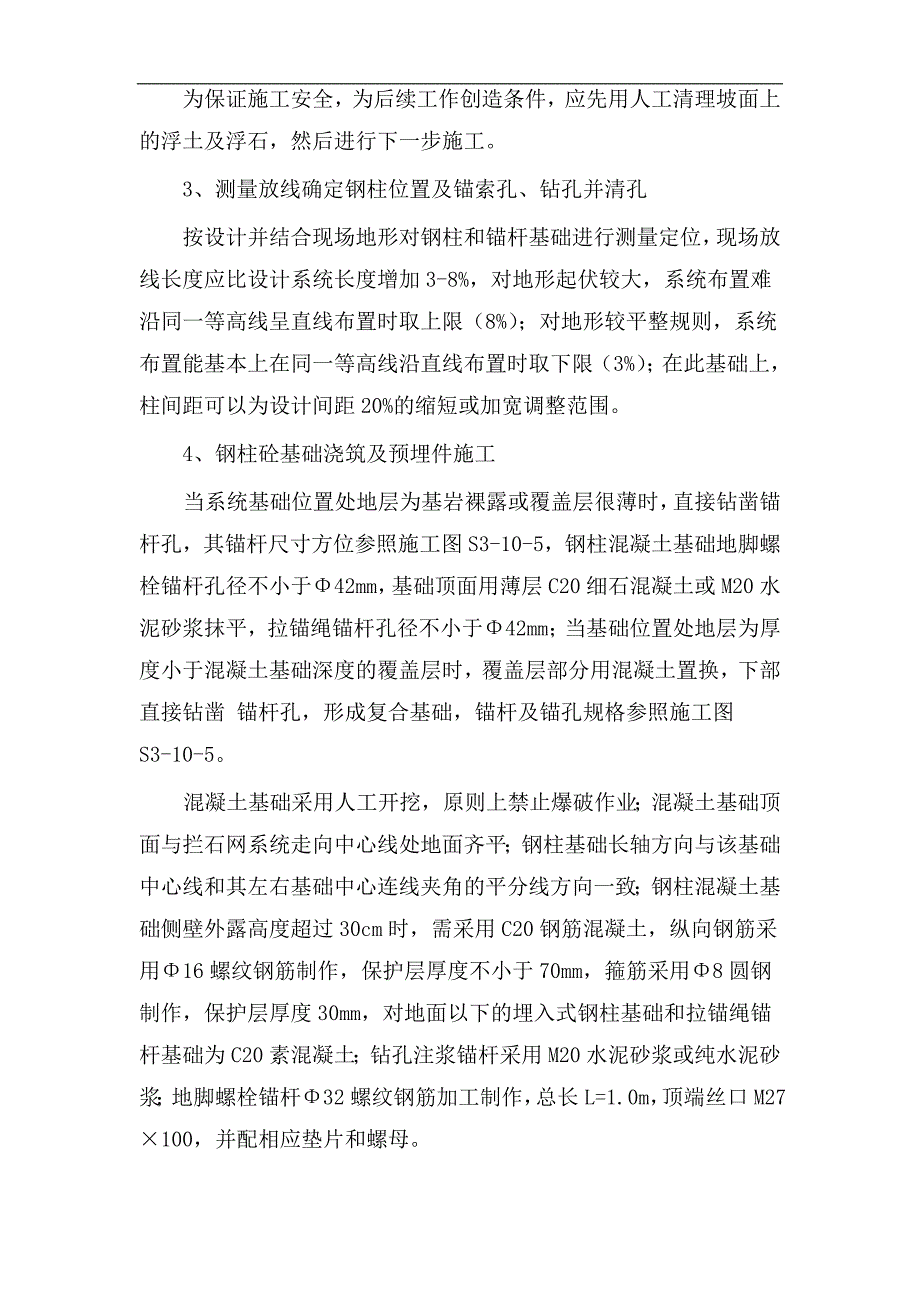

3、浇筑及预埋件施工钢柱拉锚绳安装上、下支撑绳安装钢绳网安装格栅安装质量检测竣工验收四、施工方法1、测量放线为满足施工需要和规范要求，对导线点进行核实和加密，所有导线资料必须经测量专业监理工程师复核认可后方可用于施工。2、人工清理坡面浮土及浮石为保证施工安全，为后续工作创造条件，应先用人工清理坡面上的浮土及浮石，然后进行下一步施工。3、测量放线确定钢柱位置及锚索孔、钻孔并清孔按设计并结合现场地形对钢柱和锚杆基础进行测量定位，现场放线长度应比设计系统长度增加3-8%，对地形起伏较大，系统布置难沿同一等高线呈直线布置时取上限（8%）；对地形较平整规则，系统布置能基本上在同一等高线沿直线布置时取下限（3
4、%）；在此基础上，柱间距可以为设计间距20%的缩短或加宽调整范围。4、钢柱砼基础浇筑及预埋件施工当系统基础位置处地层为基岩裸露或覆盖层很薄时，直接钻凿锚杆孔，其锚杆尺寸方位参照施工图S3-10-5，钢柱混凝土基础地脚螺栓锚杆孔径不小于42mm，基础顶面用薄层C20细石混凝土或M20水泥砂浆抹平，拉锚绳锚杆孔径不小于42mm；当基础位置处地层为厚度小于混凝土基础深度的覆盖层时，覆盖层部分用混凝土置换，下部直接钻凿 锚杆孔，形成复合基础，锚杆及锚孔规格参照施工图S3-10-5。混凝土基础采用人工开挖，原则上禁止爆破作业；混凝土基础顶面与拦石网系统走向中心线处地面齐平；钢柱基础长轴方向与该基础中心线
5、和其左右基础中心连线夹角的平分线方向一致；钢柱混凝土基础侧壁外露高度超过30cm时，需采用C20钢筋混凝土，纵向钢筋采用16螺纹钢筋制作，保护层厚度不小于70mm，箍筋采用8圆钢制作，保护层厚度30mm，对地面以下的埋入式钢柱基础和拉锚绳锚杆基础为C20素混凝土；钻孔注浆锚杆采用M20水泥砂浆或纯水泥砂浆；地脚螺栓锚杆32螺纹钢筋加工制作，总长L=1.0m，顶端丝口M27100，并配相应垫片和螺母。5、钢柱拉锚绳安装将钢柱顺坡向向上放置并使钢柱底部位于基座处；将上拉锚绳的挂环挂于钢柱顶端挂座上，然后将拉绳的另一端与对应的上拉锚杆环套连接并用绳卡暂时固定；将钢柱缓慢抬起并对准基座，然后将钢柱底部
6、插入基座中，最后插入连接螺杆并拧紧；通过上拉锚绳来按设计方位调整好钢柱的方位，拉紧上拉锚绳并用绳卡固定。侧拉锚绳的安装方法同上拉锚绳，只是在上拉锚绳安装好后进行。每隔50m设置16中间加固拉锚绳一处。6、上、下支撑绳安装将第一根上支撑绳的挂环挂于端柱的顶部挂座上（分段安装时为每一段的起始钢柱）的底部，然后沿平行与系统走向的方向上调支撑绳并放置于钢柱顶部挂座的内侧，并将减压环调节就位（距钢柱50cm，同一根支撑绳上每一跨的减压环相对于钢柱对称布置）；第二根钢柱处，用绳卡将支撑绳固定于钢柱顶部挂座的外侧（仅用30%标准紧固力），在第三根钢柱处，将支撑绳放在钢柱顶部挂座的内侧，如此相间安装支撑绳在钢
7、柱顶端挂座的外侧和内侧，直到本段最后一根钢柱并向下绕至该钢柱基座的挂座上，再用绳卡暂时固定；再次调整减压环位置，当确信减压环全部正确就位后拉紧支撑绳并用绳卡固定；第二根上支撑绳和第一根的安装方法相同，只不过是从第一根支撑绳的最后一根钢柱向第一根钢柱的方向反向安装而已，且减压环位于同一跨的另侧；距减压环的40cm处用一个绳卡将两根上部支撑绳相互联结（仅用30%标准紧固力）。下支撑绳安装类同于上支撑绳的安装。7、钢绳网安装用一根多余的起吊钢绳穿过钢绳网上缘网孔（同一跨内两张网同时起吊），一端固定在一根临近钢柱的顶端，另一端通过另一根钢柱挂座绕到其基座并暂时固定；用紧绳器将起吊绳拉紧，直到钢绳网上升
8、到上支撑绳的水平为止，再用多余的绳卡将网与上支撑绳暂时进行松动联结，同时也可将网与下支撑绳暂时联结以确保缝合时的更为安全，此后起吊绳可以松开抽出；重复上述步骤直到全部钢绳网暂时挂到上支撑绳上为止，并侧向移动钢绳网使其位于正确位置；将缝合绳按单张网周边长的1.3倍截断，并在其中点作上标记；钢绳网的缝合：从系统的一端开始，先将缝合绳中点固定在每一张网的上缘中点处支撑绳上，从中点开始用一半缝合绳向左逐步将网与两根支撑缠绕在一起，直到用绳卡将两根支撑绳联结在一起的地方后，用缝合绳将网与不带减压环的一根支撑绳缠绕在一起，当到达柱顶挂座时，将缝合绳从挂座的前侧穿过（不能缠绕在挂座上），转向下继续重复上述步
9、骤直到基座挂座，同样从挂座的前侧穿过并继续转向右缠绕不带减压环的一根下支撑绳直到联结两根支撑绳的绳卡以外，从这里开始又用缝合绳将网与两根下支撑绳缠绕在一起，直到跨越钢绳网下缘中点1m为止，最后用绳卡将缝合绳与钢绳网固定在一起，绳卡应放在离缝合绳末端约0.5m的地方，缝合绳的另一半从网上缘中点开始向右缝合，直到与另一张网交界的地方转向下将两张网缝合在一起，当到达下支撑绳时转向该张网并与两根支撑绳缠绕在一起，最后使左右侧的缝合绳端头重叠1.0m。8、格栅安装格栅铺挂在钢绳网的内侧并应叠盖钢绳网上缘并折到网的外侧15cm，用扎丝固定到网上；格栅底部应沿斜坡向上敷设0.5m左右，并为使下支撑绳与地面间
10、不留缝隙，用一些石块将格栅底部压住；每张格栅间叠盖约10m；用扎丝将格栅固定到网上，扎结间距不大于1m。五、施工进度安排根据本合同段的实际情况，以及年度计划要求，SNS被动防护网的施工工期定为2010年01月01日至2010年02月28日。六、资源配置1、劳动力配置劳动力配置表工种管理人员技术人员测量安全员试验机械工专业工人合计人数11211415252、主要施工机械设备配置主要施工机械配置表序号设备名称型号规格单位数量备注1挖掘机ELC240B台12装载机ZL50E台13手风钻台44电动空压机4方台25柴油空压机4方台46柴油发电机50KW台27全站仪GPT-7001L台18水准仪S3台13
11、、主要材料供应主要材料表序号材料名称型号规格单位数量备注1高强度钢绳菱形网8 (4m4m)m2/张3990/1602抗错动抗脱落锁卡d2mm个815563热镀锌格栅网2.2 （2.610.2）张1604双拱增强型预应力钢柱SG/200620036057.8根1205高强度缝合绳8m41506高强度柔性钢绳锚杆（侧拉）2根16钢绳L=2.5m根80（上拉）2根16钢绳L=2.0m根1607高强度钢绳16根86198减压环GS-8001 （d448）个4799热镀锌绳卡16（DIN741）个14888（DIN741）个63910重型鸡芯环G414G414 (H5/8)个240七、交通安全、保通措施
12、建立专门的“施工道路保通小组”，并配置现场专职保通人员。为强化组织机构，加强畅通领导，成立以项目经理吕明星为组长，副经理欧战勋、总工程师舒济元为副组长，工程相关各部门具体负责实施的保通领导小组，加强畅通组织管理。1、施工前，到当地交警、交通执法大队、道路运管保护及安全检查办等部门办理相关手续，并积极与其合作协调营造良好的作业环境和通行环境；在开工前通知监理工程师、业主及当地政府和交警部门，以便及时向社会各界告知施工信息。2、按照规范设置施工标志牌、道路封闭标牌、限速标志、交通安全锥等，要紧路段派专职人员指挥车辆。3、保持原公路排水系统通畅，不淤不堵，防止水从路面上漫流，破坏路面结构，从而造成堵
13、车现象。八、质量保证措施1、严格按照施工设计、规范和施工措施要求进行施工。2、实行操作者自检、互检和专职检验人员专检的“三检制”，加强施工过程中的每道工序的施工质量管理，凡施工质量达不到要求的工序，必须进行整改，经检验合格后，方可进行下一道工序的施工。3、抓好原材料及工程试验关，无合格证及试验不符合要求的材料，坚决不予使用，并立即隔离，清除出场。4、格栅网的缝合应满足设计施工要求，缝合绳外观和手动感受上应无明显松动，否则应从新张紧。钢绳网每相对周边与支撑绳或锚杆间的距离应基本一致，其相差不宜大于150mm，否则应作调整。5、严把原材料质量关。本防护系统的所有材料必须符合S3-10-5施工图设计
