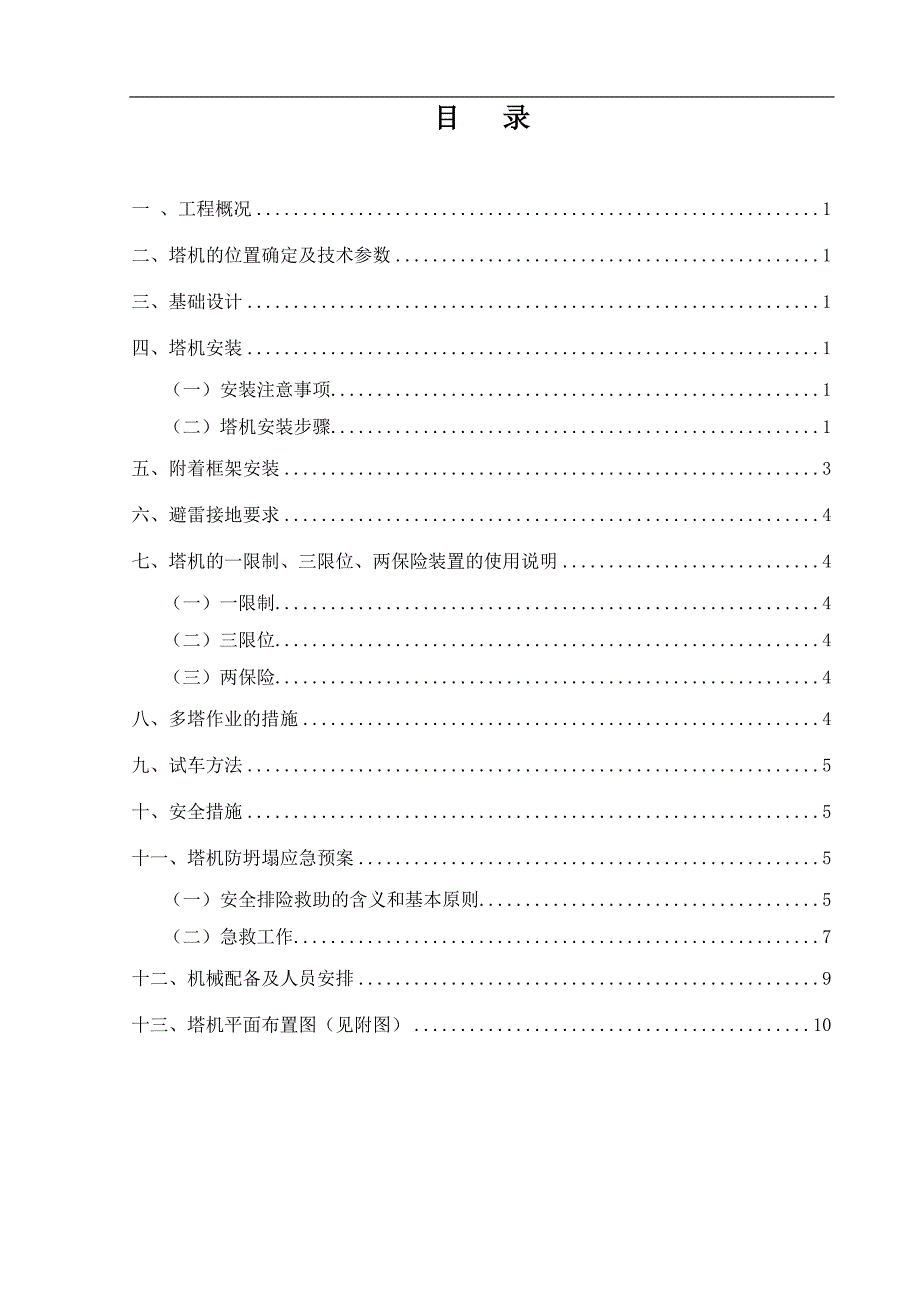

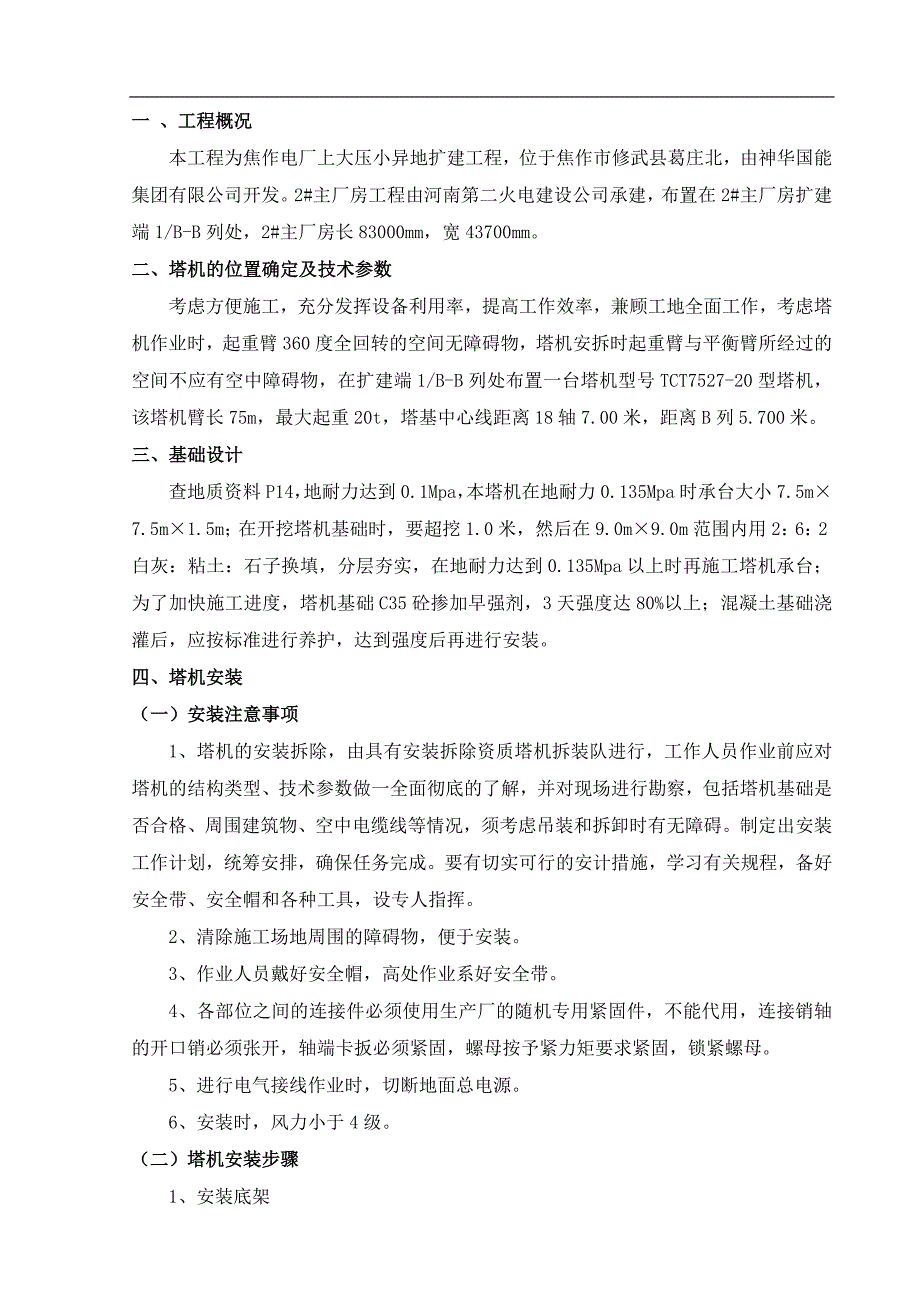

1、目 录一 、工程概况1二、塔机的位置确定及技术参数1三、基础设计1四、塔机安装1（一）安装注意事项1（二）塔机安装步骤1五、附着框架安装3六、避雷接地要求4七、塔机的一限制、三限位、两保险装置的使用说明4（一）一限制4（二）三限位4（三）两保险4八、多塔作业的措施4九、试车方法5十、安全措施5十一、塔机防坍塌应急预案5（一）安全排险救助的含义和基本原则5（二）急救工作7十二、机械配备及人员安排9十三、塔机平面布置图（见附图）10一 、工程概况本工程为焦作电厂上大压小异地扩建工程，位于焦作市修武县葛庄北，由神华国能集团有限公司开发。2#主厂房工程由河南第二火电建设公司承建，布置在2#主厂房扩建端
2、1/B-B列处，2#主厂房长83000mm，宽43700mm。二、塔机的位置确定及技术参数考虑方便施工，充分发挥设备利用率，提高工作效率，兼顾工地全面工作，考虑塔机作业时，起重臂360度全回转的空间无障碍物，塔机安拆时起重臂与平衡臂所经过的空间不应有空中障碍物，在扩建端1/B-B列处布置一台塔机型号TCT7527-20型塔机，该塔机臂长75m，最大起重20t，塔基中心线距离18轴7.00米，距离B列5.700米。三、基础设计查地质资料P14，地耐力达到0.1Mpa，本塔机在地耐力0.135Mpa时承台大小7.5m7.5m1.5m；在开挖塔机基础时，要超挖1.0米，然后在9.0m9.0m范围内用
3、2：6：2白灰：粘土：石子换填，分层夯实，在地耐力达到0.135Mpa以上时再施工塔机承台；为了加快施工进度，塔机基础C35砼掺加早强剂，3天强度达80%以上；混凝土基础浇灌后，应按标准进行养护，达到强度后再进行安装。四、塔机安装（一）安装注意事项1、塔机的安装拆除，由具有安装拆除资质塔机拆装队进行，工作人员作业前应对塔机的结构类型、技术参数做一全面彻底的了解，并对现场进行勘察，包括塔机基础是否合格、周围建筑物、空中电缆线等情况，须考虑吊装和拆卸时有无障碍。制定出安装工作计划，统筹安排，确保任务完成。要有切实可行的安计措施，学习有关规程，备好安全带、安全帽和各种工具，设专人指挥。2、清除施工场

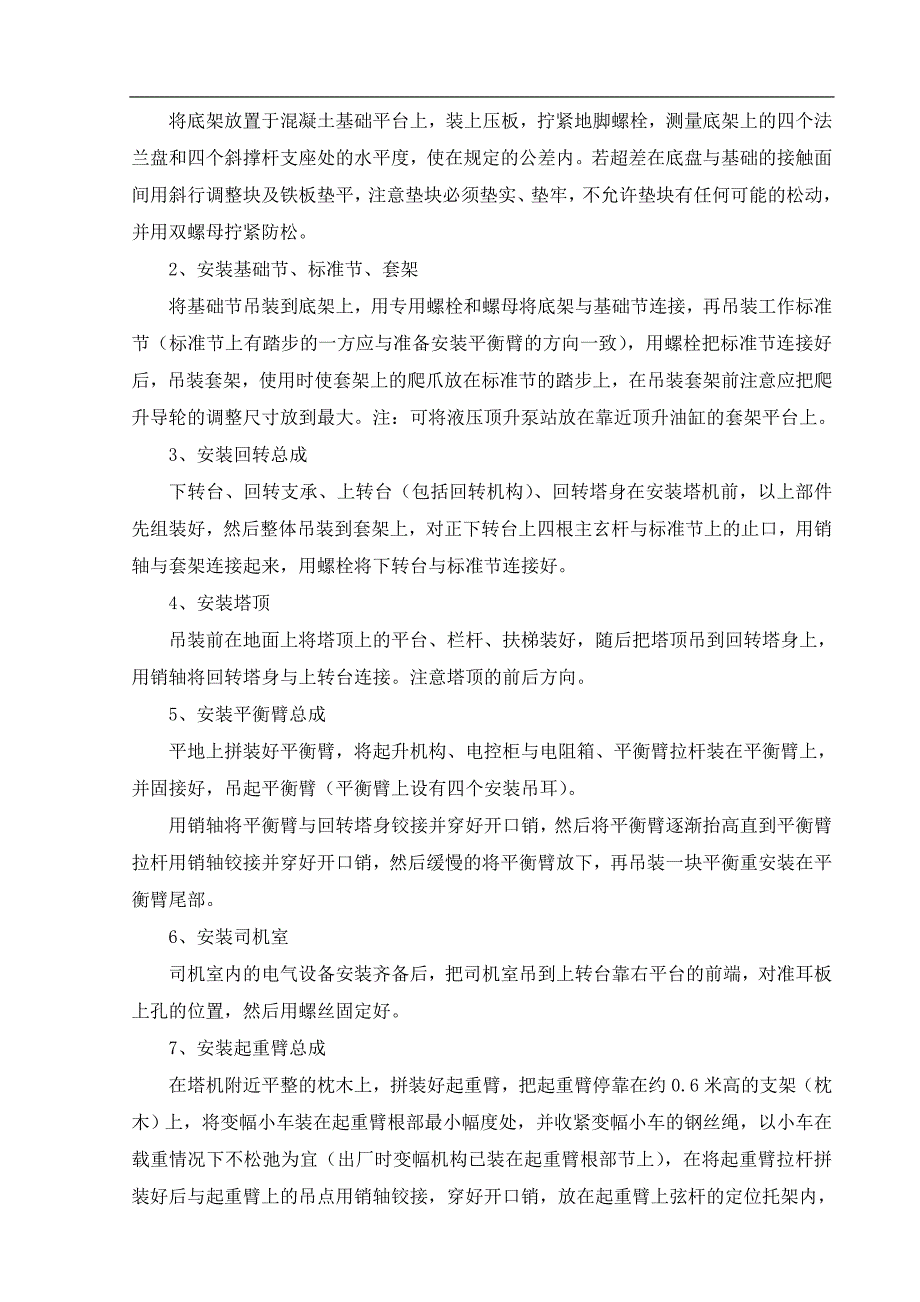

4、地周围的障碍物，便于安装。3、作业人员戴好安全帽，高处作业系好安全带。4、各部位之间的连接件必须使用生产厂的随机专用紧固件，不能代用，连接销轴的开口销必须张开，轴端卡扳必须紧固，螺母按予紧力矩要求紧固，锁紧螺母。5、进行电气接线作业时，切断地面总电源。6、安装时，风力小于4级。（二）塔机安装步骤1、安装底架将底架放置于混凝土基础平台上，装上压板，拧紧地脚螺栓，测量底架上的四个法兰盘和四个斜撑杆支座处的水平度，使在规定的公差内。若超差在底盘与基础的接触面间用斜行调整块及铁板垫平，注意垫块必须垫实、垫牢，不允许垫块有任何可能的松动，并用双螺母拧紧防松。2、安装基础节、标准节、套架将基础节吊装到底架
5、上，用专用螺栓和螺母将底架与基础节连接，再吊装工作标准节（标准节上有踏步的一方应与准备安装平衡臂的方向一致），用螺栓把标准节连接好后，吊装套架，使用时使套架上的爬爪放在标准节的踏步上，在吊装套架前注意应把爬升导轮的调整尺寸放到最大。注：可将液压顶升泵站放在靠近顶升油缸的套架平台上。3、安装回转总成下转台、回转支承、上转台（包括回转机构）、回转塔身在安装塔机前，以上部件先组装好，然后整体吊装到套架上，对正下转台上四根主玄杆与标准节上的止口，用销轴与套架连接起来，用螺栓将下转台与标准节连接好。4、安装塔顶吊装前在地面上将塔顶上的平台、栏杆、扶梯装好，随后把塔顶吊到回转塔身上，用销轴将回转塔身与上转
6、台连接。注意塔顶的前后方向。5、安装平衡臂总成平地上拼装好平衡臂，将起升机构、电控柜与电阻箱、平衡臂拉杆装在平衡臂上，并固接好，吊起平衡臂（平衡臂上设有四个安装吊耳）。用销轴将平衡臂与回转塔身铰接并穿好开口销，然后将平衡臂逐渐抬高直到平衡臂拉杆用销轴铰接并穿好开口销，然后缓慢的将平衡臂放下，再吊装一块平衡重安装在平衡臂尾部。6、安装司机室司机室内的电气设备安装齐备后，把司机室吊到上转台靠右平台的前端，对准耳板上孔的位置，然后用螺丝固定好。7、安装起重臂总成在塔机附近平整的枕木上，拼装好起重臂，把起重臂停靠在约0.6米高的支架（枕木）上，将变幅小车装在起重臂根部最小幅度处，并收紧变幅小车的钢丝绳
7、，以小车在载重情况下不松弛为宜（出厂时变幅机构已装在起重臂根部节上），在将起重臂拉杆拼装好后与起重臂上的吊点用销轴铰接，穿好开口销，放在起重臂上弦杆的定位托架内，并用铁丝捆扎牢固，检查起重臂上的电路是否完善。8、安装平衡重将其余平衡重安装好，本机配重为15块总重为5吨，然后用连接板。螺栓，将每块平衡重之间互相串联好装入弹簧垫圈，拧紧螺母。吊装完毕后，进行起升钢丝绳的穿绕，钢丝绳从起升机构卷筒上放出，绕过塔顶上部导向滑轮向下，进入回转塔身起重量限制器滑轮向前，再绕到变幅小车和吊钩滑轮组，最后将绳头通过楔与楔套，用销轴固定在吊臂头部的装置上。9、电气安装（1）电气安装应在塔机安装完毕后进行，参看原
8、理图，外部接线图及控制接线图，连接各控制及动力电缆及安全装置。接地装置、障碍灯、探照灯、风速仪。（2）送电之前对电器系统进行逐个检查，符合要求后方可通电；（3）所有线路连接必须正确无误，该固定的电线电缆应由可靠的固定，防止塔机在运行时损伤电缆；（4）在通电之前应对电气进行绝缘检查，主回路对地绝缘电阻不应小于0.5兆欧，塔机对地的接地电阻不大于4欧；（5）主电缆在进入司机室前应穿入电缆保护圈后再进入司机室，并留适当长度，保证塔机在一圈半的旋转时不致损坏电缆，且保证爬升时不损伤电缆；（6）将司机室所有操作机构放置在安全位置，主开关放在断电位置，最后联好地面电源电缆。10、液压顶升五、附着框架安装1
9、、在安装附着框架前，先拆掉该塔身节上的标准爬梯。2、在地面先将两个侧梁连接到前梁上，插上销轴，以便于调节侧梁间的间距。3、将装配架吊到塔身的准确位置，使附者框架的前梁一侧朝着建筑物。4、为了便于安装，使用二根绳子做导向。5、吊起前梁放到位于标准节蹭的水平支承上。6、折回侧梁和销轴将其与侧梁连接。7、连续吊起支承件，用销轴连接到梁上。8、装好斜撑杆。9、检查附着架的水平位置，必要时做适当调整。10、放上外楔块，敲击楔块，使附着框与标准节主弦杆接触。11、放上外楔块，敲击楔块。12、安放楔子后，检查楔子与塔身之间有没有间隙。13、安装和附着框架一起供给的爬梯。（不同标准爬梯），然后在爬梯上装两个护
10、身栏部件。六、避雷接地要求用长度为12米的镀锌或镀铬铁棒、钢管或圆钢制作避雷针，可利用塔身做引下线，但塔身结构应有良好的电气连接。接地体用16平方铜线，接地体应离开建筑物1.5米，避免设在道路和人员经常活动的地方，防雷接地的冲击接地电阻值不得大于30欧姆，接地保护避雷器电阻不超过4欧姆。七、塔机的一限制、三限位、两保险装置的使用说明（一）一限制力矩限制器：塔机的结构计算和稳定性验算均以最大额定起重力矩为依据，塔机使用时不得超过最大额定起重力矩，否则可能导致恶性事故。力矩限制器的作用在于防止这种超载。当吊重超过最大起重量时，即停止提升方向的动作，但允许物体向下运动。起重量限制器的精度为5安全装置
11、调整稳妥后，严禁擅自触动，并应加封。起重量限制器：其作用是限制起吊物品的重量不得超过各档位的额定起重量与塔机所允许的最大起重量。安装在起重臂的根部。（二）三限位起升高度限位器：又叫吊钩行程限位开关。装在起重臂的头部，当吊钩滑升到极限位置，便托起杠杆，压下限位开关，切断电路停车，在合闸时，吊钩只能下降。幅度限位器：调整变幅机构的多功能限位开关中的凸轮，使小车行至两个极限位置时，碰撞相应的限位开关，断开变幅机构相应控制回路的电源，从而起到保护作用。回转限位器：其作用是使塔机上部的回转运动左右各方向均不超过540度，以保护电源电缆不被铰断。回转限位器安装在上支座前部，即起重臂根部。（三）两保险卷筒保
12、险装置：防止钢丝绳因缠绕不当越出卷筒之外造成。吊钩保险装置：防止吊钩上的吊索，由钩头上自动脱落的保险装置。即在钩头开口处安装一压紧弹簧片，将开口封闭，此弹簧片只能向下压开，放入吊索后不能向上翻出。八、多塔作业的措施由于工程周围多台塔机作业，因此应采取防止碰撞的措施，将塔机起升在不同的高度范围内，作业时司机应集中精神，注意不要将吊物碰撞。九、试车方法1、 空载试验各机构分别进行数次运行，然后做三次综合动作运行，运行过程不得发生任何异常现象，否则及时排除。2、静载试验空载试验合格后，进行静载试验，分别在幅度14米处吊重20吨，幅度75米处吊2.7吨，离地0.5米保持10分钟，卸载后检查金属结构和焊
13、缝的质量状况。3、动载试验起吊2.7t-20t的重物，进行数次各机构的动作。空载、静载、动载试验时应做好调试记录。十、安全措施1、安装后起重设备检测部门进行验收。2、作业时，起重臂杆起落及回转半径内无障碍物。3、指挥人员要站在起重司机和起重工都能看到的地方指挥作业。4、严禁任何人在吊起的物件下停留穿行，已吊起构件不许常停空中。5、起吊时，起重物必须在起重臂的正下方，不准斜拉协吊。6、构件吊运就位后，必须放置平稳、牢固后，方准松开吊钩或拆除临时固定。7、遇六级以上大风或恶劣天气时，停止起吊作业。8、雨期进行吊装作业时，必须采取防滑措施。9、不直接参加吊装的人员和无关人员，禁止进入吊装作业现场。1
14、0、起重吊装人员属于特种作业人员，应经培训、考试合格后，持证上岗。11、司机和指挥人员，应熟悉和掌握所使用的起重信号，一经确定，严禁变动。12、必须了解和熟悉所使用机械设备的性能，遵守操作规程的规定。13、高处吊装作业必须经体检合格人员担任。十一、塔机防坍塌应急预案（一）安全排险救助的含义和基本原则1、安全排险救助的含义安全排险救助包括安全排除重大险情、安全制止事故扩大、安全救助受伤人员和安全清理事故（或灾害）现场。重大险情是指已经孕育、即将发生的可能招致伤亡事故的险情。安全排除重大险情即在伤亡事故发生之前安全地予以制止和排除。安全制事故扩大，即在事故发生时安全地制止伤亡事故的进一步扩大，包括
15、不使在场人员继续遭受伤害和迅速抢救伤员，最大限度地减小事故的伤害后果。在实施紧急救助以及事故调查完毕清理事故现场的过程中，仍然存在着发生新的伤害的危险，因此必须保持高度的警惕性并有妥善安全的救助和清理现场措施。2、安全排险救助的基本原则（1）及时的原则包括及时撤离人员、及时上报（上级、有关主管部门）、及时通知保险公司（当已投保建筑施工安全保险时）和及时进行排险救助工作。（2）“先撤人、后排险”的原则即在发生事故或出现紧急险情之后，应首先将处于危险区域内的一切人员先撤离出危险区域，然后再有组织地进行排险工作。（3）“先救人、后排险”的原则当有人受伤或死亡，应先救出伤者和撤除亡者，然后进行排险处理工作，以免影响对伤者的及时抢救和对伤者、亡者造成新的伤害。（4）“先防险、后救人”的原则在险情和事故仍在继续发展或险情仍未消除的情况下，必须先采取支护等安全保险措施，然后救人，以免使救护者受到伤害和使伤者受到新的伤害。救人要求“急”，同时也要求“稳妥”，否则，不但达不到救人的目的，还会使救助者受伤，增加新的抢险难度。（5）“先防险、后排险”的原则在进入现场进行排险作业时，必须先采取可靠支护等适合的保安全措施
