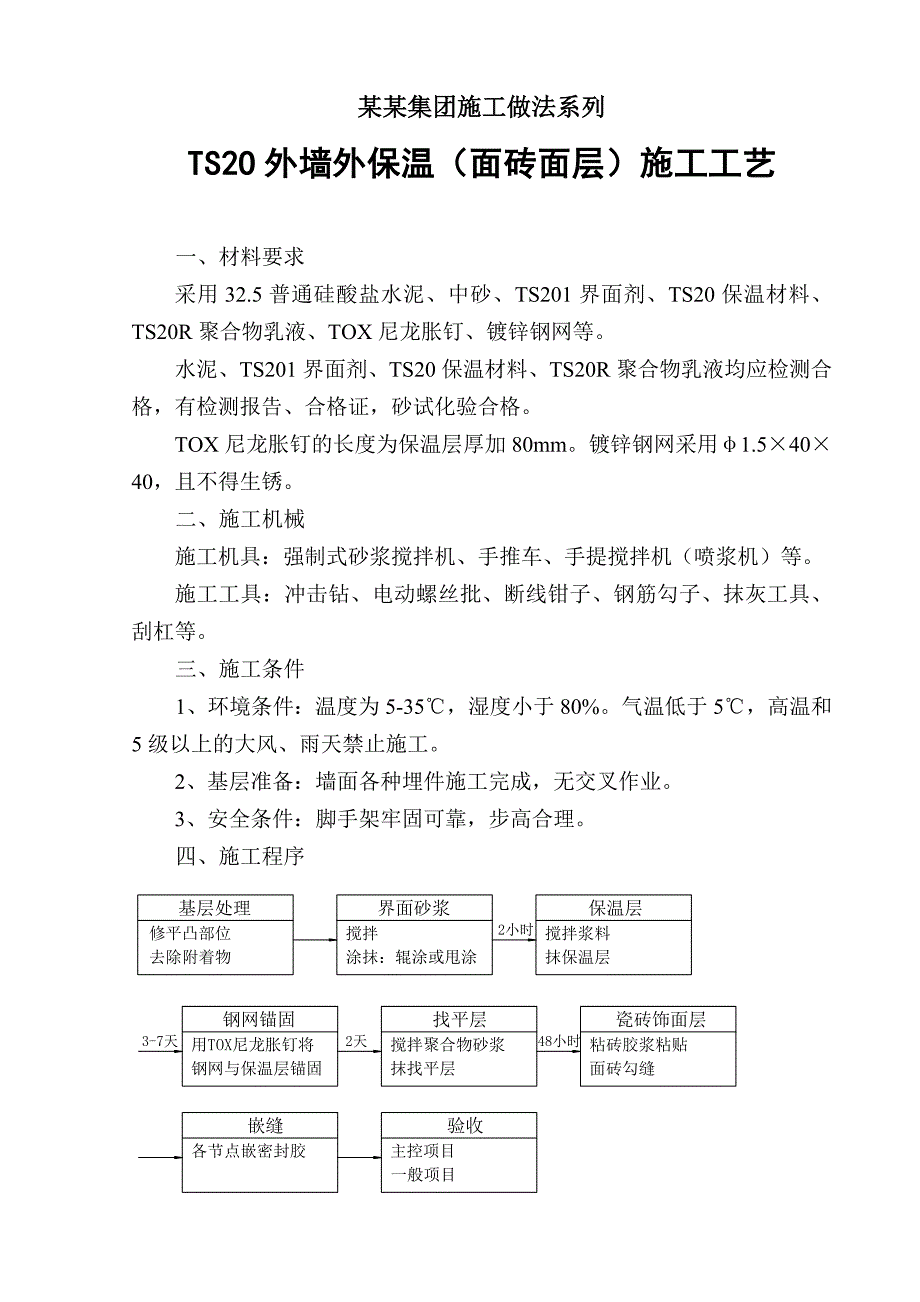

1、某某集团施工做法系列TS2O外墙外保温（面砖面层）施工工艺一、 材料要求采用32.5普通硅酸盐水泥、中砂、TS201界面剂、TS20保温材料、TS20R聚合物乳液、TOX尼龙胀钉、镀锌钢网等。水泥、TS201界面剂、TS20保温材料、TS20R聚合物乳液均应检测合格，有检测报告、合格证，砂试化验合格。TOX尼龙胀钉的长度为保温层厚加80mm。镀锌钢网采用1.54040，且不得生锈。二、 施工机械施工机具：强制式砂浆搅拌机、手推车、手提搅拌机（喷浆机）等。施工工具：冲击钻、电动螺丝批、断线钳子、钢筋勾子、抹灰工具、刮杠等。三、 施工条件1、 环境条件：温度为5-35，湿度小于80%。气温低于5，

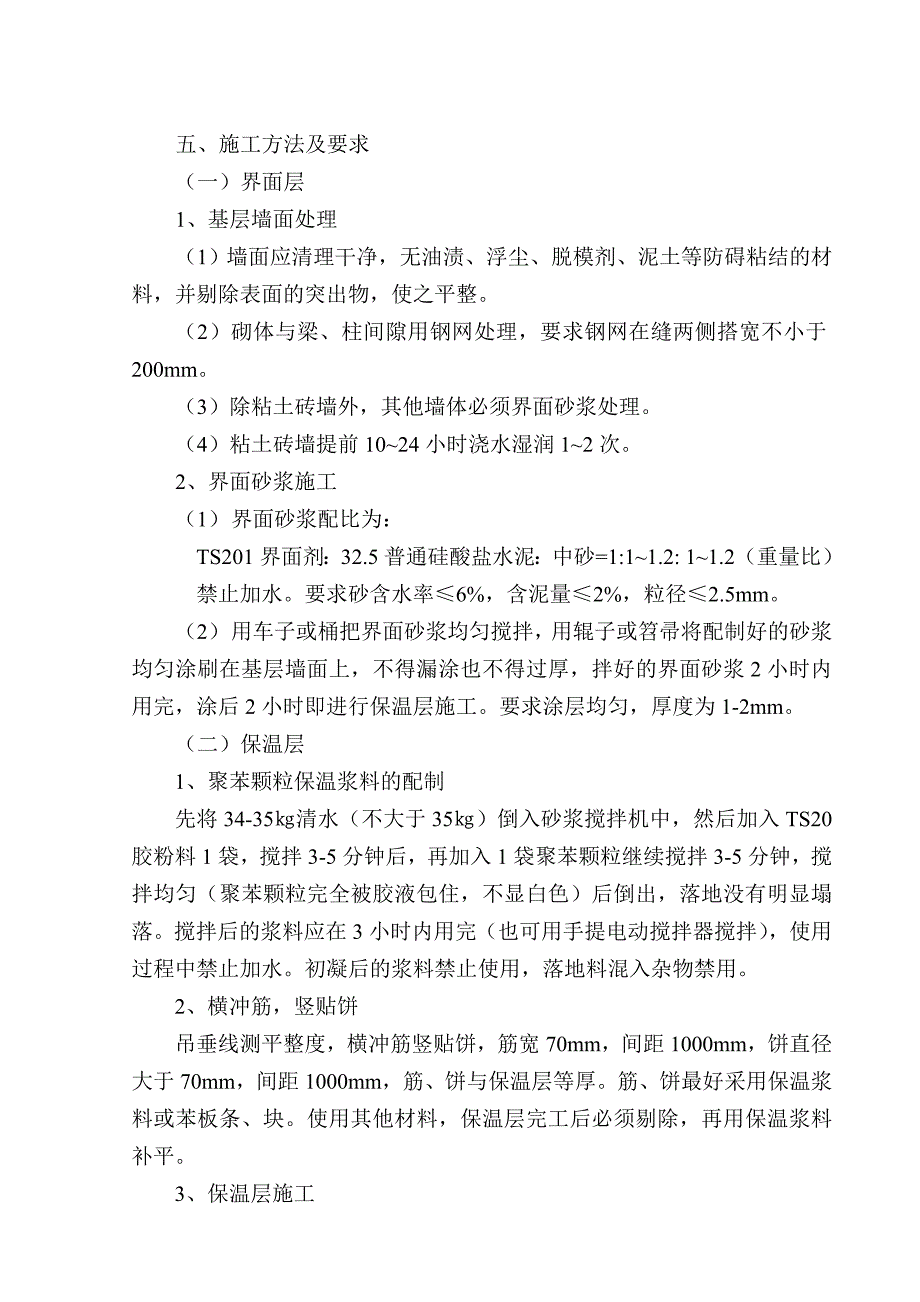

2、高温和5级以上的大风、雨天禁止施工。2、基层准备：墙面各种埋件施工完成，无交叉作业。3、安全条件：脚手架牢固可靠，步高合理。四、 施工程序五、 施工方法及要求（一） 界面层1、 基层墙面处理（1）墙面应清理干净，无油渍、浮尘、脱模剂、泥土等防碍粘结的材料，并剔除表面的突出物，使之平整。（2）砌体与梁、柱间隙用钢网处理，要求钢网在缝两侧搭宽不小于200mm。（3）除粘土砖墙外，其他墙体必须界面砂浆处理。（4）粘土砖墙提前1024小时浇水湿润12次。2、 界面砂浆施工（1） 界面砂浆配比为：TS201界面剂：32.5普通硅酸盐水泥：中砂=1:11.2: 11.2（重量比）禁止加水。要求砂含水率6%
3、，含泥量2%，粒径2.5mm。（2） 用车子或桶把界面砂浆均匀搅拌，用辊子或笤帚将配制好的砂浆均匀涂刷在基层墙面上，不得漏涂也不得过厚，拌好的界面砂浆2小时内用完，涂后2小时即进行保温层施工。要求涂层均匀，厚度为1-2mm。（二） 保温层1、聚苯颗粒保温浆料的配制先将34-35清水（不大于35）倒入砂浆搅拌机中，然后加入TS20胶粉料1袋，搅拌3-5分钟后，再加入1袋聚苯颗粒继续搅拌3-5分钟，搅拌均匀（聚苯颗粒完全被胶液包住，不显白色）后倒出，落地没有明显塌落。搅拌后的浆料应在3小时内用完（也可用手提电动搅拌器搅拌），使用过程中禁止加水。初凝后的浆料禁止使用，落地料混入杂物禁用。2、横冲筋，

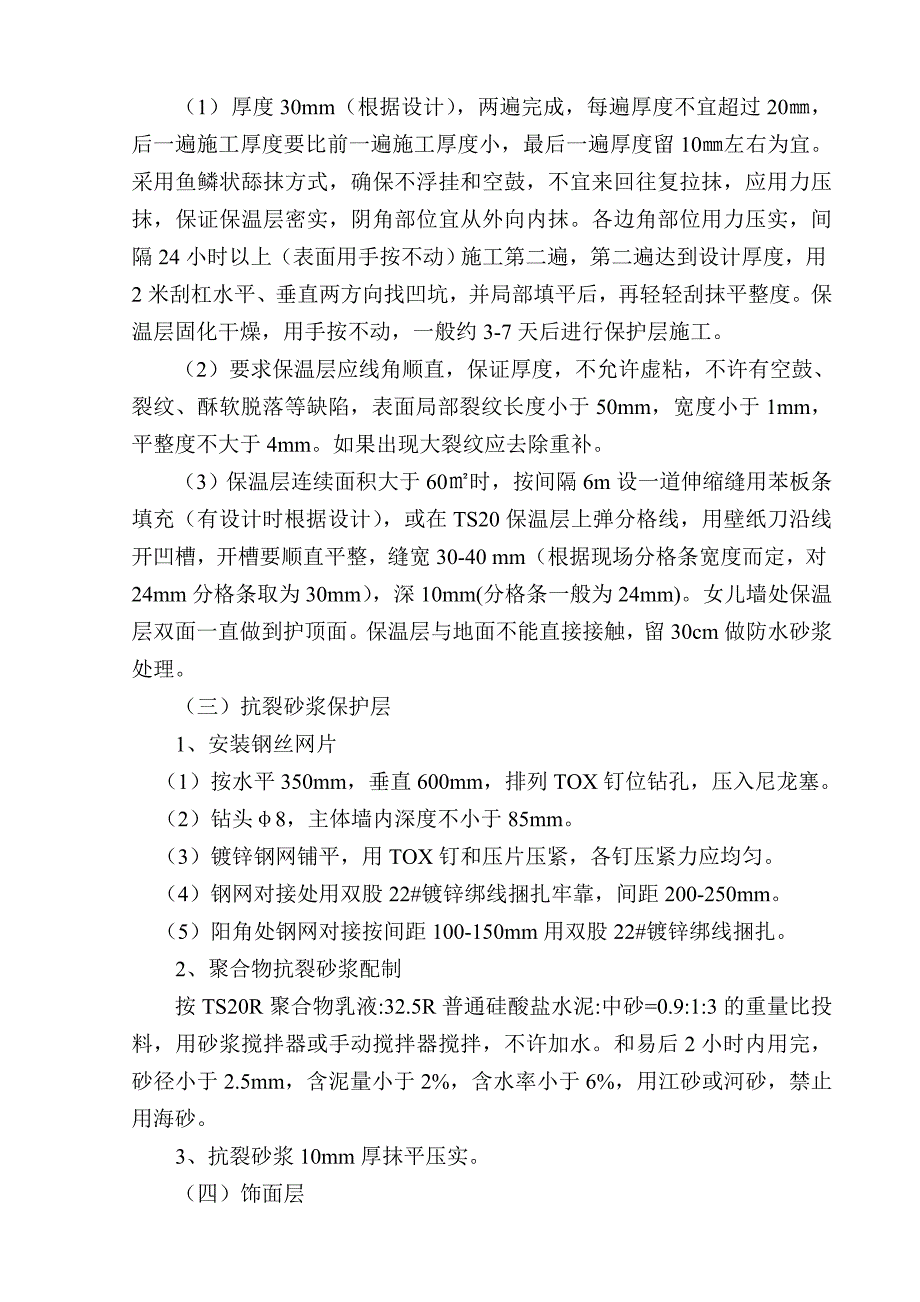

4、竖贴饼吊垂线测平整度，横冲筋竖贴饼，筋宽70mm，间距1000mm，饼直径大于70mm，间距1000mm，筋、饼与保温层等厚。筋、饼最好采用保温浆料或苯板条、块。使用其他材料，保温层完工后必须剔除，再用保温浆料补平。3、保温层施工（1） 厚度30mm（根据设计），两遍完成，每遍厚度不宜超过20，后一遍施工厚度要比前一遍施工厚度小，最后一遍厚度留10左右为宜。采用鱼鳞状舔抹方式，确保不浮挂和空鼓，不宜来回往复拉抹，应用力压抹，保证保温层密实，阴角部位宜从外向内抹。各边角部位用力压实，间隔24小时以上（表面用手按不动）施工第二遍，第二遍达到设计厚度，用2米刮杠水平、垂直两方向找凹坑，并局部填平后，
5、再轻轻刮抹平整度。保温层固化干燥，用手按不动，一般约3-7天后进行保护层施工。（2）要求保温层应线角顺直，保证厚度，不允许虚粘，不许有空鼓、裂纹、酥软脱落等缺陷，表面局部裂纹长度小于50mm，宽度小于1mm，平整度不大于4mm。如果出现大裂纹应去除重补。（3）保温层连续面积大于60时，按间隔6m设一道伸缩缝用苯板条填充（有设计时根据设计），或在TS20保温层上弹分格线，用壁纸刀沿线开凹槽，开槽要顺直平整，缝宽30-40 mm（根据现场分格条宽度而定，对24mm分格条取为30mm），深10mm(分格条一般为24mm)。女儿墙处保温层双面一直做到护顶面。保温层与地面不能直接接触，留30cm做防水砂
6、浆处理。（三） 抗裂砂浆保护层1、 安装钢丝网片（1） 按水平350mm，垂直600mm，排列TOX钉位钻孔，压入尼龙塞。（2） 钻头8，主体墙内深度不小于85mm。（3） 镀锌钢网铺平，用TOX钉和压片压紧，各钉压紧力应均匀。（4） 钢网对接处用双股22#镀锌绑线捆扎牢靠，间距200-250mm。（5） 阳角处钢网对接按间距100-150mm用双股22#镀锌绑线捆扎。2、 聚合物抗裂砂浆配制按TS20R聚合物乳液:32.5R普通硅酸盐水泥:中砂=0.9:1:3的重量比投料，用砂浆搅拌器或手动搅拌器搅拌，不许加水。和易后2小时内用完，砂径小于2.5mm，含泥量小于2%，含水率小于6%，用江砂或河砂，禁止用海砂。3、 抗裂砂浆10mm厚抹平压实。（四） 饰面层抗裂保护层凝固后，采用水泥细砂浆（掺防水剂）贴面砖，并进行勾缝，最后分格缝用建筑密封膏嵌缝。面砖镶贴必须采用满粘法，宜降低粘结层厚度，防止未满粘或勾缝不密实形成“蓄水囊”。勾缝应采用具有抗渗性的粘结材料，应二次勾缝，不得采用“满抹”方法勾缝。六、 施工注意事项1、 TS201界面剂和TS20R聚合物乳液使用时不许再加水稀释，TS20保温浆料搅拌时不许多加水。2、 保温层、保护层在凝结前禁止水冲、撞击、振动等。3、 保证TOX尼龙胀钉的钉距和数量，严禁松动，镀锌网要平整牢固。
