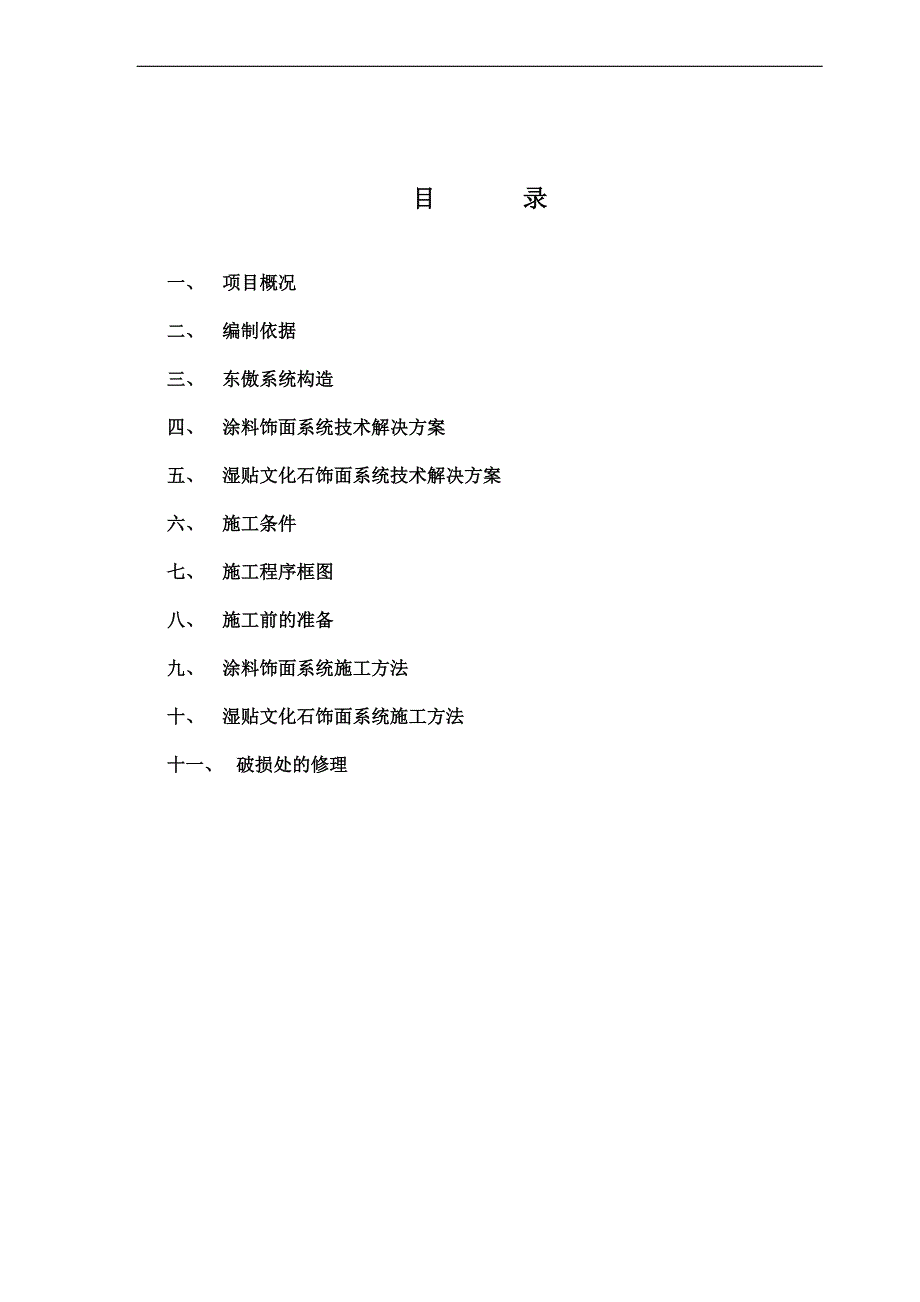

1、同 里 湖 花 苑东傲外墙外保温系统施工方案目 录一、 项目概况二、 编制依据三、 东傲系统构造四、 涂料饰面系统技术解决方案五、 湿贴文化石饰面系统技术解决方案六、 施工条件七、 施工程序框图八、 施工前的准备九、 涂料饰面系统施工方法十、 湿贴文化石饰面系统施工方法十一、 破损处的修理一、项目概况项目名称：同里湖花苑本项目外墙采用EPS外保温系统，EPS板厚规格有多种，本方案以板厚30mm为例。外饰面材料为涂料、文化石。二、编制依据外墙外保温建筑构造99J121-2原图集号99ZJ105（一）；外墙外保温建筑构造02J1211；膨胀聚苯板薄抹灰外墙外保温系统JG 149-2003；外墙外保
2、温工程技术规程JGJ144-2004；建筑节能工程施工质量验收规范GB504112007；民用建筑节能设计标准JGJ26-95；民用建筑热工设计规范GB50716-93；夏热冬冷地区居住建筑节能设计标准JGJ134-2001；江苏省民用建筑热环境与节能设计标准；建筑外保温构造图集苏J/T16-2004(二)；江苏省建筑安装工程施工技术操作规程第二十六分册外墙外保温工程（DGJ32/J52-2006）建筑外保温构造图集；苏建科（2006）287号文；江苏省外墙外保温粘贴饰面砖做法技术要求（暂行）；三、东傲系统构造（一）涂料饰面系统构造基层墙体外墙外保温及装饰系统的基本构造1构造示意粘结层保温层保
3、护层饰面层钢筋混凝土、各种砌体墙聚合物粘结砂浆EPS板聚合物抹面砂浆、玻纤网涂料 （二）湿贴文化石饰面系统构造基层墙体外墙外保温及装饰系统的基本构造2构造示意粘结层保温层保护层饰面层钢筋混凝土、各种砌体墙聚合物粘结砂浆EPS板打锚固件辅助固定聚合物抹面砂浆、双层玻纤网文化石粘结剂+文化石 四、涂料饰面系统技术解决方案1、采用容重为18kg/m的EPS板；2、采用规格为160g/m2的耐碱玻璃纤维网格布；3、外保温系统施工完毕，养护3天后再施工涂料；4、对涂料的要求： 为水性涂料； 延伸率要达到200%以上； 具有水蒸气渗透性，其对应指标参见国家图集； 其所有性能指标应符合外墙建筑涂料的相关标准
4、。五、湿贴文化石饰面系统技术解决方案1、采用容重为22kg/m的EPS板，提高EPS板的荷载能力；2、对EPS保温板正反面打磨提高粘结力；在贴板之前，用砂纸将EPS板的正反面均匀拉毛，并将板面的聚苯碎屑清理干净。拉毛可大幅提高EPS板与粘结砂浆、抹面砂浆的粘结强度，确保整个保温系统的抗拉强度。3、EPS板的粘贴采用点粘法粘贴EPS板。增加粘结砂浆的用量，确保保温板粘贴面积达到60%。4、采用锚固件辅助固定聚苯板铺贴完成后，打锚固件辅助固定；钢筋混凝土墙，采用普通敲击式锚栓；多孔砖墙，采用拧入式锚栓；锚栓的规格：8mm80mm；每平方采用46个锚固件，分布情况详见施工方法；面积大于0.1平方米的
5、单块板应加锚固件，数量视形状及现场情况而定；在阳角、门窗洞口边缘，锚固件应加密，间距不大于300mm，距基层边缘不小于60mm。5、抹面层中采用两道网格布，第一道为规格160g/m2的耐碱玻璃纤维网格布,第二道也为规格160g/m2的耐碱玻璃纤维网格布，提高整个系统的抗拉强度及抗破坏性能；6、文化石的施工要求 文化石的预处理在粘贴前应对文化石进行挑选，浸水2小时以上并清洗干净，待表面晾干后方可粘贴。 外保温系统施工完毕，至少需养护7天后再贴文化石贴文化石前抹面砂浆的干燥时间对体系的变形性能影响很大。如果在抹面砂浆收缩变形前粘贴文化石，抹面砂浆的收缩会对整个体系产生影响，原因是文化石的刚度几乎阻
6、止了抹面砂浆的收缩。如果在抹面砂浆收缩完成后再粘贴文化石，由于文化石粘结剂中水分的作用，使抹面砂浆产生一些膨胀，而使收缩变形减小了近50%。常温下水泥基抹面砂浆的干燥收缩时间一般在7天以内，在这个时间内对抹面砂浆作适当养护，待其充分水化后再粘贴文化石是有利的。尤其应尽量避免在抹面砂浆涂抹后的次日即粘贴文化石。 保证文化石的实际粘结面积为100%留有空隙会造成水蒸气的凝露而产生冻融破坏，导致文化石的剥落。故施工时应确保文化石的实际粘结面积为100%。 采用专用的文化石粘结剂。 采用透气性好并具有一定柔性的文化石勾缝剂。 文化石间缝宽不小于5mm，勾缝应连续、平直、光滑、无裂纹、无空鼓。 文化石分
7、格缝的设置规范规定，外墙外保温粘贴饰文化石系统应合理设置文化石分格缝，间距设置，竖向不宜大于12m，横向不宜大于6m。文化石分隔缝建议采用加宽文化石间缝来完成。六、施工条件1、 施工现场应做到通水通电，并保持工作环境的清洁。2、 脚手架的架管或管头与墙面间的最小距离应按规定，便于施工。3、 外墙脚手架应检查，如发现不安全部位，应及时整改。脚手架竹笆上的垃圾应清理干净，防止污染墙面。4、 外墙、外门窗口、屋面排水、雨落水管预埋件施工并验收完毕。 外墙基面应找平，平整度要求2m靠尺检测不大于3mm。（墙面不需收光） 外墙面阴阳角应上下垂直，无弯曲，垂直度应符合国家验收规范要求。 墙面应干净，应没有
8、油，砂，污垢，潮气，霜等污染物或其他妨碍粘结的材料。 外保温施工前门窗框安装完毕；框边密封胶在外保温施工完毕后施工。 外门窗口、门窗两侧找平并养护；门窗框的侧边粉刷时要注意防止插香洞的出现，避免渗水隐患。 外墙面有焊接部位及打洞部位要及时完成，修复墙面；施工洞要按要求修补好。 天沟等部位防水施工完毕并粉刷完成。 所有阳台、露台等部位的电表箱、配电箱、开关箱都要安装完好。 伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应先施工完毕，并按外保温系统厚度留出间隙。 若设计有传统线条，安装应在外保温施工前完成。 沉降伸缩缝的处理应在外保温施工前完成。5、 外保温工程施工期间以及完工后
9、24小时内，操作地点环境温度和基层墙体表面温度均不得低于5，风力不大于5级。6、 为保证施工质量，施工面应避免阳光直射，应在脚手架上搭设防晒网遮挡施工墙面。7、 雨天不得施工；若工期要求必须施工时，应采取有效措施，防止雨水冲刷墙面。8、 墙体系统在施工过程中所采取的保护措施，应待泛水，密封胶等永久性保护按设计要求施工完毕后方可拆除。七、施工程序框图71、涂料饰面施工程序框图基层墙体处理验收涂料施工申报监理机构隐蔽验收找平修补、嵌密封膏特殊部位处理（翻包等）申报监理机构隐蔽验收清理嵌缝、聚苯板打磨找平粘贴聚苯板基层墙体润湿弹 线申报监理机构隐蔽验收固定预埋件等工具准备材料准备申报监理机构配粘结砂
10、浆配抹面砂浆涂抹面砂浆铺设网格布（涂抹面砂浆）72、湿贴文化石饰面施工程序框图基层墙体处理验收文化石施工申报监理机构隐蔽验收找平修补、嵌密封膏特殊部位处理（翻包等）申报监理机构隐蔽验收清理嵌缝、聚苯板打磨找平粘贴聚苯板基层墙体润湿弹 线申报监理机构隐蔽验收固定预埋件等工具准备材料准备申报监理机构配粘结砂浆锚固件辅助固定配抹面砂浆铺设第一道网格布铺设第二道网格布涂抹面砂浆八、施工前的准备1、材料的准备a) 粘结砂浆的配制25公斤粘结砂浆约加5.75公斤水（即加水量23%）充分搅拌均匀，静置熟化57分钟；使用时需重新搅拌一下，重新搅拌时无需加水。使用东傲粘结砂浆应注意以下事项： 应贮存于阴凉、干燥
11、、通风处，避免潮湿； 不得与其他材料混合使用； 用于拌制干粉的水必须为符合国家标准的建筑用水，注意控制加入的水量，必须分多次加入； 粘结砂浆中不得再掺入砂、骨料、速凝剂、防冻剂、聚合物等其他添加剂； 粘结砂浆应随用随拌，搅拌好的粘结砂浆应在3小时内用完；b) 聚苯板的准备：规格1200mm600mm30mm，使用标准尺寸的聚苯板，需使用非标准尺寸的聚苯板时应采用多用途刀进行切割。c) 耐碱玻璃纤维网格布的准备：单位面积质量不小于160g/m2，应根据工作面的要求剪裁网格布，标准网格布应留出搭接长度65mm。d) 抹面砂浆的配置和要求：同粘结砂浆；搅拌好的抹面砂浆应在2小时内用完。e) 锚固件的
12、准备：采用塑料膨胀钉，由塑料钉和带圆盘的塑料套管组成，规格8mm80mm。2、工具的准备主要施工工具：抹子、搓抹子、角抹子、靠尺、刷子、多用刀、灰浆托板、拉线、皮尺、粘有20粒度粗纱纸的打磨抹子、电动搅拌机、电动手钻等。九、涂料饰面系统施工方法9.1聚苯板的粘贴a. 根据图纸的要求，首先沿着外墙散水的标高弹好散水水平线。b. 聚苯板的粘贴可采用以下方法：点粘法：用不锈钢抹子，沿聚苯板的四周涂抹配制好的粘结剂，在板的中间部分均匀设置8个点，如下图所示，涂抹粘结剂的涂抹面积与聚苯板的面积之比不得小于40%；采用非标准尺寸时，涂抹粘结剂的涂抹面积与聚苯板的面积之比也不得小于40%。c. 聚苯板抹完粘
13、结剂后，应立即将板平贴在基层墙体上滑动就位，粘贴时应轻揉，均匀挤压。为了保证板面的平整度，应随时用一根长度不小于2.0m的靠尺进行压平操作。d. 聚苯板应自下而上沿水平方向横向铺贴，每排聚苯板应错缝1/2板长，见下图： 聚苯板的排列示意e. 聚苯板粘贴24小时后，可用专用的搓抹子将板边的不平之处搓平，消除板间接缝的高低差，当板缝间隙大于1.5mm时，应用聚苯板条填实后磨平。f. 在墙角处，聚苯板应垂直交错连接，保证拐角处板材粘贴的垂直度。g. 聚苯板表面不平整处应用专用打磨抹子磨平，打磨时散落的聚苯屑应随时用刷子或扫把清理干净。h. 粘贴聚苯板时应注意以下事项：.操作应迅速，在聚苯板安装就位以
