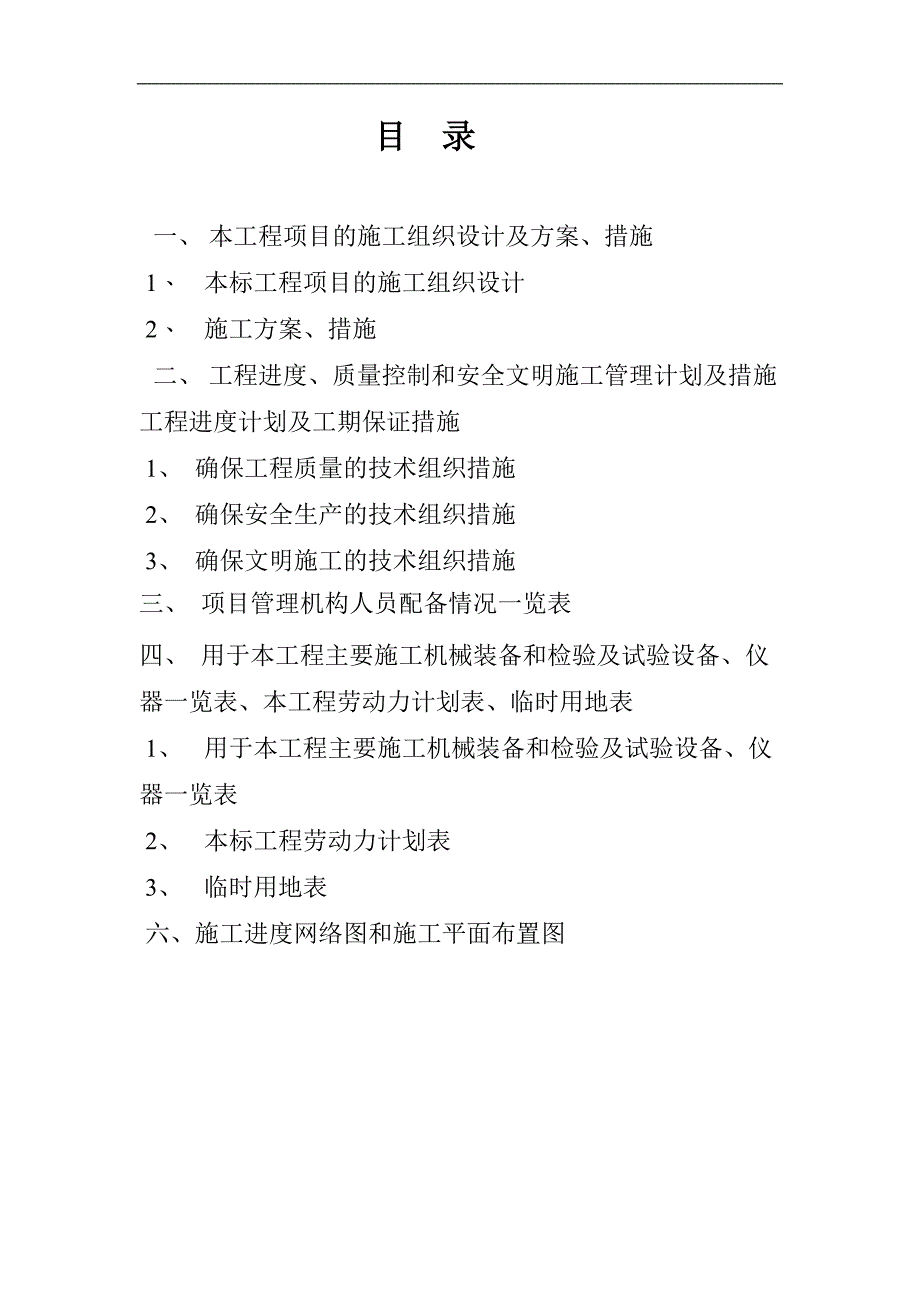

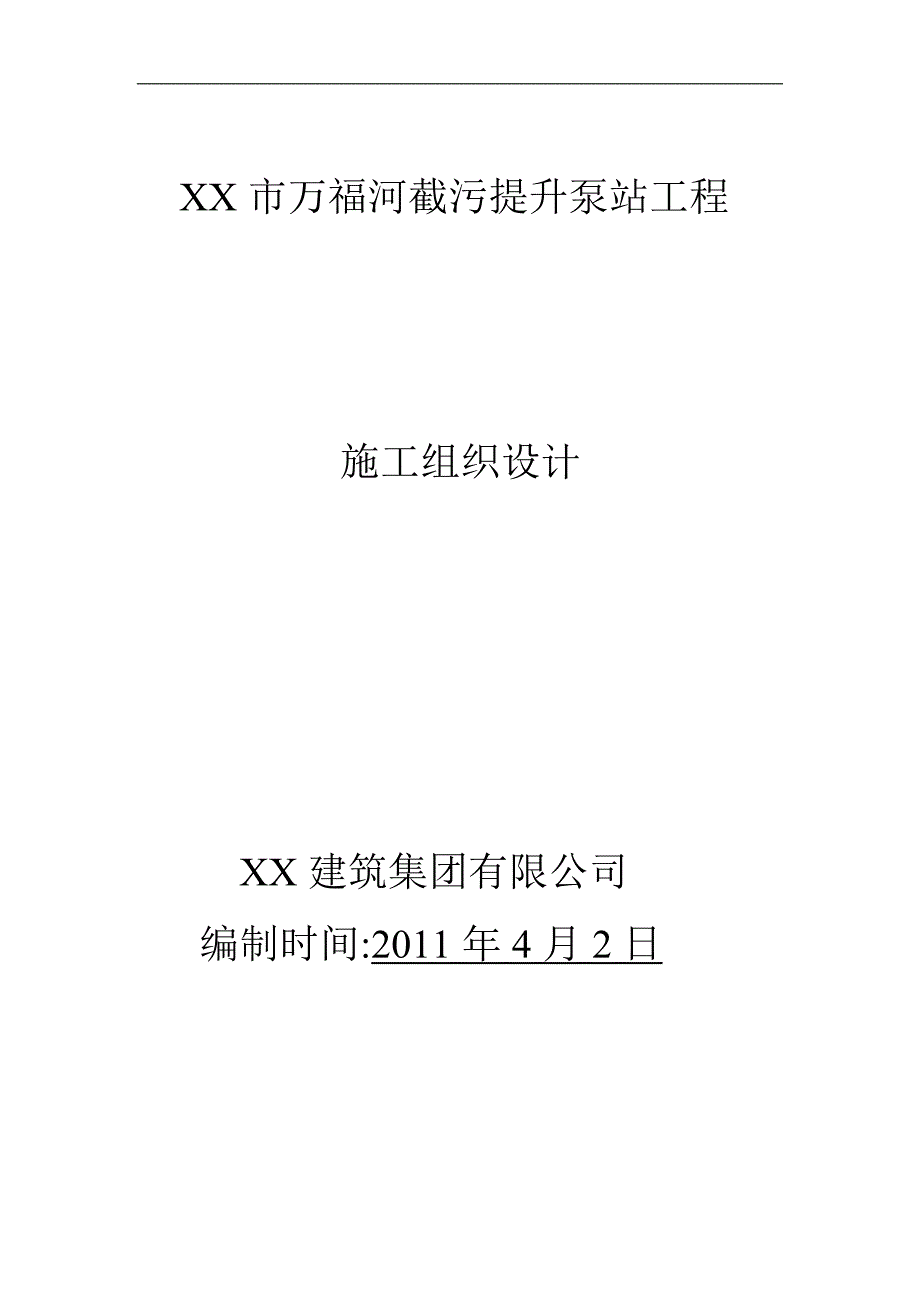

1、XX市万福河截污提升泵站工程施工组织设计XX建筑集团有限公司编制时间:2011年4月2日目 录一、 本工程项目的施工组织设计及方案、措施1、 本标工程项目的施工组织设计2、 施工方案、措施二、 工程进度、质量控制和安全文明施工管理计划及措施工程进度计划及工期保证措施1、 确保工程质量的技术组织措施2、 确保安全生产的技术组织措施3、 确保文明施工的技术组织措施三、 项目管理机构人员配备情况一览表四、 用于本工程主要施工机械装备和检验及试验设备、仪器一览表、本工程劳动力计划表、临时用地表1、 用于本工程主要施工机械装备和检验及试验设备、仪器一览表2、 本标工程劳动力计划表3、 临时用地表六、施工

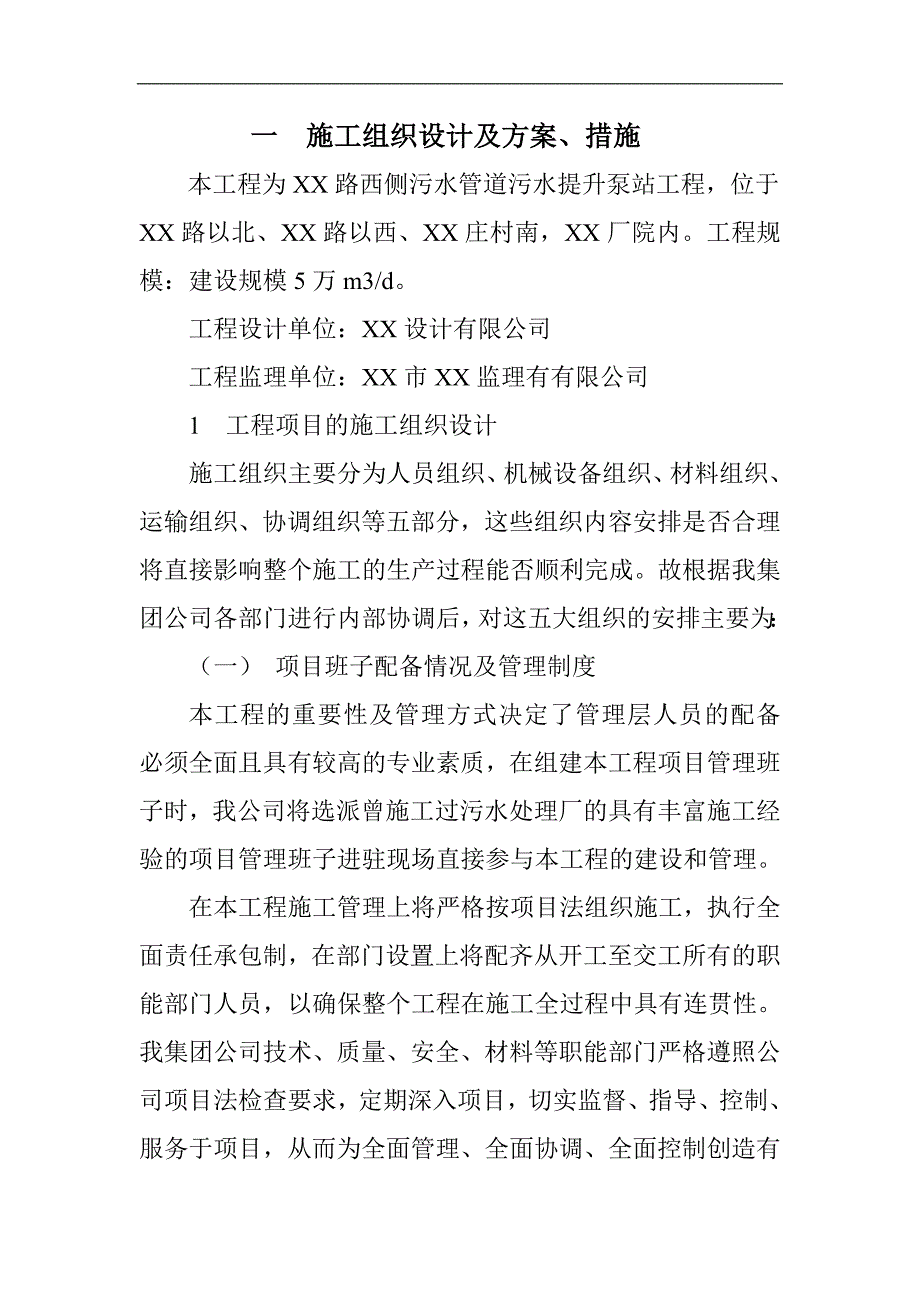

2、进度网络图和施工平面布置图一 施工组织设计及方案、措施本工程为XX路西侧污水管道污水提升泵站工程，位于XX路以北、XX路以西、XX庄村南，XX厂院内。工程规模：建设规模5万m3/d。工程设计单位：XX设计有限公司工程监理单位：XX市XX监理有有限公司1 工程项目的施工组织设计施工组织主要分为人员组织、机械设备组织、材料组织、运输组织、协调组织等五部分，这些组织内容安排是否合理将直接影响整个施工的生产过程能否顺利完成。故根据我集团公司各部门进行内部协调后，对这五大组织的安排主要为：（一） 项目班子配备情况及管理制度本工程的重要性及管理方式决定了管理层人员的配备必须全面且具有较高的专业素质，在组建
3、本工程项目管理班子时，我公司将选派曾施工过污水处理厂的具有丰富施工经验的项目管理班子进驻现场直接参与本工程的建设和管理。在本工程施工管理上将严格按项目法组织施工，执行全面责任承包制，在部门设置上将配齐从开工至交工所有的职能部门人员，以确保整个工程在施工全过程中具有连贯性。我集团公司技术、质量、安全、材料等职能部门严格遵照公司项目法检查要求，定期深入项目，切实监督、指导、控制、服务于项目，从而为全面管理、全面协调、全面控制创造有利条件。（二） 劳动力调配计划施工劳务层是在施工过程中的实际操作人员，是施工质量、进度、安全文明施工的最直接的保证者。故我集团公司在选择劳务层操作人员时的原则为：在集团公
4、司劳务业绩优秀的人员名册中选择；具有良好的质量、安全意识；具有较高的施工技术等级；具有相类似工程施工经验的施工劳务人员。劳务层的划分为三大类：第一类为专业化强的技术工种，配备人员约为12人，其中包括机械操作工、机修工、维修电工、焊工、架子工、试验工、测量工等，这些人员均为我公司曾经参与过相类似工程的施工，具有丰富的经验，持有相应之上岗操作证的人员。第二类为普通技术工种，配备人员平均为15人，其中包括木工、瓦工、油漆工、钢筋工、砼工等，并施工过类似工程施工人员为主进行组建。第三类为非技术工种，配备人员约为10人，此类人员的来源为长期与我公司合作成建制的施工劳务队伍，进场人员具有一定的素质。高峰人
5、数达50人，平均人数为30人。今后工程量如有增加，人员按工程量的变化而变化。劳务层组织由公司人力资源部根据项目部的每月工程的工作量、进度、质量要求，选择确定具有污水处理工程施工能力、经验丰富的劳务队伍，并办理好各项用工手续，在全公司进行平衡调配，并以确保施工顺利为最基本之原则。（三） 机械设备配备计划（1）拟采用商品砼泵送。（2）模板、钢筋现场加工。上述所需设备目前正进行全面维修、保养，并随时运至施工现场进行安装、调试、使用。（四） 原材料组织（1）原材料组织主要分二大类：第一类材料为自行采购材料，这部分材料我公司将货比三家，从质量上、单价上把关，并通过业主及相关部门审批后再行采购；第二类材料
6、为业主采购材料，我公司将在业主授权下，对进场材料质量进行把关。（2）本工程所用周转材料，均由项目经理部和公司材料处共同组织，对一些须先行定制的周转材料及时进行加工定制，并根据进度计划进行调整、补充，以确保工程顺利施工。（五） 现场及运输组织现场运输组织遵循以下原则：A 施工准备阶段在所设计的永久性道路处进行路基的铺设,作场内运输道路使用，避免不必要的重复施工。B 在整个工程施工阶段，现场设置生产区、办公区和生活区、工具房和安全保卫设施。充分利用业主提供的设施或以前留下的废弃房。C 现场在时间上划分为三个阶段：第一阶段测量清理、做止水帷幕、降水、挖槽、支护、钎探；第二阶段做混凝土池体施工；第三阶
7、段做闭水试验。材料位置充分考虑，集中布置，减少材料的场内二次搬动。（六） 与业主、监理和设计院的协调工程内部的协调管理主要是围绕工程建设本身而确定的，主要有业主、设计方、监理方相互间的协调管理。项目经理部着重对施工队的质量、安全、文明施工、施工进度进行协调和管理，并为各施工队提供合理的施工作业面，协调各工序的衔接，提供水源、电源，提供已有的脚手架，提供必要的办公、仓储条件，为本工程的整体施工创造良好的条件。A 与业主协调组织协调好与业主之间的关系是项目经理部的一个工作重点。通过良好的合作，确保本工程承包合同全面履行，其主要表现在：定期参加与业主的例会，讨论解决施工过程中所出现的各种矛盾及问题，
8、理顺每一阶段的关系；从施工角度及以往的施工经验出发，并在施工当中为业主着想，达到满足业主提出的各种合理的要求，从而建立起融洽的关系。B 与设计院协调组织与设计院进行友好协作，保证工程能符合设计方的构思、要求及国家有关规范、规定的质量要求。其主要表现为：定期向设计方介绍施工情况及采用的施工工艺；在每个分项分部工程施工前提交与设计方有关的施工方案或作业指导书，听取设计方的意见；交换我们对设计内容的意见，用我们丰富的施工经验来完善设计，以达到最佳效果。并特邀该设计院一名主设计人员在现场进行对施工图进行更改与完善。C 与监理单位协调组织与监理单位进行紧密的合作，在整个工程的质量控制上共同努力，对施工全
9、过程进行监督检查。在每个分项分部工程施工前，我们将提交有关的施工方案或作业指导书，并听取监理方的意见。监理方在实施监理工作时，我们除坚持其独立性以外，将为其实施监理工作提供必要的方便，配合监理方把监理工作做好。D 对外协调组织对于进驻本工地的施工，我们高度重视，珍惜这次机会，一定在这个工地上树立我集团公司的良好形象。在此，我们将明确在项目组织机构中设立专门协调人员负责本工程在施工过程中的对外协调工作，并作为项目的重点工作来抓，以确保本工程能顺利施工，以达到我们所承诺的各项指标。在施工过程中的对外协调工作内容广泛，主要分为两大部分：施工现场周围的居民的协调工作及政府各主管部门的协调工作。由具有较
10、强民事协调能力的管理人员深入附近派出所、社区、交警等有关部门，以座谈会等多种形式，沟通与民警、交警和居民的关系。对于政府各主管部门的协调工作我们将理清思路，对施工中的各个环节是否与政府各主管部门有所关联，列出清单，并及时与政府有关主管部门进行联系，把工作做到前面，以使对外协调工作处于较为主动的地位。在与政府各主管部门的协调工作中，同样及时沟通，及时了解，并与政府各主管部门相互理解取得信任，以座谈会、咨询会、学习会等各种形式进行联络。根据我们以往的施工经验，这些部门主要为：质监站、安检站、环卫部门、市政部门、公安局及所属警署、供电部门、供水公司、卫生防疫部门、建管部门、消防局、交警队及市容监察部
11、门等等，尊重这些部门对现场管理的意见，按规定办理有关手续，加强施工现场的管理，确保整个工程在施工全过程中顺利，为按时保质地完成本工程的建设任务打下良好的基础。2 方案、措施本工程工期紧、工程结构形态复杂。整体工程以提升泵站为主线，其余构筑物穿插施工。土建要与安装紧密配合预留、预埋。施工缝的设置位置：共设两道水平施工缝，池底板与池壁的施工缝设置在底板上部500mm处；池壁与顶板的施工缝设置在顶板下部。施工缝的设置形式：池壁下部施工缝处设-300*4mm钢板止水带,周圈闭合。施工顺序：定位放线做止水帷幕 降水挖土 混凝土支护 钎探 底板垫层底板钢筋底板模板砼养护池壁钢筋止水带池壁模板砼养护拆模走道
12、板施工闭水试验回填土主要施工方法及主要施工技术措施介绍如下：2.1 施工测量2.1.1 开工前，以书面形式接受业主给定的工程坐标点及水准控制点后，将其引测至施工现场，在场区内建立控制网，达到0.3cm的精度，并对各控制点采取有效措施加以保护，将所有测量结果提交给项目监理。2.1.2 将各单位工程的主要轴线控制点引出建（构）筑物以外的适当地点，以方便施工过程中的测量和检查。2.1.3 施工过程中要参照控制点对单位工程的轴线和高程进行校对，并与原始点进行校对，以最大限度控制施工误差。2.1.4 施工测量实行复测制度，测量员施测完毕后，应由项目工程师组织工长和质检员进行复测。2.1.5 各项测量均需
13、做详细记录，开工前的工程定位测量还应由监理工程师、质检员签字后方可开工。2.1.6 施工测量仪器及工具均应在检定有效期内使用，不准随意更换。2.1.7 施工过程中应按项目监理指定的参照点及定位标记进行沉降观测。2.2 降水根据本工程招标文件和图纸知，该施工场区地下水位较高，单井涌水量大，且基坑挖土深度较大，在施工时如果需要降水，我们初步选择大口井降水方案：本工程设大口井8眼，井点间距为15m，管井深度有七眼井为15m深，一眼井为35m深，抽水设备为12套。当在实际施工中达不到降水要求，可适当增加井点数。考虑到本院内没有变压器，必须在院内安设一台100KW的变压器，为保证在降水期间，不至突然停电
14、给降水工作造成影响，我施工单位特备一台50KW的发电机以便应急。2.3 土方工程2.3.1 挖槽和钎探开挖采用反铲挖掘机，配备自卸式汽车外运至业主指定地点。开挖前，由放线人员画出开挖外边线，槽留100cm工作面。为防止扰动持力层，应预留200mm厚的土层，由人工清土至设计标高。清土完毕后，及时进行人工钎探，探杆长2.1m，布点间距1.5m，成梅花形布置。钎探时，各探点按顺序编号，认真做好钎探记录，以便进行数据分析。发现问题及时向业主、监理等有关单位汇报。如开挖后不能及时进入下一步工序，应预留150mm厚土层。开挖时应对各类开挖工作的地点和范围进行现场记录，详实反映开挖情况，并将记录提交给项目监
15、理一份。基槽开挖后，防止暴晒、雨淋、槽内如有积水立即清除，在施工及使用过程中要作好场区排水，严禁水浸入基槽。2.3.2 锚钉墙基坑支护：2.3.2.1 基坑边坡支护方案的选择：本工程开挖基槽较深，需要进行基坑支护，我们将优先选用锚钉墙作为支护方法。因为： 由于工期很紧，锚钉墙与土方开挖同步施工，能与开挖形成流水施工。 锚钉墙施工时，噪声小、无地面污染。 锚钉墙适应性强，适应坑顶有道路和垂直运输设备的情况。且锚钉墙有比土方开挖稍后一步施工的特点，有利于暴露土体结构的复杂性，提高了采取技术措施的透明度，这也可视为它的优点。 锚钉墙施工简单，易于推广：锚钉墙的成孔大部分用洛阳铲，易于掌握。我集团公司已有在郓城县供电公司1#、2#楼工程、青岛石老人海水浴场地下车库、青岛市崂山区人力资源大厦、XX大剧院、XX市第二污水处理厂等工程采用土钉墙进行基坑支护的成熟的施工经验。 安全可靠：深基坑边坡支护如果采用带锚拉的护坡桩是被动支挡形式，依靠桩结构体系的支挡能力，未改变土的边坡位移增大到一定程度后可能产生脆性破坏的性质。所以一旦产生桩体倾斜破坏，位移速率大，很难及时采取有效措施。对安全及工期产生较大影响。锚钉墙通过锚体与土之间的摩擦力，将边坡内部水平推力传到锚体上，使土
