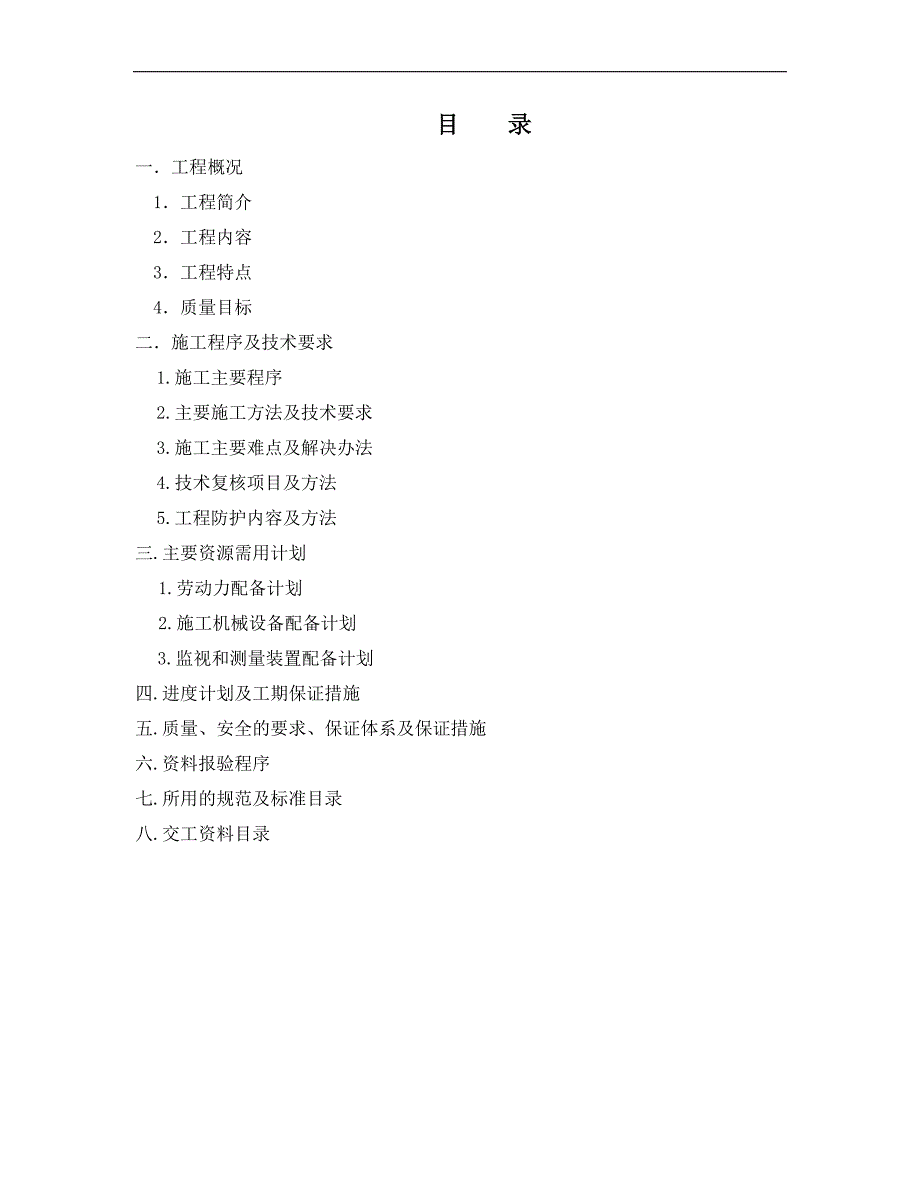

1、XXX改造项目机电安装暖通专题施工方案目 录一工程概况 1工程简介 2工程内容 3工程特点4质量目标二施工程序及技术要求1.施工主要程序2.主要施工方法及技术要求3.施工主要难点及解决办法4.技术复核项目及方法5.工程防护内容及方法三.主要资源需用计划1.劳动力配备计划2.施工机械设备配备计划3.监视和测量装置配备计划四.进度计划及工期保证措施五.质量、安全的要求、保证体系及保证措施六.资料报验程序七.所用的规范及标准目录八.交工资料目录本工程所用的规范及标准1.通风与空调工程施工质量验收规范 GB50243-20022.建筑工程施工质量验收统一标准 GB50300-20013.建筑给排水及采

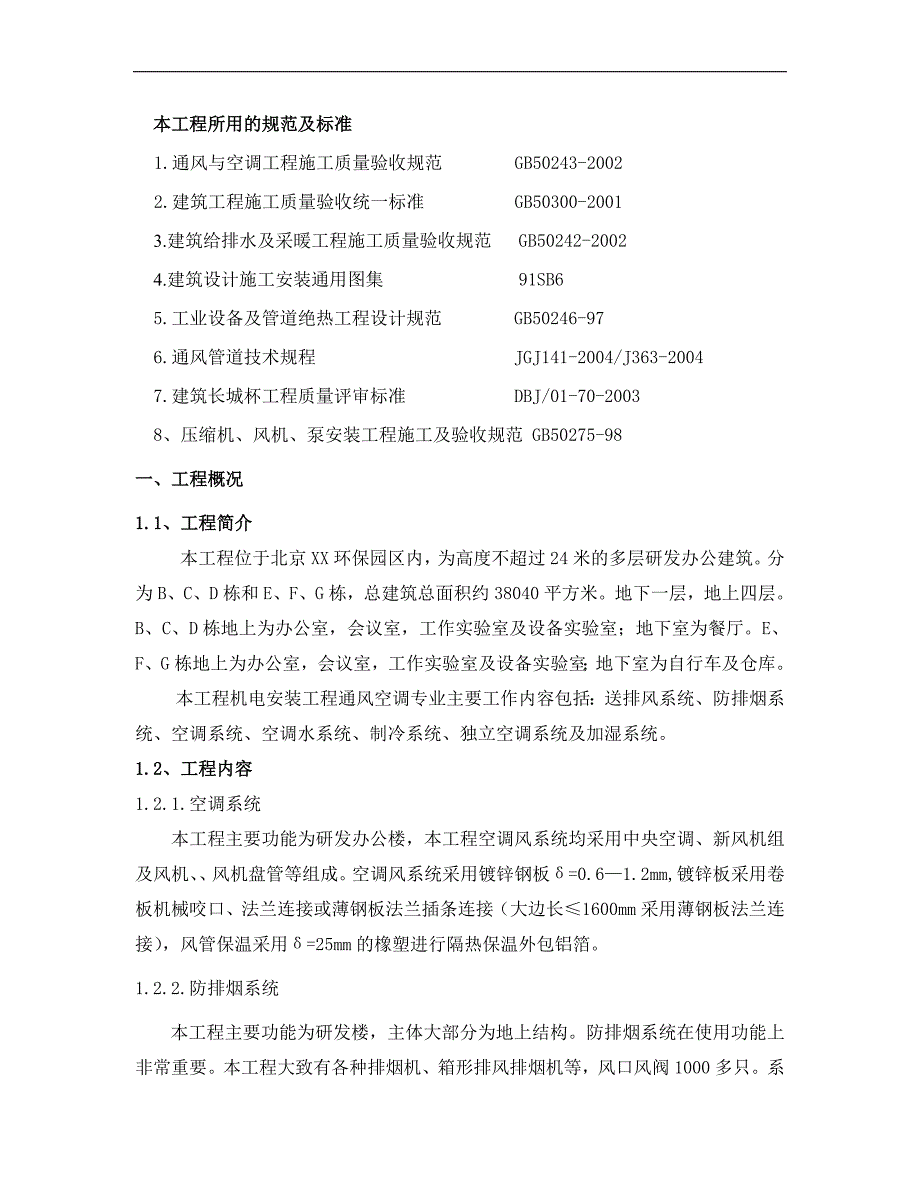

2、暖工程施工质量验收规范 GB50242-20024.建筑设计施工安装通用图集 91SB65.工业设备及管道绝热工程设计规范 GB50246-976.通风管道技术规程 JGJ141-2004/J363-20047.建筑长城杯工程质量评审标准 DBJ/01-70-20038、压缩机、风机、泵安装工程施工及验收规范 GB50275-98一、工程概况1.1、工程简介本工程位于北京XX环保园区内，为高度不超过24米的多层研发办公建筑。分为B、C、D栋和E、F、G栋，总建筑总面积约38040平方米。地下一层，地上四层。B、C、D栋地上为办公室，会议室，工作实验室及设备实验室；地下室为餐厅。E、F、G栋地上
3、为办公室，会议室，工作实验室及设备实验室；地下室为自行车及仓库。本工程机电安装工程通风空调专业主要工作内容包括：送排风系统、防排烟系统、空调系统、空调水系统、制冷系统、独立空调系统及加湿系统。1.2、工程内容1.2.1.空调系统本工程主要功能为研发办公楼，本工程空调风系统均采用中央空调、新风机组及风机、风机盘管等组成。空调风系统采用镀锌钢板=0.61.2mm,镀锌板采用卷板机械咬口、法兰连接或薄钢板法兰插条连接（大边长1600mm采用薄钢板法兰连接），风管保温采用=25mm的橡塑进行隔热保温外包铝箔。1.2.2.防排烟系统本工程主要功能为研发楼，主体大部分为地上结构。防排烟系统在使用功能上非常
4、重要。本工程大致有各种排烟机、箱形排风排烟机等，风口风阀1000多只。系统风管采用镀锌板=0.81.2mm，约有3000m2。1.2.3.送排风系统 本工程送排风系统内容主要包括变配电间、水泵房、燃气阀间及直燃机房的换排气，主要设备有防爆型风机、换气扇。风管采用镀锌板=0.61.0mm，约有1500m2，不需保温。镀锌板采用卷板机械咬口、法兰连接或薄钢板法兰插条连接。1.2.4.空调水系统本工程空调水系统采用异程式系统，每组立管上设静态平衡阀。水系统共分为三路，第一路供B、C、D栋，第二路供E、F、G栋，第三路供地下室三台新风机组（KXB1-1、2、3）。1.2.5.制冷系统中央空调系统主机选
5、用直燃式溴化锂冷热水机组2台，每台冷量为2330KW，热量为1800KW。制冷机放置在地下室制冷机房内。冷却塔放置在屋顶，定压系统采用膨胀水箱定压，膨胀水箱放置在屋顶。1.2.6.系统自动运行情况1) 直燃机组自带自控装置，自动控制机组的运行。2) 在供回水主管上安装压差测量控制装置，当系统负荷发生变化而令供回水系统的水压变动，感应器将会操控设在系统上的电动两通调节阀，旁通系统水流以达到供回水压力平衡。1.3、工程特点1) 本工程土建主体结构已完工，在机电安装施工中配合土建要求进行大量预留。2) 结构特性要求预留预埋必须准确。3) 建筑面积大，单一安装内容多，施工管理困难。4) 总体工期短，作
6、业队伍多，安装施工交叉配合难度大。5) 本工程为典型的“三边”工程给施工造成很大的困难。6) 采购体量大、种类多、批次多。7) 本工程除局部服务区外其他均为无吊顶结构，近1/2的风管和2/3的管道集中在外，所以给安装感官质量提出极高的要求。8) 质量要求高。9) 各种管道安装前的测量放线，支吊架的设置非常重要，设备安装外观要求极高。10) 本工程施工过程中应严格执行样板引入制，在进行施工前应进行样板的制作。1.4、质量目标本工程质量目标为：按GB50300-2001建筑工程施工质量验收统一标准，工程质量一次交验合格，确保工程质量达到合格要求。配合总包达到创优计划，满足业主要求。二、 施工程序及
7、技术要求(一).施工主要程序1) 通风空调施工流程 施工准备 材料准备 配合土建预留 法兰预制 风管预制 支吊架预制 风管组对 测量定位支吊架安装 风管安装 风阀安装 设备安装 设备配管 风口安装 风管保温 设备单机试转 通风空调调试 联动试运转 交工验收2) 风管法兰加工流程3）管道施工流程施工准备 材料准备 配合土建预留、预埋 支吊架预制 管道（件）预制 管道测量定位 支吊架安装管道安装 设备安装 设备配管 各种阀门安装 管道试验 管道冲洗 管道保温 设备单机试运转 联动试运转 交工验收4）设备安装流程 (二).主要施工方法及技术要求2.2.1 施工准备1、技术准备（1）、项目部组织相关专
8、业技术人员及施工骨干充分熟悉施工图纸，了解图纸设计意图。（2）、根据施工图纸及现行规范要求，配齐所需的规范及图集。（3）、在熟悉图纸的基础上会同业主、监理及设计院进行图纸设计交底，做好图纸会审工作。（4）、针对机电安装专业交叉较多，有针对性对重点部位进行深化、优化设计。（5）、在图纸会审的基础上编制详细的分阶段材料计划。（6）、有针对性的编制各专业施工方案、作业指导书，做好各专业技术交底及安全交底。2、材料的采购、验收及保管工程质量的好坏很大一部分决定于材料的质量，杜绝伪劣产品进入施工现场是工程质量得到保证的前提。建立健全项目材料管理的各项制度是搞好材料管理的关键，材料管理必须层层把关，落实到
9、位。（1）、材料采购之前必须对现有的市场情况进行调查摸底，确保质量有保证、信誉好的供应商供货，从材料供应源头进行质量把关。（2）、对技术员提供的材料计划进行分类汇总，明确材料进场的具体时间，分批分次进场，确保现场施工进度要求。（3）、对进场的材料应与图纸进行仔细核对，确定材料的技术参数符合设计规范要求。并及时通知监理进行现场验收，材料报验应及时跟上。（4）、应根据材料的材质进行分类，堆放整齐，需入库的材料应及时入库，同时做好材料的保管工作。（5）、根据CI标化管理要求做好材料及半成品、成品的标识管理工作。（6）、应及时收集材料的质保书、合格证等相关证明文件，进行分类、粘贴及保管。2.2.2配合
10、土建专业预留预埋 本工程结构已完工，机电必须准确的确定确定支吊架安装位置，以防止在机电设备安装时破坏土建结构。预留预埋要求认真仔细，施工班组必须有人随同土建进行旁站，发现问题及时处理。项目管理人员及施工班组主要施工人员应与土建专业管理人员进行积极的沟通，提前掌握土建的施工计划及施工工序，做到预留预埋能满足土建施工的进度。预留预埋应及时办理相关的各种施工手续。膨胀螺栓的选用必须符合91SB6。2.2.3设备安装工程 本工程通风空调设备在定货后，由供应商提供准确的设备安装图纸，确定外型尺寸。由设计院进行设备基础的复核，并下发设备基础施工图。 在土建专业进行设备基础施工时机电专业必须进行复核，并派人
11、进行检查。确保设备基础的正确施工。1、设备安装原则 设备安装时应遵循的原则：按层划分施工区段，施工时按先大型后小型，先里后外，先特殊后一般的施工顺序施工，并优先考虑位置特殊、安装工作量大的设备。2、施工方法及技术要求1) 基础验收本工程机电设备较多，为了更好的配合土建单位进行施工，在土建专业进行设备基础施工前，应由总包相关人员组织各相关专业进行书面核对基础各参数，防止出现较大的错误。在土建移交基础时，要提交有关技术资料和各种测量记录，基础上明显标出标高基准线及纵横中心线。设备安装前对照土建图、安装图和设备实际尺寸对基础进行验收，以便确认基础有无问题，使问题提前得到解决，保证安装的质量与进度。基
12、础复核合格后由土建办理中间交工，合格后方可办理交接手续。具体验收内容包括以下各项：（1）、检查土建提供的中心线、标高是否准确；（2）、对照设备和工艺图检查基础外形尺寸、标高及相互位置尺寸等；（3）、基础外观不得有裂纹、蜂窝、孔洞、露筋等缺陷；（4）、设备安装场地及地脚螺栓孔内的脏物、积水等全部清除干净；（5）、减震基础的表面需平整，偏差符合设备技术文件要求。2) 设备拖运（1）、施工前熟悉施工现场设备布置平面图，了解现场设备安装位置和方向。（2）、 拖运前查看设备的地点、外形尺寸和单件重量，了解拖运路线，考虑能否顺利通过，如需清理、平整、加固时，必须事先做好准备。（3）、 拖运前对设备进行外观
13、检查，发现有缺陷时，及时向现场负责人报告。（4）、 设备拖运中要保持平稳，如沿斜坡拉下时，后面必须加尾绳，以防设备下滑，拖运设备上重下轻时，必须采取措施，以防设备倾倒。（5）、 参加设备拖运的人员必须时刻注意设备动向，手脚严禁接触运行中的牵引索具，人须站在安全的一侧，拖运区内，不准其他人员随便进出。（6）、参与设备运输的人员必须服从统一指挥，在施工现场必须建立由专人负责进行指挥的制度。3) 开箱检验（1）、所有设备在到货后视现场的情况确定是否立即进行开箱检查。如立即进行检查的，在设备检查完后，及时做好设备的保护工作。以防设备在搬运、吊装过程中损坏。（2）、设备开箱检查要会同建设、监理单位和设备
14、供应部门共同参加。（3）、先检查设备包装外观有无损坏和受潮，根据设计图纸及合同文件按设备的全称核对名称、规格型号。同时根据设备装箱清单和技术文件，清点随机附件、专用工具是否齐全，设备表面有无缺陷、损坏、锈蚀、受潮等现象。（4）、设备开箱检查，要填写“开箱检查记录”，并经有关人员会签。并及时向监理进行材料报验。4) 设备安装 本工程通风空调设备包括各种空调机组、各种通风机、由于有些设备体积大，安装过程较为复杂。设备安装前做好技术交底，熟悉设备基本性能，结构形式，安装要求，并严格按照施工规程进行安装作业。施工中坚持自检、互检和专业检查相结合的原则，对每一施工环节进行检查合格后，方可进行后序工作。对于大型设备必须编制单独施工方案。（1）、本工程空调机组应是散件组装。空调机组散件到货后应使用钗车或液压车进行二次倒运。在二次倒运时应注意使用工具的完好离，防止将地坏破坏。（2）、整体吊装的通风机，搬运和吊装的绳索不得捆绑在转子和机壳回轴承盖的吊环上；现场组装的风机，绳索的捆绑不得损伤机件的表面，转子、轴颈、和轴封等处均
