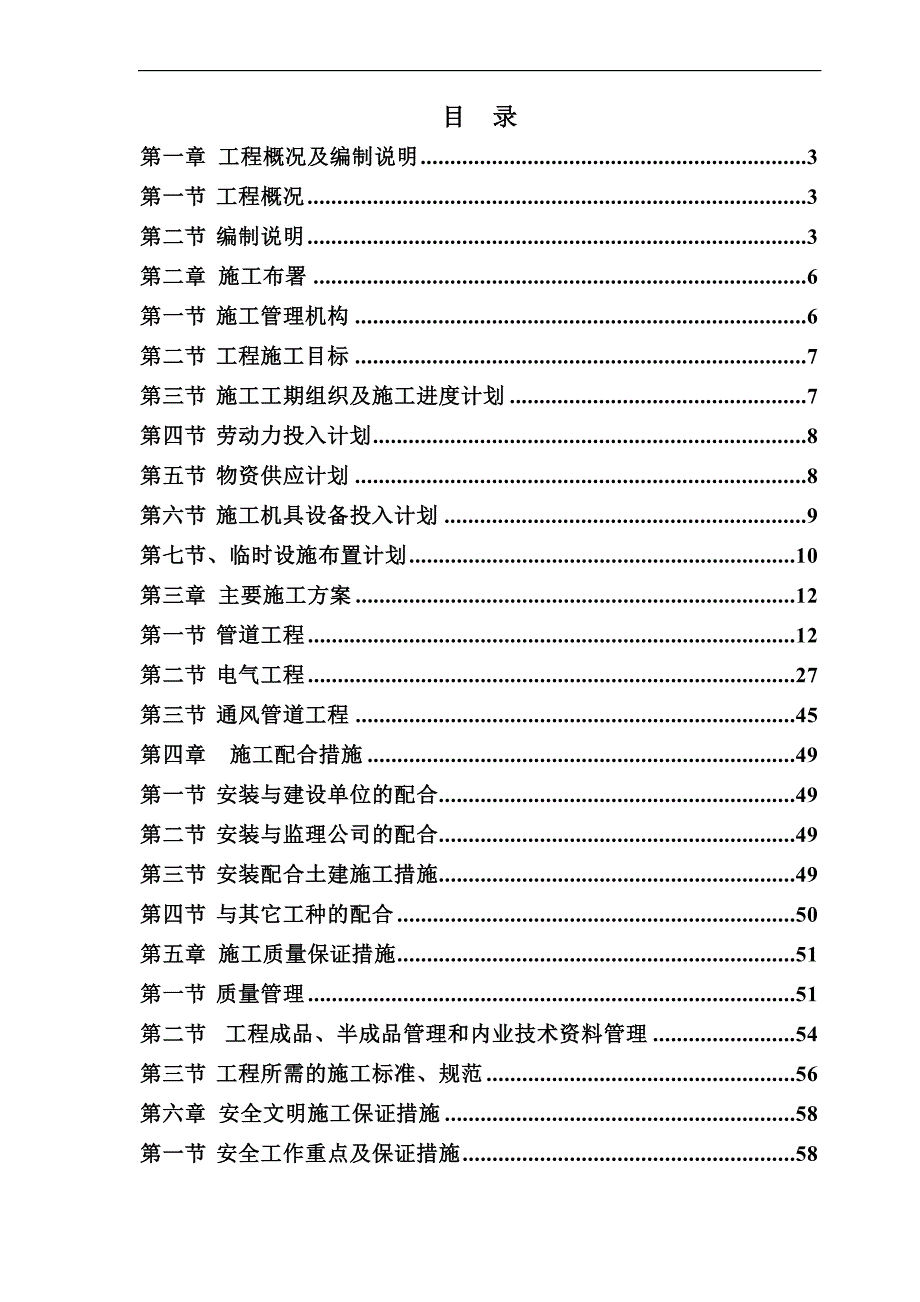

1、XX工程水电安装工程施工方案目 录第一章 工程概况及编制说明3第一节 工程概况3第二节 编制说明3第二章 施工布署6第一节 施工管理机构6第二节 工程施工目标7第三节 施工工期组织及施工进度计划7第四节 劳动力投入计划8第五节 物资供应计划8第六节 施工机具设备投入计划9第七节、临时设施布置计划10第三章 主要施工方案12第一节 管道工程12第二节 电气工程27第三节 通风管道工程45第四章 施工配合措施49第一节 安装与建设单位的配合49第二节 安装与监理公司的配合49第三节 安装配合土建施工措施49第四节 与其它工种的配合50第五章 施工质量保证措施51第一节 质量管理51第二节 工程成品
2、、半成品管理和内业技术资料管理54第三节 工程所需的施工标准、规范56第六章 安全文明施工保证措施58第一节 安全工作重点及保证措施58第二节 文明生产管理措施60第三节 施工现场消防及治安保卫工作60第七章成品保护措施62第一章 工程概况及编制说明第一节 工程概况本工程为南XX工程（水电安装工程），项目位于XX市XXx区XXx路XXx号，由一栋写字楼（1#楼，27层）、两栋住宅（2#、3#楼，25、31层）、一栋酒店（4#楼，27层）以及对应的裙楼组成，地下为总体三层地下室。项目总建筑面积165117，用地面积18509.71。基础形式：整体筏板基础；结构形式：写字楼和酒店为框剪结构、住宅楼
3、为剪力墙结构。序号项目内 容1工程名称XX工程2建设地点XX市XX区XX路XXx号3建设规模总建筑面积1651174质量标准达到国家施工验收规范合格标准5安全文明标准杜绝死亡及重伤事件，轻伤率低于2，达到区级安全文明工地的各项指标和要求。6工期要求计划工期为613日历天。计划开竣工日期：2015年3月12日至2017年11月17日。若因非施工原因造成的停工或工期延误，计划相应推迟。(具体开工时间以开工令为准）7施工范围施工设计图纸的所有内容，包括给排水及电气安装等。8建设单位XX有限公司9设计单位XXx设计院第二节 编制说明本施工方案是根据XX工程水电施工图纸，在对工程现场察勘基础上，结合有关
4、施工规范、标准和以往同类工程施工中的经验和作法编制而成，作为指导施工的施工技术文件。本施工方案的编制包括工程施工组织部署，工期进度安排，主要资源投入计划，技术、质量、安全保证措施，工程内容包括电气系统、给排水系统及暖通系统，但不包括所有消防工程。本施工方案编制依据：1.目前工程现场施工条件；2. XX工程施工图纸：电施、水施、暖施；3. 国家现行的有关施工验收规范、标准。序号规范、标准名称代号1建筑工程施工质量验收统一标准GB50300-20132建筑工程施工质量评价标准GB/T50375-20063建筑给水排水及采暖工程施工质量验收规范GB50242-20024通风与空调工程施工质量验收规范
5、GB50243-20025机械设备安装工程施工及验收通用规范GB50231-20096工程建设施工企业质量管理规范GB/T50430-20077工业安装工程质量检验统一标准GB50252-20108连续输送设备安装工程施工及验收规范GB50270-20109建筑电气安装工程质量验收规范GB50303-200210建筑物防雷工程施工与质量验收规范GB50601-201011通风与空调工程施工规范GB50738-201112采暖通风与空气调节工程检测技术规程JGJ/T260-201113电气装置安装工程电缆线路施工及验收规范GB50168-200614电气装置安装工程接地装置施工及验收规范GB50
6、169-200615建筑电气工程施工工艺标准ZJQ00-SG-006-200316建筑电气照明装置施工及验收规范GB50617-201017建筑工程项目管理规范GB/T50326-200618住宅建筑规范GB50368-200519安全防范工程技术标准GB50348-200420建筑工程资料管理规程JGJ/T185-200921建筑施工组织设计规范GB/T50502-200922建筑施工安全技术统一规范GB50870-201323施工企业安全生产管理规范GB50656-201124建筑节能工程施工质量验收规范GB50411-200725建设工程施工现场供用电安全规范GB50194-201426
7、建筑机械使用安全技术规程JGJ33-201227施工现场临时用电安全技术规范JGJ46-200528建筑施工安全检查标准JGJ59-201129建筑施工高处作业安全技术规范JGJ80-199130工程测量规范GB50026-200731建筑工程文件归档整理规范GB/T50328-2014第二章 施工布署第一节 施工管理机构为了保证工程的施工质量、进度，满足各方要求，根据工程的特点，抽调经验丰富的施工管理人员组成“XX工程水电安装工程部”，主要其主要架构如下：水电安装工程部负责人技术负责人现场负责人管道施工员电气施工员设备施工员材料采购员质安员行政劳资员造价员材料保管员资料员施工作业层管工一班管
8、工二班电工一班电工二班防腐油漆综合班组第二节 工程施工目标在本工程中，我们的施工目标是： (1)质量目标: 确保工程合格。(2)工期目标：确保合同规定的总工期。(3)安全目标：以安全第一的方针作指导，认真组织施工安全工作，杜绝伤亡事故发生，轻伤频率小于20。(4)文明施工目标： 加强施工现场标准化管理，满足文明施工现场要求。第三节 施工工期组织及施工进度计划一、 施工工期网络进度计划根据工程施工条件,本着以土建提供的条件为基础，积极创造施工条件的原则，合理进行施工布署。在工程开工进行后，积极配合土建单位搞好安装的预留预埋工作，保证土建的主体施工进度。在土建主体施工到地地下室筏板基础时，即行进场
9、。本水电安装计划工期为：2016年3月18日至2017年11月17日，各工序、工种根据土建进度及现场情况与主体工程时展紧密结合。二、施工工期组织原则1、坚持集中力量保证工程施工的原则,集中公司优势力量,在技术人员和后勤、机具、资金上确保工程的顺利进行。2、坚持与其它施工单位密切配合的原则,互创工作面,组织好流水交叉作业与多条平行施工作业，见缝插针安排安装作业。3、以施工进度网络图为指导,确保网络图中关键线路的工期。在施工中，随实际情况，不断调整和优化网络图的各节点的施工时间，以确保工程总工期。三、工期保证措施1、加强施工计划,组织与施工配合 在施工组织上,有计划的组织平行作业和流水作业,积极配
10、合土建施工组织好预留预埋工作，视土建条件，争取安装作业提前投入。在各施工单位共同施工期间，组织好穿插作业，要从确保工程总体计划及与相关施工互创施工条件上考虑，如因故有需要，组织必要的抢工加班作业及夜间作业。2、提高机械化作业水平,努力提高工效材料设备运输及设备安装尽量采用吊车、汽车。因设计修改或其它原因发生的变更，需要在墙体楼面开孔的，采用钻孔机。提高工效，同时做到保护土建成品。3、保证物资供应,组织好预制加工作业物资供应上，首先保证预留预埋施工及预制加工所用材料供应，有计划地组织好设备、材料进场。4、增大劳动力投入劳动力投入的多少是工期保证的重要条件,为保证工期,我们将积极为该工程准备后备力
11、量,按工程进度要求,可随时投入该工程施工。5、搞好计划调整。按工程建设单位要求，积极参加现场施工协调会，随施工条件变化项目经理及时对安装进度计划进行调整，对安装进度计划进行充实和完善。第四节 劳动力投入计划根据施工条件及施工进度计划安装水电安装工程，计划投入电工15人，管道工15人，焊工3人，维护值班电工1人。第五节 物资供应计划 1、由项目施工技术人员提出材料设备需用计划。经项目材料责任人汇总，编制物资采购计划。属甲方供应的设备材料（如有），由现场指定专人办理移交或领用手续。 2、施工现场设材料库房，用以存放小型金属材料、管件、电气配件、五金材料、小型精密设备及电气设备。同时设置设备及管道、
12、型钢、管件堆场，设备及管材堆场并作好标识及四周围栏。 3、设备、材料入库，必须具有合格证、质量证书，由现场材料人员对其质量、数量进行验收合格后入库，妥善保管。现场统一建立材料、设备台帐，根据施工预算实行限额发料。 4、主要材料与设备需提前一个月订货，并按施工计划分批送到现场。5、工程需用的加工件，由施工工长提出加工件需用计划，报项目经理审批后采购。第六节 施工机具设备投入计划根据该工程施工作业的特点，为保证工期计划拟投入机具见下表： 水电安装工程拟投入的施工机具及仪表序号设 备 名 称规格型号单位数 量1.交流焊机BX3-350台22.交流焊机BX3-200台13.电动卷扬机JJM-2台14.
13、手动葫芦2t只55.液压千斤顶5t只16.空压机0.5m3台17.电动试压泵5Y-63台28.潜水泵台19.套丝机TQ3台210.砂轮切割机SAG-A台211.排气扇台412.行灯变压器台513.砂轮机 台114.电台钻Z512台215.角向磨光机回STMF-125台116.电锤钻台517.水准仪S3台118.钳工水平仪2000.4台519.地阻表L-9台120.转速表LZ-45台1第七节、临时设施布置计划一、 施工用水、用电1、安装施工用水主要用于管道试压冲洗，在项目总体安排下，根据现场临时水管布置情况，本着经济、合理的原则取用。2、现场施工临时用电，在土建的配电箱上直接取用。加工场用电，设一专用配电箱。为保证安全用电，各分配电箱设置漏电保护开关。电气线路敷设应符合建筑工程施工现场供用电安全规范的要求。二、 施工临时设施计划根据项目部的总体的要求，安排方案为：由于现场办公场地紧张，本水电安装工程部在现场以外靠近项目的地方自行租赁办公场地，在现场设置库房及现场加工区，工人宿舍及饭堂采用土建方在场外统一配置的场地并接受其统一管理，现场管理人员亦采用土建方在现场统一配置的饭堂。三、 施工平面管理为了保持良好的施工现场秩序，保证
