1、第一章 前 言工程概况拟建场地位于丰台区方庄东部，南二环路南侧，左安门路东侧，地形尚平坦，地面标高为38.38m38.82m。1#、2#住宅为28层塔式住宅楼，由14层板式住宅楼连接一个整体，住宅群南侧为1层地下车库。编制依据1、北京京岩工程有限公司提供的岩土工程勘察报告(2001-1156)；2、该工程相关图纸；3、国家及行业颁布的施工规范及规程3.1 建筑与市政降水工程技术规范(JGJ/T111-98)；3.2 建筑基坑支护技术规程(JGJ120-99)；3.3土钉支护技术标准（CECS96：97）；3.4 建筑地基基础工程施工及验收规范(GB50202-2002)；3.5 建筑地基处理技

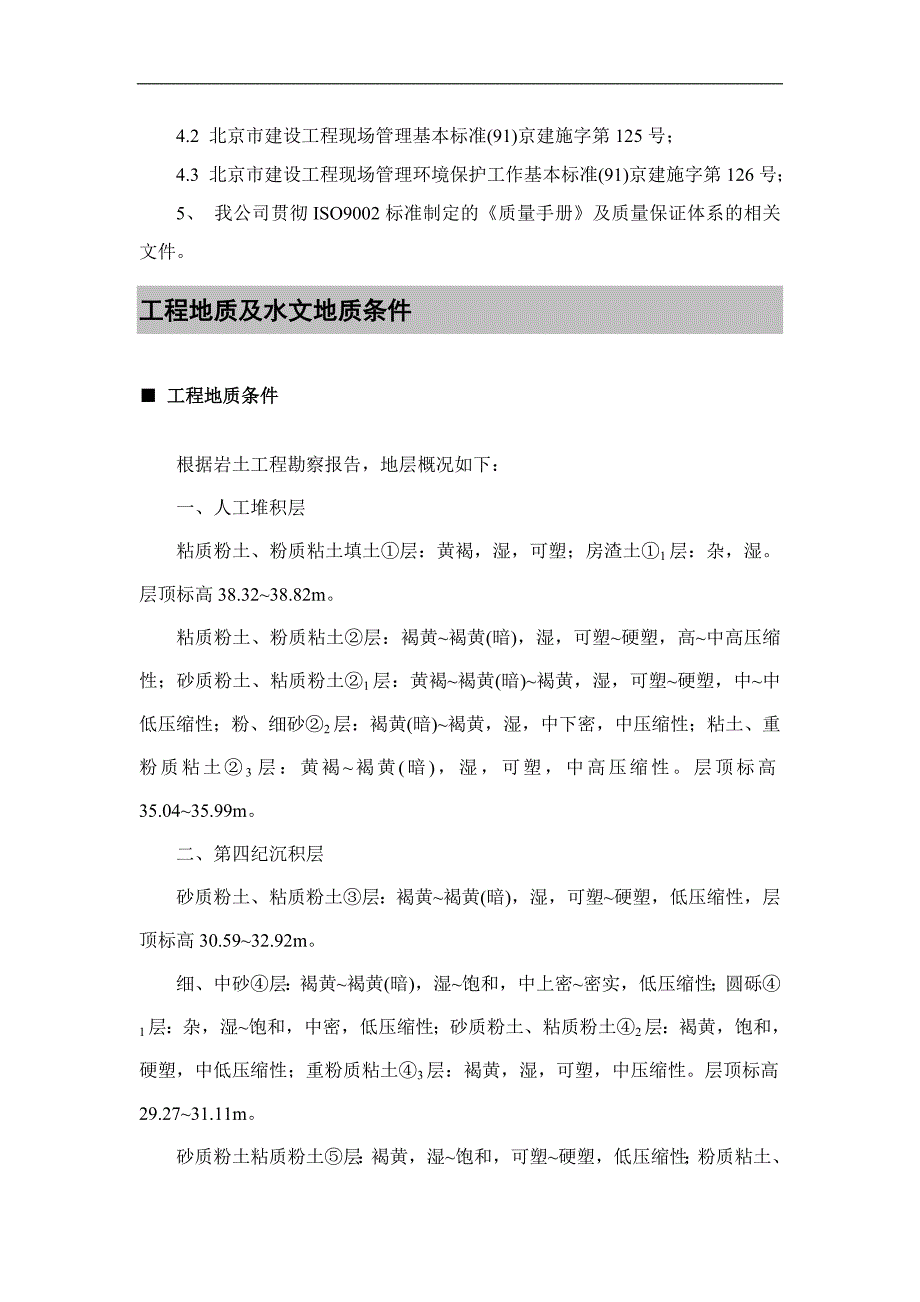

2、术规范(JGJ79-91)；3.6 建筑地基基础设计规范(GBJ7-89)；3.7 工程测量规范(GB50026-93)；3.8 施工现场临时用电技术规范(JGJ46-88)；3.9 建筑机械使用安全技术规程(JGJ33-2001)；4、 国家及北京市颁布的评定标准4.1 北京市建筑施工现场安全防护基本标准(91)京建施字第124号；4.2 北京市建设工程现场管理基本标准(91)京建施字第125号；4.3 北京市建设工程现场管理环境保护工作基本标准(91)京建施字第126号；5、 我公司贯彻ISO9002标准制定的质量手册及质量保证体系的相关文件。工程地质及水文地质条件 工程地质条件根据岩土工
3、程勘察报告，地层概况如下：一、人工堆积层粘质粉土、粉质粘土填土层：黄褐，湿，可塑；房渣土1层：杂，湿。层顶标高38.3238.82m。粘质粉土、粉质粘土层：褐黄褐黄(暗)，湿，可塑硬塑，高中高压缩性；砂质粉土、粘质粉土1层：黄褐褐黄(暗)褐黄，湿，可塑硬塑，中中低压缩性；粉、细砂2层：褐黄(暗)褐黄，湿，中下密，中压缩性；粘土、重粉质粘土3层：黄褐褐黄(暗)，湿，可塑，中高压缩性。层顶标高35.0435.99m。二、第四纪沉积层砂质粉土、粘质粉土层：褐黄褐黄(暗)，湿，可塑硬塑，低压缩性，层顶标高30.5932.92m。细、中砂层：褐黄褐黄(暗)，湿饱和，中上密密实，低压缩性；圆砾1层：杂，湿

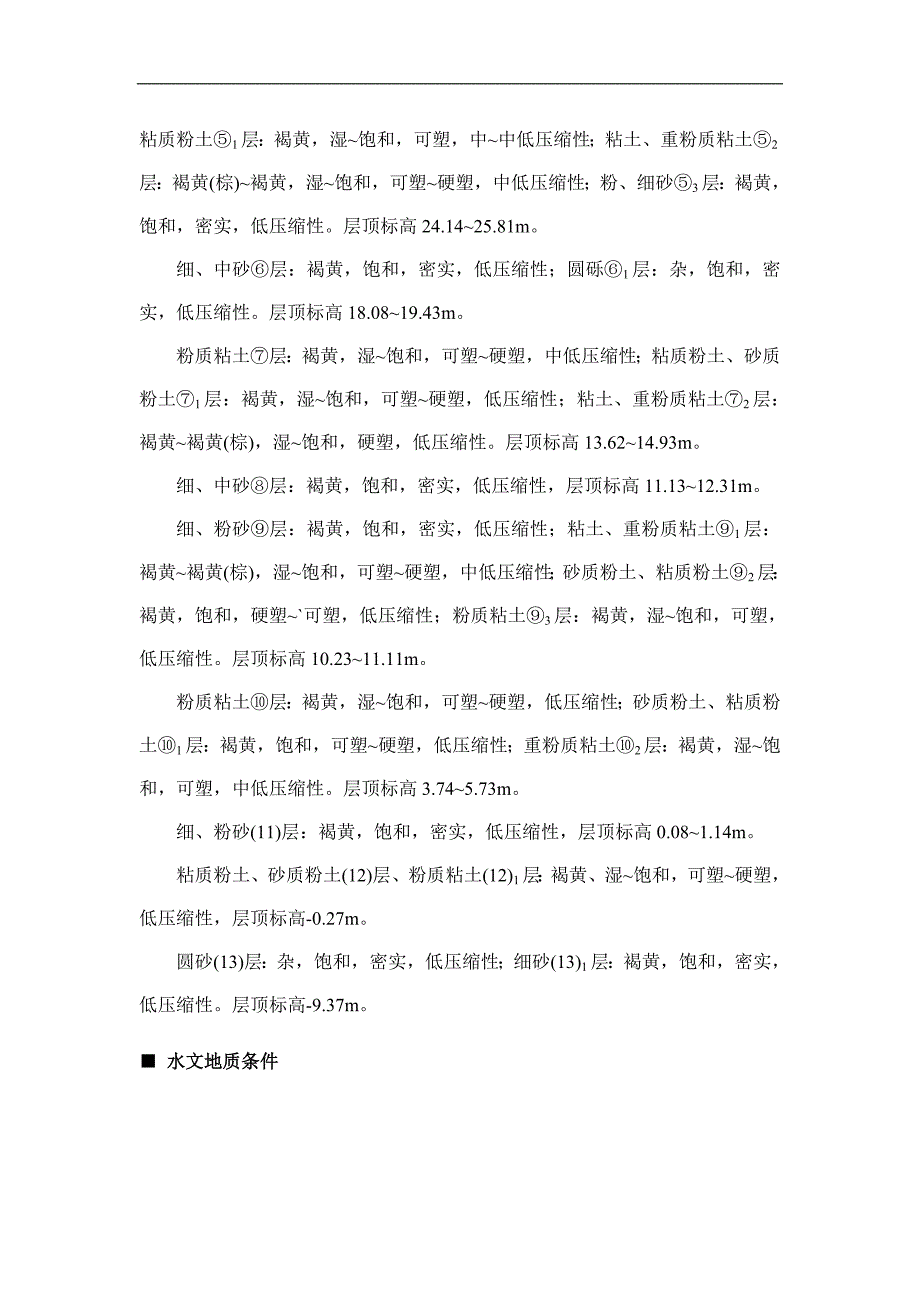

4、饱和，中密，低压缩性；砂质粉土、粘质粉土2层：褐黄，饱和，硬塑，中低压缩性；重粉质粘土3层：褐黄，湿，可塑，中压缩性。层顶标高29.2731.11m。砂质粉土粘质粉土层：褐黄，湿饱和，可塑硬塑，低压缩性；粉质粘土、粘质粉土1层：褐黄，湿饱和，可塑，中中低压缩性；粘土、重粉质粘土2层：褐黄(棕)褐黄，湿饱和，可塑硬塑，中低压缩性；粉、细砂3层：褐黄，饱和，密实，低压缩性。层顶标高24.1425.81m。细、中砂层：褐黄，饱和，密实，低压缩性；圆砾1层：杂，饱和，密实，低压缩性。层顶标高18.0819.43m。粉质粘土层：褐黄，湿饱和，可塑硬塑，中低压缩性；粘质粉土、砂质粉土1层：褐黄，湿饱和，可
5、塑硬塑，低压缩性；粘土、重粉质粘土2层：褐黄褐黄(棕)，湿饱和，硬塑，低压缩性。层顶标高13.6214.93m。细、中砂层：褐黄，饱和，密实，低压缩性，层顶标高11.1312.31m。细、粉砂层：褐黄，饱和，密实，低压缩性；粘土、重粉质粘土1层：褐黄褐黄(棕)，湿饱和，可塑硬塑，中低压缩性；砂质粉土、粘质粉土2层：褐黄，饱和，硬塑可塑，低压缩性；粉质粘土3层：褐黄，湿饱和，可塑，低压缩性。层顶标高10.2311.11m。粉质粘土层：褐黄，湿饱和，可塑硬塑，低压缩性；砂质粉土、粘质粉土1层：褐黄，饱和，可塑硬塑，低压缩性；重粉质粘土2层：褐黄，湿饱和，可塑，中低压缩性。层顶标高3.745.73m
6、。细、粉砂(11)层：褐黄，饱和，密实，低压缩性，层顶标高0.081.14m。粘质粉土、砂质粉土(12)层、粉质粘土(12)1层：褐黄、湿饱和，可塑硬塑，低压缩性，层顶标高-0.27m。圆砂(13)层：杂，饱和，密实，低压缩性；细砂(13)1层：褐黄，饱和，密实，低压缩性。层顶标高-9.37m。 水文地质条件类 型地下水静止水位埋 深(m)标 高(m)潜 水9.4010.6027.7829.09层间潜水16.0017.0021.5122.58地下水质对混凝土结构及钢筋混凝土结构中的钢筋均无腐蚀性。第二章 基坑支护设计针对本工程地质条件、基坑周边环境特点，选择基坑支护方案时充分考虑影响边坡稳定性
7、安全的不利因素，同时兼顾经济、高效的原则，基坑边坡采用土钉墙支护结构， I区坑深6.6m，放系数为1:0.2；II区坑深7.3m，采用直坡土钉墙支护(由于II区南侧已有建筑自然地面为39.30m，所以高出本基坑0.7m，土方开挖时不增加土方量)。I区土钉墙支护设计1、基坑侧壁安全等级及重要性系数安全等级取一级，重要性系数取1. 0。2、放坡坡比： 1：0.2；3、基坑深度：h6. 6m；4、坑边荷载：超载q15KPa；5、土钉布置方式：梅花型；土钉墙面层为6.5250mm250mm钢筋网和114横向压筋，喷射80mm20mm厚的C20细石混凝土，混凝土配合比为水泥：砂子：石屑=1：2.5：2；
8、坡顶四周做1.0m宽散水，做法同土钉墙面层，坡比0.02：1。6、土钉设计数据见附图。II区土钉墙支护设计1、基坑侧壁安全等级及重要性系数安全等级取一级，重要性系数取1. 0。2、该区为直坡土钉，不放坡；3、基坑深度：h7. 3m；4、坑边荷载：超载q20KPa；5、土钉布置方式：梅花型；土钉墙面层为6.5250mm250mm钢筋网和114横向压筋，喷射80mm20mm厚的C20细石混凝土，混凝土配合比为水泥：砂子：石屑=1：2.5：2；坡顶四周做1.0m宽散水，做法同土钉墙面层，坡比0.02：1。6、支护剖面图详见附图说明：由于地质条件的复杂性，如施工现场实际情况与方案不统一，边坡土钉的实际
9、排数，土钉长度和间距应根据实际情况由现场技术负责人做相应调整。调整后参数须上报设计人。如果基坑周边有管线、边坡土体含水量较大，支护施工时须调整设计方案做特殊支护。第三章 CFG桩设计1、设计计算（1）单桩承载力标准值Rk按下式计算K安全系数(或调整系数)Sp桩的周长(m)n有效桩长范围内的土层数qsi桩侧第i层土的极限侧摩阻力标准值(kPa)Li第i层土厚度(m)qp桩端土极限阻力标准值(kPa)Ap桩的截面积(m2)（2） 复合地基面积置换率按下式计算m面积置换率桩间土强度提高系数，取1.0。桩间土强度发挥系数，本工程取0.75。（3）桩间距S正方形布桩时 2、设计参数（1） 场地0.000
10、=40.400m 基础砼垫层底标高32.01m 设计桩顶标高31.81m（2） 桩径d=410mm 采用螺旋钻成孔，中心压灌施工工艺。（3） 桩长：有效桩长14.5m，保护桩长0.3m。总桩数约462根。（4） 桩端以进入层细中砂不小于500mm为控制。（5） 桩间距为1.5m。（6） 布桩方式：正方形，满堂布置。（7） 桩体强度桩体材料采用水泥粉煤灰碎石混合料，桩体强度标号C20。（8） 褥垫层褥垫层材料采用级配砂石，最大粒径不超过30mm。厚度为200mm，夯实度为0.94。褥垫层级配砂石的碎石和砂的配比为：碎石：砂=65：35（kg/m3），碎石平均粒径520mm，可为新鲜机碎石。砂为干
11、净中粗砂。碎石和砂应充分混合后使用。施工中可用平板振动器密实。3、工程竣工后，进行3台静载荷试验以检验复合地基承载力，桩身质量可用低应变检测方法进行抽检，抽检率为总桩数的10%。第四章 施 工施工准备及部署 施工人员及设备计划n 支护工程1、施工人员计划土 钉 成 孔： 60人修坡 编网： 10人注浆 面层： 20人边坡位移观测： 2人2、施工机械设备计划洛 阳 铲： 30把注 浆 机： 1台喷 锚 机： 1台搅 浆 机： 1台空 压 机： 1台n 土方挖运工程1、施工人员计划土方挖运人数： 3055人2、施工机械设备计划挖 掘 机： 2台自 卸 车： 3055辆 其它准备1、协同甲方妥善处理
12、支护结构范围内地下管线和构筑物，必要时应明挖暴露确定其准确位置。2、落实所需各种材料，根据需要组织部分材料进场。提前进行钢筋加工。3、组织施工人员熟悉施工方案及有关规范规程。4、对施工人员进行安全责任教育。5、根据施工图纸、总进度计划、劳动力规模划分作业流水段，土方挖运专业队协调、配合。6、施工用水：考虑施工中的各工序穿插进行，施工用水需11.5管径水源34处，即可满足施工用水要求。土钉墙支护施工1、工艺流程开挖工作面、修整坡面放线定位用洛阳铲成孔插筋堵孔注浆绑扎、固定钢筋网压筋喷射砼面层砼面层养护2、坡面施工基坑开挖过程中与土方队及时协调密切配合，按设计坡比开挖，严禁超挖，及时修坡，保证坡面
13、平整度。坡面稳定性不好的部位应减少每步开挖深度，或先喷射一层细石混凝土后再进行锚喷施工。3、土钉施工坡面经检查合格后，放线定锚孔位置，用洛阳铲成孔(直径90mm)；检查孔深、孔径、锚筋长度合格后，及时插入锚筋和注浆管至距孔底250-500mm处，及时注水泥浆并二次补浆，孔口部位宜设置止浆塞；水泥浆水灰比宜为0.45-0.50。土钉长度包括弯钩长度，弯钩长20cm；弯钩处采用冷弯，与锚筋成90；锚筋沿长度方向每隔2m焊一个6.5三角形托架，使土钉居于锚孔中心。4、混凝土面层施工 在锚筋头部做喷射混凝土厚度80mm的标记。 将6.5的钢筋编成250mm250mm的网片，用插入土中的钢筋固定，用加强
14、筋压紧与锚头焊接。钢筋网片均应与上部搭接，给下步留茬，搭接长度不小于20cm，接茬避免在同一直线上，经检验合格后喷射8020mm厚C20细石混凝土。5、技术质量要求 修坡应平整，在坡面喷射混凝土支护前，应清除坡面虚土。 锚杆定位间距允许偏差100mm。 成孔深度允许偏差50mm，成孔直径允许偏差5mm。 喷射细石混凝土时，喷头与受喷面距离宜为0.6-1.2m，自下而上垂直坡面喷射，一次喷射厚度不宜小于40mm。 钢筋网与土层之间的保护层厚度不宜小于20mm。 严格按施工程序逐层施工，严禁在面层养护期间抢挖下一步土方。6、支护过程中可能遇到的问题和解决方案 由于地质条件、施工的复杂性，基坑各边坡地坪标高不一致，基坑深度也不同，边坡土钉的实际排数，土钉长度和间距应根据实际情况由技术人员做相应调整。 因地下障碍物而无法按设计孔位或设计长度进行成孔施工，可适当调整土钉入射角度、间距和位置，以避开地下障碍物。当土钉间距调整幅度超过50
