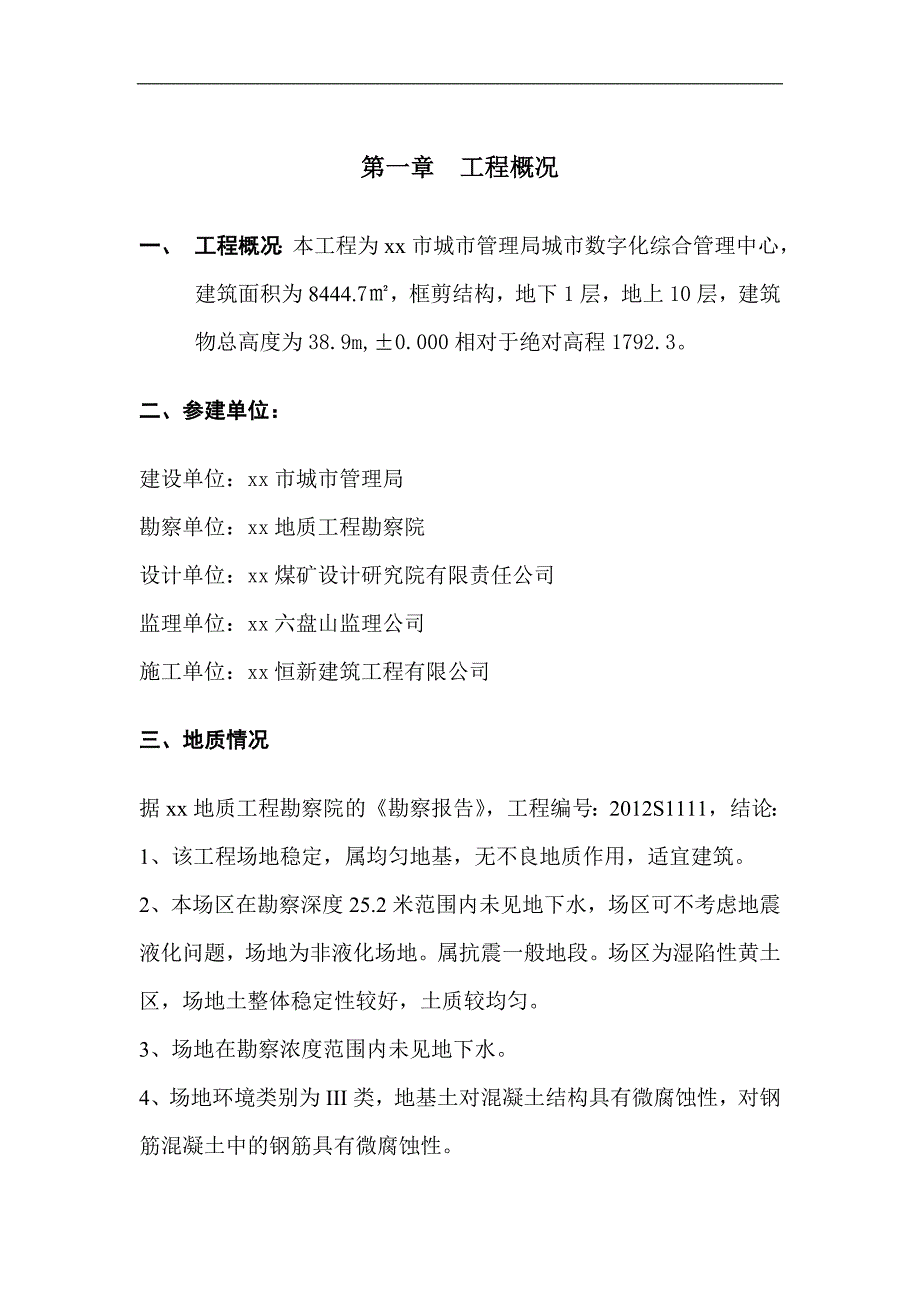

1、第一章 工程概况一、 工程概况：本工程为xx市城市管理局城市数字化综合管理中心，建筑面积为8444.7，框剪结构，地下1层，地上10层，建筑物总高度为38.9m,0.000相对于绝对高程1792.3。二、参建单位：建设单位：xx市城市管理局勘察单位：xx地质工程勘察院设计单位：xx煤矿设计研究院有限责任公司监理单位：xx六盘山监理公司施工单位：xx恒新建筑工程有限公司三、地质情况据xx地质工程勘察院的勘察报告，工程编号：2012S1111，结论：1、该工程场地稳定，属均匀地基，无不良地质作用，适宜建筑。2、本场区在勘察深度25.2米范围内未见地下水，场区可不考虑地震液化问题，场地为非液化场地。

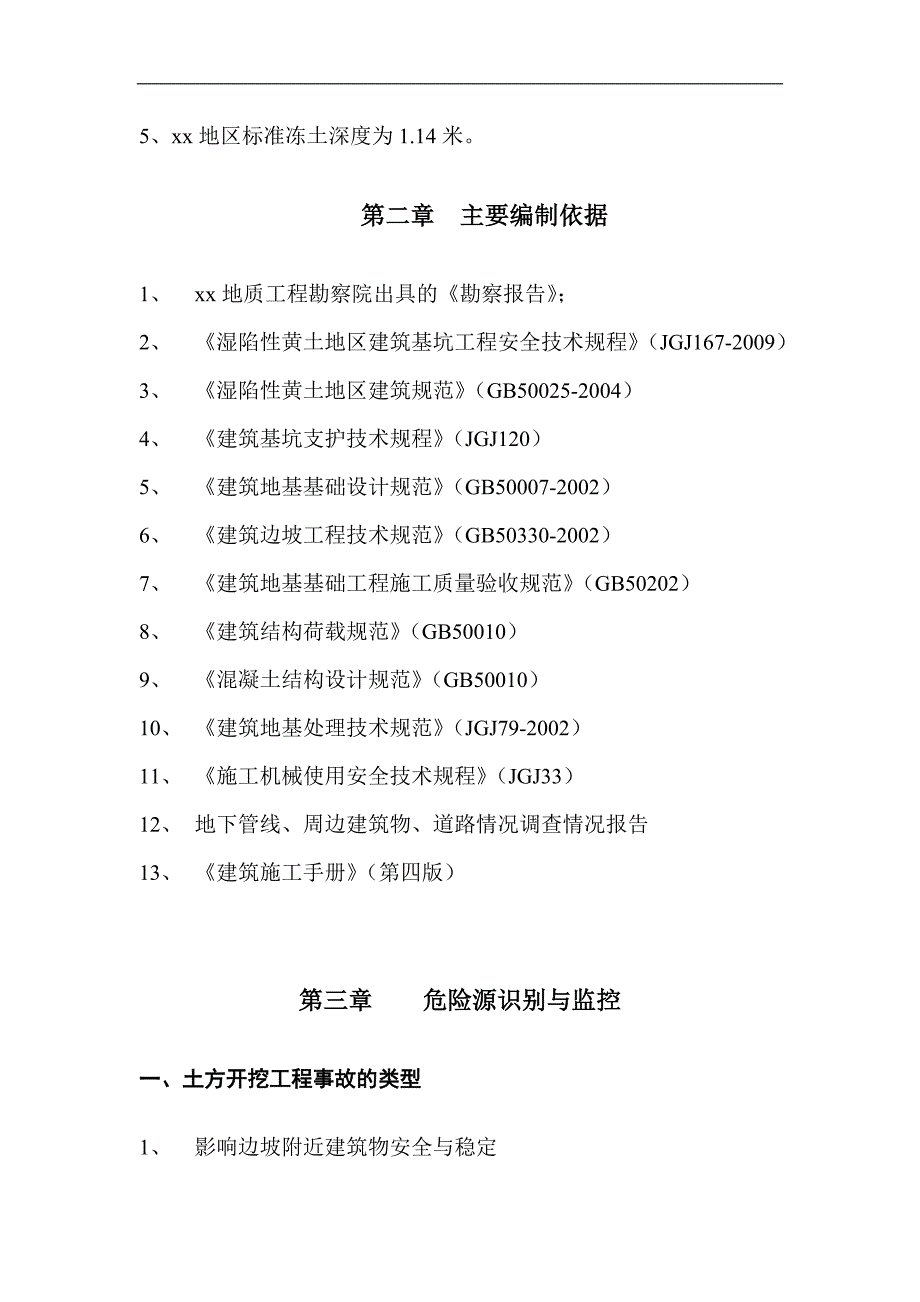

2、属抗震一般地段。场区为湿陷性黄土区，场地土整体稳定性较好，土质较均匀。3、场地在勘察浓度范围内未见地下水。4、场地环境类别为III类，地基土对混凝土结构具有微腐蚀性，对钢筋混凝土中的钢筋具有微腐蚀性。5、xx地区标准冻土深度为1.14米。 第二章 主要编制依据1、 xx地质工程勘察院出具的勘察报告；2、 湿陷性黄土地区建筑基坑工程安全技术规程（JGJ167-2009）3、 湿陷性黄土地区建筑规范（GB50025-2004）4、 建筑基坑支护技术规程（JGJ120）5、 建筑地基基础设计规范（GB50007-2002）6、 建筑边坡工程技术规范（GB50330-2002）7、 建筑地基基础工程施

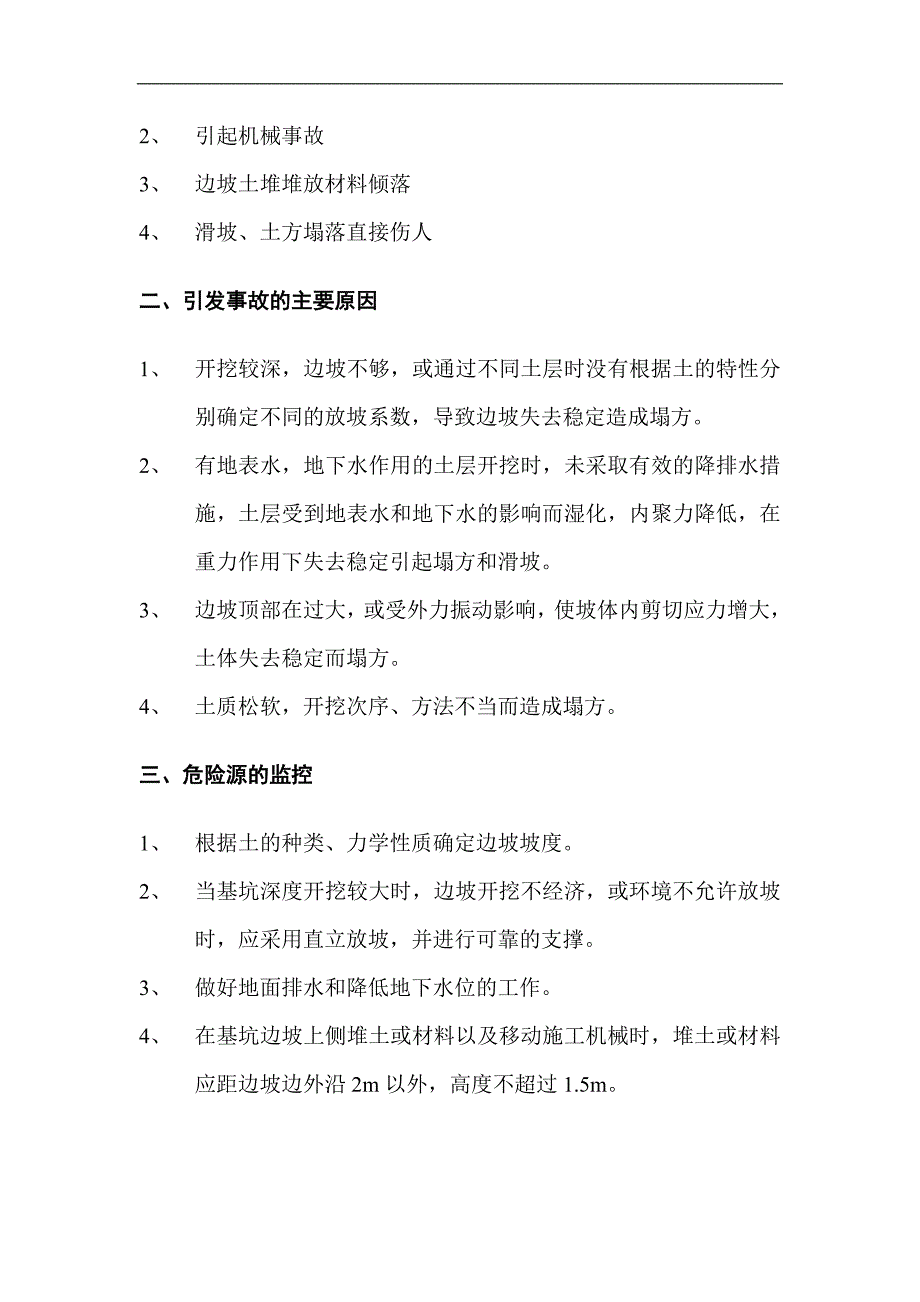

3、工质量验收规范（GB50202）8、 建筑结构荷载规范（GB50010）9、 混凝土结构设计规范（GB50010）10、 建筑地基处理技术规范（JGJ79-2002）11、 施工机械使用安全技术规程（JGJ33）12、 地下管线、周边建筑物、道路情况调查情况报告13、 建筑施工手册（第四版）第三章 危险源识别与监控一、土方开挖工程事故的类型1、 影响边坡附近建筑物安全与稳定2、 引起机械事故3、 边坡土堆堆放材料倾落4、 滑坡、土方塌落直接伤人二、引发事故的主要原因1、 开挖较深，边坡不够，或通过不同土层时没有根据土的特性分别确定不同的放坡系数，导致边坡失去稳定造成塌方。2、 有地表水，地下水
4、作用的土层开挖时，未采取有效的降排水措施，土层受到地表水和地下水的影响而湿化，内聚力降低，在重力作用下失去稳定引起塌方和滑坡。3、 边坡顶部在过大，或受外力振动影响，使坡体内剪切应力增大，土体失去稳定而塌方。4、 土质松软，开挖次序、方法不当而造成塌方。三、危险源的监控1、 根据土的种类、力学性质确定边坡坡度。2、 当基坑深度开挖较大时，边坡开挖不经济，或环境不允许放坡时，应采用直立放坡，并进行可靠的支撑。3、 做好地面排水和降低地下水位的工作。4、 在基坑边坡上侧堆土或材料以及移动施工机械时，堆土或材料应距边坡边外沿2m以外，高度不超过1.5m。 第四章 土方开挖工程安全技术设计一、安全等级
5、判别根据湿陷性黄土地区建筑基坑工程安全技术规程JGJ167-2009第3.1.4条，表3.1.4查出，该基坑为III安全等级。支护结构选型根据湿陷性黄土地区建筑基坑工程安全技术规程JGJ167-2009第3.1.13条，首选大开挖放坡地基处理形式。二、挖土边坡系数的确定范围1、 根据湿陷性黄土地区建筑基坑工程安全技术规程JGJ167-2009表5.2.2土质基坑侧壁放坡坡度允许值（高宽比），坑深7.100米，黄土类，边坡坡度为1：0.43范围内。2、 根据建筑施工手册（第四版）表6-43临时性土工构筑物挖土的边坡坡度，坑深4-8米，黄土类，边坡坡度为1：1.51：0.75范围内。3、 根据本工
6、程地质勘察报告：土壤含水量较低，可不考虑地下水影响。边坡系数确定：该基坑为临时性基坑，安全级别低。经综合分析，根据湿陷性黄土地区建筑基坑工程安全技术规程，边坡系数确定为1：0.43。三、土方施工开挖中的质量控制要点1、 对定位放线的控制控制内容主要为复核建筑物的定位桩轴线、方位和几何尺寸。根据规划红线或建筑物方格网，按设计总平面图复核建筑物的定位桩。可采用经纬仪及标准钢卷尺进行检查校对。按设计基坑的灰线进行轴线和几何尺寸的复核，并检查方向是否与图纸一致。工程轴线控制桩设置离建筑物的距离一般不大于两倍的挖土深度；水准点标高可引测在已建的沉降已稳定的建筑物上，或在建筑物稍远的地方设置水准点并妥善保
7、护。挖土过程中要定期进行复测，校验控制桩的位置和水准点标高。2、 对土方开挖的控制控制内容主要为检查挖土标高、截面尺寸、放坡和排水。土方开挖一般应按从上往下分层分段依次进行，随时做成一定的坡势。在接近设计底标高或边坡边界时预留200-300厚的土层，用人工开挖整修，边挖边修坡，以保证不扰动土和标高符合设计要求。遇标高超挖时，不得用松土回填，应用砂、碎石或低强度混凝土填压密实到设计标高；当地基局部存在软土层，不符合设计要求时，应与勘察设计建设单位共同提出方案进行处理。挖土坡度必须按照设计坡度进行，不得随意改变。截面尺寸应按照龙门板上标出的轴线和边线进行，经常检查挖土的宽度，检查可用经纬仪和吊线锤
8、进行。挖土必须做好地表和坑内排水。 第五章 土方开挖施工要求一、阅读和检查图纸检查图纸和资料是否齐全，掌握设计内容及技术要求，了解工程规模、结构形式、特点、工程量和质量要求；熟悉土层地质、水文勘察资料；审查地基处理和基础设计；核对平面和坑底标高，图纸相互间有无错误和矛盾；搞清地下构筑物、基础平面与地下设施管路的关系；会审图纸，与设计建筑单位进行图纸会审，确认设计意图与施工理解完全贯通；确定室内外高差。好开挖程序，明确各专业工序间配合关系、施工工期要求；并向参加施工人员层层进行技术交底。二、勘察施工现场摸清工程场地情况，收集施工需要的各项资料，包括施工场地地形、地貌、地质水文、河流、运输道路、地
9、下基础、管线、电缆基坑、防空洞、地面上施工范围内的堆积物和障碍物状况，供水、供电、通信情况，防洪排水系统等等。为施工规划提供可靠的资料和数据。经施工现场勘查：按照土地、规划部门出具的“土地使用证”“规划许可证”，施工场地地处开发区xx市城市管理局以东，东临，南，上下水管和暖管道均已建好，直对施工现场有一污水井，与给排水公司联系，可以接通；该处给水管井，经与给水公司商议，同意在此处接通，另已安装变压、配电。该处地势缓平，无起伏、沟豁；无泉水、河流；根据勘察报告，该处地下水在44米以下。场地内无明显建筑遗迹、坟墓；请电力、通信、广播电视、市政部门现场检查，均无底线管线通过；地上也无架空线路通过；经
10、现场洛阳铲钎探8米深，间距1.5米，场地地下无埋藏坟墓、暗井；经对场地土样含水量检测，最大含水量与地质勘察报告相符。该工程场地东、西、南侧建筑用地范围为开用地，开挖、放坡、防护距离，满足施工需要。三、编制施工方案1、 施工前准备1） 熟悉地质勘察资料，勘察现场，了解地形、地貌、水文、地层、地下埋设物、地上障碍物、临近建筑物以及水、电供应、道路运输情况。2） 按设计和施工要求，做好施工区域四通一平工作，对不宜留做填土或回填土的软土层、垃圾、草皮等应全部清除。3） 为了便于施工时有利于基坑边坡稳定，土方开挖前先做好定位放线工作，按基坑维护图纸要求，沿基坑开挖面放好开挖边线。4） 因基坑深度在自然地
11、坪以下为7.100米，土方开挖由专人指挥，土方开挖的特点是深度大、土方量大、要求工期短，施工难度大是本工程的重点。搞好现场的施工管理至关重要。为此项目部安排现场专职人员2名及测量人员对土方挖运深度、进度、土方堆放场地、高度要求进行控制，放线定位要准，坑口线误差小于50。施工中要按要求进行分层分段开挖，以防止土方塌方。5） 整个工程土方开挖选用2台铲挖土机挖土，3辆20T自卸汽车运土至指定地点，2台装载机堆运土方。2、 土方开挖方法1） 设置2层平台分层开挖。基坑第一阶开挖至-4.5米，基坑第二阶开挖至-7.100米。基坑内挖出的土，堆放距离与基坑的边缘不小于2米，堆土高度不大于1.5米。考虑堆
12、土对现场边坡稳定性的影响，余土外运至指定堆土场，从基坑一端开始向后退挖。第二次挖止设计标高上150-200，保留原状土，结合测量、人工开挖整平。在基坑东南角和西北角位置设置一条斜道，宽度6米，坡度10%，作为土方车辆进出基坑的通道。2） 在选定的部位第一次开挖从自然地坪挖深3-3.5米。3） 基坑开挖应遵循先深后浅的的施工程序，挖土自上而下水平分段进行，边挖边检查坑底宽度，宽度不够时及时整修，每2米放一次坡，到设计标高再统一进行一次修坡清底。4） 经测量检查，基坑深度各项尺寸达到设计要求时，拆除动土坡道。土坡最后边挖边按照设计坡度整修。3、 土方开挖技术要求1） 挖土机械操作人员必须听从技术人
13、员现场指挥，严禁土方超挖，防止扰动土体，如有局部超挖则对超挖部分采用级配砂石回填。2） 土方开挖工程标高平整度要求见（表一）土方开挖工程质量检验标准（） 表一项目序号内 容允许偏差或允许值柱基基坑基槽挖土场地平整管沟地（路）面基层检验方法人工机械主控项目1标高-503050-50-50水准仪2长度、宽度（有设计中心向两边量）+200+300+500+100经纬仪，用钢尺量-50-100-1503边坡观察或用坡尺量一般项目1表面平整度2020502020观察或土样分析2基底土性设计要求3） 挖土机械施工中配置施工员、质检员、技术员、安全员密切配合监控、指挥，基坑开挖自东向西挖，要做到轻掀、慢移、
14、轻放、严禁碰撞工程控制桩，并在施工中经常检查施工控制桩。4） 挖土接近坑底时，由现场施工员测量坑底标高，校对坑底各部尺寸。 第六章 土方开挖质量检查与验收一、 基坑开挖完毕，技术人员会同资料员整理资料，核对数据，报请监理单位验收、审查无误时，申请验槽。二、 拴好各轴线，用石灰进出基础边线，标出地基开挖标高桩。、三、 会同建设单位、勘察单位、建设单位、监理单位与质量监督部门共同到施工现场检查。四、 检查内容：对照图纸检查基坑设计标高，放大尺寸，轴线尺寸。对照地质勘察报告检查土质情况。检查有无破坏原状土结构扰动现象，在基坑内布置钎探，间距1.5米洛阳铲探孔，检查基坑下土质变化情况。经检查验收合格，填写验槽记录，并经各方签认。 第七章 土方开挖工程安全管理与日常维护一、土方开挖工程安全措施1、 机械开挖时，严禁机械影响范围内站人，开挖要自上而下，逐层进行，严禁先挖坡脚，一次成型的危险作业。2、 基坑开挖时应严格按照要求放坡，操作时应随时注意边坡的稳定动向，发现异常现象立即停工，及时报告采取措施加固处理。3、 基坑四周据基坑边0.8米设置防护栏，人员上下要有专用通道。防护栏用A48钢管，立杆间距4米，高出自然地面1.2米，埋深0.5米，挂设密目网。悬挂警示牌，夜间加设红色灯标志。（见附图）4、 严禁向坑内乱扔杂物。5、 施工人员休息要远离基坑边沿
