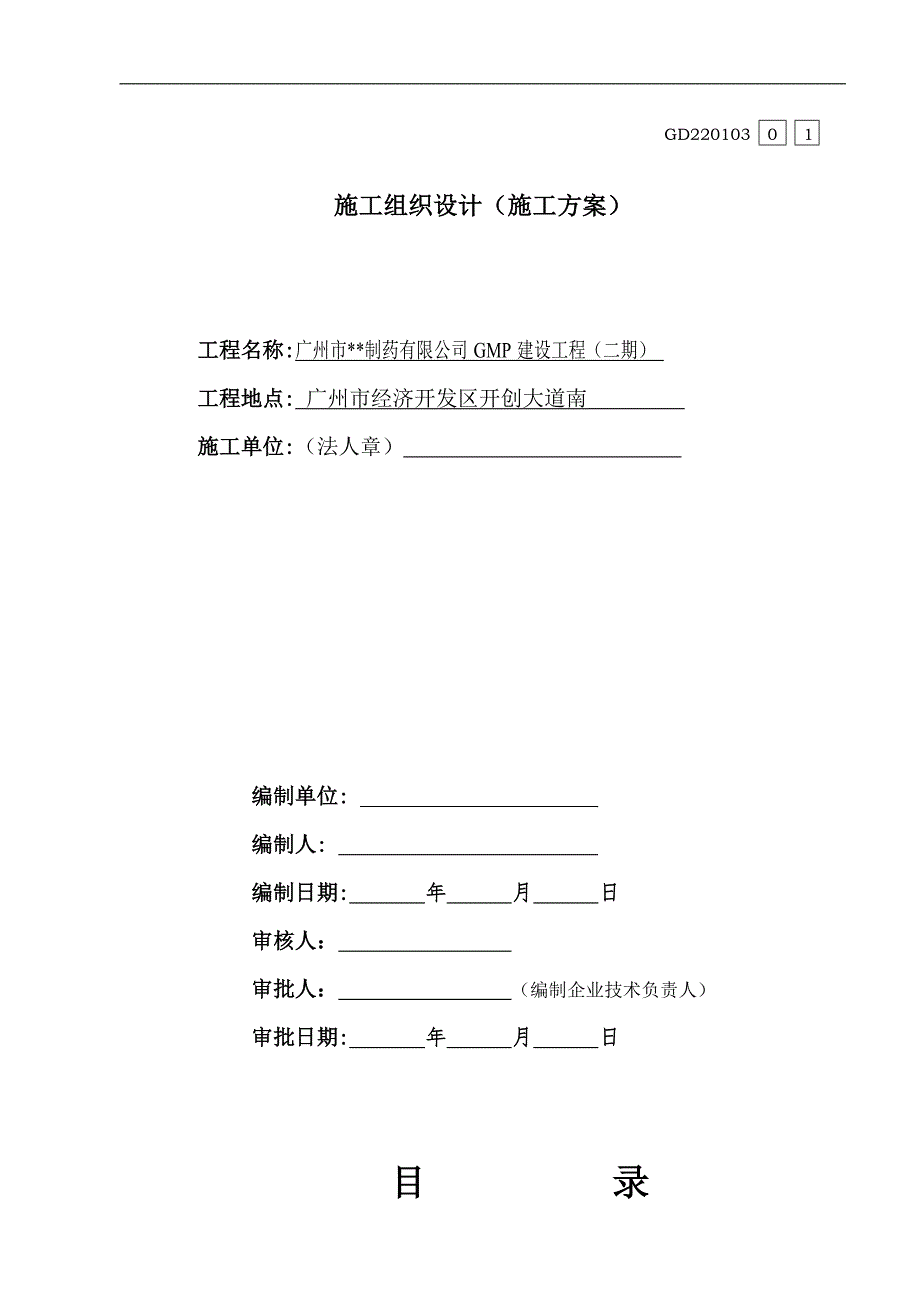

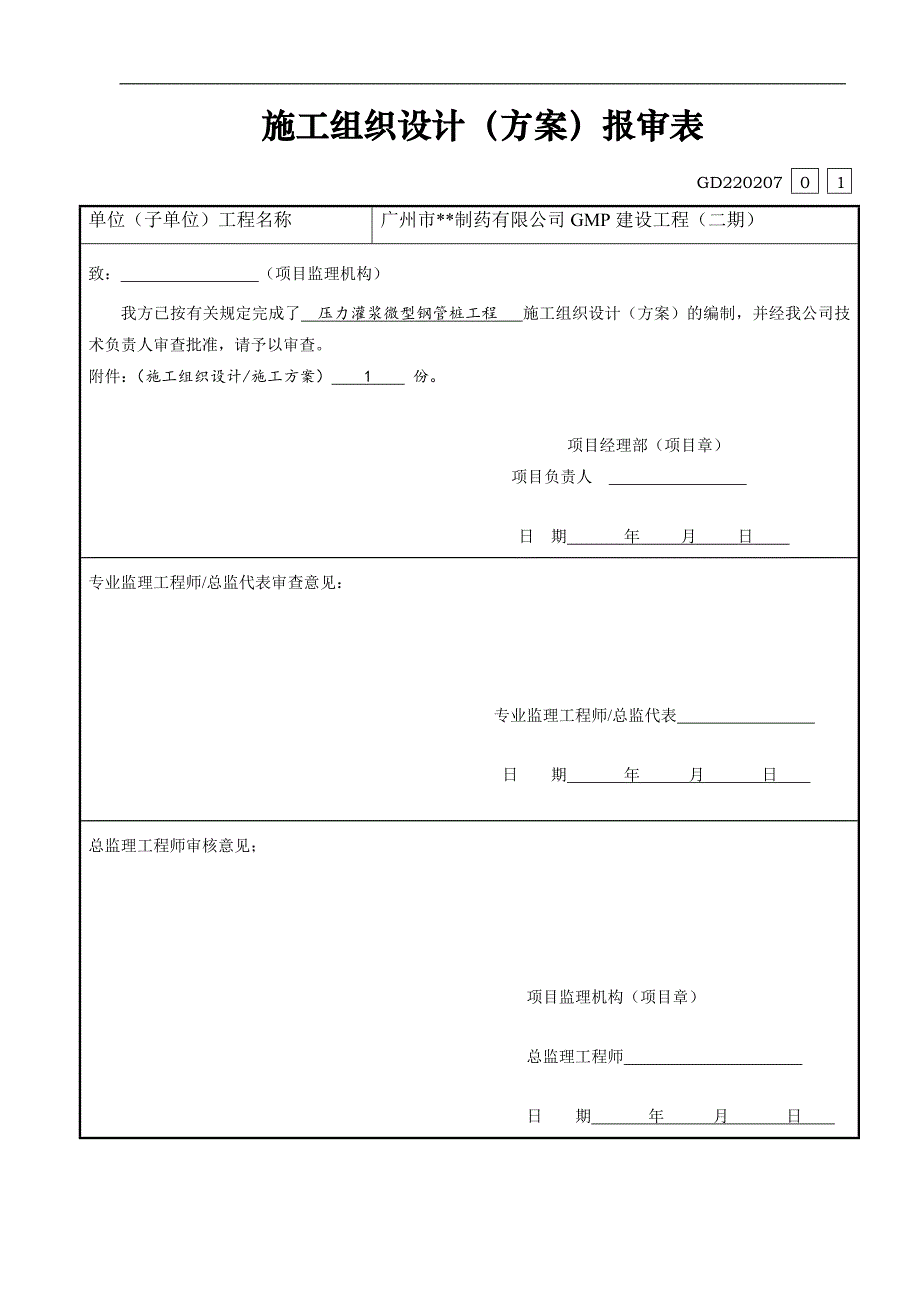

1、施工组织设计（方案）报审表 GD220207 0 1 单位（子单位）工程名称广州市*制药有限公司GMP建设工程（二期）致： （项目监理机构）我方已按有关规定完成了 压力灌浆微型钢管桩工程 施工组织设计（方案）的编制，并经我公司技术负责人审查批准，请予以审查。附件：（施工组织设计/施工方案） 1 份。项目经理部（项目章） 项目负责人 日 期 年 月 日 专业监理工程师/总监代表审查意见： 专业监理工程师/总监代表 日 期 年 月 日 总监理工程师审核意见；项目监理机构（项目章） 总监理工程师 日 期 年 月 日 GD220103 0 1 施工组织设计（施工方案） 工程名称:广州市*制药有限公司G

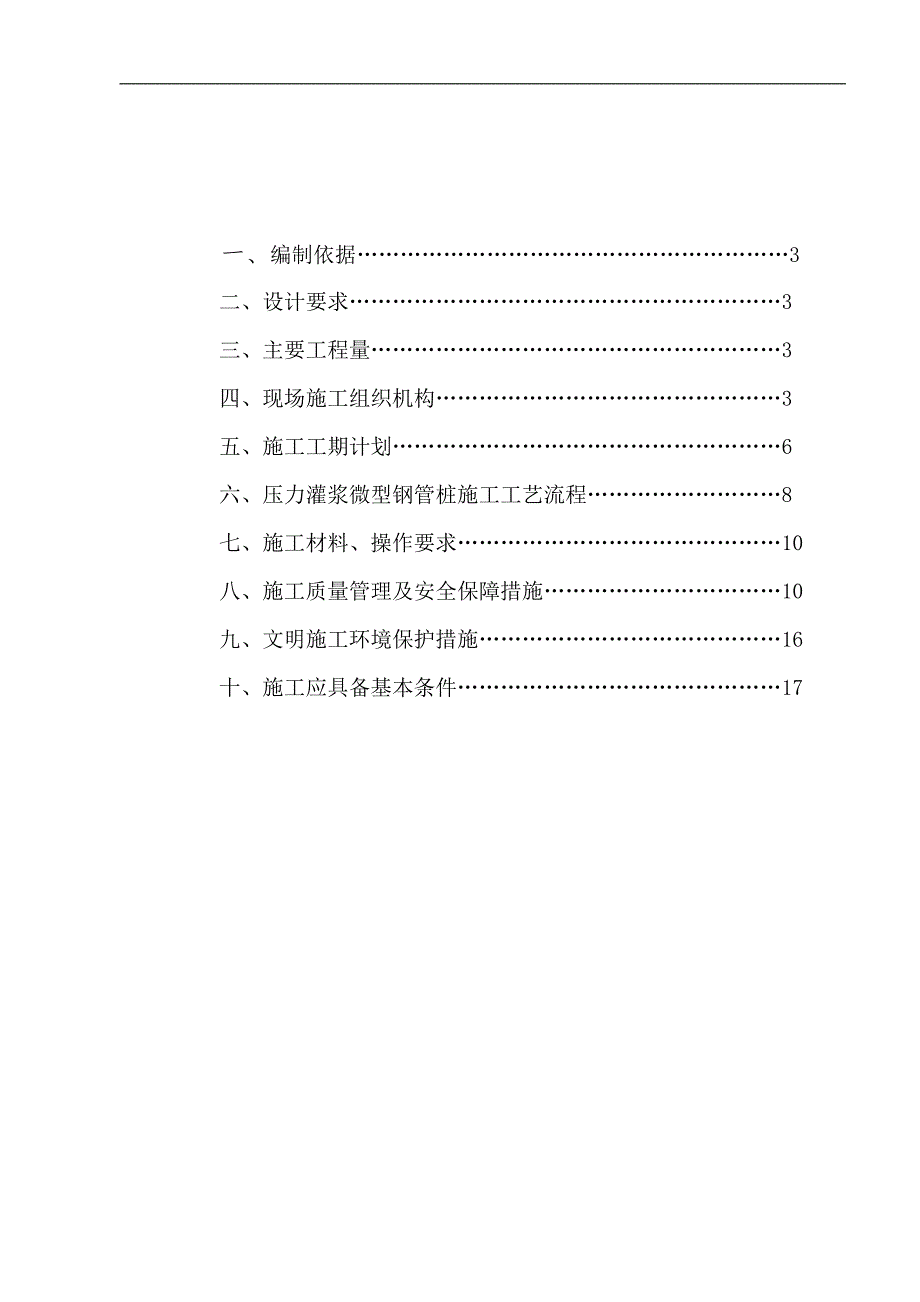

2、MP建设工程（二期） 工程地点: 广州市经济开发区开创大道南 施工单位:（法人章） 编制单位: 编制人: 编制日期: 年 月 日审核人： 审批人： （编制企业技术负责人）审批日期: 年 月 日 目 录 一、编制依据3 二、设计要求3三、主要工程量3 四、现场施工组织机构3 五、施工工期计划6 六、压力灌浆微型钢管桩施工工艺流程8 七、施工材料、操作要求10 八、施工质量管理及安全保障措施10九、文明施工环境保护措施16十、施工应具备基本条件17一、 编制依据：（1）业主提供由中国*广州设计工程有限公司设计的广州市*制药有限公司GMP建设工程（二期）桩基础局部修改图。（2）国家、省、市现行有关法
3、规、标准、技术规范，主要包括：广东省建筑地基基础施工质量验收规范（GB50202-2002）；建筑地基基础设计规范（GB5007-2002）建筑地基处理技术规范（JCJ79-2002）；建筑桩基技术规范（JGJ94-2008）（3）我单位施工队伍、技术装备能力以及以往施工同类工程的成功经验。二、设计要求：本项目施工场地位于广州市经济开发区开创大道南。因综合厂房部分地段存在较多孤石，不适而采用预应力管桩施工，设计采用压力灌浆的微型钢管桩处理。钢管为直径146、壁厚6.0mm的无缝钢管（Q345）。采用潜孔钻钻进，成孔孔径分别为：土层220mm，岩层为180mm；桩端要求进入完整中微风化岩层0.5
4、m，或入硬塑状以上的砂质粘性土强风化岩21m可终孔；预估控制桩长（现地面计起）9.023.0m，桩孔或管内灌注42.5R的素水泥浆或水泥砂浆。三、主要工程量：我公司所承担的压力灌浆微型钢管桩工程施工（成孔、清孔、配浆、灌浆、投管、投料、补浆，桩头钢筋制安）工程数量约为：工程数量表项 次项 目 名 称单 位工 作 量备 注1146*6mm（Q345）钢管桩m8730.00582根242.5R普通硅酸盐水泥吨约600.00四、现场施工组织机构项目经理：技术负责: 设备管理组材料管理组财务管理组后勤保障组工程施工组工程技术组档案管理组测试检验组施工技术部材料设备部财务部预算部后勤服务部生产负责： 压
5、力灌浆微型钢管桩制作班组压力灌浆微型钢管桩成孔班组压力灌浆微型钢管桩灌浆班组水电班组压力灌浆微型钢管桩安装班组测量定位班组质安部文明施工组安全生产组管理层负责组织管理、协调控制，负责与业主、设计、监理及其它相关单位的联系，并对作业层进行管理和指导。主要管理人员及部门管理职责详见表4.5。表4.1 主要管理人员及部门管理职责表序号管理及作业层管理职责及任务分工1项目经理协助项目指挥长工作，施工生产现场负责人。主抓生产进度、安全、文明施工，资源配置和队伍管理，负责组织指挥施工生产，各生产单位的接口界面和内部考核。2技术负责主抓技术管理工作和质量控制，并负责与监理单位、设计单位、质检站和业主的协调工
6、作，分管工程部。3施工技术部组织设计文件会审，编制实施性施工组织设计和技术交底。负责工程测量、量测、实验、隐蔽工程的检验评定，安全质量和文明施工管理，配合设计和监理工作。按照质量体系文件全面开展各项质量活动。制订技术、安全、质量等管理细则和保证措施，组织处理安全质量事故。管理变更洽商，建立技术及质量管理日志，做好项目技术档案管理工作。掌握项目各生产单位的工程进展情况，归纳分析影响进度的因素并提出改进措施。组织重点技术难题攻关，检查指导作业区的技术工作。编制施工计划，监督计划执行情况。编制竣工文件，参加工程竣工验收。4财务室编制项目成本计划和资金使用计划，确定、分析成本控制目标。负责向业主提供按
7、合同文件规定的必要递交的证明文件，办理与业主间工程款的收付。办理验工计价核算。负责合同管理、清算积累等事宜。5材料设备部分类保管好一切材料，设备的资料和报告证件等。建立管理台帐，做好各项材料消耗和库存统计工作。制订物资设备管理标准和实施办法，对工程使用的材料、机电设备的质量和管理负全责。6后勤服务部负责材料和设备订货、租赁，为项目施工提供保障。编制材料、设备供应计划，经主管经理批准后负责实施。控制项目成本，制定定（限）额发料标准，办理材料机械成本核算和费用结算。7安全生产与文明施工办安全生产与文明施工办公室是项目经理的综合协调部门，主要负责项目的安全生产与文明施工培训及检查实施、对外联络、文秘
8、、人事劳资、治安保卫及内部行政事务。五、施工工期计划 1、施工准备：平整场地、接通水电、搭建临时设施、购置原材料及设备就位等工作。进场后准备工作内容及时间安排见表5.1。2、工程进度计划 安排2台液压潜孔成孔钻机进场进行压力灌浆微型钢管桩施工，预估施工工期为40天，不可预见性情况除外。压力灌浆微型钢管桩工程施工准备计划 表5.1序号准 备工 作负 责 人实 施 人 数完 成 时 间备注第1天第2天第3天第4天1安排临住和仓库班长1人、3人2修整施工场地班长1人、3人3落实加工场地施工负责人和技术员4管线设置水电工2人5钢管加工班长1人、共3人6地下管线位置测定工程师技术员各1人7材料、配件、器
9、材购进主管材料员8各种机械试车施工负责人、各操作手9材料复验技术员、材料员10召开施工准备会工程部11安排施工全体12施工前安全检查施工负责人和安全员4、施工人员组成组成现场工程部，由我公司一名项目经理负责全面工作，配工程师1名、技术员1 名、施工员1名、共同负责技术方案实施、质量管理和解决工程进展中的技术问题。组成人员共需约16名。5、主要施工设备本项工程所需机械设备见表5.2序号设 备 名 称型 号单 位数 量备 注1液压潜孔钻机台2成孔2切割机台2钢管剪切3电焊机台2钢管焊接4砂浆搅拌机台1制浆5砂浆泵台1灌浆六、压力灌浆微型钢管桩施工工艺流程 （一）设备材料的技术参数 1、成孔（1）、
10、成孔机械 a、液压潜孔钻机。（2）、成孔要求 a、桩径土层为220mm，岩层桩径为180mm。管内灌注素水泥浆，桩端进入完整中微风化岩层0.5m，或入硬塑状砂质粘性土强风化岩21m可终孔。预估控制桩长（现地面计起）8.018.0m。2、清孔（1）采用气压或纯水泥浆清孔3、灌浆（1）、灌浆方法利用钻机钻具及泥浆泵由下到上灌浆至孔口冒出纯水泥浆为止。（2）、灌浆技术指标a、水灰比：0.6素水泥浆、水泥42.5R（3）选材表6.1名称规格、型号或种类备注水泥42.5R普通硅酸盐水泥不得使用高铝水泥水洁净水、饮用水不含高浓度氯化物（4）注浆机械 a、150型注浆机；b、小型砂浆搅拌机，容量为：0.20m3（二）压力灌浆微型钢管桩施工工艺1、成孔：采用高速油压钻机成孔，钻孔前复核测量基线、水准点及桩位，钻孔过程中不断检测桩中心及直径，并随时观察土质变化，对照复核地质报告，出入较大时应和勘察、设计单位联系，采取处理措施，成孔土层为220mm，岩层桩径为180mm。管内灌注素水泥浆，桩端进入完整中微风化岩层0.5m，或入硬塑状砂质粘性土强风化岩21m可终孔。预估控制桩长（现地面计起）8.018.0m。2、压力灌浆微型钢管桩制作：钢管顶端做成尖状，桩底端两侧分别开“V”型缺口，使部分浆体流入管外侧起到对管与侧避土体间的充填及加固作用。3、压力灌浆微型钢管桩安装：采用起吊设备，将制作好
