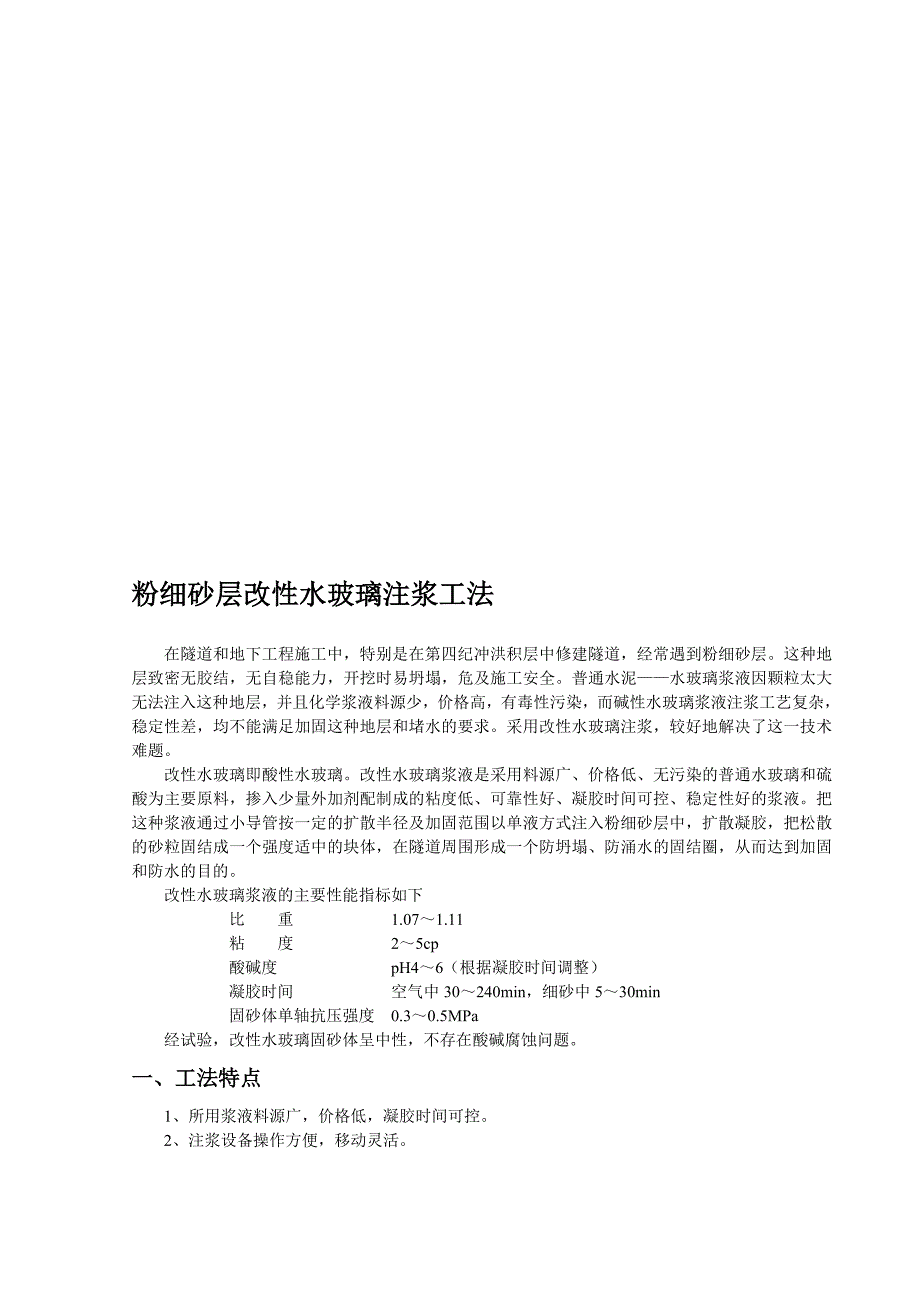

4、官苛肥慈捷酶月粉细砂层改性水玻璃注浆工法 在隧道和地下工程施工中，特别是在第四纪冲洪积层中修建隧道，经常遇到粉细砂层。这种地层致密无胶结，无自稳能力，开挖时易坍塌，危及施工安全。普通水泥水玻璃浆液因颗粒太大无法注入这种地层，并且化学浆液料源少，价格高，有毒性污染，而碱性水玻璃浆液注浆工艺复杂，稳定性差，均不能满足加固这种地层和堵水的要求。采用改性水玻璃注浆，较好地解决了这一技术难题。 改性水玻璃即酸性水玻璃。改性水玻璃浆液是采用料源广、价格低、无污染的普通水玻璃和硫酸为主要原料，掺入少量外加剂配制成的粘度低、可靠性好、凝胶时间可控、稳定性好的浆液。把这种浆液通过小导管按一定的扩散半径及加固范围
5、以单液方式注入粉细砂层中，扩散凝胶，把松散的砂粒固结成一个强度适中的块体，在隧道周围形成一个防坍塌、防涌水的固结圈，从而达到加固和防水的目的。 改性水玻璃浆液的主要性能指标如下比 重 1.071.11粘 度 25cp酸碱度 pH46（根据凝胶时间调整）凝胶时间 空气中30240min，细砂中530min固砂体单轴抗压强度 0.30.5MPa经试验，改性水玻璃固砂体呈中性，不存在酸碱腐蚀问题。一、工法特点1、所用浆液料源广，价格低，凝胶时间可控。2、注浆设备操作方便，移动灵活。二、适用范围 本工法由于采用的浆液粘度低、凝胶时间可控，固砂强度适中，故特别适宜于第四纪冲积或洪积粉细砂层的注浆加固。三

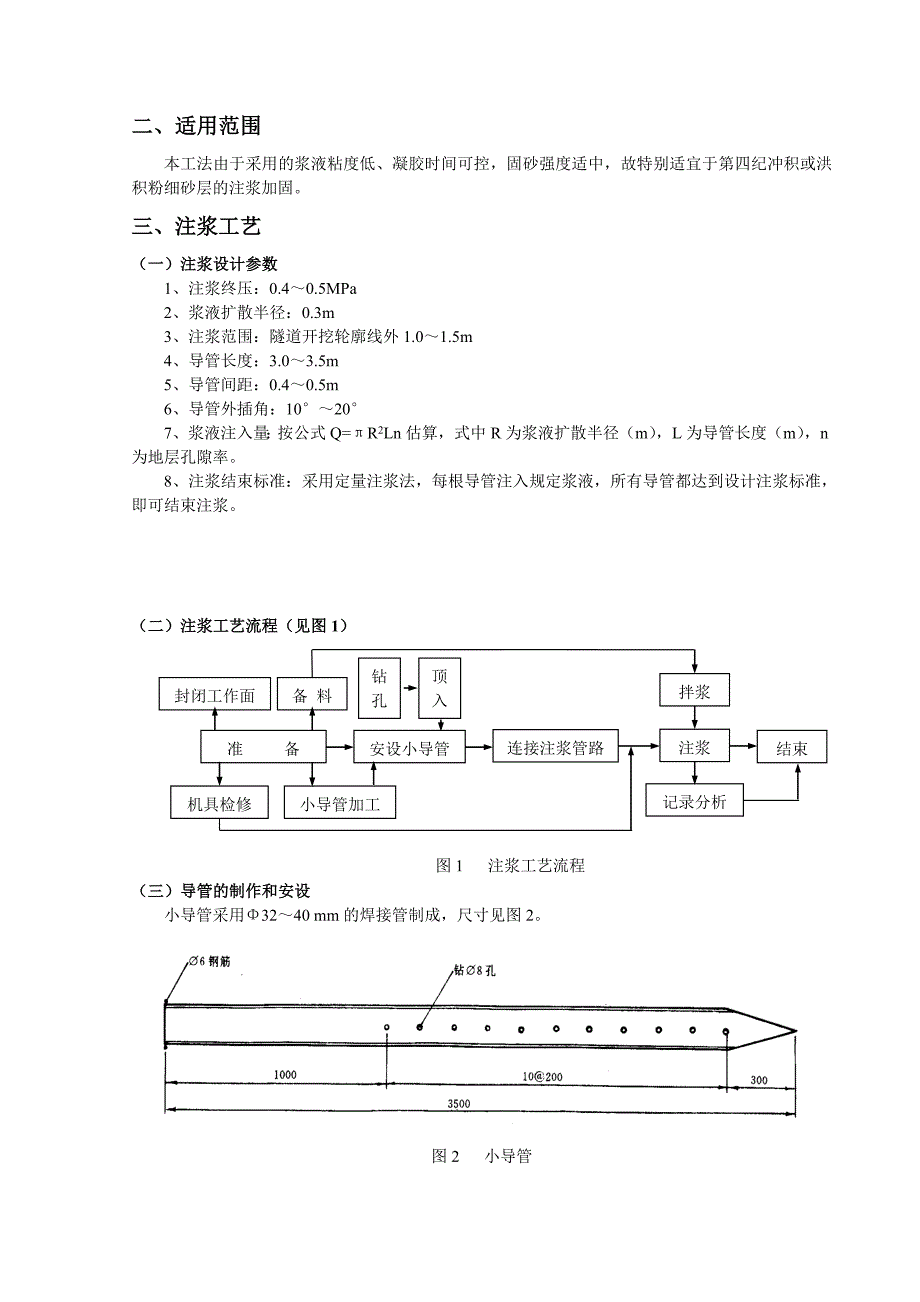

6、、注浆工艺（一）注浆设计参数1、注浆终压：0.40.5MPa2、浆液扩散半径：0.3m3、注浆范围：隧道开挖轮廓线外1.01.5m4、导管长度：3.03.5m5、导管间距：0.40.5m6、导管外插角：10207、浆液注入量：按公式Q=R2Ln估算，式中R为浆液扩散半径（m），L为导管长度（m），n为地层孔隙率。8、注浆结束标准：采用定量注浆法，每根导管注入规定浆液，所有导管都达到设计注浆标准，即可结束注浆。（二）注浆工艺流程（见图1）图1 注浆工艺流程封闭工作面连接注浆管路记录分析准 备机具检修小导管加工安设小导管备 料拌浆注浆结束钻孔顶入（三）导管的制作和安设小导管采用3240 mm的焊接
7、管制成，尺寸见图2。图2 小导管安设小导管采用引孔打入法，其步骤为：1、用风钻钻直径50mm、深2.53.0m的孔；2、用带冲击锤的风钻将导管顶入；3、用吹管将导管内的砂石吹出或用掏勺掏出；4、导管口周围用塑胶泥封堵或喷58cm的混凝土。（四）配制浆液1、原材料水玻璃：工业品，浓度20Be以上，模数3.13.3。硫 酸：工业品，浓度98以上。也可以用电镀液（废酸）代替。2、配制浆液的步骤（1）将浓水玻璃采用边加水，边搅拌，边用波美计测量的办法稀释成设计浓度（1020Be），作为甲液；（2）将浓硫酸按设计加水量加水后（浓度为l020）搅拌均匀，并加入适量的外掺剂作为乙液；（3）将一定量的甲液倒入

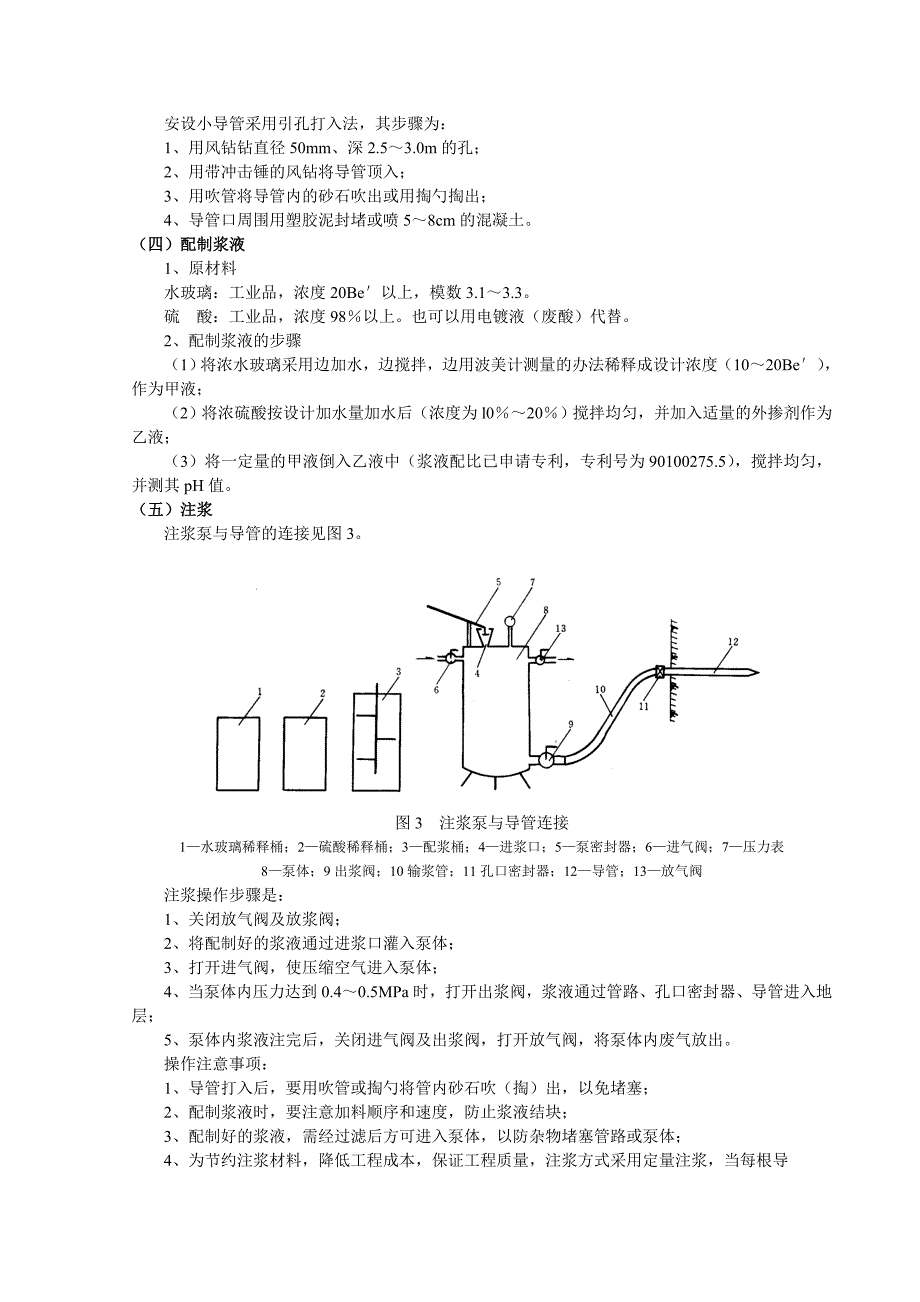

8、乙液中（浆液配比已申请专利，专利号为90100275.5），搅拌均匀，并测其pH值。（五）注浆 注浆泵与导管的连接见图3。 图3 注浆泵与导管连接1水玻璃稀释桶；2硫酸稀释桶；3配浆桶；4进浆口；5泵密封器；6进气阀；7压力表8泵体；9出浆阀；10输浆管；11孔口密封器；12导管；13放气阀注浆操作步骤是：1、关闭放气阀及放浆阀；2、将配制好的浆液通过进浆口灌入泵体；3、打开进气阀，使压缩空气进入泵体；4、当泵体内压力达到0.40.5MPa时，打开出浆阀，浆液通过管路、孔口密封器、导管进入地层；5、泵体内浆液注完后，关闭进气阀及出浆阀，打开放气阀，将泵体内废气放出。 操作注意事项：1、导管打入
9、后，要用吹管或掏勺将管内砂石吹（掏）出，以免堵塞；2、配制浆液时，要注意加料顺序和速度，防止浆液结块；3、配制好的浆液，需经过滤后方可进入泵体，以防杂物堵塞管路或泵体；4、为节约注浆材料，降低工程成本，保证工程质量，注浆方式采用定量注浆，当每根导管注入量达到设计注浆量时，即可结束注浆；5、浆液应随配随用，用多少配多少，以免造成浪费；6、注浆结束后，应对注浆泵及管路进行清洗，以保证下次注浆顺利进行；7、加强劳动保护，防止浆液沾染人体。四、注浆设备北京地铁使用的注浆设备见表1，其特点是体积小，重量轻，操作方便，移动灵活，适用大小断面。表1 注 浆 设 备序号名称规格型号单位数量备注1风动注浆泵牛角
10、泵台1自制2储浆桶0.64m3个2自制，作防酸处理3配浆桶1.0m3风力搅拌个1自制，作防酸处理4阀门QllSA-16 Dg15个35胶管25mmm6孔口密封器个5自制7压力表01.6MPa个68波美计支29酸度计支110潜水泵台1抽浆用五、劳动组织注浆施工劳动组织见表2。表2 注 浆 施 工 劳 动 组 织序号工 种人数备 注1班长1负责全面指挥工作2拌浆4包括稀释原料、配浆管3司泵24管路及孔口2负责管路连接及孔口观察5记录1合 计10六、效果检查及质量评定 注浆效果检查分施工过程中检查、结束时检查和开挖过程中检查。 注浆过程中检查主要是检查浆液凝胶时间，用现场灌砂模的办法看浆液凝胶时间是
11、否达到设计要求。 注浆结束时，检查注浆记录，看每孔注浆量是否达到结束标准，孔数是否与设计一致。 开挖时，看开挖边缘是否整齐、浆液固砂情况、浆液渗透半径等，以便为下一步修改注浆参数提供依据。 根据各阶段检查情况，评定合格与不合格。注浆过程中及结束时，如质量不合格时，应返工。开挖时发现质量不好，除在下一循环改进外，应加强支护措施。七、安全措施改性水玻璃注浆所用原材料为强酸和碱性物质，配制的浆液呈酸性。因此，在工作中除执行一般的安全规则外，还必须对施工人员进行防酸碱腐蚀的防护。这里，参照有关规定，提出劳保用品发放标准（见表3）。此外，在施工现场还应准备弱酸（硼酸）、弱碱（碳酸氢钠）水溶液，以便对烧伤
12、人员进行处理。表3 改性水琉璃注浆劳保用品发放标准序号品名单位发放标准备 注1防酸工作服套1年人如为劳动布或的卡布则为2套人年2口罩个2月人3胶乳手套副5班长筒，破损更换4防护镜副1人破损更换5毛巾条l月人6胶鞋双1人破损更换7线胶手套副1月人 八、效益分析（一）社会效益1、粉细砂层注浆技术研究成功，使第四纪冲、洪积层的注浆加固技术得到解决，从而保证了浅埋暗挖技术在各种地层中的应用，拓宽了浅埋暗挖技术的应用范围，也为城区内地铁建设奠定了基础，促使各级领导干部下决心采用造价低、少扰民的地铁“北京施工法”。2、由于注浆加固效果好，减少了喷射混凝土的回弹量，降低了粉尘，改善了工人的劳动条件。3、注浆
13、加固后，提高了围岩的稳定性，防止坍方，控制隧道拱顶下沉量和地面沉降量，保证施工安全和地面交通安全。（二）经济效益1、每m3 浆液材料费220元，而同样性质的化学浆液，每m3单价15000元。2、注浆后，减少喷混凝土回弹量，大量节约水泥，据测算，单线隧道每m可节约水泥1t，按现价计算，每km单线隧道可节约费用20万元。3、由于注浆效果好，减少了喷混凝土作业时间，避免了坍方，加快了隧道施工进度，其经济效益也十分可观。九、工程实例北京地铁复兴门西单站区间隧道，埋置于第四纪冲、洪积层中，为亚粘土、砾砂及卵石互层，粉细砂层常呈透镜状出现。隧道埋深14m左右。由于砂及砂砾层松散无胶结，垂直自稳高度仅o.7
