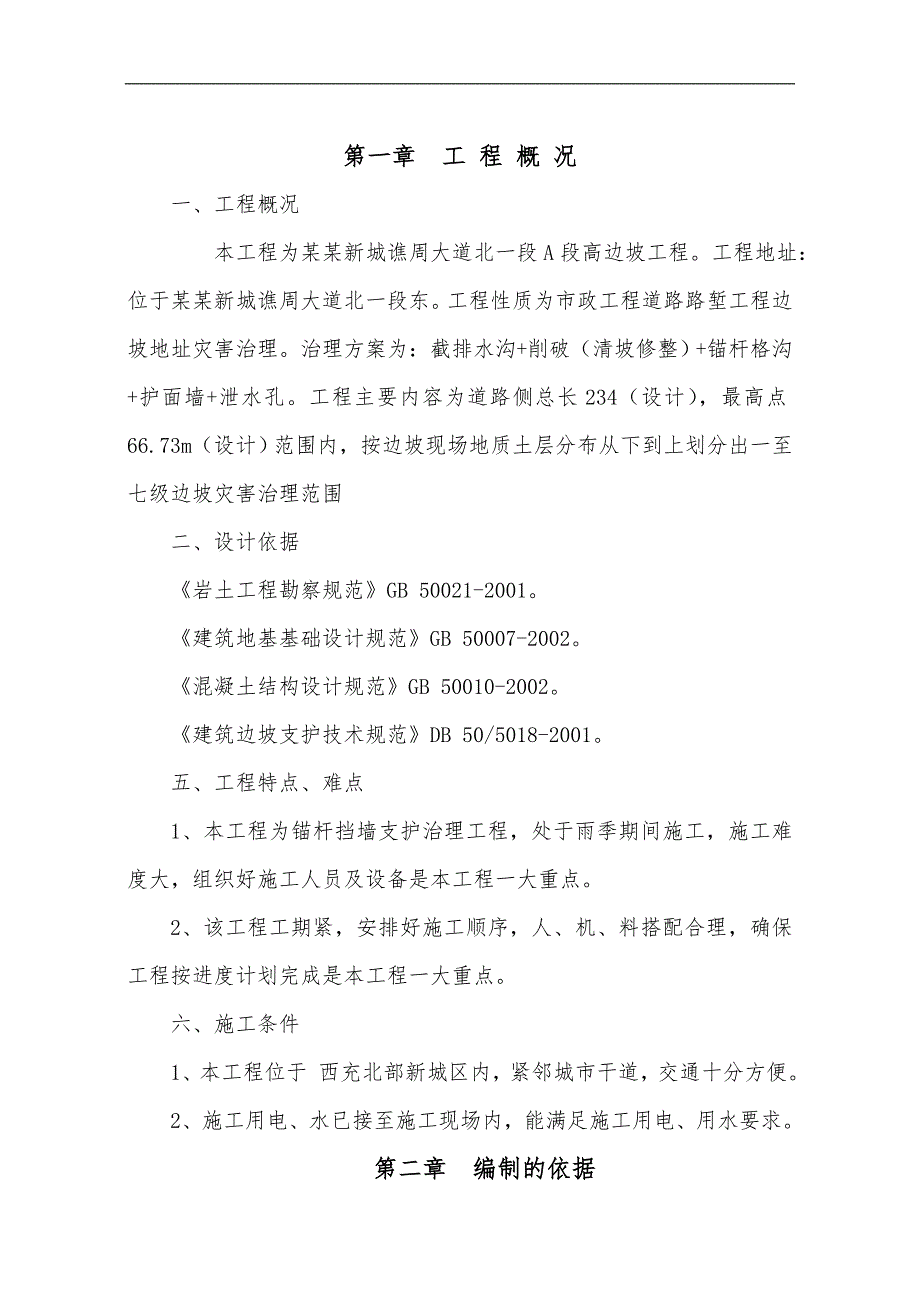

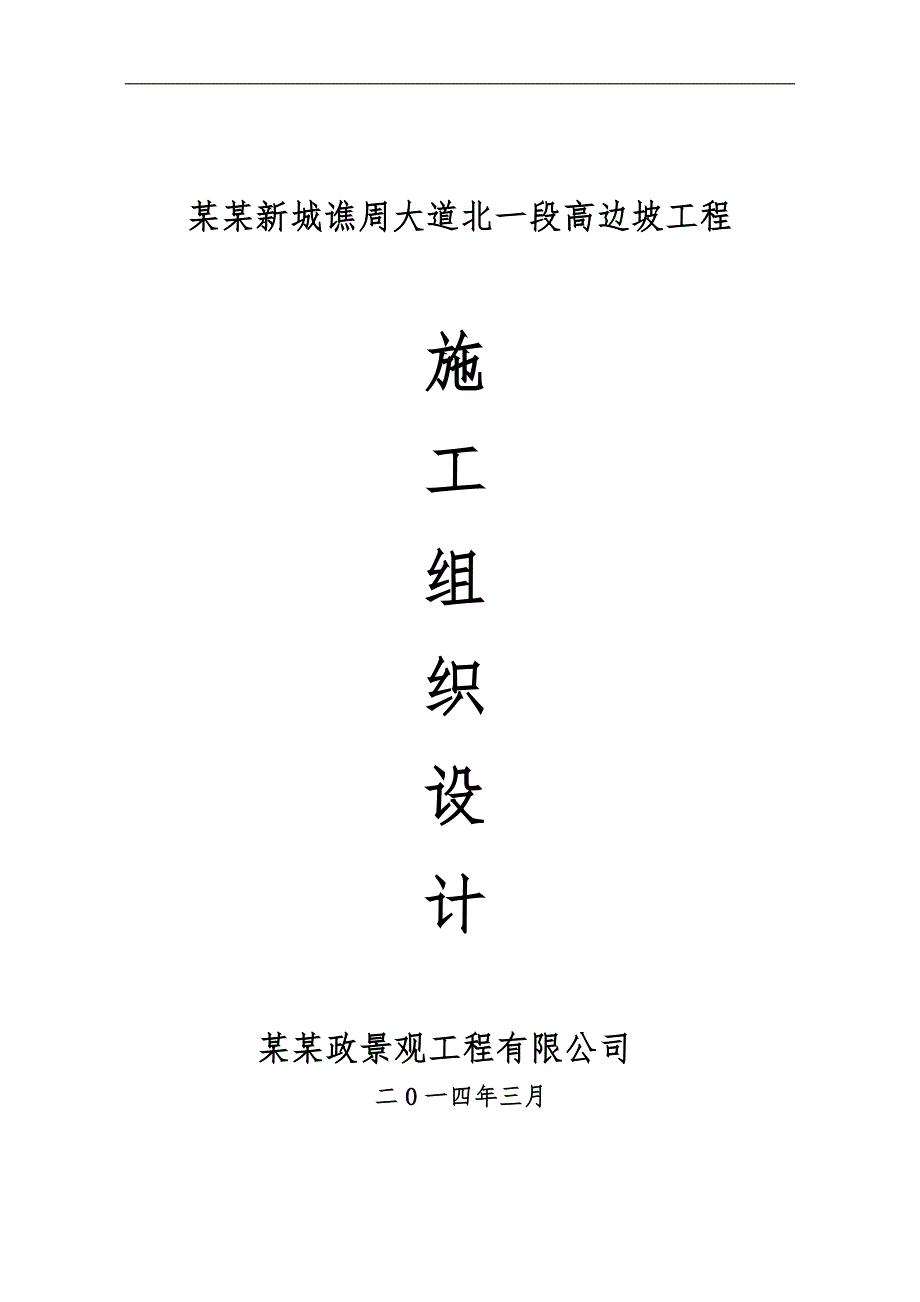

1、某某新城谯周大道北一段高边坡工程施工组织设计 某某政景观工程有限公司 二0一四年三月第一章 工 程 概 况一、工程概况 本工程为某某新城谯周大道北一段A段高边坡工程。工程地址：位于某某新城谯周大道北一段东。工程性质为市政工程道路路堑工程边坡地址灾害治理。治理方案为：截排水沟+削破（清坡修整）+锚杆格沟+护面墙+泄水孔。工程主要内容为道路侧总长234（设计），最高点66.73m（设计）范围内，按边坡现场地质土层分布从下到上划分出一至七级边坡灾害治理范围二、设计依据岩土工程勘察规范GB 50021-2001。建筑地基基础设计规范GB 50007-2002。混凝土结构设计规范GB 50010-200

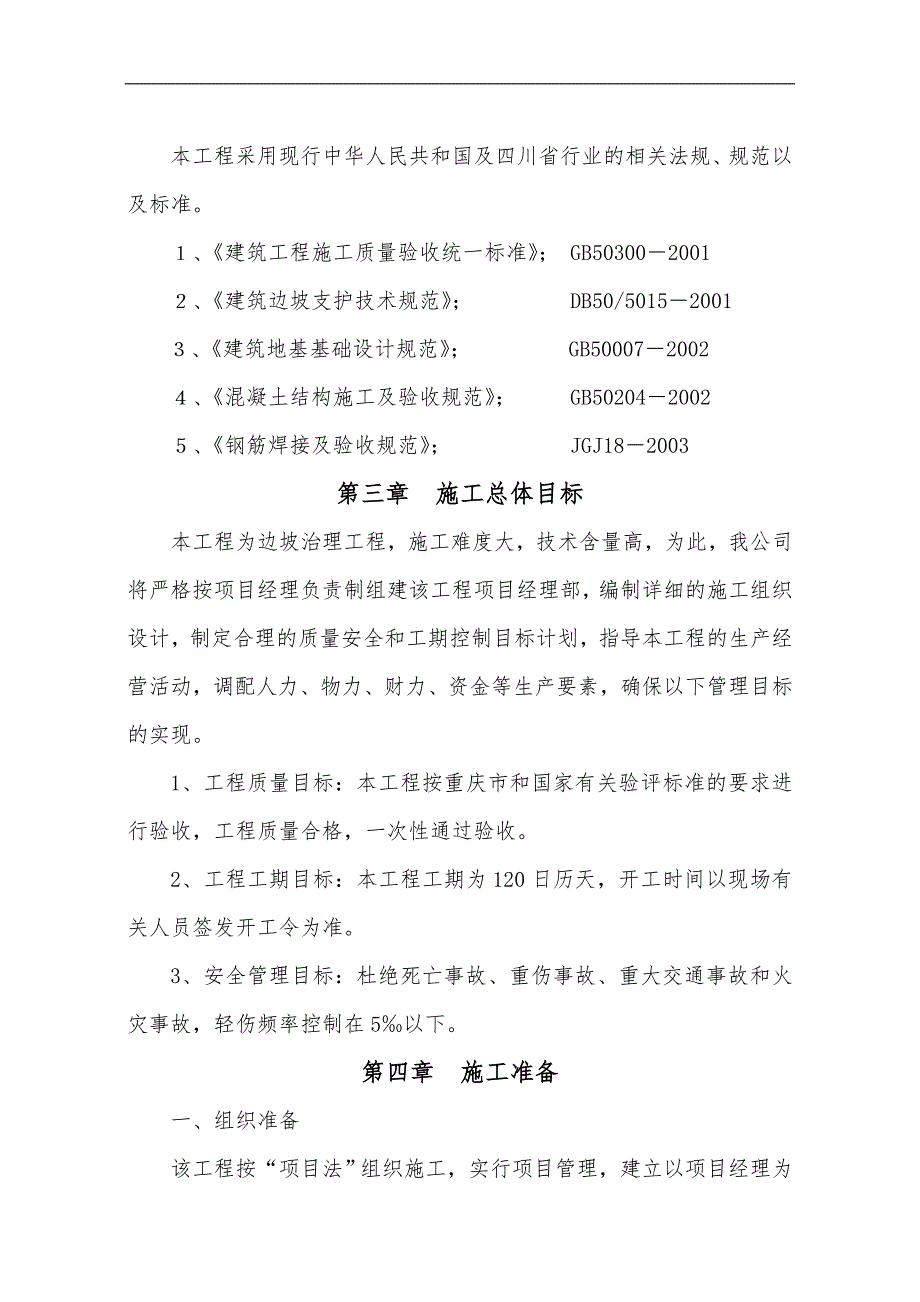

2、2。建筑边坡支护技术规范DB 50/5018-2001。五、工程特点、难点1、本工程为锚杆挡墙支护治理工程，处于雨季期间施工，施工难度大，组织好施工人员及设备是本工程一大重点。2、该工程工期紧，安排好施工顺序，人、机、料搭配合理，确保工程按进度计划完成是本工程一大重点。六、施工条件1、本工程位于 西充北部新城区内，紧邻城市干道，交通十分方便。2、施工用电、水已接至施工现场内，能满足施工用电、用水要求。第二章 编制的依据本工程采用现行中华人民共和国及四川省行业的相关法规、规范以及标准。、建筑工程施工质量验收统一标准； GB503002001、建筑边坡支护技术规范； DB50/50152001、建
3、筑地基基础设计规范； GB500072002、混凝土结构施工及验收规范； GB502042002、钢筋焊接及验收规范； JGJ182003第三章 施工总体目标本工程为边坡治理工程，施工难度大，技术含量高，为此，我公司将严格按项目经理负责制组建该工程项目经理部，编制详细的施工组织设计，制定合理的质量安全和工期控制目标计划，指导本工程的生产经营活动，调配人力、物力、财力、资金等生产要素，确保以下管理目标的实现。1、工程质量目标：本工程按重庆市和国家有关验评标准的要求进行验收，工程质量合格，一次性通过验收。2、工程工期目标：本工程工期为120日历天，开工时间以现场有关人员签发开工令为准。3、安全管理
4、目标：杜绝死亡事故、重伤事故、重大交通事故和火灾事故，轻伤频率控制在5以下。第四章 施工准备一、组织准备该工程按“项目法”组织施工，实行项目管理，建立以项目经理为首的项目经理部，展开方针目标管理，对工程质量、进展、安全、文明施工、环保科学管理、成本管理等全面负责。项目组织机构图项目经理技术负责人施 工 员质 检 员安 全 员材 料 员资 料 员木工组水电组机修组钢筋组砼组勤杂组石工组造 价 员二、技术准备组织工程内业、外业技术人员熟悉施工图、施工规范、质量要求及安全保证措施等。编制好施工方案，作好必要的工料分析，参加图纸会审，将图纸中存在的疑问会同业主方、设计方认真研究解决，作好技术交底记录，
5、同时作好技术培训工作。四、施工资源准备1、主要机械设备准备根据本工程特点及进度计划安排，有秩序地组织机械设备进场，机械设备除及时运输调回外还应注意之前检查及保养工作，本工程主要施工设备见下表。主要施工设备表序号名称及规格台（辆）备注1单斗液压挖掘机1M312自卸汽车5T53载重汽车5T1488kW推土机15塔式起重机10T16汽车起重机15T17胶轮车108灰浆搅拌机29钢筋弯曲机640110钢筋切断机20KW111钢筋调直机414KW112风（砂）水枪6M3/min1013插入式振捣器1.1KW1014手持式风钻1015地质钻机150型116对焊机电弧150型 117电焊机交流25kVA51
6、86座车面包119 小车13、材料准备根据施工设计图纸计算出材料需用量计划，联系所需规格材料。4、劳动力准备根据施工设计图及工期进展计划安排，落实本工程所需工程人员，确保施工顺利进行。 劳动力需求计划 序号工种级别人数1项目经理12总工程师13项目工长14技术负责人15质检员16安全员17测量员18资料员19材料员110石公班1511钢筋工班1512混凝土工班1013架子工班1514木工班1015泥瓦工班1016水电工、机修工317施工机械班1018模板工1019普通工10合 计1175.资金准备计划 充足的资金，是保证工期的必要条件。本工程资金计划为：施工准备阶段使用工程总资金的30%。工程
7、开工后，护坡墙施工阶段使用工程总资金的30%。锚杆格构梁施工阶段使用工程总资金的35%。竣工验收及后期监测使用工程总资金的5%。 第五章 施工技术方案及质量保障措施第一节 安全技术专项措施方案该工程为高边坡地质灾害治理工程，横向距离约为234m，纵向最高点垂直距离约为66m，山体断面多为中风化、强风化页岩，有强风化岩石滑坡面约1649 m2，危岩不时滚落，施工环境危险。为确保工程施工人员、邻近村民、过往行人安全，实现工程安全管理目标，特制定安全技术专项措施方案如下：一、采取全封闭施工方式保证非施工人员安全在距道路2.0米以外，顺工作区横向243m,纵向至山坡排水沟以外2m,采用2.0m高单层活
8、动彩钢摸板将工作区围成方形封闭区域，区域内留出人行通道和车辆进出通道，设立门卫，悬挂明显警示牌。工作人员进入施工区域，必须出示工作牌或出入证明。非工作人员和车辆禁止进入工作区域。二、做好施工现场排水防止山体滑坡正式施工前，在施工断面反向山坡上找一合理位置，顺山体向外，从上向下开凿一条零时排水沟，将雨水引向工作面反面，预防雨水浸泡开挖工作面造成山体滑坡，危及施工人员安全。三、设立零时监测点观测滑坡体危岩变形情况施工前，按设计图纸，在山体危岩、滑坡处，建立好临时监测点。施工中，监测点派专人观测、巡查危岩变形情况，发现异常，可能产生滑坡、崩塌等灾害时及时报警，迅速撤离施工区所有人员，以确保人员安全。
9、四、采取分区布置措施加强防火安全保护为便于施工，施工机具、材料、人员均设立在施工现场附近的平坦地段，人、材、机混杂，防火安全尤为重要。采取措施如下：1、施工区、材料堆放区、材料加工区、办公区、生活区必须严格分开，并留出消防、疏散通道。施工现场布置见施工现场总平面布置图。2、动火加工场地，应严格按防火规范要求，与易然易爆材料、氧气瓶等保持足够的安全距离。3、易然易爆材料应单独设立库房，库房周围设置明显防火警示牌。严禁施工人员在此区域内吸烟、动火。4、办公、生活区、动火现场配备足够的消防灭火器。五、采取防盗措施保证施工机具材料安全1、施工机具由专人保管，每天使用完毕统一清点并整齐堆放。2、进出场材
10、料由专人保管，凭批条领用并做好书面登记。3、选派专人值班巡查，防止外来人员偷盗财产。六、采取专人负责制确保用电安全施工电源必须在甲方指定位置取用，严禁乱插电源，造成电网安全事故。临时配电房必须由专人负责管理，负责每天检查用电安全，收工后确保施工电源关闭才能离开现场。施工临时线路必须采用电缆绝缘线，严禁裸露接线。 施工工艺排序及流程一、施工工艺排序 开工前期准备清坡整理裂缝填埋 从上到下锚杆分级施工格构梁分级施工马道分级施工排水管施工护坡挡墙及排水孔施工排水沟施工沉降监测点设置竣工验收竣工结算及施工档案移交。二、施工工艺流程1、开工前期准备： 施工及管理人员上岗安全技术培训办公生活区、材料加工及
11、库房等板房搭建临时配电房、生产生活给排水管道搭设搭建彩钢模板封闭施工区施工面反方向坡面排水沟开设施工临时监测点网点建立警示牌、消防器材等安全工器配备开工用建筑材料准备内部质量验收。2、清坡整理： 施工准备放线定位清除危岩、滑坡土石方搬运内部质量验收。3、裂缝填埋： 施工准备放线定位取用粉质粘土按30mm分层夯填 内部质量验收。4、锚杆、格构梁、马道交错施工：施工准备第七级坡面锚孔从上到下定位放线做出标记钻锚杆孔锚杆平直、除锈、除油锚杆、注浆导管同时安装P.O32.5普通硅酸盐水泥M30水泥砂浆大0.25MPa压力灌浆现场抗拔实验工序质量验收第七级坡面格构梁从上到下定位放线 第七级坡面格构梁抠槽
12、开挖深150mm格构梁模板安装格构梁钢筋绑扎格构梁C25混凝土浇筑格构梁养护第六级马道处基础连系梁基槽开挖、 模板安装、钢筋绑扎第六级马道施工内部质量验收成品保护第六级坡面锚孔从上到下定位放线做出标记钻锚杆孔锚杆平直、除锈、除油锚杆、注浆导管同时安装P.O32.5普通硅酸盐水泥M30水泥砂浆大于0.25MPa压力灌浆现场抗拔实验工序质量验收第六级坡面格构梁从上到下定位放线第六级坡面格构梁抠槽开挖深150mm格构梁模板安装格构梁钢筋绑扎格构梁C25混凝土浇筑格构梁养护第五级马道处基础连系梁基槽开挖、 模板安装、钢筋绑扎第五级马道施工内部质量验收成品保护；以此类推 第一级坡面定位放线 内部质量验收
13、成品保护。 5、护坡挡墙、格构梁基础交错施工： 施工准备基槽放线定位基槽土方开挖基槽验收C15混凝土垫层现浇垫层养护格构梁基础连系梁钢筋绑扎格构梁基础连系梁模板安装格构梁基础连系梁C25混凝土浇筑M7.5水泥砂浆砌Mu25块石护坡墙墙体沥青木条或沥青麻絮伸缩缝填缝50PVC排水管预埋挡土墙顶100mm厚C15混凝土现浇混凝土养护挡墙面1：2水泥砂浆勾缝内部质量验收成品保护。 6、排水管施工：施工准备放线定位做出标记分级钻孔80mm钢塑软式透水管安装内部质量验收。7、排水沟、跌水沟施工： 施工准备放线定位排水管基槽开挖M7.5水泥砂浆砌Mu30片石沟墙砌筑20mm厚 1：2.5水泥砂浆沟槽表面抹
14、面温度、沉降缝沥青木条或沥青麻絮伸填缝内部质量验收成品保护。 8、沉降、变形观测点设置：施工准备放线定位观测网点逐一测量作出原始标识和记录定期巡查并做好书面记录一个水文年后写出总结报告总结报告移交甲方。 主要工艺流程说明及控制点清坡整理：1、清坡时应遵循自上而下的原则，开挖过程中，边坡变形较大时应及时支护。2、开挖应遵循避开雨季，以免引起垮塌。3、开挖后的岩土体及时运出场地外，堆积至坡体前绿化带内。4、坡体清方时应于斜坡的临时监测同步进行。当斜坡出现变形并将危及施工人员安全时，及时通知人员撤离。施工过程中，工作人员必须带安全帽。二、护坡挡墙：1、挡墙基础采用分段跳槽开挖（开挖断面不大于10M），
