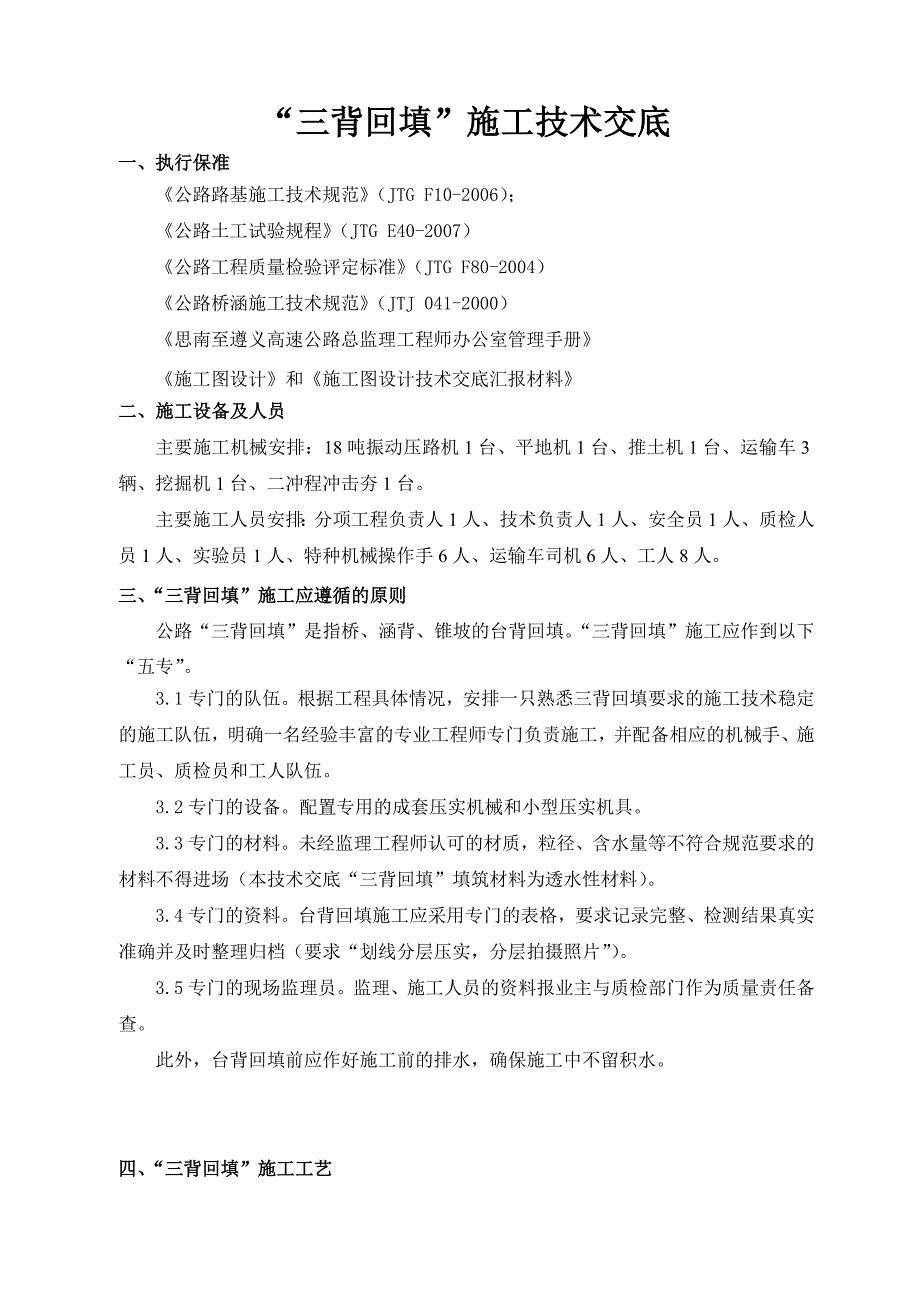

1、“三背回填”施工技术交底一、执行保准公路路基施工技术规范（JTG F10-2006）；公路土工试验规程（JTG E40-2007）公路工程质量检验评定标准（JTG F80-2004）公路桥涵施工技术规范（JTJ 041-2000）思南至遵义高速公路总监理工程师办公室管理手册施工图设计和施工图设计技术交底汇报材料二、施工设备及人员主要施工机械安排：18吨振动压路机1台、平地机1台、推土机1台、运输车3辆、挖掘机1台、二冲程冲击夯1台。主要施工人员安排：分项工程负责人1人、技术负责人1人、安全员1人、质检人员1人、实验员1人、特种机械操作手6人、运输车司机6人、工人8人。三、“三背回填”施工应遵循
2、的原则公路“三背回填”是指桥、涵背、锥坡的台背回填。“三背回填”施工应作到以下“五专”。3.1专门的队伍。根据工程具体情况，安排一只熟悉三背回填要求的施工技术稳定的施工队伍，明确一名经验丰富的专业工程师专门负责施工，并配备相应的机械手、施工员、质检员和工人队伍。3.2专门的设备。配置专用的成套压实机械和小型压实机具。3.3专门的材料。未经监理工程师认可的材质，粒径、含水量等不符合规范要求的材料不得进场（本技术交底“三背回填”填筑材料为透水性材料）。3.4专门的资料。台背回填施工应采用专门的表格，要求记录完整、检测结果真实准确并及时整理归档（要求“划线分层压实，分层拍摄照片”）。3.5专门的现场

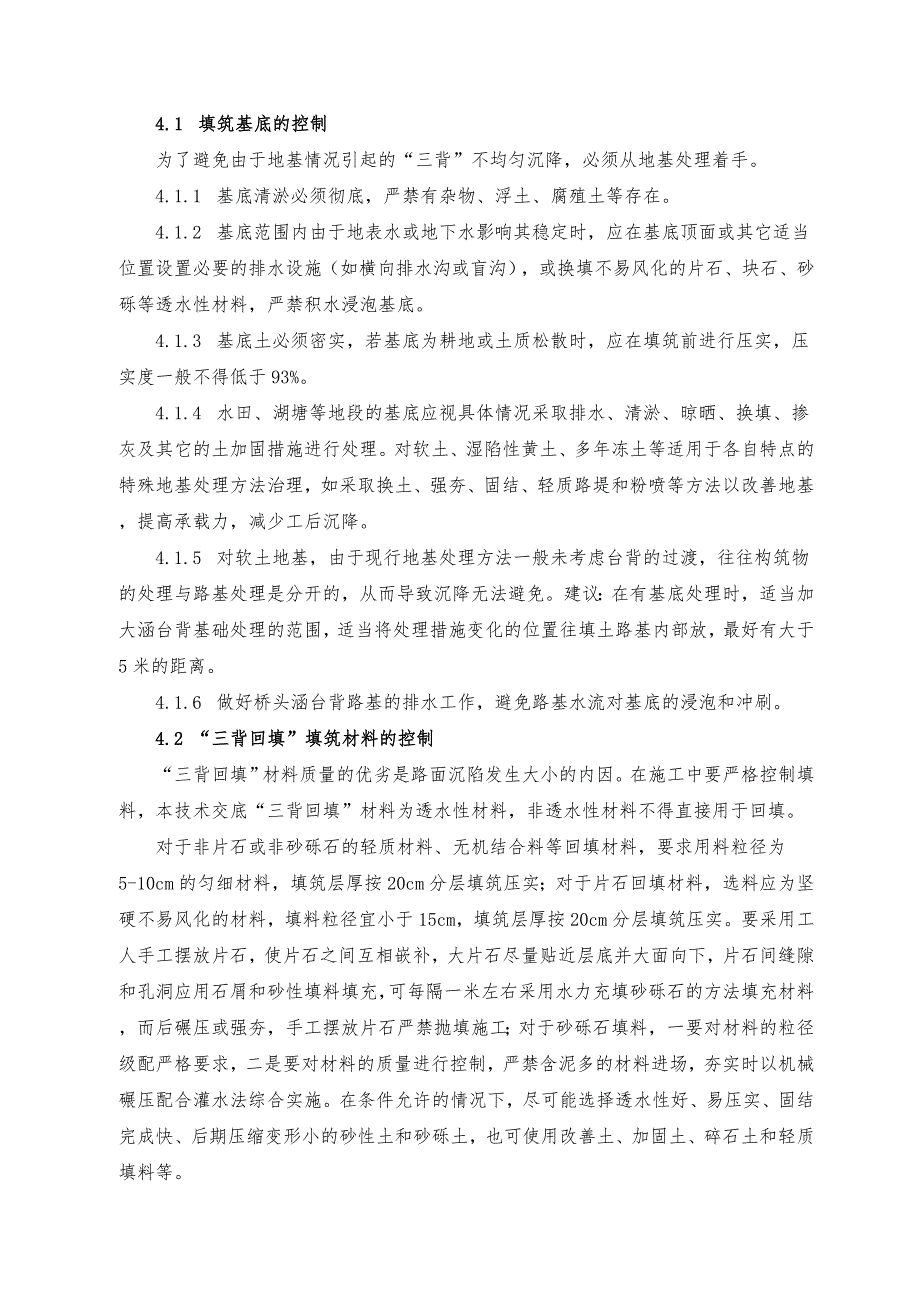

3、监理员。监理、施工人员的资料报业主与质检部门作为质量责任备查。此外，台背回填前应作好施工前的排水，确保施工中不留积水。四、“三背回填”施工工艺4.1 填筑基底的控制为了避免由于地基情况引起的“三背”不均匀沉降，必须从地基处理着手。4.1.1 基底清淤必须彻底，严禁有杂物、浮土、腐殖土等存在。4.1.2 基底范围内由于地表水或地下水影响其稳定时，应在基底顶面或其它适当位置设置必要的排水设施（如横向排水沟或盲沟），或换填不易风化的片石、块石、砂砾等透水性材料，严禁积水浸泡基底。4.1.3 基底土必须密实，若基底为耕地或土质松散时，应在填筑前进行压实，压实度一般不得低于93%。4.1.4 水田、湖塘
4、等地段的基底应视具体情况采取排水、清淤、晾晒、换填、掺灰及其它的土加固措施进行处理。对软土、湿陷性黄土、多年冻土等适用于各自特点的特殊地基处理方法治理，如采取换土、强夯、固结、轻质路堤和粉喷等方法以改善地基，提高承载力，减少工后沉降。4.1.5 对软土地基，由于现行地基处理方法一般未考虑台背的过渡，往往构筑物的处理与路基处理是分开的，从而导致沉降无法避免。建议：在有基底处理时，适当加大涵台背基础处理的范围，适当将处理措施变化的位置往填土路基内部放，最好有大于5米的距离。4.1.6 做好桥头涵台背路基的排水工作，避免路基水流对基底的浸泡和冲刷。4.2 “三背回填”填筑材料的控制“三背回填”材料质
5、量的优劣是路面沉陷发生大小的内因。在施工中要严格控制填料，本技术交底“三背回填”材料为透水性材料，非透水性材料不得直接用于回填。对于非片石或非砂砾石的轻质材料、无机结合料等回填材料，要求用料粒径为5-10cm的匀细材料，填筑层厚按20cm分层填筑压实；对于片石回填材料，选料应为坚硬不易风化的材料，填料粒径宜小于15cm，填筑层厚按20cm分层填筑压实。要采用工人手工摆放片石，使片石之间互相嵌补，大片石尽量贴近层底并大面向下，片石间缝隙和孔洞应用石屑和砂性填料填充，可每隔一米左右采用水力充填砂砾石的方法填充材料，而后碾压或强夯，手工摆放片石严禁抛填施工；对于砂砾石填料，一要对材料的粒径级配严格要

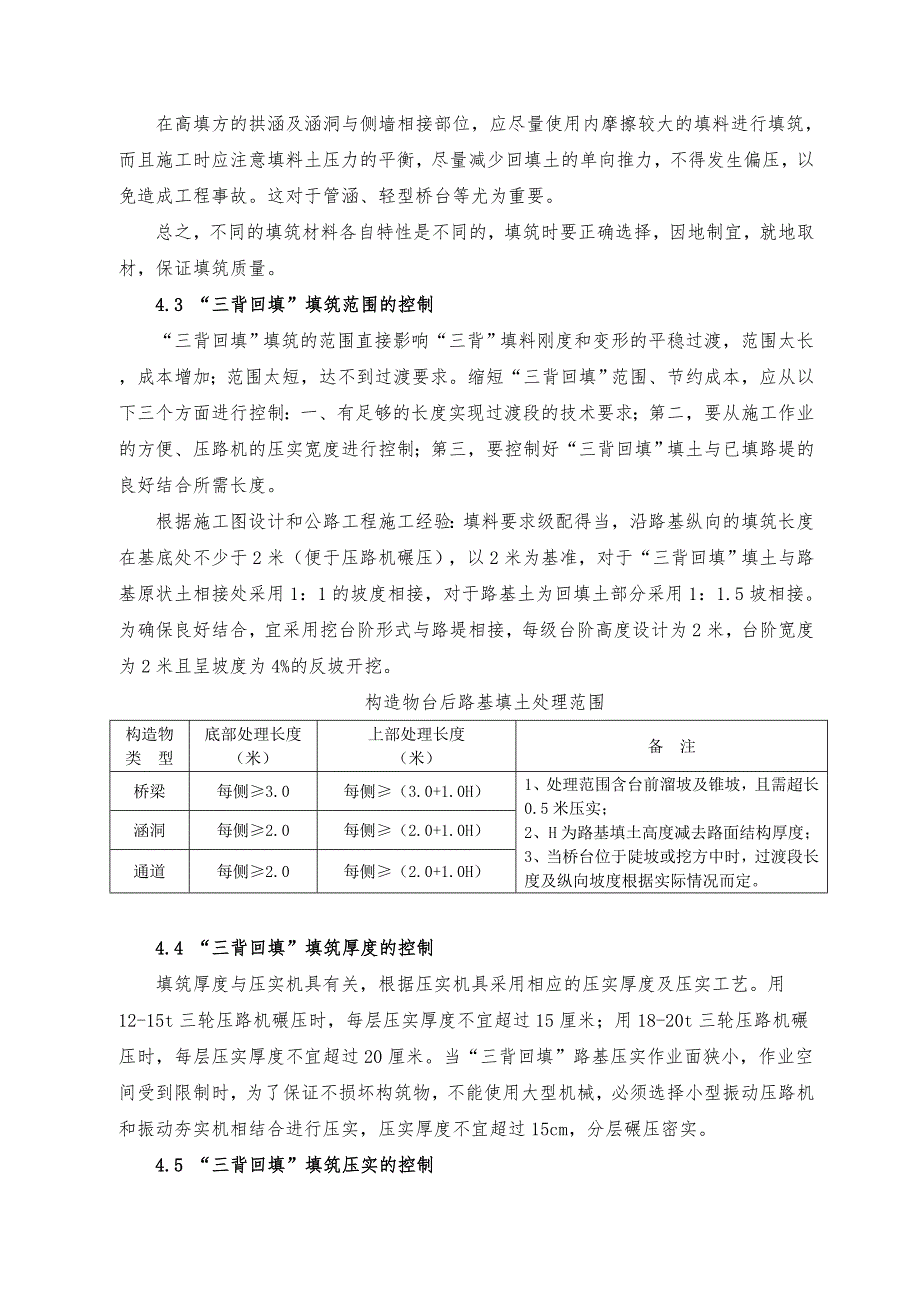

6、求，二是要对材料的质量进行控制，严禁含泥多的材料进场，夯实时以机械碾压配合灌水法综合实施。在条件允许的情况下，尽可能选择透水性好、易压实、固结完成快、后期压缩变形小的砂性土和砂砾土，也可使用改善土、加固土、碎石土和轻质填料等。在高填方的拱涵及涵洞与侧墙相接部位，应尽量使用内摩擦较大的填料进行填筑，而且施工时应注意填料土压力的平衡，尽量减少回填土的单向推力，不得发生偏压，以免造成工程事故。这对于管涵、轻型桥台等尤为重要。总之，不同的填筑材料各自特性是不同的，填筑时要正确选择，因地制宜，就地取材，保证填筑质量。4.3 “三背回填”填筑范围的控制“三背回填”填筑的范围直接影响“三背”填料刚度和变形的
7、平稳过渡，范围太长，成本增加；范围太短，达不到过渡要求。缩短“三背回填”范围、节约成本，应从以下三个方面进行控制：一、有足够的长度实现过渡段的技术要求；第二，要从施工作业的方便、压路机的压实宽度进行控制；第三，要控制好“三背回填”填土与已填路堤的良好结合所需长度。根据施工图设计和公路工程施工经验：填料要求级配得当，沿路基纵向的填筑长度在基底处不少于2米（便于压路机碾压），以2米为基准，对于“三背回填”填土与路基原状土相接处采用1：1的坡度相接，对于路基土为回填土部分采用1：1.5坡相接。为确保良好结合，宜采用挖台阶形式与路堤相接，每级台阶高度设计为2米，台阶宽度为2米且呈坡度为4%的反坡开挖。
8、构造物台后路基填土处理范围构造物类 型底部处理长度（米）上部处理长度（米）备 注桥梁每侧3.0每侧（3.0+1.0H）1、处理范围含台前溜坡及锥坡，且需超长0.5米压实；2、H为路基填土高度减去路面结构厚度；3、当桥台位于陡坡或挖方中时，过渡段长度及纵向坡度根据实际情况而定。涵洞每侧2.0每侧（2.0+1.0H）通道每侧2.0每侧（2.0+1.0H）4.4 “三背回填”填筑厚度的控制填筑厚度与压实机具有关，根据压实机具采用相应的压实厚度及压实工艺。用12-15t三轮压路机碾压时，每层压实厚度不宜超过15厘米；用18-20t三轮压路机碾压时，每层压实厚度不宜超过20厘米。当“三背回填”路基压实作
9、业面狭小，作业空间受到限制时，为了保证不损坏构筑物，不能使用大型机械，必须选择小型振动压路机和振动夯实机相结合进行压实，压实厚度不宜超过15cm，分层碾压密实。4.5 “三背回填”填筑压实的控制“三背回填”填料的压实质量是影响“三背”沉陷的一个重要因素。由于受排洪或地形等因素的影响，“三背回填”路基填方比较高，工程量相当大，施工工作面狭窄，大型填筑和压路机械难以展开时，能否控制好“三背回填”填料的压实是道路施工中的重点、难点。施工过程中尽可能扩大施工场地，以便发挥大型填方压实机械的使用，认真施工，使回填材料得到充分压实。受场地限制时，大型压实机械的使用，可采用横向碾压法，以便使压路机尽量靠近台
10、背进行碾压。对于大型压路机不能靠近台背时，可采用以小型压路机为主，蛙式打夯机、手扶振动压路机、冲击夯为辅进行碾压，确保不留死角区。4.6 “三背回填”路基排水的控制排水措施对“三背回填”的稳定极为重要，特别是靠近构筑物背后的填料，在施工过程中及施工后易积水下陷。因此，“三背回填”填筑路基应比区间路基更加注重排水处理，施工时应保证施工中的排水坡度，设置必要的地下排水设施。较为成功的做法是对基底做必要的处理后，填筑横坡为3%-4%的压实粘土土拱，在土拱上挖一条成双向坡的地沟，地沟尺寸一般可采用(40-60)cm(30-50)cm，然后在台背后全范围内满铺一层隔水材料（例如油毡或尼龙薄膜材料），再在
11、地沟四周铺设有小孔的硬塑料管，管径一般不小于10cm，小孔孔径为5mm，布成梅花形，间距10cm，然后在塑料四周填筑透水性材料，直到路基顶面。若采用盲沟时，则取消其中的塑料管，而用大粒径的碎石填筑地沟，并用土工布包裹盲沟的出口。4.7 强化施工质量管理，提高“三背回填”填筑路堤施工质量“三背回填”施工管理是确保“三背回填”填筑施工质量的关键，“三背”填筑施工在管理上必须做到“五专”，保证填筑施工进度和质量控制。“三背回填”施工管理还要制订详细的可操作性强的施工组织计划，施工工艺技术指导书、施工技术规范、施工质量控制标准和程序，建立施工质量档案卡，签订施工质量责任状等。施工单位技术负责人要亲自抓
12、。在大规模回填施工前，施工单位应选择在后期施工中要使用的机具，在台背进行回填土压实试验。通过试验，确定回填施工的填料类型、压实厚度、压实遍数等施工参数，根据试验结果，编写总结报告报监理单位审批和存查。施工单位在回填土施工中欲改变施工机具和施工方法时，应重新进行碾压试验。回填过程中施工单位要严格坚持自检制度，坚持行之有效的分工序检查验收，对“三背”回填进行分层验收，每道工序、每个环节必须经监理工程师严格检查验收后，才能进行下道工序施工，并随时接受上级各部门的不定期检查，时时把质量放在首位，把质量隐患消灭于萌芽状态。 1、台背回填1、台背回填所用材料必须符合设计图纸的要求。2、台背回填应与锥坡填土
13、同步进行。3、台背回填时，台（涵）身圬工砂浆的强度或砼强度应达到设计强度的75以上，并且在结构物施工过程中应采取妥善的措施保证基底不被水浸泡。4、台背回填施工的范围应符合设计图纸的尺寸要求，如设计图纸没有明确要求时，则应符合技术规范的要求：当采用石灰土时为路基横向全宽；当采用液态粉煤灰时为桥台（涵身）两翼墙之间的空间；顺路线方向施工长度为距翼墙尾端不小于台高加2m，底部距基础内缘不小于2m，拱桥台背回填长度不应小于台高的3-4倍，涵洞填土长度每侧不小于2倍孔径长。5、台背回填的顺序应满足设计图纸要求，如图纸没有具体要求则应按以下要求进行：拱桥台背填土应在主拱圈安装和砌筑之前完成；梁式桥的轻型桥
14、台填土，应在梁板安装以后在两侧对称进行；对于有支撑梁的轻型桥台，回填必须在支撑安装或浇筑完成之后方可进行；对于整体式箱涵（通）应在两侧对称进行回填；柱（肋板）式桥台宜先做台背回填，再浇筑盖梁。柱（肋板）式桥台，两侧对称、平行进行回填，回填施工的顺序应保证构件不产生附加水平推力。严防产生 桥台位移和偏心受压。柱和肋板式桥台，宜先填筑桥台土方、再浇注盖梁，这样可充分发挥机械作用，做到台背回填不沉降，确保工程质量。已浇筑盖梁的桥台，当填至盖梁下，由于净空较小，小型机械不能作业时，可用M7.5砂浆浆砌片石，分层铺砌盖梁底。6、对于拱涵和盖板涵，拱圈砂浆强度或强度达设计强度的75时方可拆除支架，强度达到
