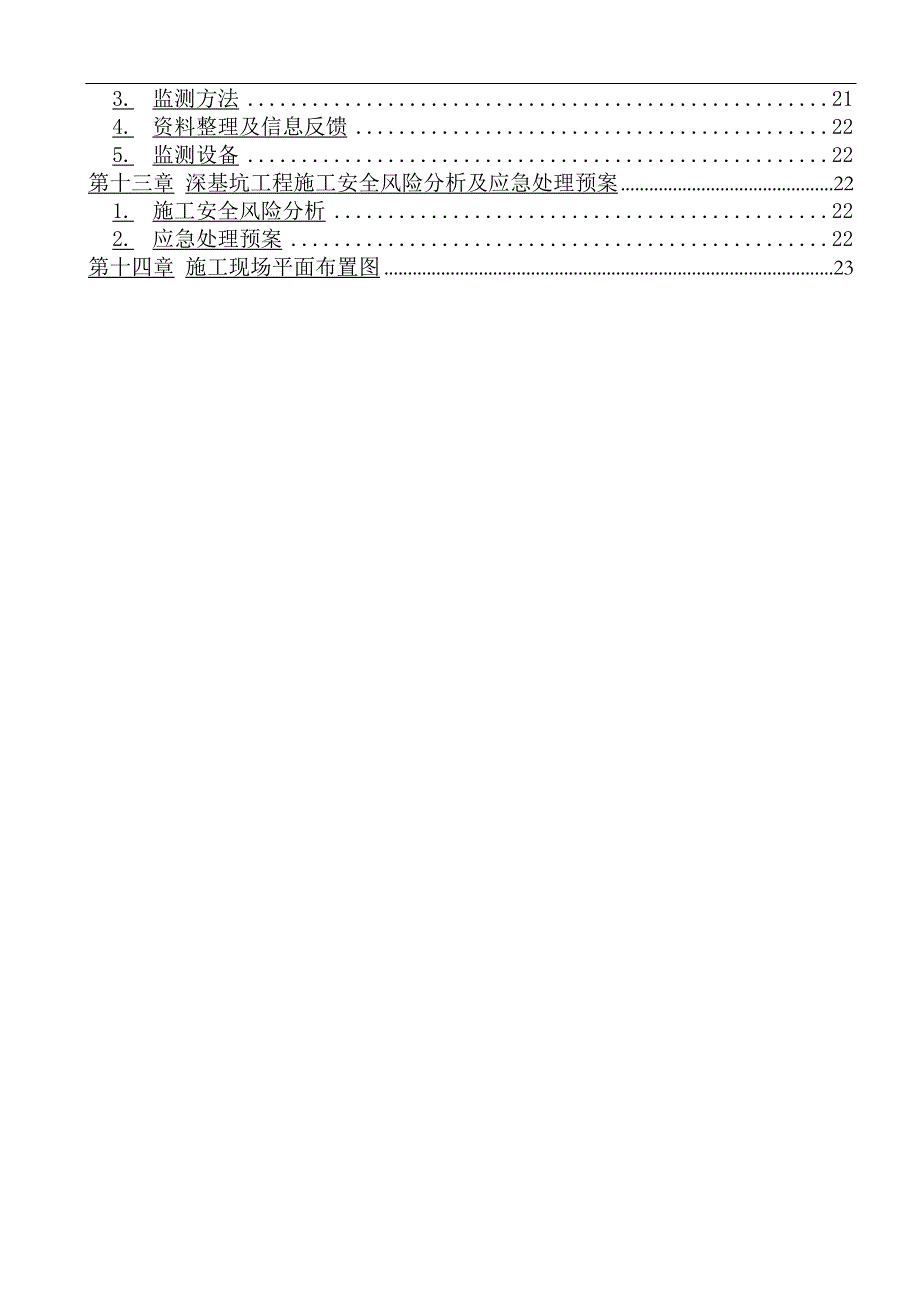

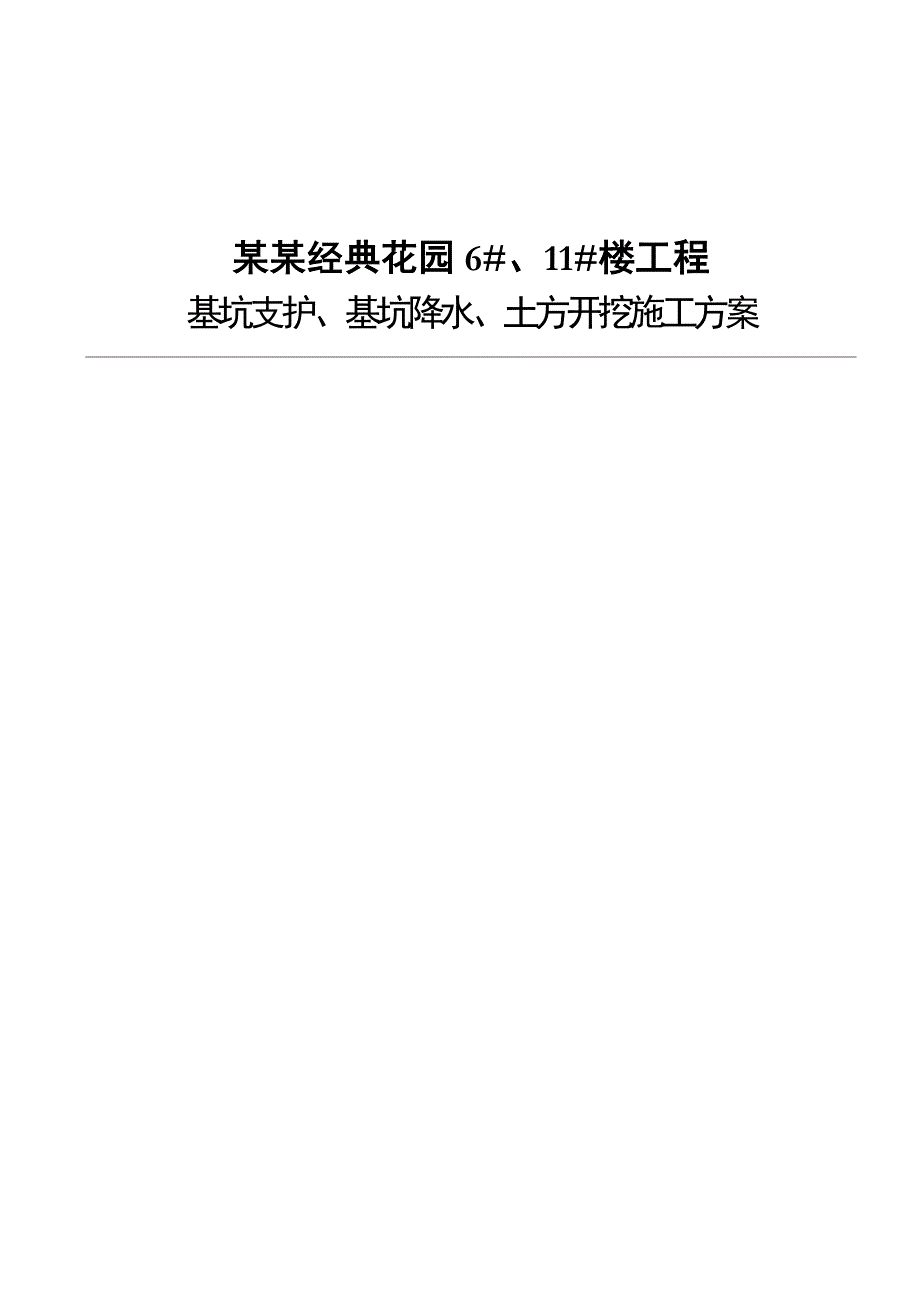

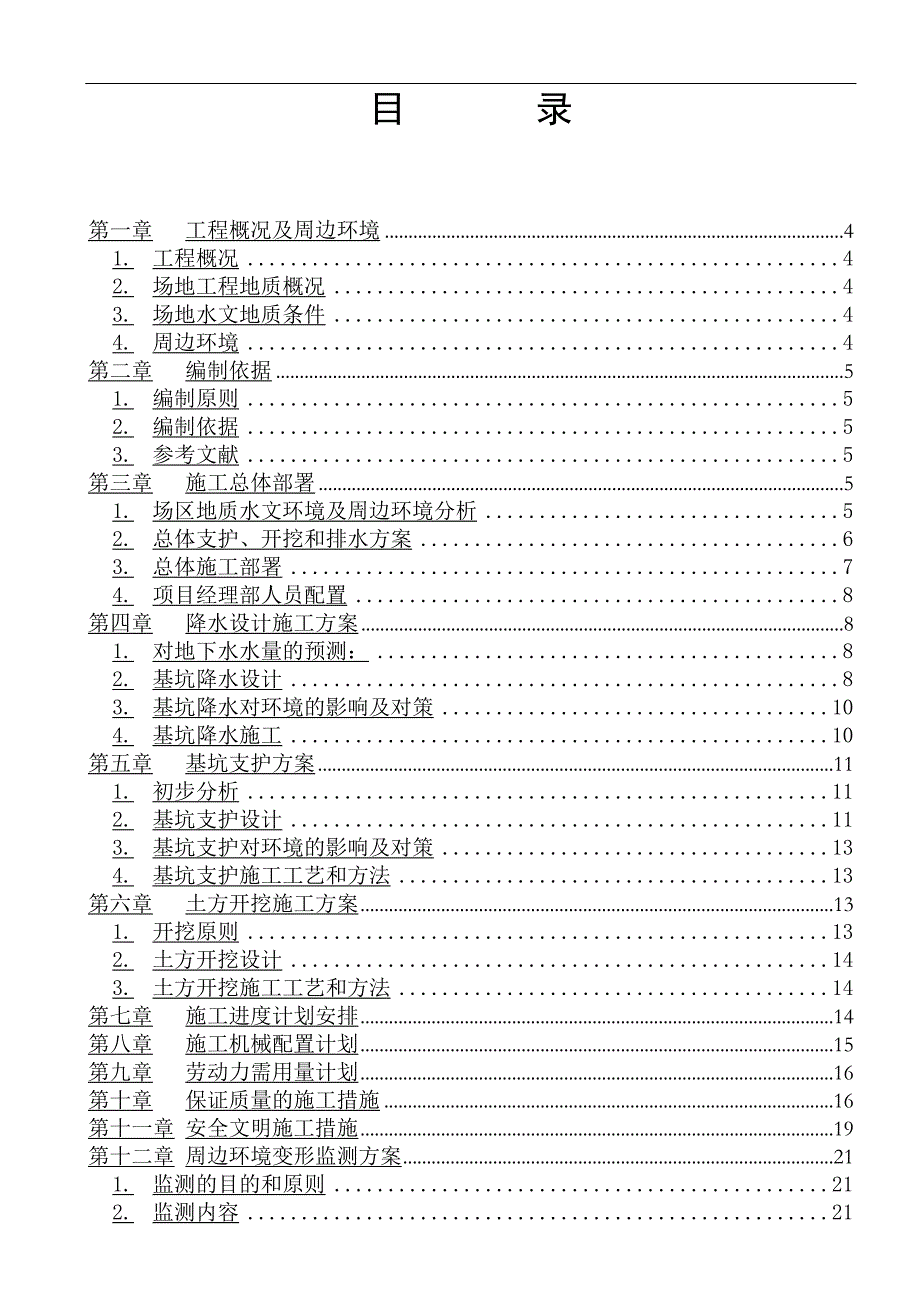

1、某某经典花园6#、11#楼工程基坑支护、基坑降水、土方开挖施工方案 目 录第一章工程概况及周边环境41.工程概况42.场地工程地质概况43.场地水文地质条件44.周边环境4第二章编制依据51.编制原则52.编制依据53.参考文献5第三章施工总体部署51.场区地质水文环境及周边环境分析52.总体支护、开挖和排水方案63.总体施工部署74.项目经理部人员配置8第四章降水设计施工方案81.对地下水水量的预测：82.基坑降水设计83.基坑降水对环境的影响及对策104.基坑降水施工10第五章基坑支护方案111.初步分析112.基坑支护设计113.基坑支护对环境的影响及对策134.基坑支护施工工艺和方法1
2、3第六章土方开挖施工方案131.开挖原则132.土方开挖设计143.土方开挖施工工艺和方法14第七章施工进度计划安排14第八章施工机械配置计划15第九章劳动力需用量计划16第十章保证质量的施工措施16第十一章安全文明施工措施19第十二章周边环境变形监测方案211.监测的目的和原则212.监测内容213.监测方法214.资料整理及信息反馈225.监测设备22第十三章深基坑工程施工安全风险分析及应急处理预案221.施工安全风险分析222.应急处理预案22第十四章施工现场平面布置图23第一章 工程概况及周边环境1. 工程概况河南省某某经典花园6#和11#楼位于xx市新建的经典花园内，靠近浉河岸边，距
3、离浉河河岸仅有100m左右的距离，地下一层，地上11号楼为7层，框架结构，6号楼为17层，框剪结构。设计6号楼采用筏板基础，11号楼采用了桩筏基础。基础土方需要开挖的尺寸和大致标高情况如下表所示：长宽挖深备注6号楼41米39米-650米地下室6号楼41米21米-8.00米平行浉河靠近河边11号楼55米17米-5.20米垂直于浉河2. 场地工程地质概况拟建建筑物场地内地势总体平坦，总体上讲场区地层除表层杂填土以外，其下为一套第四系冲洪积物，场区基岩层为红砂岩层。现根据地质勘察报告的结果，将勘查揭露的与基坑工程密切相关的土层自上而下分述如下：第层：素填土，灰褐色，松散，主要成分为细沙、粘性土，底部
4、夹有粗沙和砾石，地表局部为建筑垃圾。层厚2.80-3.80米平均层厚2.91米。第层：中砂，黄褐色，稍密-中密状态，饱和，以石英砂为主，承载力高，低压缩性。层厚0.50-4.20米，平均层厚2.91米。第层：砾砂，黄褐色，稍密，饱和。层厚1.2-4.10米，平均厚度2.72米第层：砾石，杂色，中密-密实，饱和。层厚3.80-5.50米，平均层厚4.29米。第层：砂质泥岩，强风化，棕红色，层厚2.80-3.80米，平均厚3.25米。第层：砂质泥岩，中风化，棕红色，未揭穿。3. 场地水文地质条件由于地质勘察报告主要服务于工程设计，为设计提供承载力依据，所以，在这份报告中没有见到关于土工试验方面的结
5、果。因此，也不知道土的空隙率（e）、塑性指数（Ip）、饱和容重（rsat）和含水率。4. 周边环境本工程位于新建经典花园内临近浉河岸边，规划范围内原有建筑已经拆除，周边环境较为复杂：北侧面临浉河，仅有100米左右的距离；南侧为待开发地段，现状为空地，以后将陆续开发建筑；东侧面临有一栋三层建筑，条形浅基础，距离拟建建筑物有20-30米的距离；西侧有多栋三、四层住宅，条形浅基础，最近处距离基础边仅有10米左右距离，后面临近金海岸酒店，四层，基础为采用天然地基的混凝土条形基础。周边所有房屋除金海岸大酒店以外，其余均为未规划以前所建的村民住宅，基本上建筑时没有施工图纸，更别说是地质勘探，基础均为天然地
6、基片石基础，而且片石砌筑均没有水泥砂浆，又加之都是原有二、三层建筑后来又加高12层，直接加高而地基与基础均未处理，地基承载力根本就没有富余，是这次土方开挖保护的重点。第二章 编制依据1. 编制原则在保证基坑工程安全可靠；保证坑内工程桩的安全的前提下，力求经济合理、简便可行、缩短工期。2. 编制依据xx市经典花园6#、11#楼工程地质勘察报告xx市经典花园6#、11#楼施工图纸建筑基坑支护技术规程（JGJ12099）建筑与市政降水工程技术规范（JGJ T11198）地基与基础工程施工验收规范（GB502002000）3. 参考文献工程地质土力学 中国建筑工业出版社高层建筑施工手册 中国建筑工业出
7、版社第三章 施工总体部署1. 场区地质水文环境及周边环境分析基坑规模大、开挖深。拟建工程基坑轴线东西约 55米，南北宽约60米，基坑最大开挖深度7.0米 。基底面积约3600平方米，按不放坡考虑，尚应开挖土方25200立方米。基坑周边环境较为复杂。土是一种由碎散矿物颗粒组成，并具有连续孔隙的多孔介质。当土中孔隙完全饱和时，由于水所处的位置不同，存在能量的差异，水就会从高位向低位渗流。拟建建筑物距离浉河河岸仅100米左右，而且除第一层杂填土渗透性略差以外，其余各层均为饱和状态的砂石类土，尤其是开挖层大部分正好处于第二层土中粗砂层内，渗透性好，水量丰富，较易引起土方边坡滑坡、基底管涌、流沙现象的发
8、生。临近浉河，渗流影响基础施工和开挖边坡稳定，从而影响周边建筑地基的变形和稳定。基坑四周1040米以内均有建筑物，而且地基基础不是太好，建筑质量不好，一旦产生不均匀沉降，后果不堪设想。通过查阅有关资料，目前有以下几种方案可供选择;井点降水：设置三级管井井点进行降水，确保抽水量大于渗透流量，该方案会造成周围建筑物的不均匀沉降，如果施工时间过长，有可能个别井点会杜塞报废，因此不可行。钢板桩：挖土前打入钢板桩，一方面做为基坑支护用，另一方面可以有效的阻止地下水的浸入，但由于本地没有钢板桩施工企业，费用自然就会增加。同时打桩会产生很大的噪音，对周边环境造成影响。止水帷幕：浇筑地下连续墙或连续桩，一方面
9、做为基坑支护用，另一方面可以有效的阻止地下水的浸入，是目前常用的一种施工方法，但造价较高，如果从降低造价方面考虑，也可以先挖4米，到达地下水位上，再打6米左右深度的桩，如果在放坡范围以外打桩，不考虑基坑支护作用，桩的直径亦可小一点。明挖分阶段排水：通过分阶段开挖，分阶段挖排水沟排水，水量大时，可以增加抽水台班，确保抽水量大于渗透流量，该方案会造成周围建筑物的不均匀沉降，如果业主方能够对周围100米以内的建筑物实施有效保护，这是一个费用最低廉的方案。经过上报初步方案，经业主审查，认为可以考虑此方案，下文将详细进行介绍。本基坑施工方案主要解决以下几个方面问题：（1）防止开挖过程中的基坑水土流失，保
10、持开挖边坡的稳定性；（2）有效截断、抽排浉河水向基坑内渗流，创造基坑内无水作业环境。（3）对周围建筑物进行定期观测，在危及周边建筑物安全时及时向业主报告。2. 总体支护、开挖和排水方案综合分析本基坑工程的工程地质、水文条件、基坑规模、深度以及周边环境，本着确保基坑内安全，留意周边环境安全、经济、快速的原则。选择分阶段衬砌护坡+分阶段排水沟排水+分阶段放坡开挖为本工程的优化施工方案。基坑开挖采用放坡开挖的方法，第一层杂填土按照1：0.5放坡，第二层中粗砂按照1：1放坡，放坡表面采用红砖护壁、钢丝网水泥砂浆进行衬砌护坡，因现场有足够的放坡面，放坡以后临时衬砌应可以满足施工需要。局部距离周边建筑物较
11、近的部位目前已经采用护坡桩支护，不再采取其他措施。基础排水我们采用的是明挖排水沟排水的方法，明挖排水沟最大的特点就是能够看见地下水的变化情况，及时采取应对措施，本工在程地质勘察报告不太详细的情况下，采取这种办法更具有优势。考虑到一次开挖到位如果水量很大将造成不可挽救的局面，所以确定要分阶段开挖、分阶段排水。本方案强调信息法施工，注重反馈设计。因为深基坑施工具有一定的不可预见性，加之其工程地质水文勘察资料、环境情况调查、设计计算模型等都难以与实际情况相符，因此我们强调对施工情况实时监控，根据开挖揭露出的地质水文条件变化情况和监测结果分析，及时调整设计，达到控制变形，安全施工的目的。所以深基坑工程
12、必须进行信息化施工，其全过程监控和反馈动态设计流程如图1所示。收集相关资料编制施工方案公司内部审批、报业主、监理审批不可行重新编制可行实施降水施工方案实施土方开挖施工方案实施基坑支护施工方案反馈监测数据实时监测土方边坡、渗透出水量、周边环境与方案不符完成结 束可行图1 信息化动态施工流程 3. 总体施工部署本方案强调深基坑施工的整体性。基坑开挖、基坑支护和基坑排水是深基坑施工的三个不同的施工措施，在实施过程中，他们三者之间是连续的，也是相互关联、相互制约的，为确保本方案实施的成功，开挖、支护和排水必须同步进行，同步施工，方案调整时，也是一变俱变。所以说，把本基坑工程作为一个系统工程来研究，来施
13、工，是本方案施工总体部署的一大原则。第一步：全面开挖2米深。根据地质报告显示，常地下水位在地表以下4米，因此，全面开挖2米不会出现地下水，保守考虑，地质勘察是在2006年12月，当时是冬季河枯期，河水不深，现在的地下水位应该高一点。如果到了含水层，可以适当提高开挖深度。第二步：四周挖排水沟排水。如果含水层开挖时如果渗透流量过大，会引起四周沙层塌方、中部管涌或流土（俗称沙沸），将无法控制开挖边线和标高，所以在含水层全面开挖以前，在挖方区域以外四周先用挖掘机挖出一条四面连通的排水沟。初步设计排水沟沟宽1米，深1米，开挖以后采用粘土砖干砌护壁，沟底平铺一层红砖，以方便清理。边坡衬砌护坡同时施工。为方
14、便施工，排水沟开挖完成以后及时用水泵（暂定功率200M3/h）抽水，如果沟内的水不能及时抽出，应适当增加水泵台班，直至抽水量大于渗透量，排水沟内几乎没有积水，方可进行下一步施工。第三步：排水沟以内再开挖1米深。待排水稳定以后，再将排水沟以内往下开挖1米深。第四步：重复第二、三步的工作，直至挖至设计标高。重复第二、三步的工作，直至挖至设计标高。大约需要5-6道排水沟，挖至设计标高以后，底部再开挖一条排水沟，始终抽水以保持基底没有积水。4. 项目经理部人员配置为了确保本方案的有效实施，我们项目部内部建立一个高效的技术班子，发挥有关人员的职能作用，以满足施工现场的需要;项目部设项目经理一名，执行经理一名，技术负责人一名，技术员一名，质检员一名，专职安全员二名，材料工程师一名，资料员一名，设备员一名，劳资员一名，计划核算员一名，电气工程师一名，木工工长一名，钢筋工长一名，混凝土工长一名，泥工工长一名。项目管理人员名单附后。第四章 降水设计施工方案1. 对地下水水量的预测：由于地质勘察报告没有提供土工试验数据，目前只能够通过查阅一些相关资料进行预测，根据地质报
