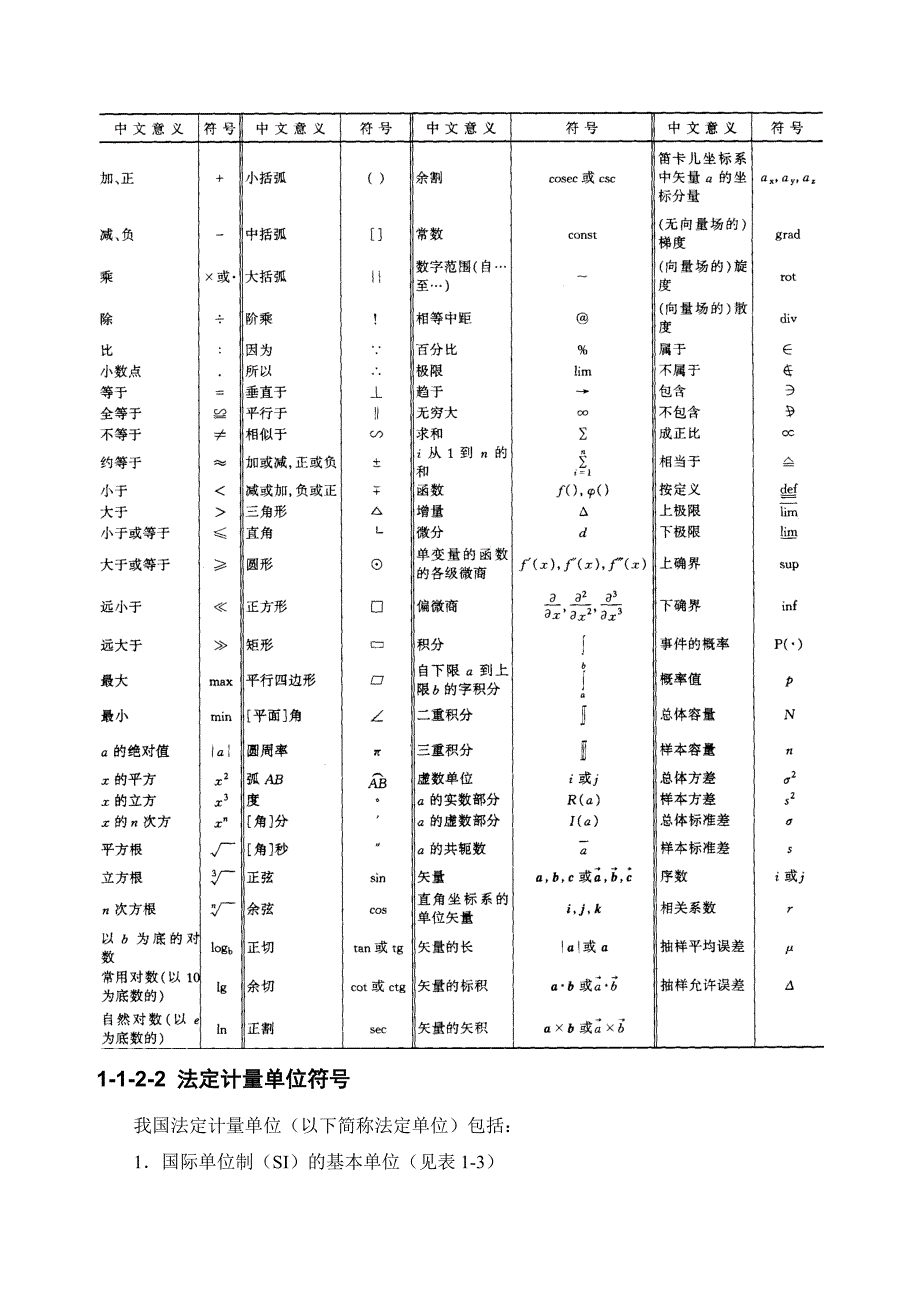

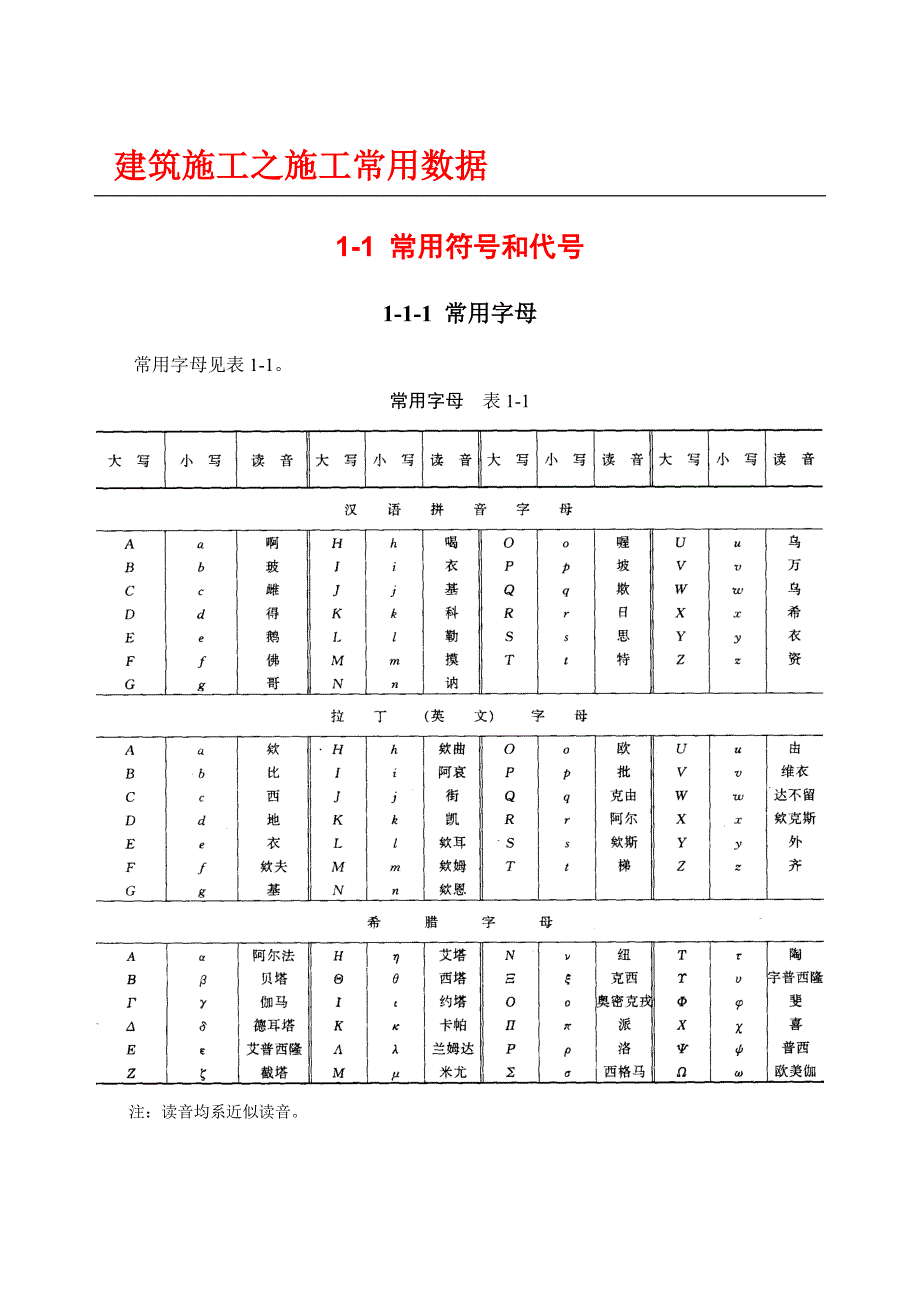

1、建筑施工之施工常用数据1-1 常用符号和代号1-1-1 常用字母常用字母见表1-1。常用字母 表1-1注:读音均系近似读音。1-1-2 常用符号1-1-2-1 数学符号数学符号见表1-2。数学符号 表1-21-1-2-2 法定计量单位符号我国法定计量单位(以下简称法定单位)包括:1国际单位制(SI)的基本单位(见表1-3)国际单位制(SI)的基本单位 表1-3量的名称单位名称单位符号长度米m质量千克(公斤)kg时间秒s电流安培A热力学温度开尔文K物质的量摩尔mol发光强度坎德拉cd注:1圆括号中的名称,是它前面的名称的同义词。2无方括号的量的名称与单位名称均为全称。方括号中的字,在不致引起混淆

2、、误解的情况下,可以省略。去掉方括号中的字即为其名称的简称。下同。3人民生活和贸易中,质量习惯称为重量。2国际单位制(SI)的辅助单位(见表1-4)国际单位制(SI)的辅助单位 表1-4量的名称单位名称单位符号平面角弧度rad立体角球面度sr3国际单位制(SI)中具有专门名称的导出单位(见表1-5)国际单位制(SI)中的导出单位 表1-5量的名称单位名称单位符号其他表示式例频率赫兹Hzs-1力;重力牛顿Nkgm/s2压力;压强;应力帕斯卡PaN/m2能量;功;热焦耳JNm功率;辐射通量瓦特WJ/s电荷量库仑CAs电位;电压;电动势伏特VW/A电容法拉FC/V电阻欧姆V/A电导西门子SA/V磁通

3、量韦伯WbVs磁通量密度;磁感应强度特斯拉TWb/m2电感亨利HWb/A摄氏温度摄氏度光通量流明lmcdsr光照度勒克斯lx1m/m2放射性活度贝可勒尔Bqs-1吸收剂量戈瑞GyJ/kg剂量当量希沃特SvJ/kg4国家选定的非国际单位制单位(见表1-6)国家选定的非国际单位制单位 表1-6注:1平面角单位度、分、秒的符号,在组合单位中应采用()、()、()的形式。例如,不用/s而用()/s。2升的符号中,小写字母l为备用符号。3公顷的国际通用符号为ha。4r为“转”的符号。5用于构成十进倍数和分数单位的词头(见表1-7 )构成十进倍数和分数单位的词头 表1-7注:104称为万,108称为亿,1

4、012称为万亿,这类数词的使用不受词头名称的影响,但不应与词头混淆。1-1-2-3 文字表量符号文字表量符号见表1-8。文字表量符号 表1-81-1-2-4 化学元素符号化学元素符号见表1-9。化学元素符号 表1-91-1-2-5 常用构件代号常用构件代号见表1-10。常用构件代号 表1-10注:1预制钢筋混凝土构件、现浇钢筋混凝土构件、钢构件和木构件,一般可直接采用本附录中的构件代号。在绘图中,当需要区别上述构件的材料种类时,可在构件代号前加注材料代号,并在图纸中加以说明。2预应力钢筋混凝土构件的代号,应在构件代号前加注“Y”,如Y-DL表示预应力钢筋混凝土吊车梁。1-1-2-6 塑料、树脂

5、名称缩写代号塑料、树脂名称缩写代号见表1-11。塑料、树脂名称缩写代号 表1-111-1-2-7 常用增塑剂名称缩写代号常用增塑剂名称缩写代号见表1-12。常用增塑剂名称缩写代号 表1-121-1-2-8 建筑施工常用国家标准编号标准编号中,凡有“T”符号的标准,均为推荐性标准。建筑施工常用国家标准见表1-13。建筑施工常用国家标准 表1-13序号标准编号标准名称1GB/T 50001-2001房屋建筑制图统一标准2GBJ 2-86建筑模数协调统一标准3GB 50003-2001砌体结构设计规范4GB 50005-2002木结构设计规范5GBJ 6-86厂房建筑模数协调标准6GB 50007-

6、2002建筑地基基础设计规范7GB 50009-2001建筑结构荷载规范8GB 50010-2002混凝土结构设计规范9GB 50011-2001建筑抗震设计规范10GBJ 13-86室外给水设计规范11GBJ 14-87室外排水设计规范12GBJ 15-88建筑给水排水设计规范13GBJ 16-87建筑设计防火规范14GB 50017-2002钢结构设计规范15GBJ 18-87冷弯薄壁型钢结构技术规范16GBJ 19-87采暖通风和空气调节设计规范17GB 50021-2001岩土工程勘察规范18GB 50023-95建筑抗震鉴定标准19GBJ 25-90湿陷性黄土地区建筑规范20GB 5

7、0026-93工程测量规范21GBJ 27-88供水水文地质勘察规范22TJ 32-78热力工程抗震设计规范23GB 50034-92工业企业照明设计标准24GB 50037-96建筑地面设计规范25GB 50038-94人民防空地下室设计规范26GBJ 39-90村镇建筑设计防火规范27GB 50040-96动力机器基础设计规范28GB 50041-92锅炉房设计规范29GBJ 42-81工业企业通信设计规范30GBJ 43-82室外给水排水工程设施抗震鉴定标准31GBJ 44-82室外煤气热力工程设施抗震鉴定标准32GB 50045-95高层民用建筑设计防火规范33GB 50046-95工

8、业建筑防腐蚀设计规范34GBJ 51-83烟囱设计规范35GB 50052-95供配电系统设计规范36GB 50053-9410kV及以下变电所设计规范37GB 50054-95低压配电装置及线路设计规范38GB 50055-93通用用电设备配电设计规范39GB 50056-93电热设备电力装置设计规范40GB 50057-94建筑物防雷设计规范41GB 50058-92爆炸和火灾危险环境电力装置设计规范42GB 50061-9766kV及以下架空电力线路设计规范43GB 50062-92电力装置的继电保护和自动装置设计规范44GBJ 65-83工业与民用电力装置的接地设计规范45GBJ 66

9、-84制冷设备安装工程施工及验收规范46GB 50068-2001建筑结构可靠度设计统一标准47GBJ 75-84建筑隔声测量规范48GBJ 77-85钢筋混凝土筒仓设计规范49GBJ 78-85烟囱工程施工及验收规范50GBJ 79-85工业企业通信接地设计规范51GBJ 80-85普通混凝土拌合物性能试验方法52GBJ 81-85普通混凝土力学性能试验方法53GBJ 82-85普通混凝土长期性能和耐久性能试验方法54GB/T 50083-97建筑结构设计术语和符号标准55GB 50086-2001锚杆喷射混凝土支护技术规范56GBJ 87-85工业企业噪声控制设计规范57GBJ 50092

10、-96沥青路面施工及验收规范58GBJ 93-86工业自动化仪表工程施工及验收规范59GB 50094-98球形储罐施工及验收规范60GB/T 50100-2001住宅建筑模数协调标准61GBJ 101-87建筑楼梯模数协调标准62GB/T 50103-2001总图制图标准63GB/T 50104-2001建筑制图标准64GB/T 50105-2001建筑结构制图标准65GB/T 50106-2001给水排水制图标准66GBJ 107-87混凝土强度检验评定标准67GB 50108-2001地下工程防水技术规范68GBJ 112-87膨胀土地区建筑技术规范69GB/T 50114-2001采通

11、空调制图标准70GBJ 117-88工业构筑物抗震鉴定标准71GBJ 118-88民用建筑隔声设计规范72GBJ 119-88混凝土外加剂应用技术规范73GBJ 121-88建筑隔声评价标准74GBT 122-88工业企业噪声测量规范75GB/T 50123-1999土工试验方法标准76GBJ 126-89工业设备及管道绝热工程施工及验收规范77GBJ 127-89架空索道工程技术规范78GBJ 128-90立式圆筒式钢制焊接油罐施工及验收规范79GBJ 129-90砌体基本力学性能试验方法标准80GBJ 130-90钢筋混凝土升板结构技术规范81GBJ 132-90工程结构设计基本术语和通用

12、符号82GBJ 133-90民用建筑照明设计标准83GBJ 134-90人防工程施工及验收规范84GBJ 135-90高耸结构设计规范85GBJ 136-90电镀废水治理设计规范86GBJ 137-90城市用地分类与规划建设用地标准87GBJ 138-90水位观测标准88GBJ 140-90建筑灭火器配置设计规范89GBJ 141-90给水排水构筑物施工及验收规范90GBJ 144-90工业厂房可靠性鉴定标准91GBJ 145-90土的分类标准92GBJ 146-90粉煤灰混凝土应用技术规程93GBJ 147-90电气装置安装工程 高压电器施工及验收规范94GBJ 148-90电气装置安装工程

13、 电力变压器,油浸电抗器,互感器施工及验收规范95GBJ 149-90电气装置安装工程 母线施工及验收规范96GB 50152-92混凝土结构试验方法标准97GB 50155-92采暖通风与空气调节术语标准98GB 50157-92地下铁道设计规范99GB 50164-92混凝土质量控制标准100GB 50165-92古建筑木结构维护与加固技术规范101GB 50166-92火灾自动报警系统施工及验收规范102GB 50168-92电气装置安装工程 电缆线路施工及验收规范103GB 50169-92电气装置安装工程 接地装置施工及验收规范104GB 50170-92电气装置安装工程 旋转电机施工及验收规范105GB 50171-92电气装置安装工程 盘、柜及

展开阅读全文
