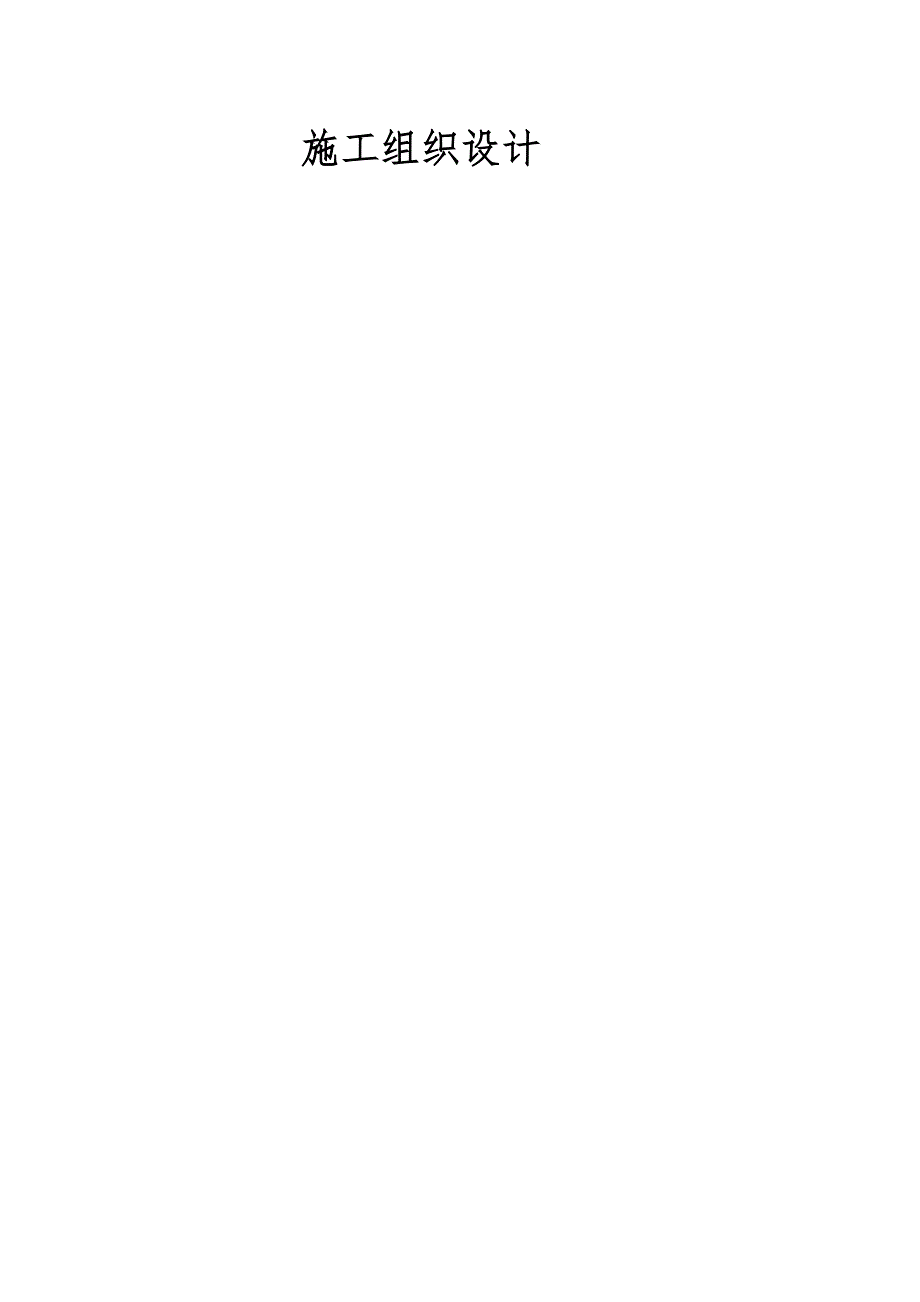

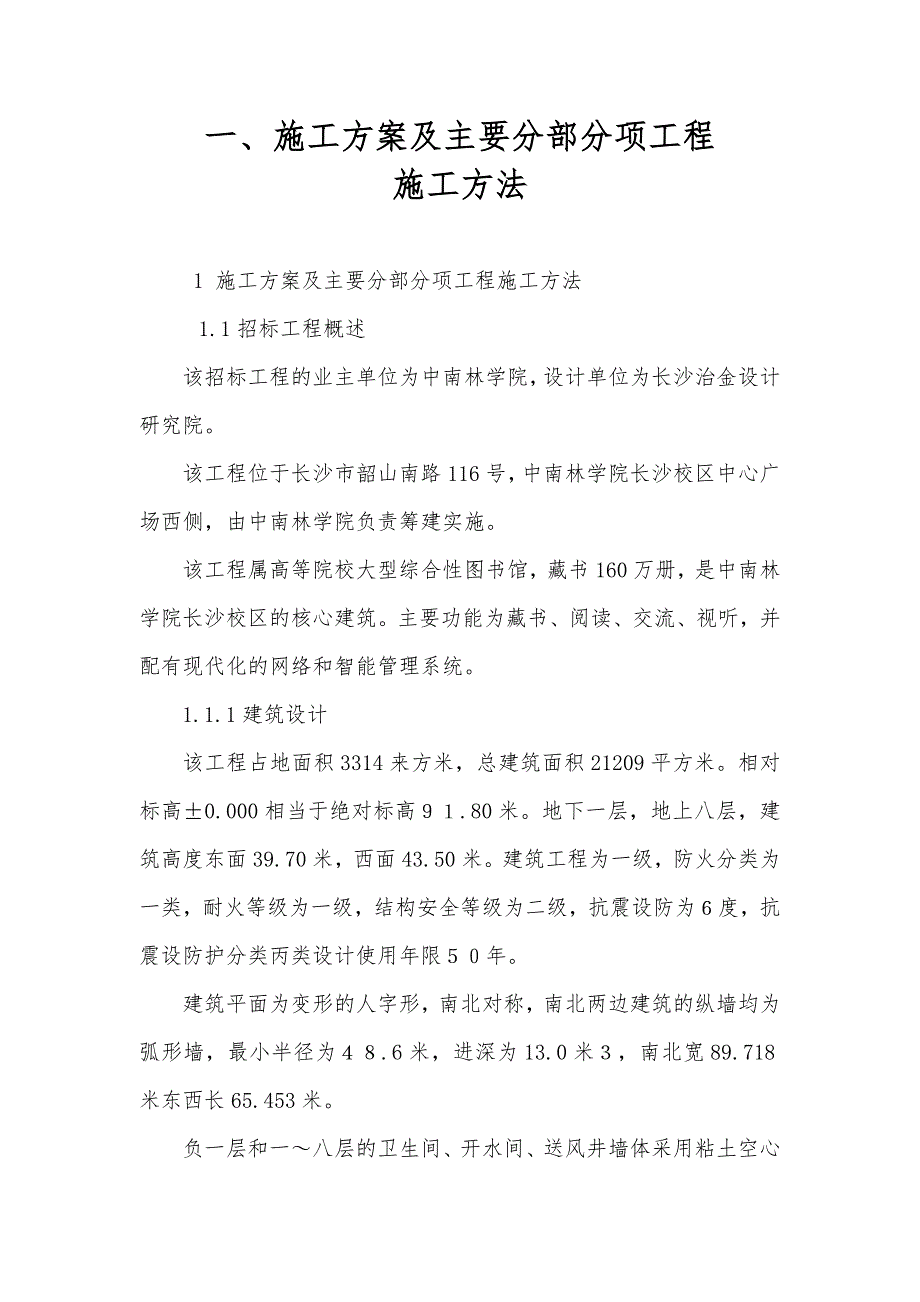

1、施工组织设计一、施工方案及主要分部分项工程施工方法1 施工方案及主要分部分项工程施工方法1.1招标工程概述该招标工程的业主单位为中南林学院，设计单位为长沙治金设计研究院。该工程位于长沙市韶山南路116号，中南林学院长沙校区中心广场西侧，由中南林学院负责筹建实施。该工程属高等院校大型综合性图书馆，藏书160万册，是中南林学院长沙校区的核心建筑。主要功能为藏书、阅读、交流、视听，并配有现代化的网络和智能管理系统。1.1.1建筑设计该工程占地面积3314来方米，总建筑面积21209平方米。相对标高0.000相当于绝对标高.80米。地下一层，地上八层，建筑高度东面39.70米，西面43.50米。建筑工

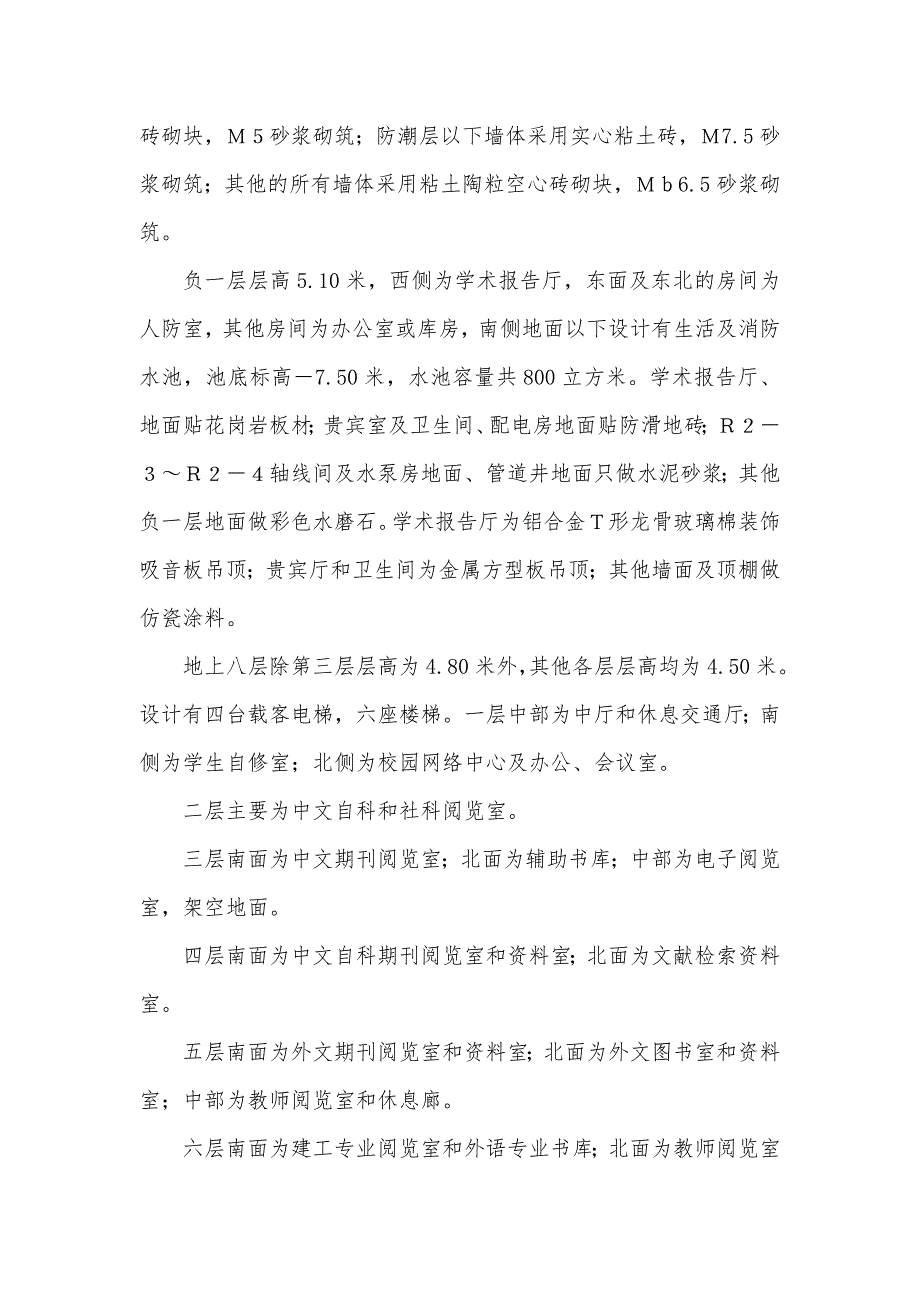

2、程为一级，防火分类为一类，耐火等级为一级，结构安全等级为二级，抗震设防为度，抗震设防护分类丙类设计使用年限年。建筑平面为变形的人字形，南北对称，南北两边建筑的纵墙均为弧形墙，最小半径为.6米，进深为13.0米，南北宽89.718米东西长65.453米。负一层和一八层的卫生间、开水间、送风井墙体采用粘土空心砖砌块，砂浆砌筑；防潮层以下墙体采用实心粘土砖，7.5砂浆砌筑；其他的所有墙体采用粘土陶粒空心砖砌块，6.5砂浆砌筑。负一层层高5.10米，西侧为学术报告厅，东面及东北的房间为人防室，其他房间为办公室或库房，南侧地面以下设计有生活及消防水池，池底标高7.50米，水池容量共800立方米。学术报告
3、厅、地面贴花岗岩板材；贵宾室及卫生间、配电房地面贴防滑地砖；轴线间及水泵房地面、管道井地面只做水泥砂浆；其他负一层地面做彩色水磨石。学术报告厅为铝合金形龙骨玻璃棉装饰吸音板吊顶；贵宾厅和卫生间为金属方型板吊顶；其他墙面及顶棚做仿瓷涂料。地上八层除第三层层高为4.80米外，其他各层层高均为4.50米。设计有四台载客电梯，六座楼梯。一层中部为中厅和休息交通厅；南侧为学生自修室；北侧为校园网络中心及办公、会议室。二层主要为中文自科和社科阅览室。三层南面为中文期刊阅览室；北面为辅助书库；中部为电子阅览室，架空地面。四层南面为中文自科期刊阅览室和资料室；北面为文献检索资料室。五层南面为外文期刊阅览室和资
4、料室；北面为外文图书室和资料室；中部为教师阅览室和休息廊。六层南面为建工专业阅览室和外语专业书库；北面为教师阅览室和辅助书库；中部同五层。七层南面为教学视听室和资料室；北面为微缩读物阅览室和特藏书库，中部为阅览室。八层南面为教师阅览室及资料室；北面为其档案室和校史展览厅；中部为导师工作室和休息廊。南北屋面为屋顶花园，顶为构架层。楼地面装饰：主入口外踏步及平台地面贴花岗岩；中厅、图书出纳厅、计算机检索厅、中厅楼梯、一、二层休息交通厅、二层回廊贴花岗岩板材。电子阅览室及主机房、网络中心主机房、网页制作室为抗静电活动楼板。卫生间、开水间及其前室、轴线间五至八层休息廊为陶瓷防滑地砖。电梯机房、调频发射
5、机房、屋顶构架、设备管井为水泥砂浆。其他楼面为彩色水磨石。顶棚装饰：所有设有自动喷淋的房间、各层电梯厅为轻钢龙骨石膏板吊顶，面层做仿瓷涂料；其他无吊顶的房间抹灰后面层做仿瓷涂料。内墙面装饰：中厅部分墙面贴大理石板材；卫生间贴釉面砖；其他房间抹混合砂浆，面层做仿瓷涂料；生活水池包括池底做聚丙烯树脂饰面。外墙面装饰：一层地面以下外墙面贴灰色粗面麻石；一层以上大面积涂刷灰色外墙涂料，按楼层以白色涂料分隔。门窗：负一层人防门共樘；各层防火卷帘门共樘；无框玻璃门樘；木质防火门共樘；木质夹板门共樘；防火窗樘；铝合金窗樘；玻璃幕墙共3194平方米。屋面采用级防水，除上人和种植屋面外防水层为厚纯丙烯酸防水涂料
6、。1.1.2 结构设计该招标工程为框架剪力墙结构，楼面为无粘结预应力楼板。结构重要性系数为1.0；结构安全等级为二级；建筑耐火等级为一级；抗震设防烈度为度。建筑场地类别：地基为类场地土；地基基础设计等级：乙级。该招标工程基础大部分采用天然地基，基础主要采用梁板式筏基，局部为柱下条基，柱下独立基础及柱下挖孔桩。基础持力层主要为粉土质砂，局部为粉质粘土，地基承载力特征值250Kpa。主要设计荷载取值：基本风压：0.35KN/m2基本雪压：0.45KN/ m2使用荷载标准值：KN/ m2密集书库：12.0阅览室： 6.2主机房： 5.5办公室： 2.0厕所： 2.0楼（电）梯间：屋面：上人： 2.0
7、不上人： 0.5屋顶花园：3.0种植屋面：6.49人防荷载：KN/ m2顶板等效静荷载标准值：120外墙等效静荷载标准值：100底板等效静荷载标准值：75材料：） 地下水池：35,抗渗等级S6。屋面水池：30,抗渗等级S6。有抗渗要求的混凝土均掺改性抗裂剂，或采用级配混凝土。） 柱、墙及梁板：三层楼面以下：C40三至六层楼面：C35六层以上：C303）楼梯同每层4）基础及基础梁：C30挖孔桩： C25基础垫层： C15报告厅部分柱下采用人工挖孔桩，共12根，桩径800mm，桩长约4.56.0m,持力层为圆砾层，单桩承载力为900KN。主楼采用后浇膨胀加强带，宽1000mm，共四条，混凝土中掺高
8、性能膨胀剂。预应力楼板的预应力筋选用1860低松弛钢绞线，直径15.2mm。本工程所有直径的钢筋设计要求采用机械连接。1.1.3电力设计该招标工程用电设备的装机容量为1877.5kw，有功计算负荷为1338kw，无功计算负荷为1048kvar，补偿后视在计算负荷为1454KVA。该工程的消防设施及弱电负荷为一级负荷，其他为二级负荷。水泵房的低压配电屏、负一层的低压配电室的配电屏、八层的空调动力配电箱以及人防的配电箱靠墙落地式安装，低压配电室的配电屏均用上出线，其他为下出线。电缆井的楼层照明配电箱、楼层空调配电箱及各操作箱挂墙式明装，中心距地1.5m。各层的照明、事故照明配电箱、消防控制室、网络
9、主机室的插座箱ASB均为嵌入式暗装，中心距地1.5m。加压风机、防排烟风机的就地控制箱挂墙式明装，中心距地1.5m。照明灯具除注明的外，均吸顶安装或吊顶嵌入安装。一层大厅及报告厅的照明灯具的布置由二次装修设计。配电的电力电缆选用YJVIKV型，导线选用BV450750V，消防系统选用耐火电缆ZRYJVIKV，阻燃导线ZRBV450750V型，控制电缆配用KVV500V。从低压配电室出来的所有动力电缆、照明电缆线路采用电缆桥架敷设；从低压配电室至水泵房的配电柜的电缆采用穿管埋地敷设，在电缆井内的电缆，采用梯级桥架敷设，一般电缆与消防电缆分开敷设，在负一层桥架内的一般电缆与消防电缆用钢隔板分开敷设
10、。从室外进出低压配电室的电缆，在负一层过墙处预留好钢套管，待电缆敷设完毕后要密封防水。低压配电系统的接地采用TNS型，除空调插座外，其他所有插座均应从带有漏电保护开关回路接电源。该工程按二类防雷建筑设计，在屋顶装设避雷带，采用共用接地人装置，接地体采用镀锌扁钢作成接地网，并与建筑基础内的主钢筋可靠焊接，接地电阻R1。1.1.4弱电设计弱电设计包括火灾自动报警及联动控制系统、电视监控系统、综合布线系统的配管配线设计，有线电视系统的设计及学术报告厅的音响设计。综合布线系统采用星形物理结构，共有一个工作区、水平、管理、干线、设备间以及建筑群共六个子系统。有线电视系统的接地电平数在7080Db之间。电
11、视监控系统采用多头一尾的监控方式。学术报告厅音响系统由集中控制系统、放大系统、音响及传输线路组成。整个弱电系统共设有各机房防静电活动地板接地及设备接地二种接地系统。1.1.5给排水设计水池共三个，消火栓用水贮存于室外，消防水池的有效容积为650m3，生活水池有效容积为150m3，屋面高位水箱有效容积为35m3。消防用水量q130LS，室外消防用水量q230LS，喷淋用水量Q122LS。室内生活给水管道DN100，采用热镀锌钢管，内衬塑给水管。所有管道采用明敷，丝扣连接。消火栓系统采用热镀锌钢管，当DN100时，采用丝扣连接；当DN100时，采用焊接连接。喷淋系统采用热镀锌钢管，当DN100时，
12、采用丝扣连接；当DN100时，采用卡箍连接。生活排水系统、雨水排水系统，室内均采用UPVC排水管，排水管件均用90或45三通和弯头；室外均采用钢筋混凝土排水管，水泥砂浆抹带接口。气体灭火系统采用无缝钢管，内外镀锌，丝扣连接。管道防腐：明装、暗装镀锌钢管刷银粉漆两道；水池、水箱中的管道除锈后刷冷底子油两道，樟丹两道。明装、暗装镀锌铁管刷樟丹油两道后，再刷铅油两道。埋地钢管、铸铁管刷冷底子油两道后，再刷热沥青两道。管道在楼板下、梁下或墙上设管卡固定。室外给水管埋深0.7m，给水管与排水管交叉时，给水管在排水管上层通过。1. 1.6现场自然条件及工程地质情况（a）拟建工程场地现已开挖至海拔高程86.
13、3m,东面室外地坪90.0m，西南地坪86.1m，原微地貌属湘江二级阶地上的微丘地貌。场地属河床相沉积区，场地地形，地貌简单，不良地质作用不发育，为三级场地；地质原位稳定，原度变化不大，性质较稳定，地基等级为三级。（b）地层岩性根据地勘资料，该场地分布的地层主要有第四系全新统（Q4）素填土，第四系更新统（QP）粉质粘土，粉土质砂及圆砾、砾砂层，粉质粘土层约至85.2m，粉土质砂约至 81.7m，砾砂层约80.0m77.20m。图书馆筏板基础区域土质较平稳，报告厅部分有5m左右回填层，筏板基础区域目前已基本开挖至粉质粘土层。（c）水文地质条件本场地地下水较少，粉质粘土层中局部有滞水，属大气降水补
14、给。圆砾、砾砂层中的潜水水位在83.0m以下，水量不大，与上层滞水联系不大。（d）现场气候条件极端最高气温43极端最低气温12年平均气温16.9年平均相对湿度81年平均降水量1422.4mm最大日降水量224.5mm年平均风速2.7/s最大风速20.7/s全年日照时数16001700小时年平均大风日数5.2天年平均雾日数21.2天年平均雷暴日数43.8天年平均降雪日数13天年平均霜日数20.9天主导风向西北风（冬季）最大风力七级1.1.7现场施工条件该招标工程位于校园的中轴线上，南北向都有校内道路到达施工现场，南北向都有给水水源，电源也已接至施工现场附近，临时供电、供水均可方便的接入。现场面层
15、土方已开挖可方人便地布置临时设置。1.1.8招标工程要求1）质量要求：省质监站确认的优良工程；2）工期要求：13个月；3）缺陷责任期：按中华人民共和国建设部令80号文件。1.1.9工程项目的施工重点及难点1.1.9.1地下水池建筑物的南侧设计有地下生活和消防水池，容量共800m3，池底标高-7.5m，混凝土强度等级C35，抗渗等级S6，混凝土中掺加8SYG改性抗裂剂或采用级配混凝土。施工中须采用不设穿墙螺栓的清水模板和泵送混凝土，以保证池壁不变形、不渗漏，同时要加强混凝土的养护，池内蓄水作抗渗漏试验，拆模后池外及时回填土方，防止因抗浮或温差而可能引起池体产生裂痕。1.1.9.2弧形墙本招标工程南北
