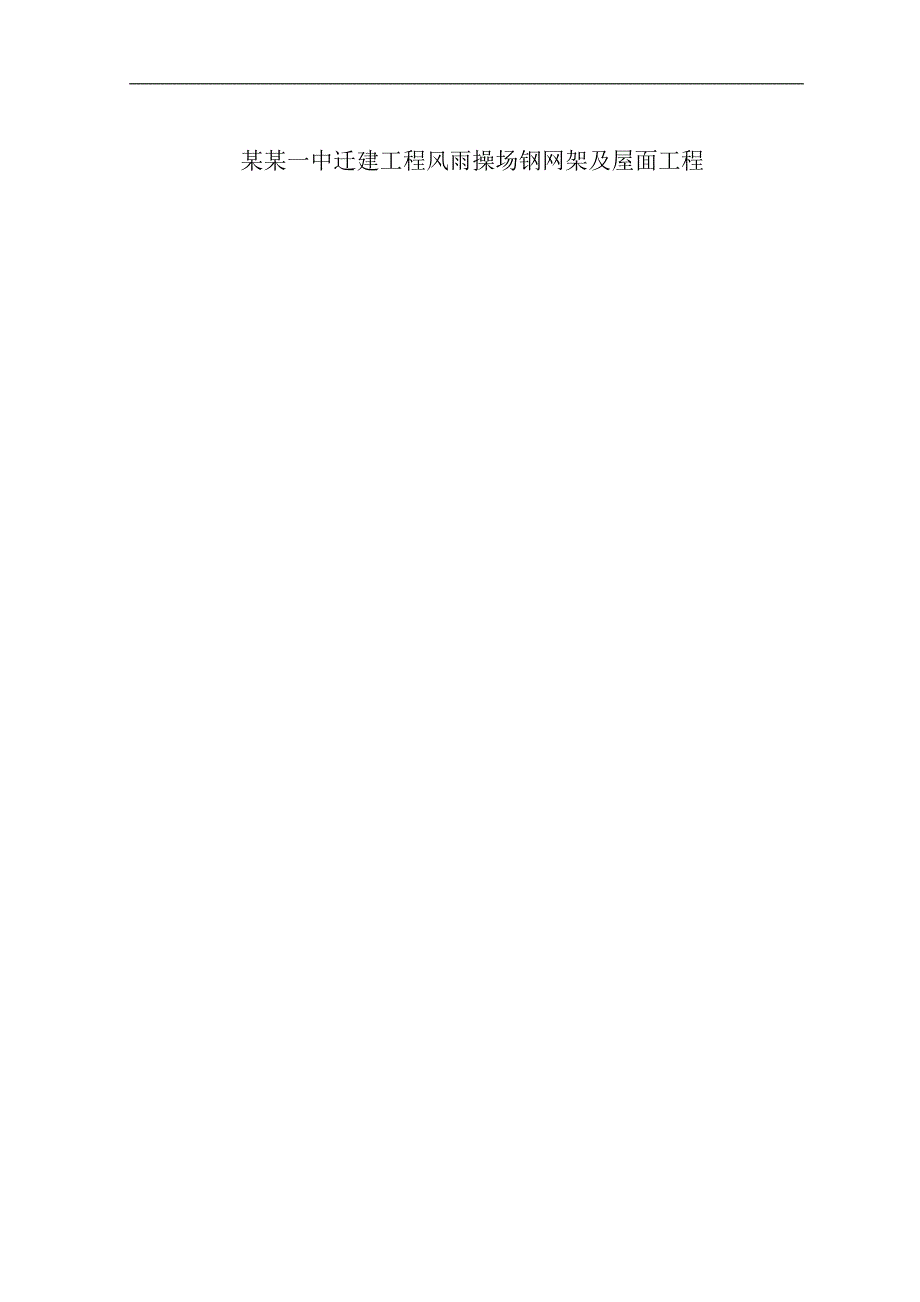

一中迁建工程风雨操场钢网架及屋面工程施工组织设计.doc_第1页
第1页 / 共33页

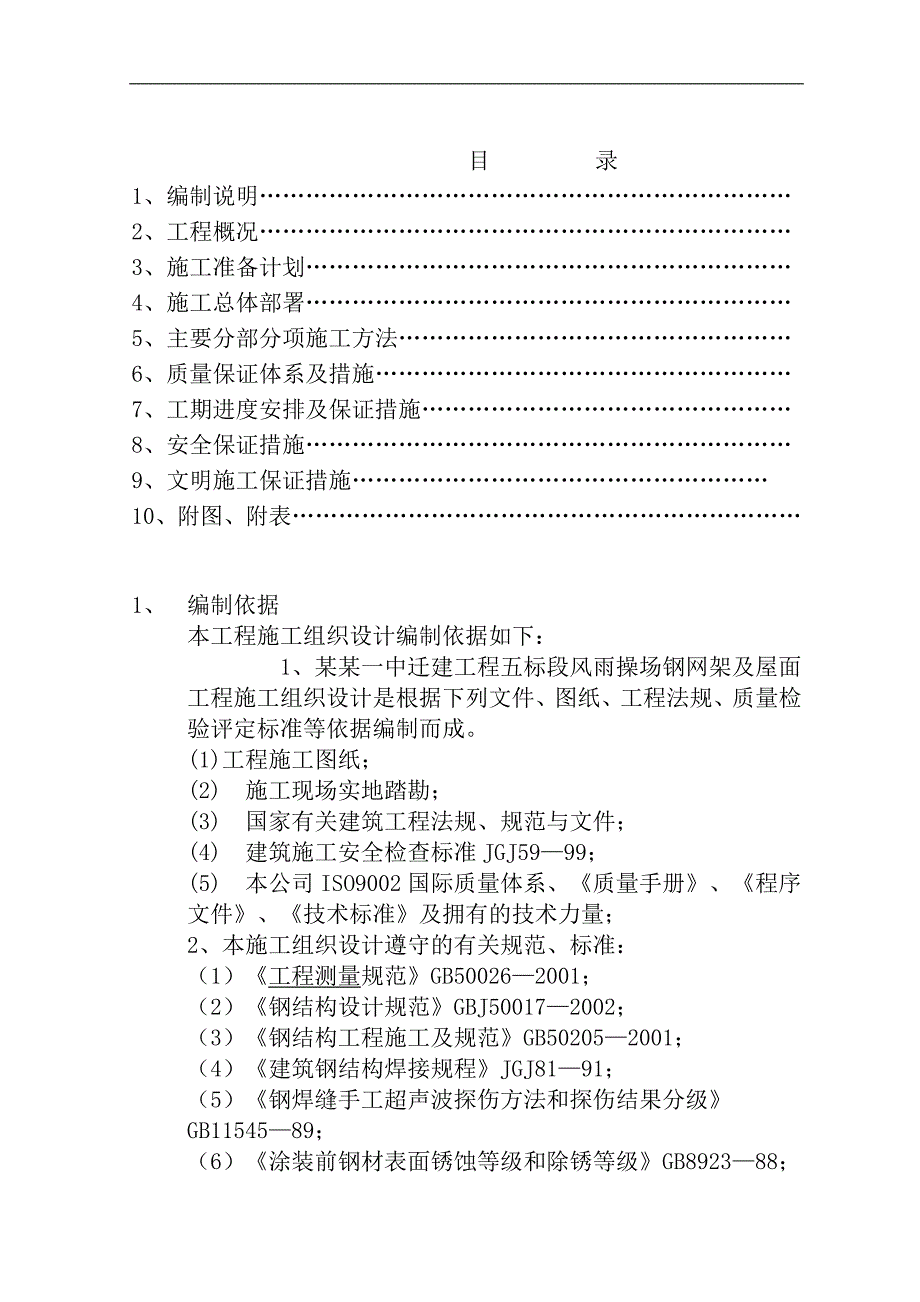

一中迁建工程风雨操场钢网架及屋面工程施工组织设计.doc_第2页
第2页 / 共33页

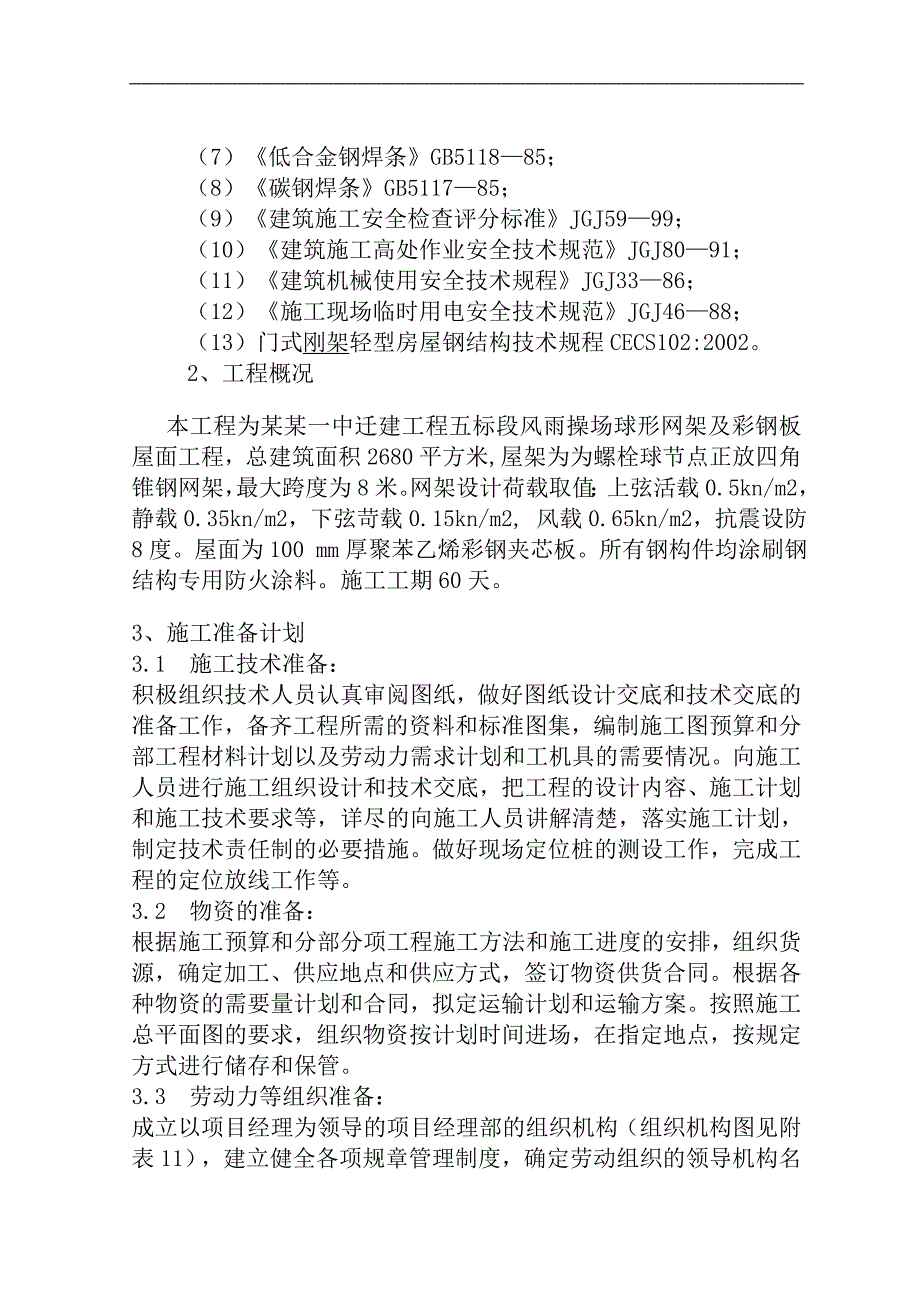

一中迁建工程风雨操场钢网架及屋面工程施工组织设计.doc_第3页
第3页 / 共33页
一中迁建工程风雨操场钢网架及屋面工程施工组织设计.doc_第4页
第4页 / 共33页
一中迁建工程风雨操场钢网架及屋面工程施工组织设计.doc_第5页
第5页 / 共33页
一中迁建工程风雨操场钢网架及屋面工程施工组织设计.doc_第6页
第6页 / 共33页
一中迁建工程风雨操场钢网架及屋面工程施工组织设计.doc_第7页
第7页 / 共33页
一中迁建工程风雨操场钢网架及屋面工程施工组织设计.doc_第8页
第8页 / 共33页
一中迁建工程风雨操场钢网架及屋面工程施工组织设计.doc_第9页
第9页 / 共33页
一中迁建工程风雨操场钢网架及屋面工程施工组织设计.doc_第10页
第10页 / 共33页
亲,该文档总共33页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《一中迁建工程风雨操场钢网架及屋面工程施工组织设计.doc》由会员分享,可在线阅读,更多相关《一中迁建工程风雨操场钢网架及屋面工程施工组织设计.doc(33页珍藏版)》请在第壹文秘上搜索。

1、 某某一中迁建工程风雨操场钢网架及屋面工程目 录1、编制说明2、工程概况3、施工准备计划4、施工总体部署5、主要分部分项施工方法6、质量保证体系及措施7、工期进度安排及保证措施8、安全保证措施9、文明施工保证措施10、附图、附表1、 编制依据本工程施工组织设计编制依据如下:1、某某一中迁建工程五标段风雨操场钢网架及屋面工程施工组织设计是根据下列文件、图纸、工程法规、质量检验评定标准等依据编制而成。(1)工程施工图纸;(2)施工现场实地踏勘;(3)国家有关建筑工程法规、规范与文件;(4)建筑施工安全检查标准JGJ5999;(5)本公司ISO9002国际质量体系、质量手册、程序文件、技术标准及拥有

2、的技术力量;2、本施工组织设计遵守的有关规范、标准:(1)工程测量规范GB500262001;(2)钢结构设计规范GBJ500172002;(3)钢结构工程施工及规范GB502052001;(4)建筑钢结构焊接规程JGJ8191;(5)钢焊缝手工超声波探伤方法和探伤结果分级GB1154589;(6)涂装前钢材表面锈蚀等级和除锈等级GB892388;(7)低合金钢焊条GB511885;(8)碳钢焊条GB511785;(9)建筑施工安全检查评分标准JGJ5999;(10)建筑施工高处作业安全技术规范JGJ8091;(11)建筑机械使用安全技术规程JGJ3386;(12)施工现场临时用电安全技术规范

3、JGJ4688;(13)门式刚架轻型房屋钢结构技术规程CECS102:2002。2、工程概况 本工程为某某一中迁建工程五标段风雨操场球形网架及彩钢板屋面工程,总建筑面积2680平方米,屋架为为螺栓球节点正放四角锥钢网架,最大跨度为8米。网架设计荷载取值:上弦活载0.5kn/m2,静载0.35kn/m2,下弦苛载0.15kn/m2, 风载0.65kn/m2,抗震设防8度。屋面为100 mm厚聚苯乙烯彩钢夹芯板。所有钢构件均涂刷钢结构专用防火涂料。施工工期60天。3、施工准备计划3.1施工技术准备:积极组织技术人员认真审阅图纸,做好图纸设计交底和技术交底的准备工作,备齐工程所需的资料和标准图集,编

4、制施工图预算和分部工程材料计划以及劳动力需求计划和工机具的需要情况。向施工人员进行施工组织设计和技术交底,把工程的设计内容、施工计划和施工技术要求等,详尽的向施工人员讲解清楚,落实施工计划,制定技术责任制的必要措施。做好现场定位桩的测设工作,完成工程的定位放线工作等。3.2物资的准备:根据施工预算和分部分项工程施工方法和施工进度的安排,组织货源,确定加工、供应地点和供应方式,签订物资供货合同。根据各种物资的需要量计划和合同,拟定运输计划和运输方案。按照施工总平面图的要求,组织物资按计划时间进场,在指定地点,按规定方式进行储存和保管。3.3劳动力等组织准备:成立以项目经理为领导的项目经理部的组织

5、机构(组织机构图见附表11),建立健全各项规章管理制度,确定劳动组织的领导机构名额和人选,坚持合理分工与密切协作相结合的原则,把有施工经验、有创业创新精神、工作效率高的人选入领导机构。建立精干的施工队伍,要认真考虑专业工种的合理配合,技工和普工的比例要满足合理的劳动组织要求,按组织施工方式的要求确定建立混合施工队组或专业施工队组及其数量。按照开工日期和劳动力需要量计划,组织劳动力进场,同时要进行安全、防火和文明施工等方面的教育。在钢结构工程施工前,应对各工序的施工人员进行必要的岗位培训,并对其进行技术、质量、安全交底,预防发生安全和质量事故。为了加快施工准备工作的进度,必须加强建设单位、设计单

6、位和监理单位之间的协调工作,密切配合,建立健全施工准备工作的责任制度和检查制度,使施工准备工作由领导、有组织、有计划和分期分批地进行。对钢结构工程所使用的机械和检测设备的性能进行检验,保证施工过程中各种设备的工作状态良好,使用功能齐全。4、施工总体布署为了合理地安排,组织好施工,根据本工程自身的特点,结合实际情况,本工程流水法施工。本工程遵循“先地下、后地上;先结构、后装修”的原则安排施工。、主要分部分项工程施工方法5.1、网架结构形式:正放四角锥螺栓球节点网架。 支撑条件:柱点支撑。 主体采用钢筋混凝土框架结构体系,屋面结构为钢网架,网架屋面面积约2178 . 一、施工条件:网架杆件及钢球、

7、桁条、屋面板等零部件在工厂加工制作好后,运至现场,网架安装必须待基础砼达到设计强度后,方进场安装。施工现场场地必须平整夯实,柱顶预埋件要求按图纸尺寸放置,预埋件的尺寸误差、水平标高应在公差范围之内。交通:运输有能进汽车至施工现场内的道路。水电:生活用水(20 人左右)、生活用电安装时固定支座、安装桁条用电。 二、施工顺序: 1、工厂内:图纸会审备料原材料检验加工制作部件(钢球、杆件、支座)表面防腐处理质量检验包装发往现场网架安装网架检测屋面安装。 2、施工现场:场地整理搭设临时设施临时支架搭设(高至网架下弦30cm)检查复核测量网架预埋件尺寸、标高、标高是否符合图纸设计要求,必要时作出相应调整

8、,网架支座安装网架安装网架检测验收。 3、复检:加固脚手架,对现场材料清理排放,对垂直运输材料作详细运输程序。 三、施工方法: (一)材料采购与检验 钢板、焊管、锥头、封板、应符合GB700-88碳素结构钢标准规定的Q235材质要求,无缝钢管应符合GB699-88优质碳素结构钢标准规定的20#钢要求,螺栓球的材质应符合GB699-88优质碳素结构钢标准规定的45#钢要求,内螺纹尺寸和球孔角度尺寸应符合设计图纸要求,螺钉应符合JG10-1999行业标准要求,高强度螺栓材质、性能应符合GB16939-1997标准要求。材料规格按设计图纸要求执行。 原材料、配件进厂后,对进货物资进行验证,验证合格后

9、按顺序进行尺寸、材质和性能三个方面测量。具体要求如下:尺寸测量由检验人员按GB2828-87I-4.0进行,并记录测量结果;材质测量由检验人员负责按下述材料检验要求进行取样和送样,填写送样登记表,化验员按理化管理制度要求进行化学分析并标识和保存样件,建立化学分析C、S、Si、Mn、P、Cr、Ni原始记录台帐,出据化学分析报告单并及时传递给检验员和资料员;性能测量由试验员进行,建立机械性能试验原始记录或机械性能检测报告,并及时传递给成品检验员和资料员;严格按验收规范规定进行化学成分和性能进行抽样检验,只有上述三方面均合格后方能入库。 各种材料的检验要求如下: 1、碳素结构钢材料检验 检查质量证明

10、文件,内容应包括材料数量、规格、批号、炉号、钢的牌号、力学性能、化学成份、制造厂商、出厂日期、技术监督部门印记等; 观察检查钢材的表面质量,钢材表面不允许有裂纹、结疤、折叠、分层等缺陷; 抽样复查钢材的尺寸精度,抽样数量见GB2828-87I-4.0; 抽样检验化学成份,每批材料每种规格抽样一件,化学成份应满足GB700-88标准的要求; 对高频焊管,应检查供方提供的工艺性能试验报告,其中直径不大于219.1mm的钢管应做压扁试验,直径小于50mm的钢管可用弯曲试验代替压扁试验; 产品标识:钢板应有生产厂家作上标准号、供方名称(厂标)、钢号、炉罐号、批号、尺寸等印记;型钢可由厂家采用打钢印、喷

11、印、挂标牌、粘标签等方式进行标识,标识上应有供方名称(厂标)、牌号、炉罐号、规格、重量等。 2、优质碳素结构钢材料检验 检查质量证明文件,内容应包括供方名称或印记、发货日期、需方名称、合同号、产品标准号、钢的牌号、炉罐号、批号、交货状态、重量、件数、规格、各项检验结果、技术监督部门印记等;优质碳素结构钢的机械性能应在质量证明书中注明;对结构用无缝钢管,应检查供方提供的工艺性能报告,对于外径大于22mm,且壁厚与外径比值小于或等于10%的钢管:检查表面质量,不得有裂纹、结疤、折叠和夹渣;抽样复查钢材的尺寸精度,钢材的尺寸精度应符合碳素结构钢材的尺寸精度要求,抽样数量见GB2828-87I-4.0

12、;抽样复查化学成份,每批每种规格抽样一件,化学成份应满足表12的要求。复验仅抽检、i、n、即可,产品标识同上。 3、焊条材料 检查质量证明书,其内容应填写制造厂的实际检验结果,主要有尺寸,型接头角焊缝检验结果,溶敷金属的化学成份,力学学性能,焊缝射线探伤检验结果,药皮含水量检验结果,技术监督部门印记等;检查产品标识,包括标准号、焊条型号及焊条牌号、制造厂名及商标、批呈号、数量及生产日期。 4、焊丝检验 检查质量证明书,其内容应填写制造厂的实际检验结果,主要有焊丝的化学成份,熔敷金属的力学性能,焊缝的射线探伤检验结果,技术监督部门印记等; 检查焊丝的表面质量,应光滑、平整、无毛刺、划痕、锈蚀和氧

13、化皮等;检查焊丝的产品标识,包括标准号、焊丝型号、批号、有效期、生产日期、制造厂名及商标等。 5、网架用高强螺栓的检验 检验项目和方法参见GB16939-1997和JG10-1999,其中机械性能检测应符合GB2828-87S-3要求。 6、螺栓球、封板、锥头、套筒、螺钉等网架配件的检验 检查产品质量证明书,其内容应包括上述配件的制造厂名称、产品准、数量、规格、尺寸精度,所用原材料的牌号、炉号、化学成份、力学性能等;抽样检查上述配件的尺寸精度;抽样检查化学成份,上述配件每批每种规格抽样一件,其结果应满足原材料检验要求。 7、普通螺栓、锚栓、螺母检验 观察检查产品的表面质量,不得有毛刺和锈蚀。抽

14、查产品的尺寸精度,每种规格的抽样数量见GB2828-87I6.5,用游标卡尺和螺纹量规检测,其结果应满足设计要求。 8、涂料类、稀料类的产品,一般由检验人员检查产品的质量证明书和合格证,检查产品的有效期和生产日期。检查应结合使用情况,检查数量按桶数的5%,且不少于3桶。 9、物资入库后应设置专门场地存放,并进行严格标识,做好防护工作,避免混用、错用现象发生,如发现有上述情况,应由质量管理人员立即组织追溯,找出原因并进行纠正。 10、生产领用时应坚持限额领料制度,做到日清日结。 (二)材料采购的保证 为了保证工程的顺利实施,必须针对工程的需要制订详细的材料计划和材料采购计划,同时落实资金计划,配置相关人员进行执行保证工程的顺利实施。 三材料进场顺序 项目负责人要对材料供应情况对照材料计划进行调度,同时根据现场各项进度情况及时调整,保证工程的顺利实施。该工程进料顺序为:先进脚手架材料,然后顺序进网架材料,对檩条、玻璃棉、油漆、屋面材料因通用性好,可在施工过程中进场。 四网架的安装方法 1、准备工作: 设临时设施和安装支承架。 检查、复核预埋件的尺寸误差,标高是否在公差范围内,必要时作相应调整。 复检运至施工现场的网架构件,对构件分类堆放。 网架安装方法高空散装延伸安装法关键工序。 2、基
