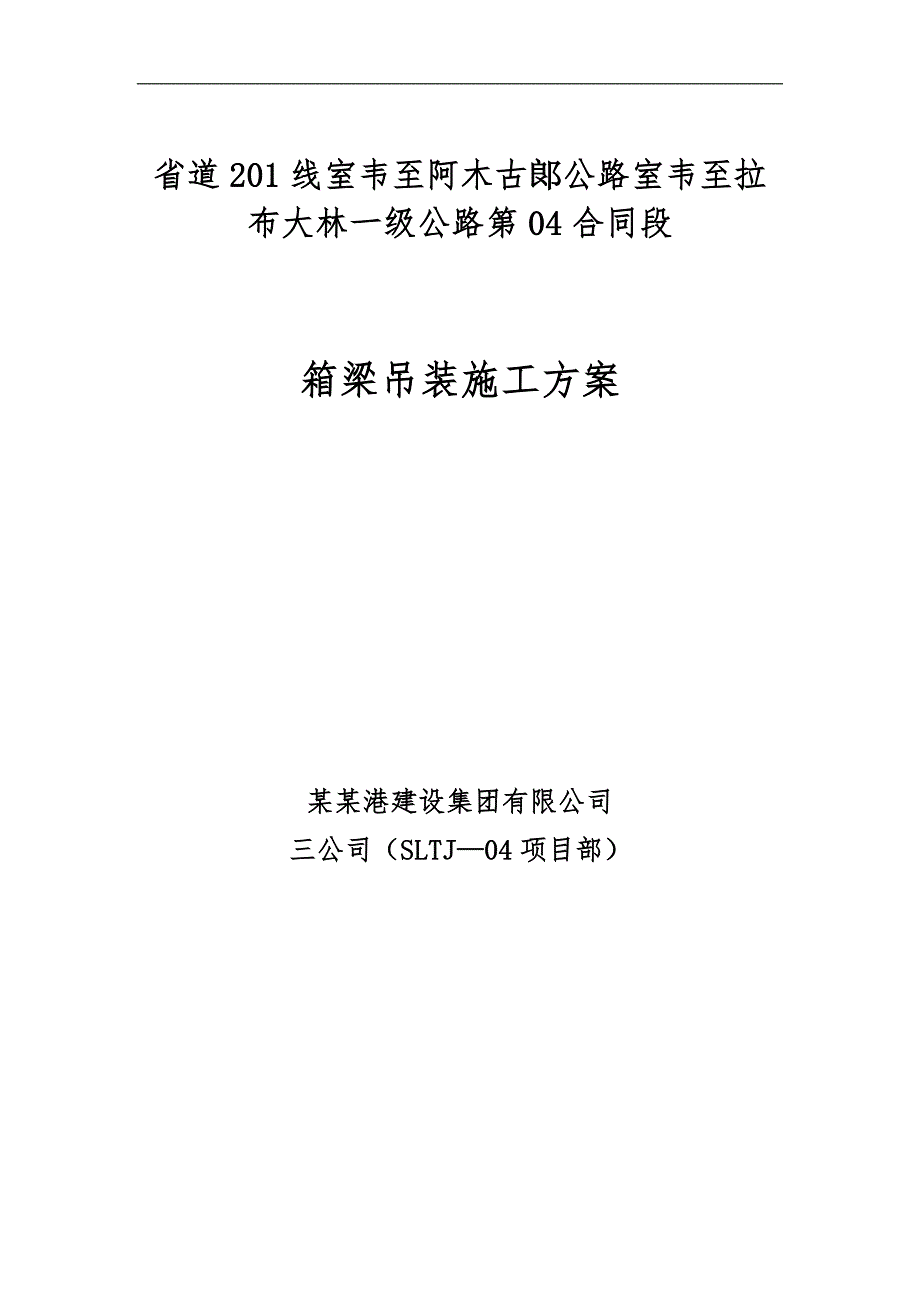

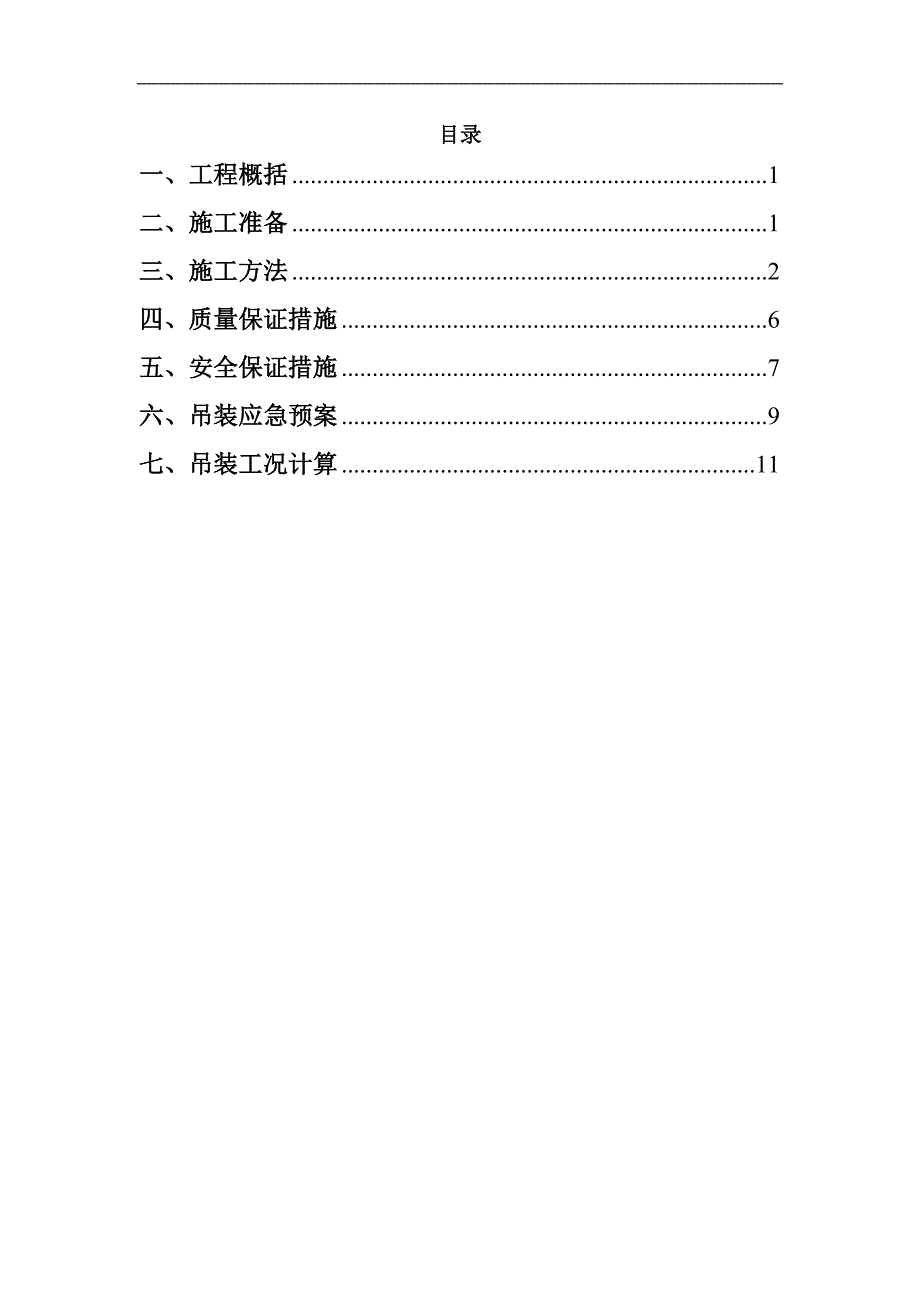

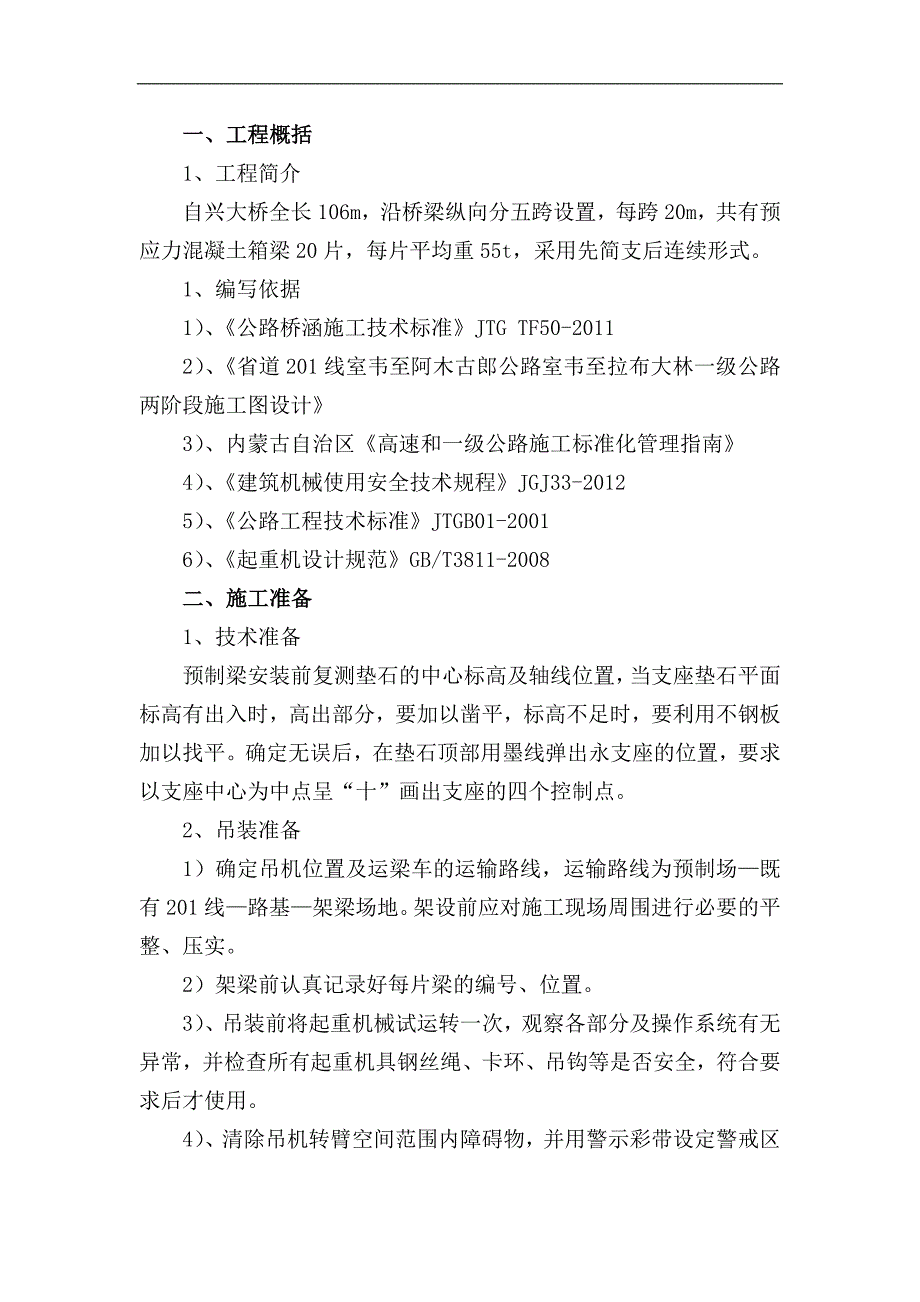

1、省道201线室韦至阿木古郞公路室韦至拉布大林一级公路第04合同段箱梁吊装施工方案某某港建设集团有限公司三公司（SLTJ04项目部）目录一、工程概括1二、施工准备1三、施工方法2四、质量保证措施6五、安全保证措施7六、吊装应急预案9七、吊装工况计算11一、工程概括1、工程简介自兴大桥全长106m，沿桥梁纵向分五跨设置，每跨20m，共有预应力混凝土箱梁20片，每片平均重55t，采用先简支后连续形式。1、编写依据1）、公路桥涵施工技术标准JTG TF50-20112）、省道201线室韦至阿木古郎公路室韦至拉布大林一级公路两阶段施工图设计3）、内蒙古自治区高速和一级公路施工标准化管理指南4）、建筑机械
2、使用安全技术规程JGJ33-20125）、公路工程技术标准JTGB01-20016）、起重机设计规范GB/T3811-2008二、施工准备1、技术准备预制梁安装前复测垫石的中心标高及轴线位置，当支座垫石平面标高有出入时，高出部分，要加以凿平，标高不足时，要利用不钢板加以找平。确定无误后，在垫石顶部用墨线弹出永支座的位置，要求以支座中心为中点呈“十”画出支座的四个控制点。2、吊装准备1）确定吊机位置及运梁车的运输路线，运输路线为预制场既有201线路基架梁场地。架设前应对施工现场周围进行必要的平整、压实。2）架梁前认真记录好每片梁的编号、位置。3）、吊装前将起重机械试运转一次，观察各部分及操作系统
3、有无异常，并检查所有起重机具钢丝绳、卡环、吊钩等是否安全，符合要求后才使用。4）、清除吊机转臂空间范围内障碍物，并用警示彩带设定警戒区域，非吊装施工人员严禁靠近。5）架梁前通知监理对盖梁等下部结构进行验收，认可后方可进行架梁。3、人员、机具配置1）人员配置人员配备情况一览表序号主要工种计划数量备注1管理人员3现场施工员、技术员2吊装指挥13吊车司机24测量25交通指挥16工人52）机具配置机械设备准备情况一览表序号设备名称型号单位数量备注1吊 车QY65辆2台2钢丝绳6*19根4=40mm3运梁车辆1辆三、施工方法1、工艺流程（见下图）支座安装运输至待架梁孔下道工序捆（吊）梁体梁体吊至安装跨梁
4、体横移梁体下放就位监理检查梁选型装车2、临时支座安拆1）临时支座的安装预制梁架设前，先安装永久支座，然后安放临时支座及墩顶现浇段底模，梁体架设置于临时支座上成为简支状态，及时连接桥面板钢筋及端横梁钢筋，浇筑墩顶连续段混凝土，再进行负弯矩束张拉施工，拆除临时支座，形成连续体系。临时支座安装前先在盖梁上放样定位，临时支座安装后不得影响永久支座的安装和现浇段的施工。测定临时支座安装高程，根据板式橡胶支座顶面高程调节砂桶内干砂高度，使梁底高程达到设计要求。2）临时支座的拆除桥梁架设后，立即准备进行现浇段的制作，当现浇段负弯矩张拉压浆压浆及桥面砼板强度达到设计值的95%后，拆除临时支座，完成体系转换。在
5、临时支座219mm钢管的底部用氧炔焰割一小孔，轻敲管壁，则管内的干砂即会漏出，同时上面的混凝土圆块也会掉入管内，抽出钢管即拆除了临时支座3、板式橡胶支座的安装1）板式橡胶支座安装板式橡胶支座安装的关键：尽可能地保证梁底与垫石顶面平行、平整，使其同橡胶支座上、下面全部密贴，避免偏压、脱空、不均匀支撑的发生。施工程序如下：（1）先将支撑垫石顶面浮砂除去，垫石表面清洁、平整、无油污。（2）预制梁及支座接触的底平面保持水平与平整。（3）先在支撑垫石上按设计图标上中心线，同时在橡胶支座上也标上十字交叉中心线。将支座安放在垫石上，使支座中心线同支座垫石上的位置中心线相重合。2）板式橡胶支座安装的注意事项：
6、（1）安装前对支座进行检查、验收,所有的橡胶支座必须有产品合格证明书。制造支座的胶料、钢材和聚四氟乙烯料的物理机械性能、力学性能符合设计及规范要求。（2）检查支座垫石顶面标高，力求准确一致。 （3）安装时要注意区分桥台和桥墩支座的类型并做好记录。本项目中，自兴大桥桥台采用GYZF4250*54四氟滑板式橡胶支座，桥墩采用GYZ350*85型板式橡胶支座。（4）安装滑动支座时，注意支座滑动方向为顺桥方向。4、梁板运输1）梁板出坑项目部准备在预制场配置两台汽车吊机和一辆平板运梁车，起吊前将平板车行驶至梁板平行位置，然后利用汽车吊机将梁吊起，并慢慢移动至平板车上固定。起吊时钢丝绳与梁体接触位置要铺垫
7、轮胎橡胶片，防止钢丝绳对梁体的磨损。2）、临时支撑与稳固措施预应力梁板在运输车辆上的临时搁置位置应符合设计要求，不得出现支点受力不均匀。结构扭曲等现象。临时支点构造须满足强度与外形要求，侧向定位装置除限制梁板运输途中水平滑动外，不得有导致结构损坏的附加力。项目部采用支撑木与斜撑固定。3）、运输行驶要求为保证设备能匀速、安全的行驶，速度要控制以下范围内：重载行驶速度要小于等于10km/h，过弯道行驶时控制在5km/h。在路口处要设置指挥人员，车辆通过时必须按指挥行驶，确保安全通行，在指定道路上匀速行驶，不得急加速、换挡和紧急制动。5、梁板的架设、安装1）梁板吊装采用设吊孔穿束兜板底的吊装方法。预
8、制时，箱梁按设计吊点位置到背墙前缘线或桥墩中心线的垂直距离为90cm，横桥向距离悬臂根部10cm。2）、本工程拟采用两台50T汽车吊双机抬吊安装。同一跨架设顺序为边梁、中梁、中梁、边梁。以自兴大桥为例，即同一跨板梁吊装顺序同板梁编号的顺序相同：1234。考虑汽车吊的工作半径，在吊装第五跨箱梁时，一台吊机位于五号台背面，一台位于四号墩侧面，按边、中、中、边的顺序依次完成该跨吊装。其它跨依次移动吊车，进行吊装。6、梁板吊装要求1）、运梁拖车运梁至工作位置，用钢丝绳在吊点位置(距梁头约1.3m处)兜住梁体，钢丝绳与梁体交角为4560，起吊至离运梁车510cm停机，检查构件绑扎是否牢固稳定，吊索是否拉
9、紧，吊机运转是否正常，且待预制梁平稳后才继续起吊。2）使用两台机吊同一构件时，因两司机操作不易协调，故要根据双机协作系数选择吊机，使各机安全力距均控制在80%以内。起吊时两机吊钩应基本垂直，不得有较大的倾斜，以防构件离地时造成一台吊机失重而另一台吊机超荷，并且在起吊前将两机吊索拉紧，然后同时起吊，使两吊索受力基本平衡，吊装过程要保持构件水平，起升动作平稳，操作协调。7、双机抬吊施工应注意如下方面：1）、待构件起吊上升至超过支承点高度20-30cm时，各吊臂向同一方向旋转，待指挥员确认构件支点此时较为安全可作变幅、对线就位。2）、吊装时应十分注意吊臂的强度，必须按照使用说明书的规定控制伸臂长度，
10、不得盲目伸长吊臂，以免出现折臂造成事故。注意检查钢丝绳长度是否足够，其与滑轮组的倍率必须满足该项吊装作业的使用要求。3）、吊装时必须统一指挥，由指挥员确定吊机摆设的位置。两台吊机同时操作时，每机必须配一名联络员传达指挥员的指令，并注意支腿有无下陷和浮动等危险状况。当吊机力距接近额定力距时，联络员应立即报告指挥员，由指挥员作出安全指令，确保吊装安全。四、质量保证措施1、每片板梁就位前应对梁体外观质量做最后检查工序，杜绝表面有瑕疵的构件上桥。2、架设每一榀板梁前应对板梁两端临时支座进行高程及平面位置复检，减小误差。3、板梁就位时落梁速度要严格控制，尤其是接近支座时要轻放，避免压碎支座减小梁体的振动
11、。4、板梁就位时做到现场一人指挥，所有吊装人员必须无条件服从，梁每端一个人准确就位，使板梁中轴线与临时支座中心线严格对中，确保板梁吊装位置的准确性。5、板梁运输时要按吊装顺序依次吊运，对构件进行编号、核对，每个板梁位置现场对号入座，不能错位。6、板梁就位后检查支座与板梁接触面是否紧密接触，不许脱空，以防临时支座断裂破碎。7、板梁安装时，支承结构（墩台）的强度应符合设计要求。支承结构和预埋件（包括预留锚栓孔、锚栓、支座钢板等）的尺寸、标高及平面位置应符合设计要求。8、板梁安装前必须检查其外形和构件的预埋件尺寸和位置，其允许偏差不得超过设计规定。9、板梁安装就位完毕并经过检查校正符合要求后，才允许
12、焊接或浇筑混凝土，以固定构件。五、安全保证措施1、施工前应进行详尽的技术交底，对吊车的结构、性能、所选工况、平面布置、地基处理以及设备的规格、质量、平面摆放位置和工艺方法、工艺程序、工具设置、过程控制都要交底清楚，力求使施工人员都能有清楚的理解，特别是班组长要求透彻理解。进行安全技术交底时，要求所有的施工人员包括起重机司机均必须参加，且要有书面资料。2、吊车应组织相关人员检查，合格后方可进行吊装作业，操作人员要持有上岗证，无证人员不得操作。3、禁止任何非指挥人员参与指挥，参加作业的人员必须具有相应的上岗证。4、吊车站位应与方案相符合，路基板铺设应规整，吊车支腿要牢靠，用路基板或道木支垫支腿。5
13、、吊装前必须向有关部门进行申请，得到批准签字后方可吊装。6、所有相关人员必须到施工现场，吊装过程中遇到意外情况时，应慎重研究对策，任何情况均应禁止盲动。7、吊车站位处地基应进行专门、慎重处理，并经有关人员确认。8、施工中所用的机索具应按本方案、起重工操作规程、实用起重吊装手册的有关要求执行。吊装所用的全套机索具应有质保书、产品合格证，并置于技术、设备、安全的有效管理之中。另外机索具设置要合理，标准要高。按要求设置有困难需要变更，须经过方案编制人确认，并按原程序上报审批。9、吊装过程中，配备对讲机及信号旗，应有统一的指挥信号，参加施工的全体人员必须熟悉此信号，以便各操作协调动作。10、吊车及运输
14、车辆进出场地要求垫实，必要时用钢板或路基板进行局部铺垫。11、在作业时应设立吊装警戒线，关键位置设专人看守，非工作人员严禁进入吊装区域。12、吊装前应组织各专业人员进行联合细致检查，及时发现和消除安全隐患。13、在方案实施过程中，安全部门要严格把关，加强安全监督管理，明确各自职责，责任到人。 14、对所选用的吊装机索具应在每天使用前作认真的检查，以确保其完好。15、所使用的钢丝绳要经过严格检查，特别强调对曾使用过的钢丝绳的检查，注意发现被电焊打过的、严重锈蚀的、断丝断股的、被火焊烤过的或扭结的痕迹，避免出现大的漏洞，造成重大闪失。16、吊装过程中，应确保指挥信号准确、畅通。遇到问题时应特别注意
15、要有统一的指挥和良好的现场秩序。17、当阵风风速超过五级或光线不明或操作人员无法辨认指挥信号时严禁进行吊装作业。六、吊装应急预案为保证梁板吊装顺利进行，在事故、事件发生时，能迅速做出响应，并能在事故发生后迅速有效控制、处理，最大限度地减少对人身伤害的程度或降低可能造成的经济损失，本着“预防为主、自救为主、统一指挥、分工负责”的原则，制订本紧急预案。10.1、应急组织机构成立吊梁安装应急救援指挥小组，负责应急救援工作的组织和指挥：组 长：张慧东副组长：白文豹、韩景祥成 员：姜晋东、刘贵学、石佳龙、张琦、帅海东10.2、职权分工1）组长职责：发生吊装安全事故时，发布应急救援指令；组织指挥应急队伍实施救援行动；向上级汇报和公司通报事故情况，必要时向有关
