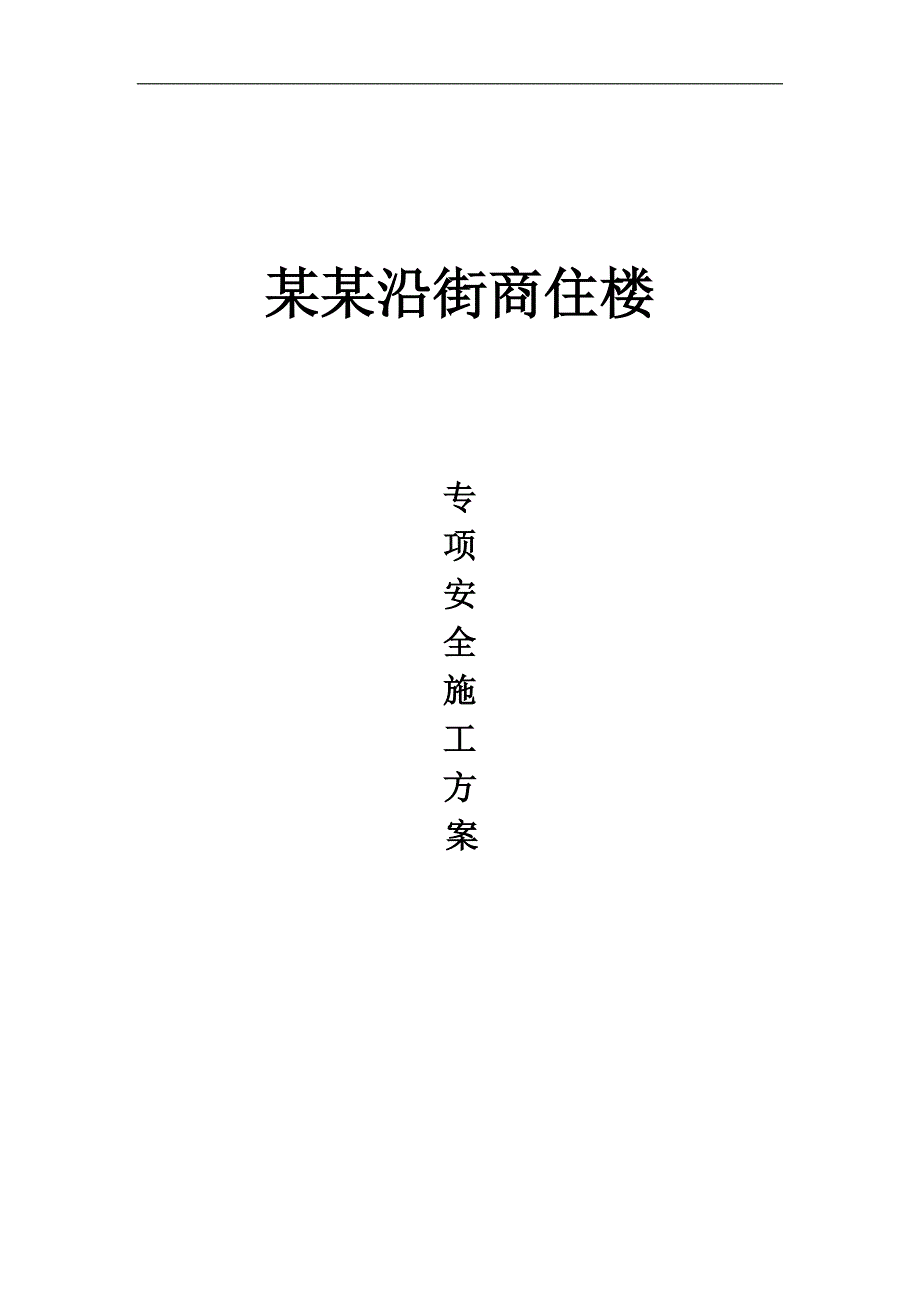

1、某某沿街商住楼 专项安全施工方 案专项安全施工方案一、工程概况及外架的基础处理本工程为丁集沿街商住楼考虑到外架的牢固、稳定、安全必须对基础分层夯实、平整,再浇C10混泥土垫层10cm厚,5cm木板,根据本工程的实际情况,建筑物的基础为:外围的自然地面上层未受扰动,因此,外架基础采取30cm厚3:7灰大夯实后,上做10cm厚的C10素砼垫层,向有I=0.05的排水坡度,外围四周设15cm宽的排水沟,沿建筑物四周设置道集水井,做好有组织排水措施.应搭设落地式钢管脚手架.采用多立杆,立杆间距不大于1.6m,步距高度不大于1.8m,横向间距不小于0.9m.又排钢管脚手架.二、材料的选用与材质的要求1、
2、钢管选用国际直缝电焊钢管(GBT13793)质量符合国家碳素结构钢(GBT700)Q235-A级钢管要求.钢管尺寸选用48*3.5mm,钢管弯曲变形:a、各种杆件钢管的端部弯曲,L1.5m,外表面锈蚀浓度允许偏差0.5mm.b立杆钢管弯曲变形,当3mL4m时,允许偏差12mm.当4mL6.5时,允许偏差20mm,当水平杆、斜杆的钢管弯曲L6.5m时,允许偏差30mm.钢管上严禁钻孔.扣件采用可锻铸铁的制作.其材质符合国家标准钢管脚手架扣件(GB15831)的规定,使用前应进行质量检验,有裂缝、变形的严禁使用,并应做滑丝的螺栓应更换,悬挑选用164m 槽钢,其质量符合国家执行标准,连墙件的材质应

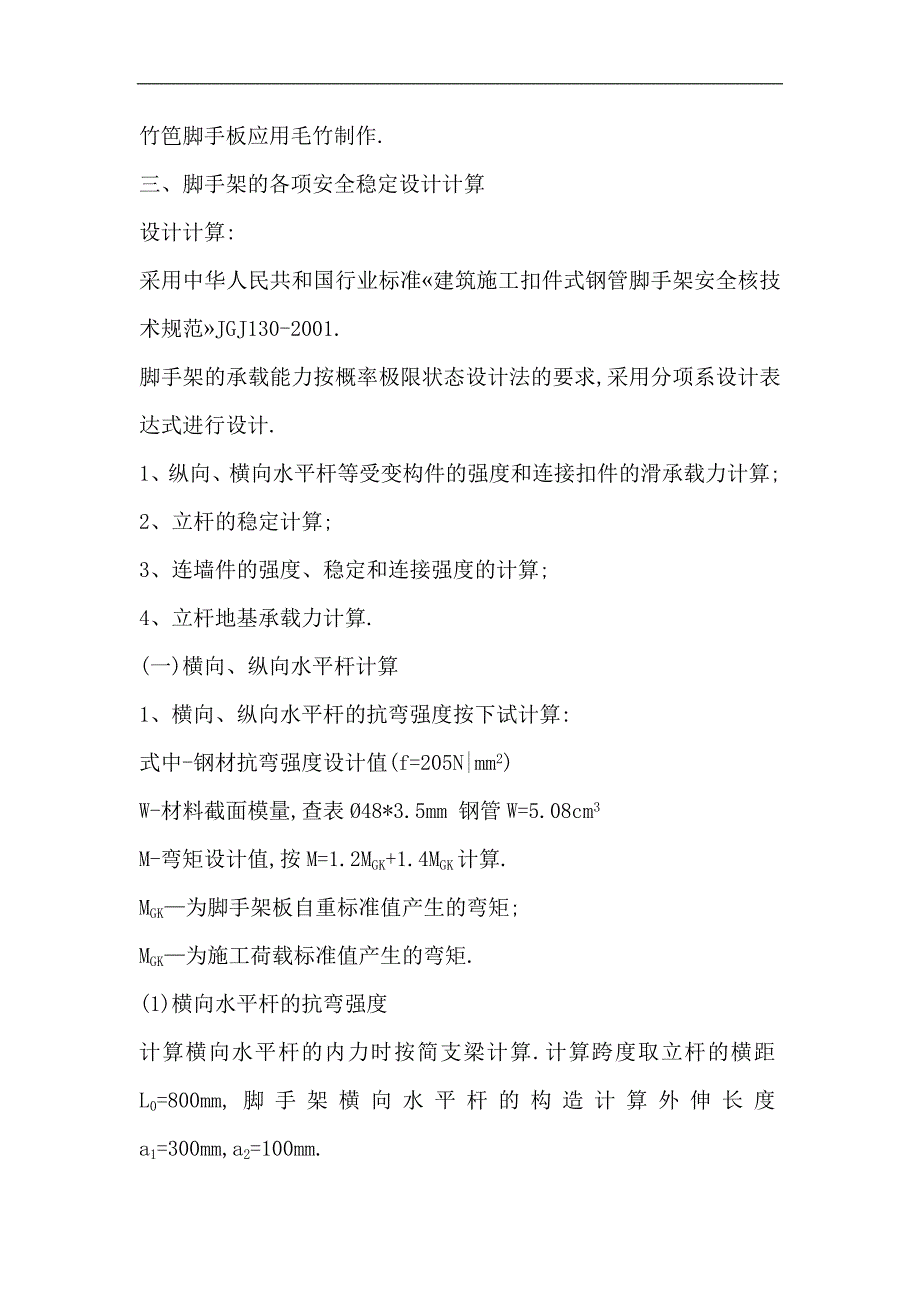

3、符合现行标准碳素结构钢(GBT7000)中Q235-A级钢的规定.竹笆脚手板应用毛竹制作.三、脚手架的各项安全稳定设计计算设计计算:采用中华人民共和国行业标准建筑施工扣件式钢管脚手架安全核技术规范JGJ130-2001.脚手架的承载能力按概率极限状态设计法的要求,采用分项系设计表达式进行设计.1、纵向、横向水平杆等受变构件的强度和连接扣件的滑承载力计算;2、立杆的稳定计算;3、连墙件的强度、稳定和连接强度的计算;4、立杆地基承载力计算.(一)横向、纵向水平杆计算1、横向、纵向水平杆的抗弯强度按下试计算:式中-钢材抗弯强度设计值(f=205N|mm2)W-材料截面模量,查表48*3.5mm 钢管
4、W=5.08cm3M-弯矩设计值,按M=1.2MGK+1.4MGK计算.MGK为脚手架板自重标准值产生的弯矩;MGK为施工荷载标准值产生的弯矩.(1)横向水平杆的抗弯强度计算横向水平杆的内力时按简支梁计算.计算跨度取立杆的横距L0=800mm,脚手架横向水平杆的构造计算外伸长度a1=300mm,a2=100mm.永久荷载标准值gk包括每米立杆承受的结构自重标准值0.136jN/m(纵向1.5m,步距1.8m)脚架自重标准值0.35kN/m2和栏杆与挡板自重标准值0.14kN/m.施工均匀活荷标准值(横向水平杆内径间距为0.8m)所以横向水平杆的抗弯强度满足安全要求.(2)纵向水平的抗弯强度按三
5、跨连续计算,计算跨度取纵距L0=1500mm.F为纵向水平杆跨中及支座处的最大荷载,分别按静载P和活载Q进行计算,作用支座上的F力在弯矩计算时可以不用.考虑静载情况:按静载布置情况考虑跨中和支座最大弯矩.M1=0.715P10MB=MC=-0.15P10考虑活载情况按两种活载最不利位置考虑跨中最大弯矩.按两种活载最不利位置考虑支座最大弯矩.M1=0.123QL0按两种活载最不利位置考虑支座最大弯矩.MB=MC=-0.175Q10根据以上情况分析,可知这种静载与活载不利组合时M1跨中弯矩最大.MGK=0.175P10=0.175*522*1.5=137.03NmMGK=0.231P10=0.21
6、3*900*1.5=287.55 NmM=1.2 MGK+1.4MQK=1.2*137.03+1.4*287.55=576.01 Nm2. 纵向,横向水平杆的度按下式计算:vv式中N一度v容许度,按规范表格取(1)考虑静载情况K1=查建筑结构静力计算手册中梁在均布荷载作用下的最大挠度表,用K1,K2值采用播入法求得系数.式中E钢材的弹性模量,E=2.06*105*N/mm2I-48*3.5mm钢管的惯性矩,I=12.19cm4考虑活载情况两种情况叠加,得所以横向水平杆的挠度满足安全要求(2)纵向水平杆的挠度考虑静载情况考虑活载情况两种情况叠加,得两种情况叠加,得所以纵向水平杆的挠度满足安全要求
7、3、纵向水平杆与立杆连接时扣件的抗滑承载力应符合下式规定:RR0式中R纵向水平杆杆传给立杆的竖杆作用力设计值R0-扣件抗滑承载力设计值,按规定范表取R0=800KN纵向水平杆与立杆连接时扣件受到垂直作用力包括贴立杆的横向水平杆荷载F和M1在扣件处引起的与F同向的最大剪力V之和.F=1.2P+1.4Q=1.2*522+1.4*900=1886.4NV=1.2*0.65P+1.4*0.575Q=1.2*0.65*522+|1.4*0.575*900=1131.66NR=F+V=1886.4+1131.66=3018.06N所以纵向水平杆与杆连接时扣件的抗滑载力满足安全要求(二)立杆其它计算参数:立
8、杆截面积A=489mm2,立杆的截面抵抗矩:W=5.08*103mm,立杆的回转半径I=15.8mm,钢材强度设计立杆稳定性符合要求.(三)连墙件连墙件的强度、稳定和连接强度遵照冷弯薄壁型钢结构设计规范(GBJ18-87) 、钢结构设计规范(GBJ17-88),砼结构设计规范(GBJ10-89)有关规定,按承载力的正常使用分项系数计算.(四)地基承载力地基承载力计算按下式计算计算公式:Pf8式中P立杆基础底面的平均压力四、构造要求和搭设方法1、立杆的横距0.85m、纵距1.5m、步距1.8m、架体距墙间隙为0.2m,墙体的连墙件布置为二步三跨,外架搭设高度的24m以下.立杆下用3.6*5cm厚
9、木板通长铺设.2、纵向水平杆在立杆内侧,其长度不大小于3跨,接长采用对接构件连接,两根相邻纵向水平相干的接头不应设置在同步、同跨内,不同步、不同跨两个相邻接头在水平方向应错开500mm,各接头中心至最近主节点的距离不大于400m,纵向水平杆采用直角扣件固定在横向水平杆上,上铺设个股竹笆脚手架析,并250mm等间距设置填芯杆.横向水平杆两端应用直角扣件固定在立杆上.主节点处必须设置一根横向水平杆,用直角扣件接且严禁拆除.架体铺设时竹笆脚手架的主竹筋垂直于纵向水平相方向铺设,四个角用14#的镀锌铁丝固定在纵向水平杆上,并按三步一设进行铺设,铺设层应铺满竹笆.3、脚手架必须设置纵横向扫地杆,纵向扫地
10、杆采用直角和扣件固定在距底座上部不大于200mm处在立杆上,横向扫地杆亦应用直角扣件固定在紧靠连接,连墙件布置间距为竖向间距3.6m,水平间距根据立杆的设置挡距为4.55.4mm.立杆各层各部接头必须采用对接扣件连接,接头要交错布置,两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆两个相邻接头在高度方向错开的距离应大于500mm,连接头中心至主节点的距离不小于600mm.立杆顶端应高出女儿墙部1m,高出檐口1.5m.4、连墙件布置应靠近主节点设置,偏离主节点的距离不应大于300mm,连墙件与建筑物采用钢性连接(24米以下采用8#铅线双股).脚手架必须配合施工进度搭设,一次搭设高度不应超过相
11、邻连墙件以上二步,每搭完一步脚手架后,应按规范要求校正步距、纵距、横距及立杆的垂直度.当脚手架下部暂不能设连墙件时可搭设抛撑,抛撑应采用通长杆件与脚手架可靠连接,与地面的倾角应在450-600之间.连接中心点至主节点的距离不应大于300mm.抛撑应在连墙件搭设设后方可拆除.5、双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑与横向斜撑,每道剪刀撑跨越立杆的根数所成夹角色的度数为600,立杆不小于5根,450时立杆不小于7根.每道剪刀撑宽度不应小于4跨,且不应小于6m,斜杆与地面的倾角宜为450-600之间,剪撑杆的接长宜采用搭接,搭接长度不小于1m,应采用不小于2个旋转和扣件固定.6、架子
12、搭好检查合格后再满挂安全网,规格ML-6*1.8m,经公司安全部门检查验收合格后,方可使用.7、临边与洞口的防护.防护栏杆必须自下而上用安全网全是封闭,栏杆的下边必须设置严密固定的高度不低于18cm的挡脚板或40cm的挡脚笆.当临边的外侧面临街道时,除防护栏杆外,敞口立面必须采取满挂安全网或搭设防护棚作全封闭处理.接料平台两侧的栏杆,必须自上而下张挂安全网或满铺竹笆.洞口应根据且体情况采取相应的防护栏杆、加盖件、张挂安全网等措施.五、脚手架的检查与验收脚手架搭设完成后,先由班组自验合格再由项目部验收合格后提请公司有关部门进行验收,对验收中出现的一些问题立即进行整改,当验收合格且责任人签字后方可
13、进行投入使用.主要检查是:杆件的设置和连接,连墙件、支撑、门洞桁架等的构造是否松动,安全防护措施是否符合要求;立杆的沉降与垂直度偏差是否符合规范要求;是否超载;每搭设10-13m高度后,达到设计高度后,遇有六级大风和大雪后,停用超过一个月等,均应履行检查验收手续.脚手架要保证纵成线,横成方,立杆杆身垂直.搭接交替错开,纵向水平杆平直,横向水平杆平齐,立杆间距、步距、纵距、横距等均符合规范设计要求,架子剪刀撑应连续设置绑牢,脚手架与建筑物应连接牢固,保持脚架整体牢固、稳定、安全、适用、美观.六、安全生产措施及操作要求(一)安全生产措施1、参与编制、审核、搭拆的作业人员必须持证挂牌上岗.2、架子工
14、在搭、拆脚手架必须戴好安全帽与和系好安全带./3、架子工搭设前应由施工员进行书面技术,安全交底,并由班长签名后方可进行搭设.4、架子工在搭设过程中,对于弯曲、锈严重的钢管应剔除.5、临街搭设脚手架时,外侧应有防止附物伤人的防护措施.6、搭拆脚手架时地面应设围栏和警戒标志,并派专人看护,严禁非操作人员入内.(二)操作要求1、所有操作人员必须熟知和遵守安全规定和本岗位安全技术操作规程,正确使用个人防护用品,严禁酒后上班.2、戴好安全帽,衣着灵便,系好安全带,穿软底防滑鞋.3、操作时不得上抛郑物件,不得在末固定的物件上行走,不得在外架上躺坐、休息.4、严禁攀爬架上下,不得在操作面上嬉笑打闹.5、操作
15、前必须学习技术交底进行岗位安全检查,下班时应收集好工且及材料,消除不安全因素.6、工作完毕后,应做到工完料尽场地清.七、料台的搭设要求:1、搭设材料:扣件钢管用48-51mm、壁厚3-4mm的焊接钢管有严重锈蚀、弯曲、压扁或裂纹的钢管不得使用.脆型、变形、滑形的扣件禁止使用.2、基础处理:搭设设计在30米以下,在原土夯实后,铺垫三七灰土(30cm);然后再铺垫层C10砼10cm,地基应排水措施,禁止积水浸泡.3、料台的立杆必须垂直,钢管立杆必须支承在垫板上,垫板不小于20cm宽、厚5cm,通常铺设整体连接.4、料台立杆的横向(沿墙方向)间距根据现场使用吊篮的宽度设置,即立杆的横向必须采取4根,间距等于吊篮宽度增加40-80cm(每边比吊篮超出10-15cm);料台的纵向宽度(垂直墙面方向)必须大于100厘米,(特殊情况不得小于50厘米);不得把吊篮设在紧靠墙面位置,以确保视线清楚.料台的立杆横向间距不大于1500厘米,料台口离吊篮口间距不大于10厘米.5、料台的层高与建筑物层高相一致,大横杆与填芯杆应小
