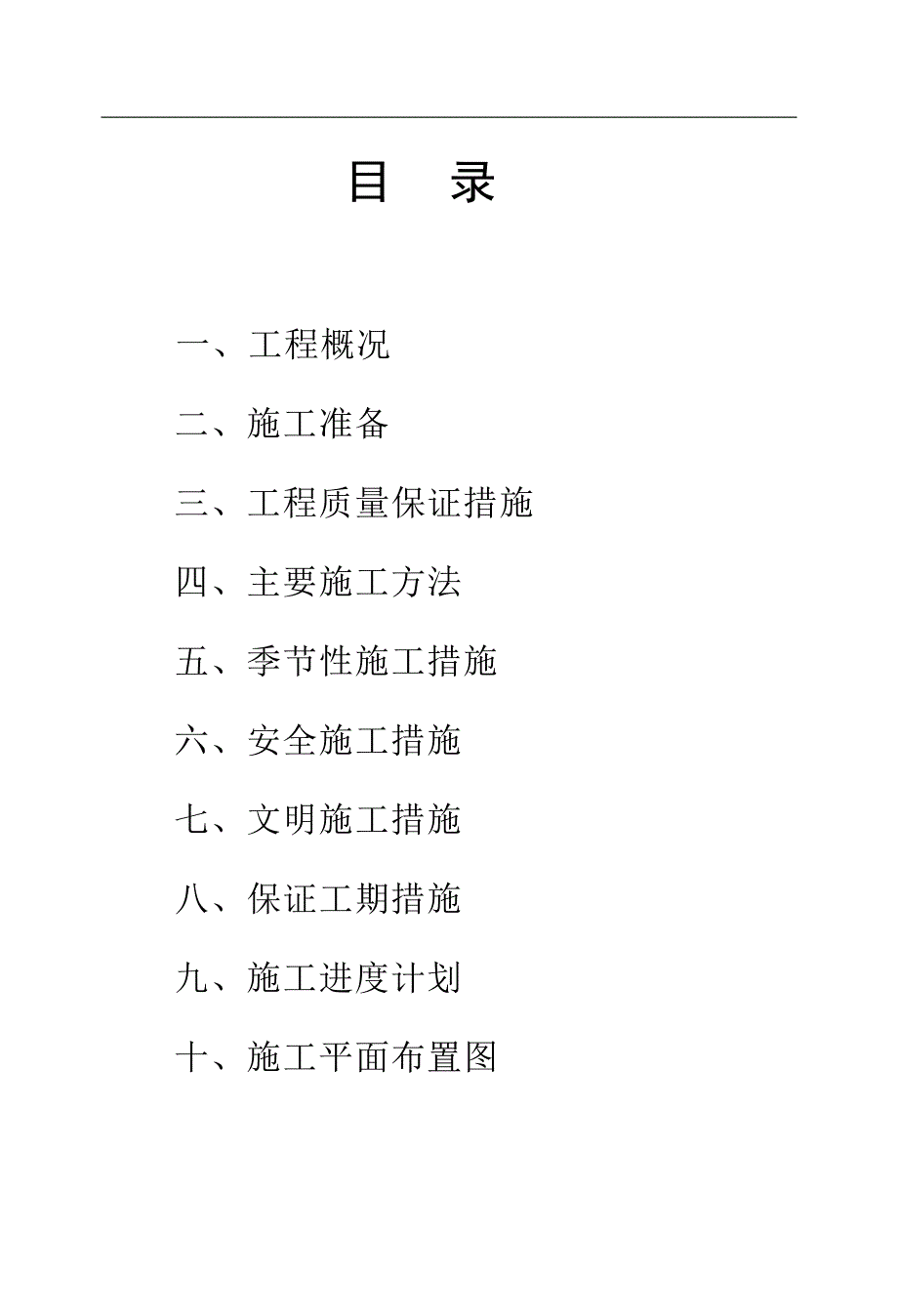

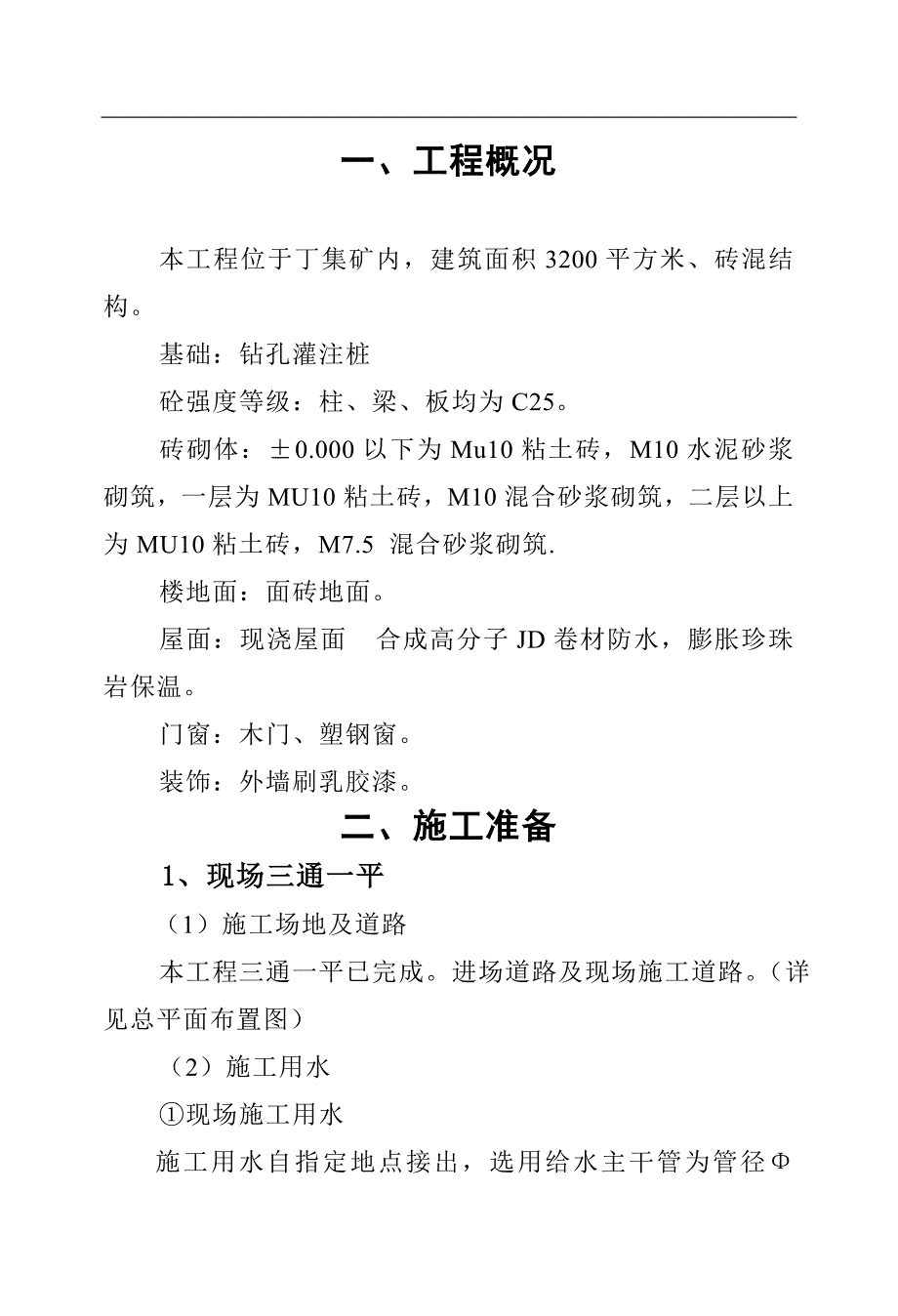

1、目录一、 工程概况二、施工准备三、工程质量保证措施四、主要施工方法五、季节性施工措施六、安全施工措施七、文明施工措施八、保证工期措施九、施工进度计划十、施工平面布置图一、工程概况 本工程位于丁集矿内，建筑面积3200平方米、砖混结构。 基础：钻孔灌注桩 砼强度等级：柱、梁、板均为C25。砖砌体：0.000以下为Mu10粘土砖，M10水泥砂浆砌筑，一层为MU10粘土砖，M10混合砂浆砌筑，二层以上为MU10粘土砖，M7.5 混合砂浆砌筑. 楼地面：面砖地面。屋面：现浇屋面 合成高分子JD卷材防水，膨胀珍珠岩保温。 门窗：木门、塑钢窗。 装饰：外墙刷乳胶漆。二、施工准备1、现场三通一平（1）施工场

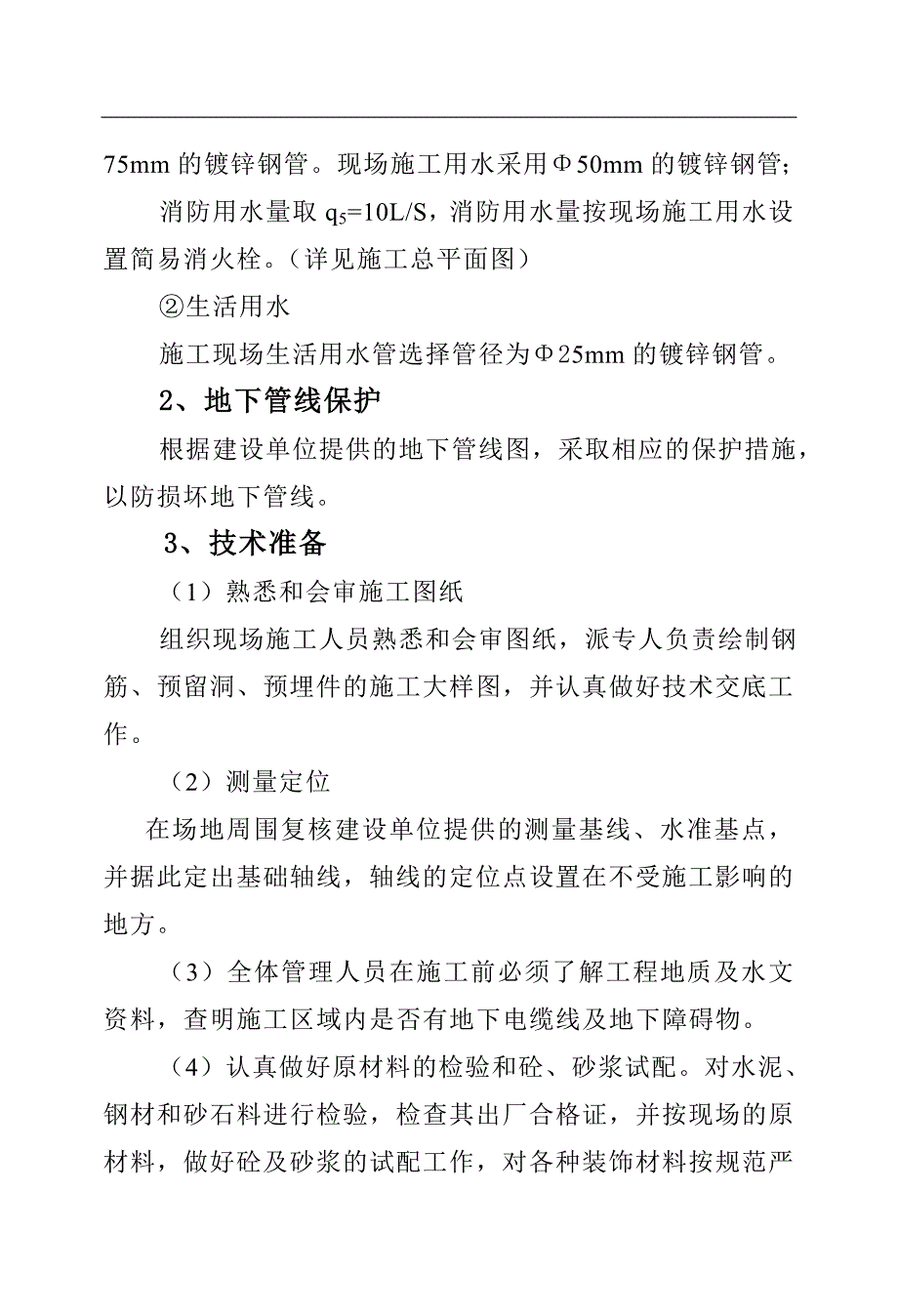

2、地及道路 本工程三通一平已完成。进场道路及现场施工道路。（详见总平面布置图） （2）施工用水 现场施工用水施工用水自指定地点接出，选用给水主干管为管径75mm的镀锌钢管。现场施工用水采用50mm的镀锌钢管；消防用水量取q5=10L/S，消防用水量按现场施工用水设置简易消火栓。（详见施工总平面图） 生活用水 施工现场生活用水管选择管径为25mm的镀锌钢管。 2、地下管线保护 根据建设单位提供的地下管线图，采取相应的保护措施，以防损坏地下管线。 3、技术准备 （1）熟悉和会审施工图纸 组织现场施工人员熟悉和会审图纸，派专人负责绘制钢筋、预留洞、预埋件的施工大样图，并认真做好技术交底工作。 （2）测
3、量定位 在场地周围复核建设单位提供的测量基线、水准基点，并据此定出基础轴线，轴线的定位点设置在不受施工影响的地方。 （3）全体管理人员在施工前必须了解工程地质及水文资料，查明施工区域内是否有地下电缆线及地下障碍物。 （4）认真做好原材料的检验和砼、砂浆试配。对水泥、钢材和砂石料进行检验，检查其出厂合格证，并按现场的原材料，做好砼及砂浆的试配工作，对各种装饰材料按规范严格检查验收。 4、搭设临时设施 按照施工平面图搭设各项临时设施，为施工做好准备。 5、机械设备的准备 施工所需的机械设备，按施工进度要求组织进场，按规定地点和要求进行安置，并进行相应的保养和试运转等项工作。（详见机械设备需用表）主
4、要机械器具一览表名 称型 号 数 量自升式龙门架SMZ1001混凝土搅拌机JZC3501砂浆搅拌机UJ1001切割机GJ-401电焊机BX3-120-11电 锯MJ-1012砼振动器HZ6X-503平板振动器PZ-102水 泵4BA4in1磅 秤TGT-5001水平仪S31经纬仪J216、组织建筑材料进场 本工程采取包工、包料。任务确定后即落实材料供应计划，并根据施工进度的安排和需用量计划，组织其分批进场，按规定地点和方式堆放。材料进场后，应按规定进行各项材料的试验和检验。7、劳动力组织准备姓名年 龄职 务职 称备 注张延俊45项目经理工程师三级李亚娜37项目副经理工程师张敬成40技术负责人工
5、程师苏 乾32资料员工程师李四海40安全员工程师苏 乾32预算员工程师苏 乾32质检员工程师张成菊35财务员经济师朱家禄36施工员工程师（1） 为保质、保量按期完成，特成立以项目经理为首的项目经理部： （2）根据采用的施工组织方式，确定合格的劳动组织，建立相应的专业和混合工作队组。（详见下表）工 种队 组 数人 数木 工110混 凝 土 工18瓦 工115钢 筋 工15水 工15电 工15机 操 工13架 子 工13油 漆 工16杂 工15其 它17 （3）按照开工日期和劳动力需用量计划，组织工人进场，安排好职工生活，并进行安全、防火和文明施工等教育。 8、施工用电设计 以建筑工程施工现场供用
6、电安全规范（GB50194-93）为标准，编制临时用电施工组织设计。 用电负荷及导线截面的选择 1、施工用电 配电线路和导线截面的选择 线路的走向及具体布置如图所示。现场用电线路线全部采用三相五线制，由于现场变压器中性点接地，现场全部为保护接零。 1）所有主干线路采用YC390+150+135架空塑料线。 2）电源采用市供电系统，设立降压变电所，把市供电系统的电压降到380/220V电压供电，选择300KVA的降压变压器。三、工程质量保证措施 1、工程质量标准 本工程各分部工程合格率100%，2、现场施工质量管理组织设置 （1）项目经理对质量全面负责，对质量工作进行全面领导，是质量的主要责任者
7、。实行“过程精品、动态管理、目标考核、严格奖罚”。（2）成立以项目经理为首，有各职能部门负责人及施工队长参加的全面质量管理领导小组，对工程进行全面质量管理，建立完善的质量保证体系与质量信息反馈体系。从上到下要形成独立的系统，工程项目经理部设专职质量检查员。质量控制系统对工程质量有否决权，对工程质量进行控制和监督，层层落实“工程质量管理责任制”和“工程质量责任制”。定期对责任制实地考核。3、技术质量保证体系（1）在职工中开展全面质量管理基础知识教育，努力提高职工的质量意识，建立班组QC小组，实行质量目标管理，以一流的质量，一流的速度，一流的技术，一流的管理创建优质工程。（2）工程技术部门负责编制
8、项目施工组织设计和施工方案，报公司总工室审批。批复后发至项目各主要部门。（3）工程开工前，技术部门组织职能部门对设计图纸进行审核，参加由业主主持的图纸会审，将将会审资料汇总，经甲、乙、设计院三方签字后，报公司总工室，再收发给项目各施工部门。（4）各施工工长根据施工图纸作出材料计划，交付预算部门进行审查。（5）材料部门根据用料情况及施工总进度计划编制出物资采购计划，切实安排好材料的进场顺序，并负责特资材料的管理工作。（6）所用物资的采购必须从合格物资供应商名册中进行选择，采购时，应在采购前将该供应商的资质、信誉、供货能力进行审定，认可后方可进行采购。（7）原材料进场必须有材质证明和出厂检验报告，
9、各种器材、成品、半成品进场必须有产品合格证。（8）材料进场后，根据有关程序文件的管理对材料进行标识、检验、搬运和储存。（9）砼、砂浆、防水材料等的配合比，由试验室先行试配，合格后方能使用。（10）用经纬仪测量放线，作好技术复核。（11）严格进行质量过程控制，在施工过程中，质检员应加强检查施工力度，跟踪进行检查，发现问题及时作出整改，把隐患消除在萌芽状态，切勿让产品已成为半成品或成品之后，再检查才发现成品或半成品不合符施工要求，而进行不必要的返工，这不但浪费人工，浪费材料，而且更影响了工程进度。4、质量监督（1）施工中严格认真执行自检、互检（交接检）、专检，“三检”制度。（2）每道工序必须在施工
10、单位自检合格的基础上才能通知监理、业主、现场代表和质量监督站核检，待核检合格后方可进行下道工序。（3）项目经理应定期组织施工班组之间的质量互检，并进行质量讲评。（4）不合格品的控制由项目质检部门对不合格品进行控制。技术科、材料科协助管理，各责任人组织落实。（5）过程的检验和试验由技术部门、质安部门组织，凡需业主或监理参加的过程检验，均应有业主或监理参加，并确认检验结果。（6）工程的最终检验和试验由项目经理组织项目有关部门自检，自检合格后再报业主、监理设计单位和质监站核定认可。（7）工程的检验和试验记录由规定的责任人负责填写。工程交付资料的整理由技术部负责，检验和试验结果应通知相关部门。（8）工
11、程竣工后签署保修书，在国家规定的期限、范围内进行保修。（9）工程竣工后严格按国家规定对工程质量进行回访。5、质量管理制度（1）建立各级质量管理责任制，保证工程始终处于受控状态之中。确定工程质量管理控制要点。（2）组织所有工程技术人员认真学习、领会设计图纸以及相关的规范、标准、规程，明确规定施工工艺要求，工程质量标准，检查评定办法。（3）认真落实技术岗位责任制和技术交底制，每道工序施工前必须进行技术、工艺、质量交底，交接双方必须在书面交底资料上签字。 （4）在施工过程中，更应加强对材料的控制，以最低的消耗产生最大的经济效益，严格执行限额领料制度和落手清的制度，做到挂牌施工，责任到人，谁执行谁负责
12、的原则进行。 （5）在施工过程中，工长是首要责任人，施工质量的好坏，施工材料的控制，关键是掌握在工长手中，为此在施工前，工长应向施工班组进行详细的施工技术、质量、安全和文明施工交底，做到谁负责施工，谁就负责该施工的质量。 （6）认真做好原材料的二次复试取样、送样工作。 （7）在施工过程中严格执行砼浇灌令制度和拆模通知单制度。 （8）认真做好施工记录、地基验槽记录、隐蔽工程记录及结构验收记录等，及时办理各种验收签证手续，定期检查工程质量，保证资料的收集、整理、审核与工程同步进行。 （9）水、电、卫等工程在现浇钢筋砼中埋设铁件、钢管以及预埋孔洞等需在施工前做好各专业工种的配合，不允许事后凿洞。 （
13、10）装修工程坚持预定标准、定样板、定做法。四、主要施工方法（一）主体结构：1、模板工程 （1）模板支设： 梁、柱模板：本工程为砖混结构，在施工过程中，柱采用九夹板拼制，梁模制作采用九夹板拼装，梁、柱节点处模板用九夹板拼装到位，梁模支设时要按设计及施工规范要求起拱。对拉螺栓：支设宽大于300 mm，高大于500 mm的大梁时，应加12螺栓固定，螺栓公布按竖向300 mm，横向500 mm布置。 楼板模板：楼板底模采用九夹板，板面涂刷脱模剂，钢管脚手架作支撑，立杆间距不大于1000 mm，支撑的水平管纵横每隔1.2 m各设一道，楼板铺九夹板只要在两端及交接处钉牢，中间尽量少钉或不钉，以利于拆模。
14、梯模板：现浇砼楼梯采用木模板，钢管脚手架支撑与主体结构同时进行，为上下交通提供方便，楼梯模板施工前根据实际层高放样，先装平台梁及基础模板再装楼梯底模板，然后安装楼梯外帮侧板，外帮侧板应先在其内侧弹出楼梯底板厚底线，套画出踏步侧面位置线，钉好固定踏步侧板的挡木，在现场装钉侧板。楼梯高底要均匀一致，特别要注意最下步及最上步的高度必须考虑到楼地面的粉刷厚底防止粉面层厚度不同而形成梯步高度不协调。 施工缝的留设：施工缝留置在梯段三分之一处，施工缝留置应与楼梯板垂直。 脱模剂：为了便于砼表面兴法、不拉裂、损坏，增加模板的周转次数，选用成品脱模剂。模板设计：模板支设时应考虑砼的浇筑速度、浇筑高度等因素，施工时编制详细的模板施工方案。 （2）模板拆除：悬挑梁板必须待砼强度达
