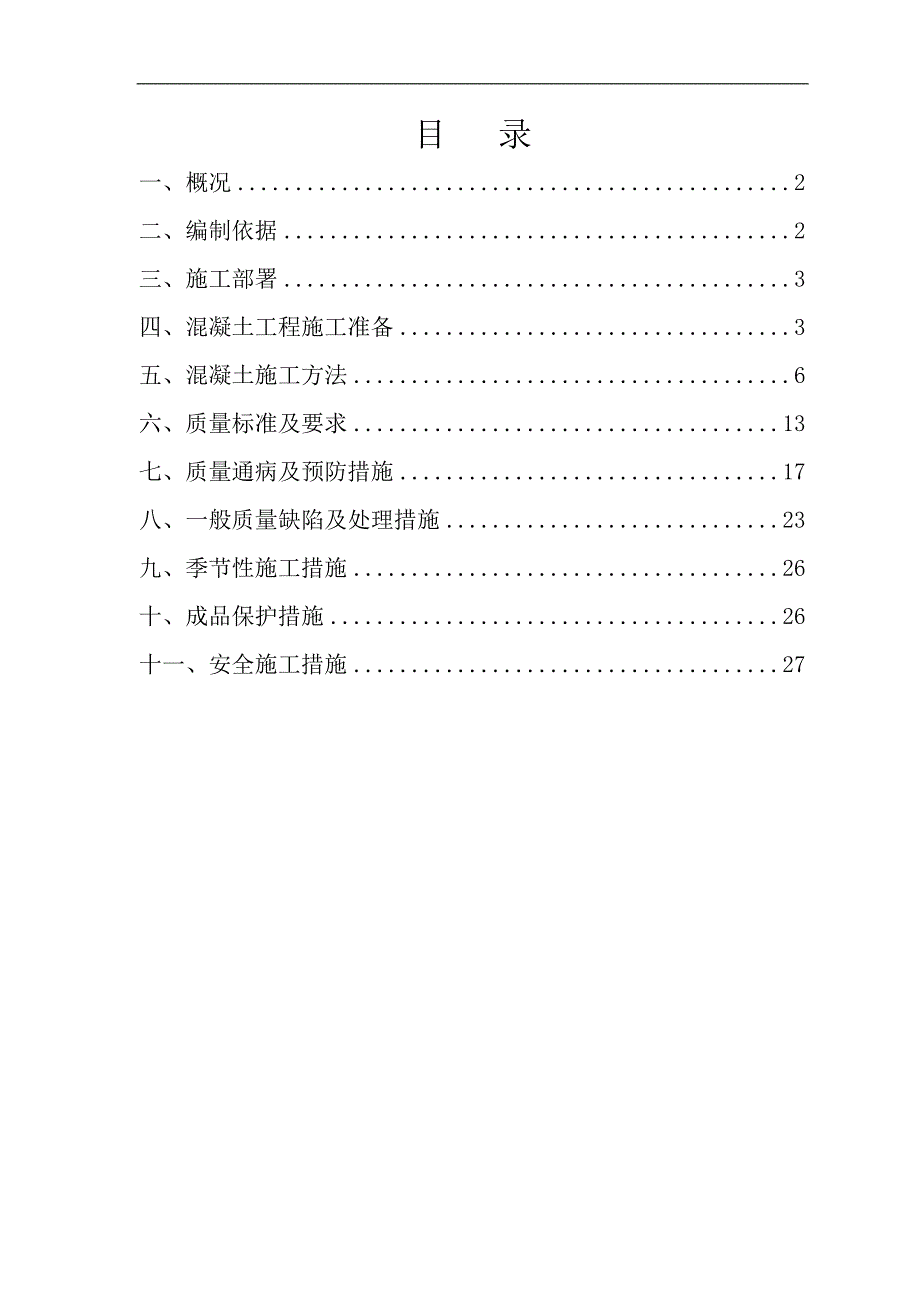

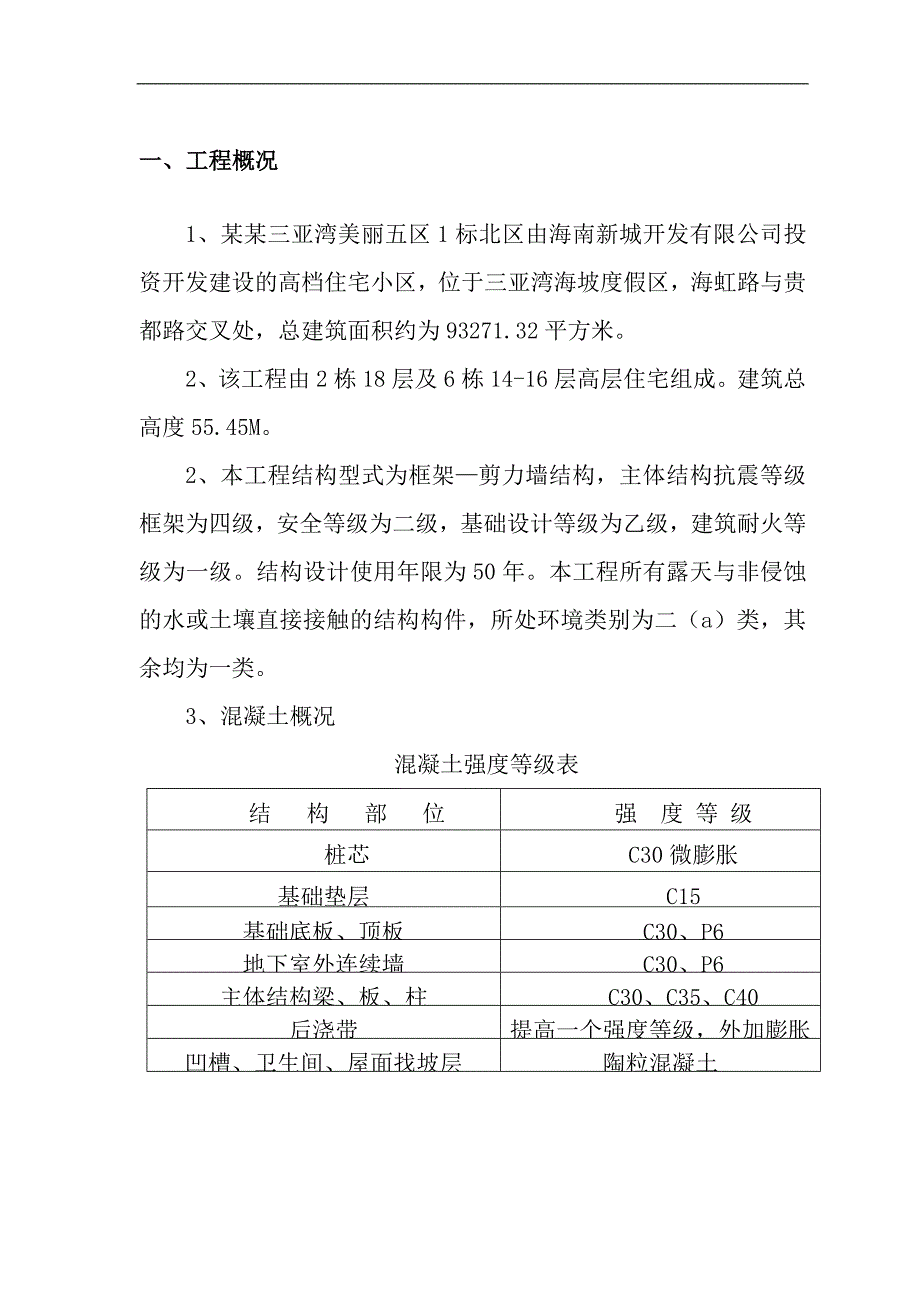

1、目 录一、概况2二、编制依据2三、施工部署3四、混凝土工程施工准备3五、混凝土施工方法6六、质量标准及要求13七、质量通病及预防措施17八、一般质量缺陷及处理措施23九、季节性施工措施26十、成品保护措施26十一、安全施工措施27一、工程概况1、某某三亚湾美丽五区1标北区由海南新城开发有限公司投资开发建设的高档住宅小区，位于三亚湾海坡度假区，海虹路与贵都路交叉处，总建筑面积约为93271.32平方米。2、该工程由2栋18层及6栋14-16层高层住宅组成。建筑总高度55.45M。2、本工程结构型式为框架剪力墙结构，主体结构抗震等级框架为四级，安全等级为二级，基础设计等级为乙级，建筑耐火等级为一级

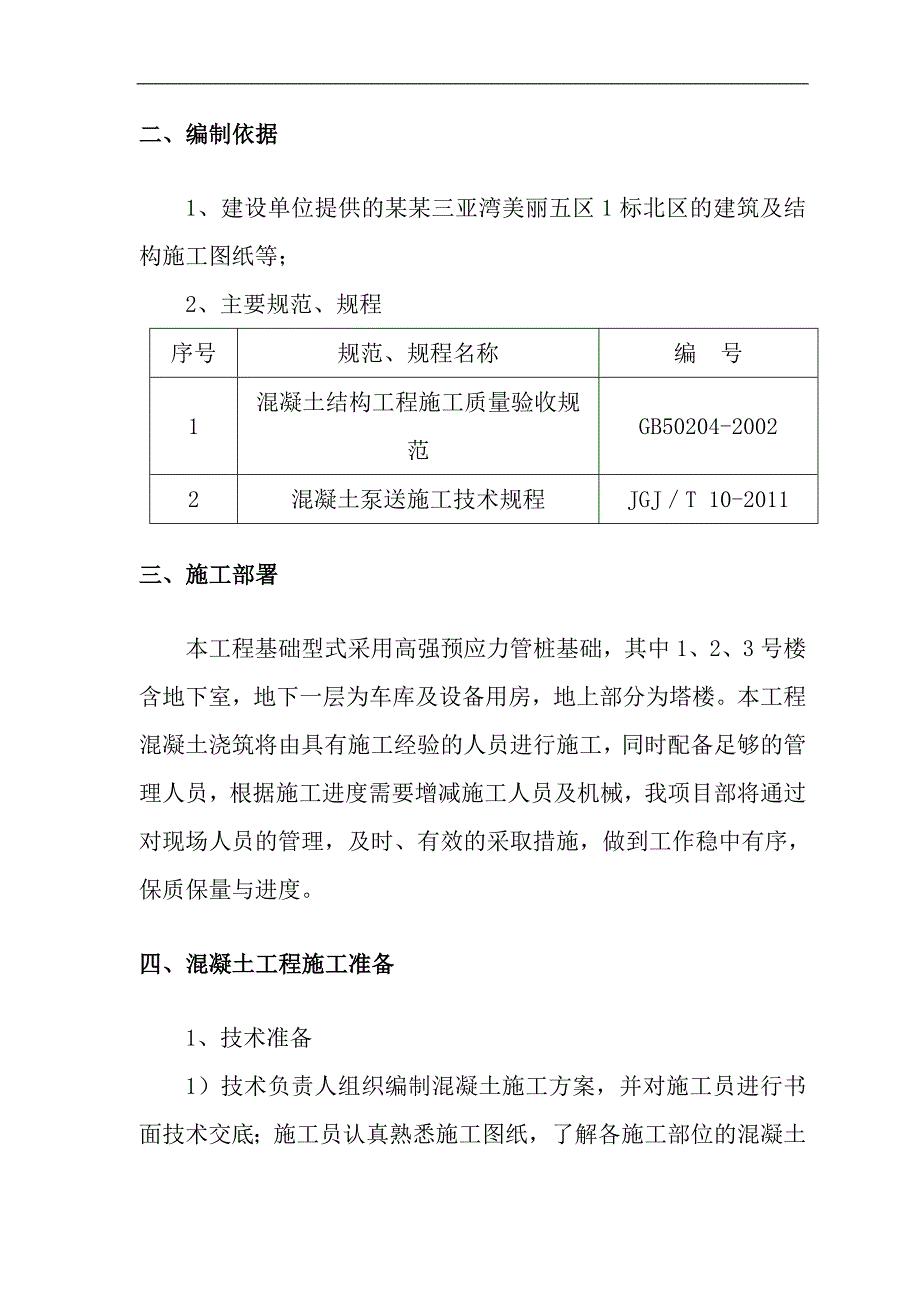

2、。结构设计使用年限为50年。本工程所有露天与非侵蚀的水或土壤直接接触的结构构件，所处环境类别为二（a）类，其余均为一类。3、混凝土概况混凝土强度等级表结 构 部 位强 度 等 级桩芯C30微膨胀基础垫层C15基础底板、顶板C30、P6地下室外连续墙C30、P6主体结构梁、板、柱C30、C35、C40后浇带提高一个强度等级，外加膨胀剂凹槽、卫生间、屋面找坡层陶粒混凝土二、编制依据1、建设单位提供的某某三亚湾美丽五区1标北区的建筑及结构施工图纸等；2、主要规范、规程序号规范、规程名称编 号1混凝土结构工程施工质量验收规范GB50204-20022混凝土泵送施工技术规程JGJT 10-2011三、施
3、工部署本工程基础型式采用高强预应力管桩基础，其中1、2、3号楼含地下室，地下一层为车库及设备用房，地上部分为塔楼。本工程混凝土浇筑将由具有施工经验的人员进行施工，同时配备足够的管理人员，根据施工进度需要增减施工人员及机械，我项目部将通过对现场人员的管理，及时、有效的采取措施，做到工作稳中有序，保质保量与进度。四、混凝土工程施工准备1、技术准备1）技术负责人组织编制混凝土施工方案，并对施工员进行书面技术交底；施工员认真熟悉施工图纸，了解各施工部位的混凝土等级、后浇带和施工缝留置位置，浇筑混凝土前对施工人员进行交底，交底时根据实际情况并结合具体操作部位，阐明技术规范和标准的规定，明确对关键部位的质
4、量要求、操作要点及注意事项，其中应包括：操作技术标准，施工工艺；原材料质量标准及验收规定；施工质量对工程进度的影响与关系，以及质量标准和工程验收的规定；安全及环保措施等。2）在混凝土浇筑前，对商品混凝土厂家资质进行考核确认，并将商品混凝土厂家资质以及混凝土配合比、材料试验报告等向专业监理工程师报审。3）制定混凝土试块留置计划，混凝土试块达到拆模后，拆除模具，放置于项目部养护室。4） 混凝土施工时应有开盘鉴定和混凝土浇筑令。2、施工机械、机具准备本工程主要采用汽车泵的方法进行砼浇注，少量的砼可利用料斗通过施工塔吊转运，主要混凝土施工机械、机具见下表：主要混凝土施工机械、机具表序号名称机械型号单位
5、数量备注1汽车泵Sany台22车载泵台23插入式振动器HZ50A台104平板振动器PZ-50台85混凝土料斗0.8 m个2主要试验检测工具：混凝土塌落度筒、混凝土标准试模、靠尺、塞尺、水准仪、经纬仪、混凝土结构实体检验工具等。3、材料准备1）本工程混凝土主要采用商品混凝土，二次结构混凝土采用人工自拌。2）混凝土的供应：对连续浇筑的混凝土构件，提前与商品混凝土厂家联系，提交混凝土需求计划，保证混凝土的连续供应。3）准备好混凝土养护材料及防雨材料，如：塑料薄膜、麻袋、彩条布等。4、现场准备1）钢筋的隐蔽验收工作已经完成，并已核实预埋件、线管、孔洞的位置、数量及固定情况无误，已经作好隐蔽验收。标高、
6、轴线、模板等已进行技术复核，并有完备的签字手续。2）商品混凝土运输车进入施工现场，将混凝土用汽车泵送到浇筑面上，用布料管进行浇筑，或用塔吊料斗浇筑。在施工过程中，加强通信联络和调度，确保混凝土浇筑连续均匀性。3）为满足混凝土连续施工的需要，浇筑之前，提前联系商品混凝土运输车，并核实行车路线的畅通情况和确定运输车数量。4）模板的验收工作已经完成，模板标高、位置、尺寸准确符合设计要求，支架稳定，支撑和模板固定可靠，模板拼缝严密，符合规范要求。5）由商品混凝土搅拌站实验室确定配合比及外加剂用量。6）混凝土浇筑前组织技术人员、施工员进行施工方案的学习，由施工员对施工人员进行现场交底、讲述施工方案，针对
7、重点部位单独交底，设专人负责，做到人人心中有数。7）浇筑混凝土使用的架子、走道及工作平台，安全稳固，能够满足浇筑要求。8）混凝土浇筑前，仔细清理泵管内残留物，确保泵管畅通。9）各区段交接部位施工缝、后浇带已按设计要求处理完毕，并已经完成检查验收工作。10）提前签订商品混凝土供货合同，签订时由技术部门提供具体供应时间、标号、所需车辆数量及其间隔时间，特殊要求如抗裂剂、入模温度、塌落度、水泥及预防混凝土碱集料反应所需提供的资料等。11）电源、线路已经检查，做好夜间施工照明的准备。12）混凝土浇筑申请书已被批准。5、浇筑前的准备1）模板内的杂物和钢筋上的油污等清理干净，模板缝隙和孔洞要堵严，模板及其
8、支架、钢筋、预埋件和管线等必须经过检查，做好预检、隐蔽记录，符合设计及有关规范要求后待监理人员验收后方可进行浇筑。2）泵送混凝土对模板侧压力较大，模板支设要牢固。布料设备不得碰撞或直接搁置在模板上，手动布料杆下的模板和支架应进行加固。3）浇筑混凝土时，应注意保护好钢筋，一旦钢筋骨架发生变形或位移，应及时纠正。4）混凝土泵送前应每车检查混凝土的塌落度。五、混凝土施工方法泵送混凝土施工工艺：见下图泵送混凝土施工工艺流程图。模板的检查与复核钢筋、埋件、埋管的检验混凝土施工前的交底与现场施工准备混凝土输送泵就位、垂直与水平泵管安装搅拌站送混凝土签发混凝土浇灌令坍落度测试、砼试块试件泵送砼及布料混凝土养
9、护混凝土浇捣结束、拆除管道、清理管道及泵车混凝土施工工艺流程图1、混凝土泵送的选择：1） 泵送混凝士采用商品混凝土，采用混凝土搅拌运输车运送。2） 当混凝土泵送连续作业时，每台混凝土泵所需配备的混凝土搅拌运输车台数，按下式计算：N1=Q1/60V1（60L1/S0 + T1） 式中：N1混凝土搅拌运输车台数（台）；Q1每台混凝土泵的实际平均输出量（m/h）；V1每台混凝土搅拌运输车容量（m），8 m使用，取8 m；S0混凝土搅拌运输车平均行车速度（km/h），取35 km/h；L1混凝土搅拌运输车往返距离（km），取30 km；T1每台混凝土搅拌运输车总计停歇时间（min），取30 min。计
10、算：N1=60/（608）（6030/35+30）=10.17，取10台3） 混凝土泵的平均输出量，可根据混凝土泵的最大输出量、配管情况和作业效率，按下式计算：Q1=Qmax1 Q1每台混凝土泵的平均输出量（m/h）；Qmax每台混凝土泵的实际平均最大输出量（m/h）；1配管条件系数，可取0.80.9；作业效率。根据混凝土搅拌运输车向混凝土泵供料的间断时间，拆装混凝土输送管和布料停歇等情况，可取0.50.7。计算：Q1=1000.850.6=51 m/h2、混凝土泵车、泵管布设1） 混凝土泵车由于是随机灵活选择布置，选用落地泵或者汽车泵及布置应考虑下列条件：（1） 混凝土泵设置处，应场地平整、
11、坚实，道路畅通，供料方便，距离浇筑地点近，便于配管，具有重车行走条件。混凝土泵应尽可能靠近浇筑地点。在配制泵送混凝土布料设备时，应根据工程特点、施工工艺、布料要求等进行选择。布置布料设备应根据结构平面尺寸、配管情况等考虑，要求布料设备应能覆盖整个结构平面，并能均匀、迅速地进行布料。设备应牢固、稳定、且不影响其他工序的正常操作。布料设备不得碰撞或直接搁置在模板上。（2） 泵机必须放置在坚固平整的地面上。在安置混凝土泵时，应根据要求将其支腿完全伸出，并插好安全销。在场地软弱时采取措施在支腿下垫枕木等，以防混凝土泵的移动或倾翻。混凝土泵与输送管连通后，应按所用混凝土泵使用说明书的规定进行全面检查，符
12、合要求后方能开机进行空运转。（3） 接近排水设施和供水，供电方便。在混凝土泵的作业范围内，不得有碍阻物、高压电线，同时要有防范高空坠物的设施。2） 混凝土输送管应使用无龟裂、无凹凸损伤和无弯折的管段。输送管的接头应严密，有足够强度，并能快速装拆。3、泵送混凝土浇筑泵送混凝土的浇筑应根据工程结构特点、平面形状和几何尺寸，混凝土和泵送设备能力、劳动力和管理能力，以及周围场地大小等条件，预先划分好混凝土浇筑区域。1） 泵送混凝土的浇筑顺序（1）当采用混凝土输送管输送混凝土时，应由远而近浇筑；（2）在同一区域内的混凝土，应按先竖向结构后水平结构的顺序，分层连续浇筑；（3）当不允许留施工缝时，区域之间、
13、上下层之间的混凝土浇筑间歇时间，不得超过混凝土初凝时间；（4）当下层混凝土初凝后，浇筑上层混凝土时，应先按留施工缝的规定进行处理。2） 泵送混凝土的布料方法（1）在浇筑竖向结构混凝土时，布料设备的出口离模板内侧面不应小于50mm，并且不得向模板内侧直冲布料，也不得直冲钢筋骨架；（2）浇筑水平结构混凝土时，不得在同一处连续布料，应在23m范围内移动布料，且宜垂直于模板。3）泵送混凝土浇筑的分层厚度，一般为300500mm。当水平结构的混凝土浇筑厚度超过500mm时，可按1:61:8的坡度斜面分层浇筑，且上层混凝土应超前覆盖下层混凝土500mm以上。4）振捣泵送混凝土时，振动棒插入的间距一般为40
14、0mm左右，振捣时间为1530s，并宜在2030min后对其进行二次复振。5）对于有预留洞、预埋件和钢筋密集的部位，应预先制订相应的技术措施，提前与混凝土搅拌站联系，告之该部位采用细石混凝土浇筑，并在混凝土罐车卸料之前对混凝土进行检查，确保施工过程中的顺利布料和振捣密实。在浇筑时应经常观察，当发现混凝土有不密实等现象时，应立即对该部位进行二次振捣。6）水平结构的混凝土表面，应适时用木抹子搓平搓毛两遍以上，以防止产生收缩裂缝。4、混凝土浇筑施工要点1）混凝土浇筑应根据工程对象、结构特点，结合现场具体条件制定混凝土浇筑施工方案。2）混凝土浇筑前，泵车、运输车、料斗、串筒、振动器等机具设备按需要准备
15、充足，并考虑发生故障时的修理时间。所用的机具均应在浇筑前进行检查和试运转，同时配有专职技工，随时检修。浇筑前，必须核实一次浇筑完毕或浇筑至某施工缝前的工程材料，以免停工待料。3）在混凝土浇筑期间，应保证水、电照明不中断。为了防止施工中突然临时停电，事先应与供电部门联系，以防出现意外停电造成重要部位的质量事故。4）加强气象预测预报的联系工作。在混凝土施工阶段应掌握天气的变化情况，特别在雷雨台风季节和寒流突然袭击之际，更应注意，以保证混凝土连续浇筑地顺利进行，确保混凝土质量。根据工程需要和季节施工特点，应准备好在浇筑过程中所必须的抽水设备和防雨、防暑等物资。5）混凝土应分层浇筑，每层浇筑厚度应根据混凝土的振捣方法而定，其厚度应符合下表的规定。
