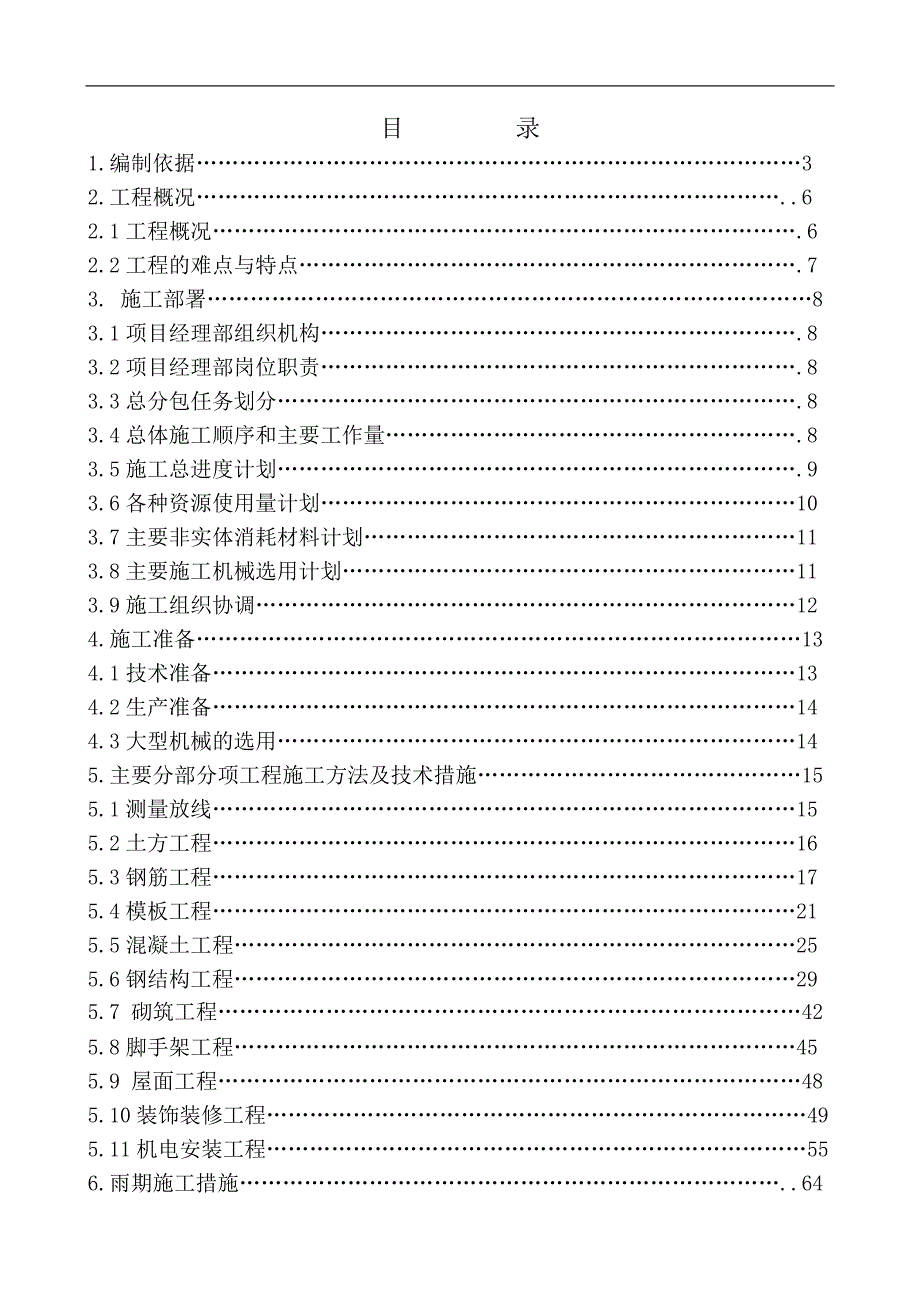

1、目 录1.编制依据32.工程概况.62.1工程概况.62.2工程的难点与特点.73. 施工部署83.1项目经理部组织机构.83.2项目经理部岗位职责.83.3总分包任务划分.83.4总体施工顺序和主要工作量.83.5施工总进度计划.93.6各种资源使用量计划103.7主要非实体消耗材料计划113.8主要施工机械选用计划113.9施工组织协调124.施工准备134.1技术准备134.2生产准备144.3大型机械的选用145.主要分部分项工程施工方法及技术措施155.1测量放线155.2土方工程165.3钢筋工程175.4模板工程215.5混凝土工程255.6钢结构工程295.7 砌筑工程425.

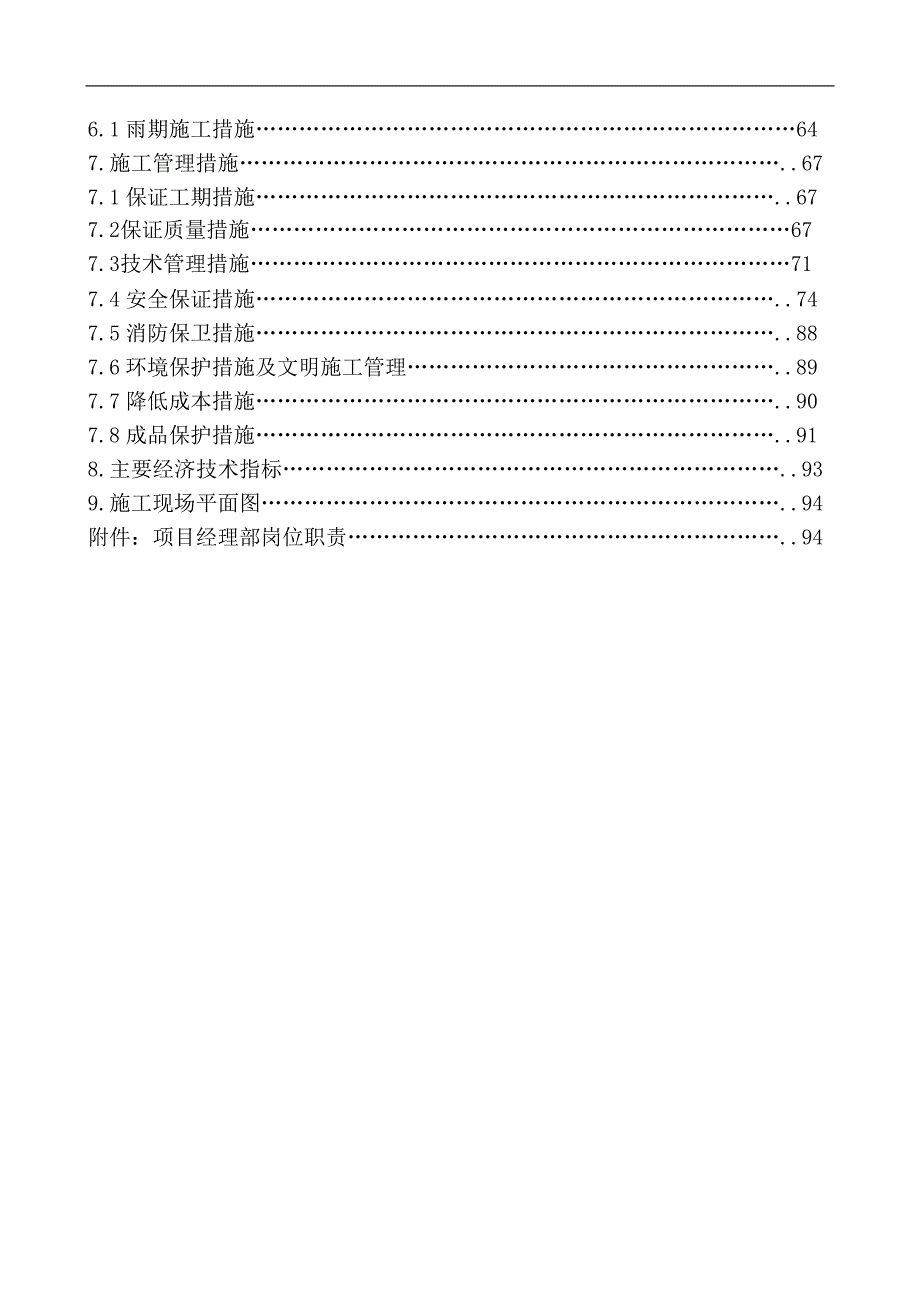

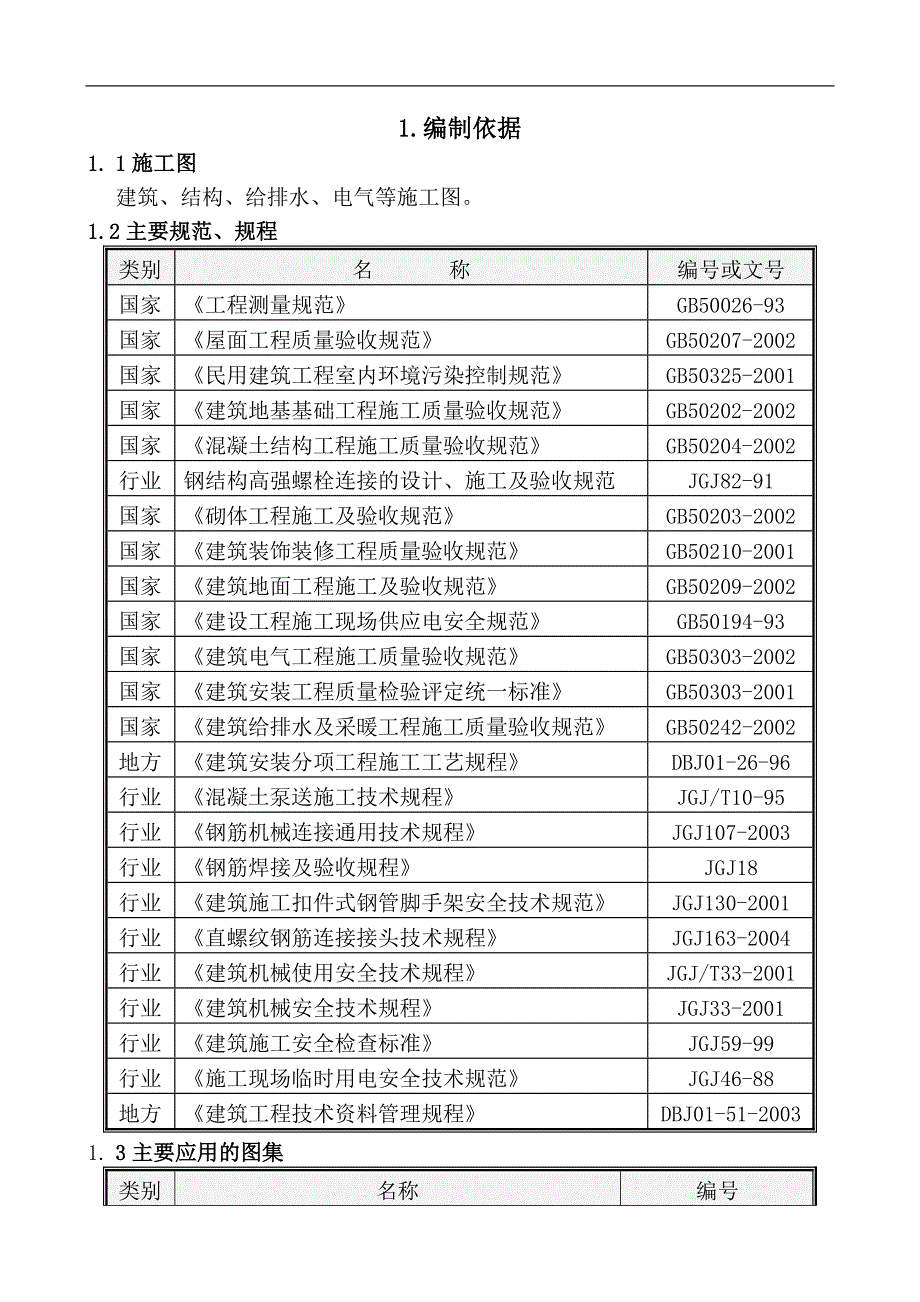

2、8脚手架工程455.9 屋面工程485.10装饰装修工程495.11机电安装工程556.雨期施工措施.646.1雨期施工措施647.施工管理措施.677.1保证工期措施.677.2保证质量措施677.3技术管理措施717.4安全保证措施.747.5消防保卫措施.887.6环境保护措施及文明施工管理.897.7降低成本措施.907.8成品保护措施.918.主要经济技术指标.939.施工现场平面图.94附件：项目经理部岗位职责.941.编制依据1. 1施工图 建筑、结构、给排水、电气等施工图。1.2主要规范、规程类别名 称编号或文号国家工程测量规范GB50026-93国家屋面工程质量验收规范GB5
3、0207-2002国家民用建筑工程室内环境污染控制规范GB50325-2001国家建筑地基基础工程施工质量验收规范GB50202-2002国家混凝土结构工程施工质量验收规范GB50204-2002行业钢结构高强螺栓连接的设计、施工及验收规范JGJ82-91国家砌体工程施工及验收规范GB50203-2002国家建筑装饰装修工程质量验收规范GB50210-2001国家建筑地面工程施工及验收规范GB50209-2002国家建设工程施工现场供应电安全规范GB50194-93国家建筑电气工程施工质量验收规范GB50303-2002国家建筑安装工程质量检验评定统一标准GB50303-2001国家建筑给排水
4、及采暖工程施工质量验收规范GB50242-2002地方建筑安装分项工程施工工艺规程DBJ01-26-96行业混凝土泵送施工技术规程JGJ/T10-95行业钢筋机械连接通用技术规程JGJ107-2003行业钢筋焊接及验收规程JGJ18行业建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001行业直螺纹钢筋连接接头技术规程JGJ163-2004行业建筑机械使用安全技术规程JGJ/T33-2001行业建筑机械安全技术规程JGJ33-2001行业建筑施工安全检查标准JGJ59-99行业施工现场临时用电安全技术规范JGJ46-88地方建筑工程技术资料管理规程DBJ01-51-20031. 3主要应用
5、的图集类别名称编号国家混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1国家国家建筑标准图集电气专业/国家暖通空调标准图集/国家给排水专业标准图集/国家框架结构填充小型空心砌块墙体结构构造02SG614地方工程做法05J11. 4主要标准类别名 称编号或文号国家建筑工程施工质量验收统一标准GB50300-2001国家混凝土强度检验评定标准GBJ107-87国家建筑施工安全检查标准JGJ95-991. 5主要法规类别名 称编 号国家中华人民共和国建筑法主席令1997第91号中华人民共和国环境保护法主席令1989第22号建设工程安全生产管理条例第393号建设工程质量管理条例国务院令
6、第279号工程建设标准强制性条文(房屋建筑部分)建设部建200285号行业关于建筑业进一步应用推广10项新技术的通知建1998200号地方关于北京市建设工程施工试验实行有见证取样和送检制度的暂行规定的通知京建法1997172号及199850号关于预防混凝土工程碱集料反应技术管理规定(试行)的通知京建科1999230号地方关于必须使用安全玻璃强制性条文京建法20012号文第三条GB9962和GB99631.6其他类别名 称编 号企业质量管理体系、程序企业企业管理手册2.工程概况2.1工程概况 工程名称1厂房A1厂房B建筑面积(m2)49502540.16结构形式框架结构钢结构层数地上三层地上一层
7、建筑高度（M）14.557.05室内外高差0.450.150.00相对标高24.80024.500基础形式独立基础独立基础基础底标高1.9001.900抗震裂度7度7度混凝土强度梁板柱楼梯及基础C30、基础垫层C15、圈梁构造柱C20梁柱及基础C30、基础垫层C15、圈梁构造柱C20墙体外墙250厚陶粒空心砌块，M5混合砂浆；内墙200厚陶粒空心砌块，M5混合砂浆。外墙保温50厚挤塑聚苯板。0.300以下200厚陶粒空心砌块；0.300以上为双层压型钢板复合保温墙体（外0.5厚内0.4厚，内填100厚玻璃丝棉）。屋面细石混凝土上人屋面（810厚地砖、细石混凝土保护层、3厚高聚物改性沥青防水卷材
8、、挤塑聚苯板保温层、1：8水泥膨胀珍珠岩找坡）双层压型钢板复合保温屋面（檩条暗藏，外0.6厚内0.5厚，内填100厚玻璃丝棉）地面地砖180厚C15混凝土门窗木质夹板门、塑钢窗、部分幕墙外装修涂料机电采用TNC5供电系统，电话及综合布线；采暖采用单管上供下回式采暖系统，自然通风；室内消防管道布置成环状。采用TNC5供电系统；无采暖，自然通风；室内消防系统。2.2工程的难点与特点本工程工期要求紧。应加强材料订货采购管理，提前进行钢结构、门窗地砖等选样、订货采购，合理安排施工流水段和劳动力，确保施工进度要求。本工程钢构件须进行深化设计，钢材定货及加工进度是影响工程工期的一个主要因素，钢构件应进行编
9、号，保证加工精度和质量要求，并尽量减少现场焊接量。本工程质量管理重点是钢结构地脚螺栓安装、框架节点施工等。3.施工部署3.1项目经理部组织机构我集团公司组建“项目经理部”，对工程施工实施项目管理。项目经理部在公司总部领导下充分发挥企业的整体优势，按照公司总部协调，各专业公司配合的公司项目管理模式，以GB/T19002-ISO9002标准模式建立的质量保证体系运作，形成以全面质量管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制，以便出色地实现我公司的质量方针和质量目标，以及对业主的承诺。为规范该项目的管理工作，项目经理部执行公司颁布的企业管理手册、质量管理手册。工程项目经理部由项目经
10、理、执行经理、项目总工组成领导班子。项目组织机构见附表:3.2项目经理部岗位职责见附件。3.3总分包任务划分序号项 目内 容1总包合同范围土建工程（基础、结构、装修）、水暖机电安装等2总包对分包管理范围防水、钢结构制作等3总包对外分包管理范围消防、火灾报警设备及安装3.4总体施工顺序和主要工作量 本工程为两个单体工程，考虑施工工期、工程量和构件加工等情况，两个工程同时开工。1#厂房A基础、结构均分两段施工；1厂房B基础分两段施工。3.4.1总体施工工艺流程3.4.1.1基础部分施工流程放线挖土混凝土垫层基础及基础梁基础回填3.4.1.2主体结构施工流程钢结构：放线钢柱、钢梁安装屋面板安装外墙板安装混凝土框架结构：放线框架柱现浇梁板、楼梯3.4.1.3室内装修工程隔墙砌筑内墙抹灰立门窗口水电安装地面墙、
