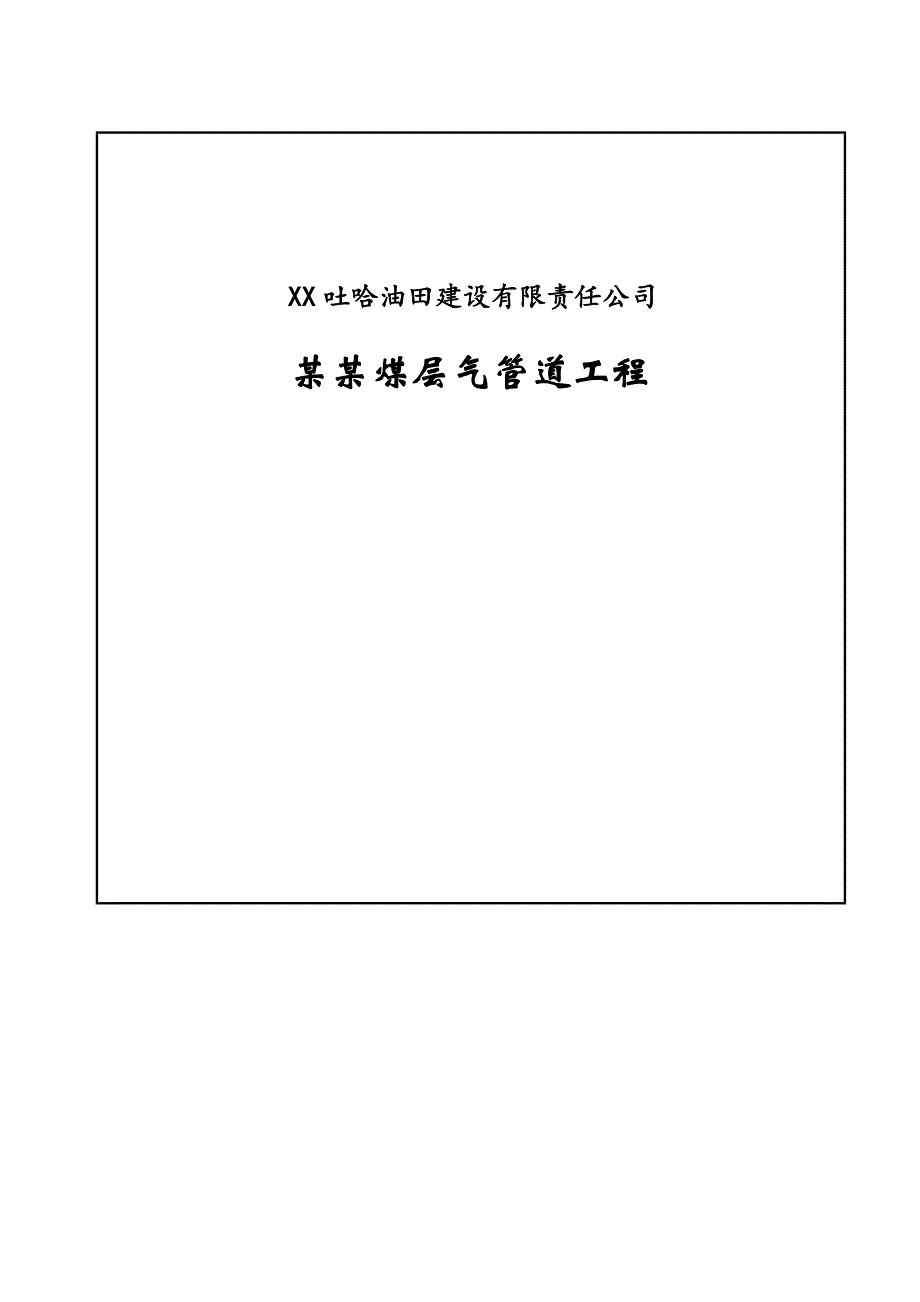

三标段通球测径试压施工方案.doc_第1页
第1页 / 共27页

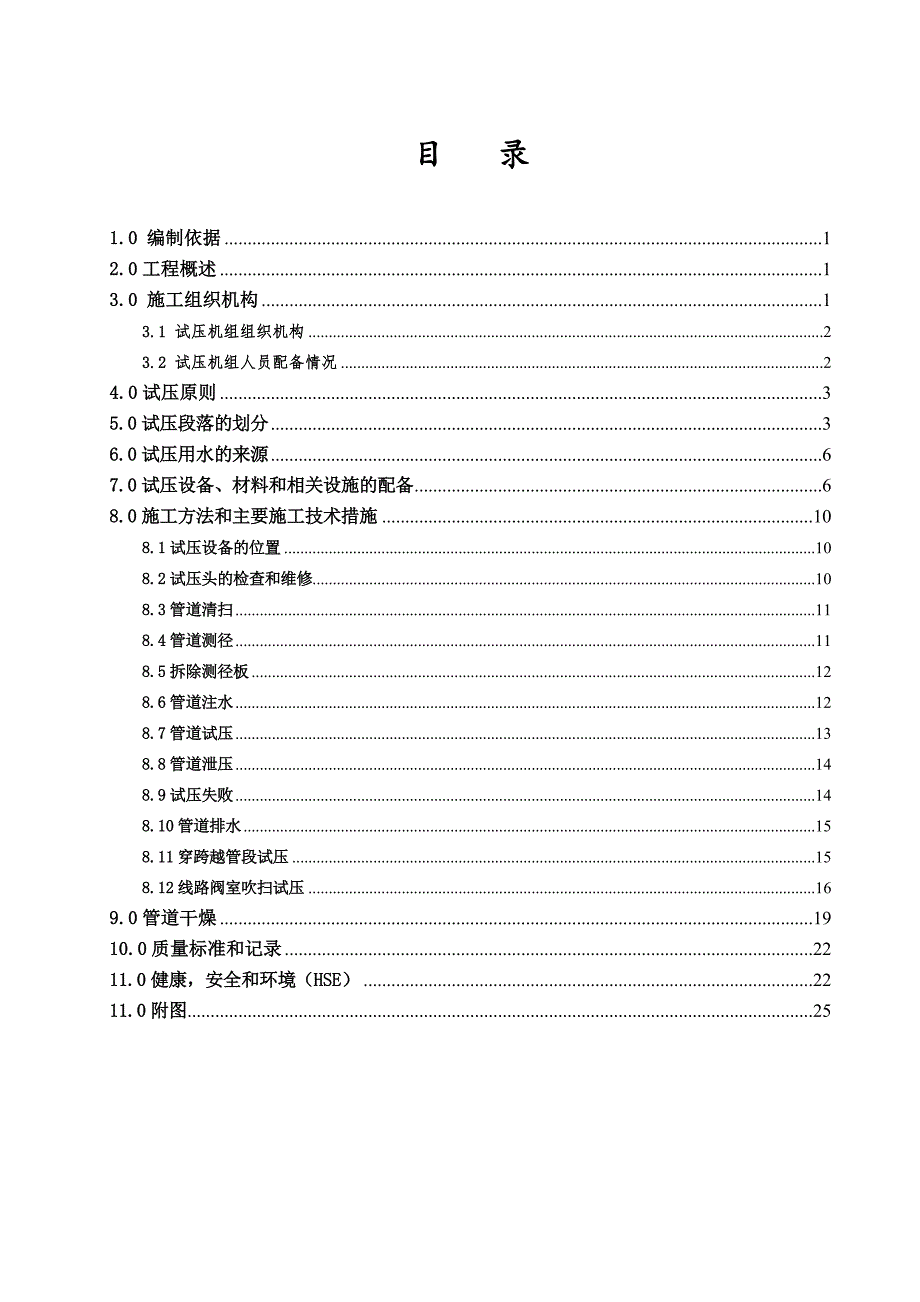

三标段通球测径试压施工方案.doc_第2页
第2页 / 共27页

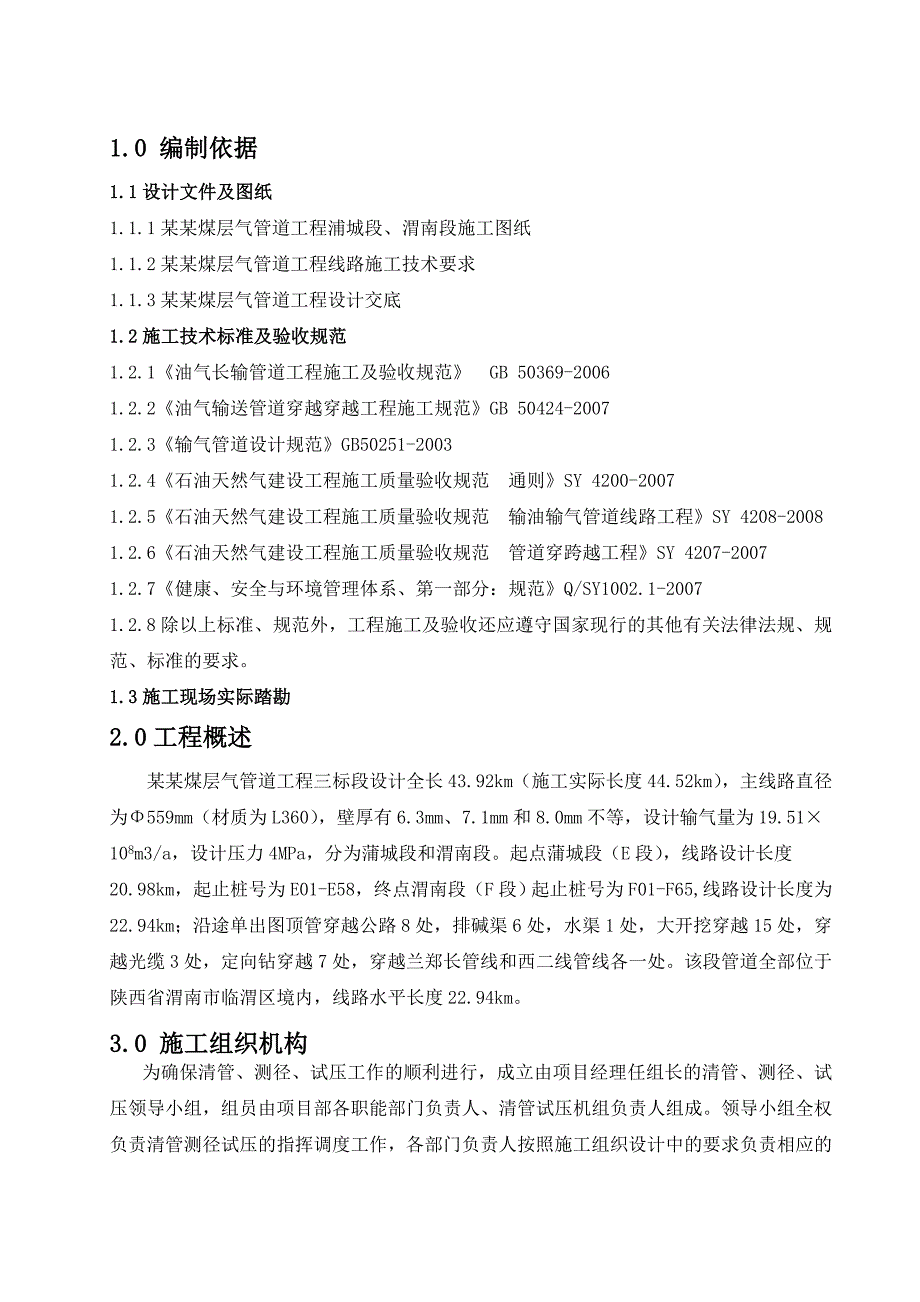

三标段通球测径试压施工方案.doc_第3页
第3页 / 共27页
三标段通球测径试压施工方案.doc_第4页
第4页 / 共27页
三标段通球测径试压施工方案.doc_第5页
第5页 / 共27页
三标段通球测径试压施工方案.doc_第6页
第6页 / 共27页
三标段通球测径试压施工方案.doc_第7页
第7页 / 共27页
三标段通球测径试压施工方案.doc_第8页
第8页 / 共27页
三标段通球测径试压施工方案.doc_第9页
第9页 / 共27页
三标段通球测径试压施工方案.doc_第10页
第10页 / 共27页
亲,该文档总共27页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《三标段通球测径试压施工方案.doc》由会员分享,可在线阅读,更多相关《三标段通球测径试压施工方案.doc(27页珍藏版)》请在第壹文秘上搜索。

1、XX吐哈油田建设有限责任公司某某煤层气管道工程目 录1.0 编制依据12.0工程概述13.0 施工组织机构13.1 试压机组组织机构23.2 试压机组人员配备情况24.0试压原则35.0试压段落的划分36.0试压用水的来源67.0试压设备、材料和相关设施的配备68.0施工方法和主要施工技术措施108.1试压设备的位置108.2试压头的检查和维修108.3管道清扫118.4管道测径118.5拆除测径板128.6管道注水128.7管道试压138.8管道泄压148.9试压失败148.10管道排水158.11穿跨越管段试压158.12线路阀室吹扫试压169.0管道干燥1910.0质量标准和记录2211

2、.0健康,安全和环境(HSE)2211.0附图251.0 编制依据1.1设计文件及图纸1.1.1某某煤层气管道工程浦城段、渭南段施工图纸1.1.2某某煤层气管道工程线路施工技术要求1.1.3某某煤层气管道工程设计交底1.2施工技术标准及验收规范1.2.1油气长输管道工程施工及验收规范 GB 50369-20061.2.2油气输送管道穿越穿越工程施工规范GB 50424-20071.2.3输气管道设计规范GB50251-20031.2.4石油天然气建设工程施工质量验收规范 通则SY 4200-20071.2.5石油天然气建设工程施工质量验收规范 输油输气管道线路工程SY 4208-20081.2

3、.6石油天然气建设工程施工质量验收规范 管道穿跨越工程SY 4207-20071.2.7健康、安全与环境管理体系、第一部分:规范Q/SY1002.1-20071.2.8除以上标准、规范外,工程施工及验收还应遵守国家现行的其他有关法律法规、规范、标准的要求。1.3施工现场实际踏勘2.0工程概述某某煤层气管道工程三标段设计全长43.92km(施工实际长度44.52 km),主线路直径为559mm(材质为L360),壁厚有6.3mm、7.1mm和8.0mm不等,设计输气量为19.51108m3/a,设计压力4MPa,分为蒲城段和渭南段。起点蒲城段(E段),线路设计长度20.98km,起止桩号为E01

4、-E58,终点渭南段(F段)起止桩号为F01-F65,线路设计长度为22.94km;沿途单出图顶管穿越公路8处,排碱渠6处,水渠1处,大开挖穿越15处,穿越光缆3处,定向钻穿越7处,穿越兰郑长管线和西二线管线各一处。该段管道全部位于陕西省渭南市临渭区境内,线路水平长度22.94km。3.0 施工组织机构为确保清管、测径、试压工作的顺利进行,成立由项目经理任组长的清管、测径、试压领导小组,组员由项目部各职能部门负责人、清管试压机组负责人组成。领导小组全权负责清管测径试压的指挥调度工作,各部门负责人按照施工组织设计中的要求负责相应的工作。试压机组营地按照试压分段情况单独建立。3.1 机组组织机构小

5、组人员名单如下:组长:李德锋副组长:侯宝健、张平中组员:王劲松、刘胜华、张彦彦、刘钢副组长 侯宝健、张平中试压指挥组长: 李德锋HSE部:刘 钢质量部:王劲松工程部:刘胜华质检员:张金达技术员:张彦彦 HSE员:安占军试压机组3.2 机组人员配备情况序号工种人数序号工种人数1机组长19修理工22技术员110起重工13Q/HSE监督员111试压工54质检员112机手15设备员113司机56管工114巡线工87电焊工215电工18气焊工1合计324.0试压原则1)管道穿越二级及以上干线公路穿越、高速公路穿越等应单独进行试压。管道穿越二级以下公路的管段,其试压可与所在管段一并进行。单出图的管线单独试

6、压完毕后,参与主线路清管、测径、试压和干燥。2)二级地区和三级地区放在一起试压,本试压段按照三级地区试压。3)二级地区、三级地区和四级地区放在一起试压,本试压段按照四级地区试压。4)管道设计压力4.0 MPa,二级地区强度试验压力5.0Mpa,三级地区强度试验压力5.6Mpa,四级地区强度试验压力为6.0Mpa,严密性试验压力为4.0Mpa。5.0试压段落的划分5.1 高差计算根据公式P=290%/D计算管线所允许的最大静水高差,如下表:序号地区级别强度试验压力(MPa)所允许的静水高差(m)1二级5.02302三级5.62603四级6.03274二级和三级5.61705二级、三级和四级6.0

7、1305.2试验段落划分根据某某煤层气管道工程(标段三)管线所允许的最大静水高压和水源情况以及地区等级,将线路划分为以下两个段落进行试压,见下表。某某煤层气管道工程(标段三)试压段落划分表 试验段和水平长度(km)地区等级起始桩标高(m)和试验压力(MPa)最低标高位置(m)和最大试验压力(Mpa)最高标高位置(m) 和最低试验压力(Mpa)终端桩标高(m)和试验压力(MPa)高差H(m)E01F1425.356km二、三级地区按三级地区试压E01 349.56E02 348.46E20 373.92F14 363.2625.5强度5.612强度6.314强度5.6强度5.507严密性4.01

8、2严密性5.314严密性4.0严密性4.507F14F6518.650km三、四级地区按四级地区试压F14 363.26F21 347.4F57 358.16F65 356.8615.86强度6.10强度6.16强度6.0强度6.06严密性4.10严密性5.16严密性4.0严密性4.066.0试压用水的来源6.1试压介质试压介质选择干净的洁净水,试压前根据本标段所选择的水源的水样进行化验,只有达到标准规定的水质要求方可用于试压施工。试压用水应清洁,PH值为中性,对管道无有害影响,并将水样分析化验报告提交给监理。水样分析确定PH值和总悬浮物,水压试验用水水质必须符合以下要求:a. PH 值69;

9、b.盐份含量不宜大于2000mg/L;c.总悬浮物不宜大于50mg/L。6.2水源的选择根据现场踏勘,本标段管线在卤阳湖分输站附近有交口抽渭干渠,水源比较方便,因此选择此处进水。7.0试压设备、材料和相关设施的配备根据某某煤层气管道工(标段三)水压试验的工程量,为确保本标段水压试验顺利进行,我项目部调用如下试压设备、材料和相关设施(见下表):7.1主要设备列表序号名 称型 号数量备 注1压风机20m3/min 1.6 MPa2台用于管线吹扫及排水2多级离心式清水泵Q=150m3/h H=405m2台用于向管道内注水3试压泵撬3DPS602台用于管道内升压4注水泵4、6各1台5解放卡车10tEQ

10、F-140-472台材料运输6拖板车30t1台试压设备转场7单斗挖掘机PC3001台配合施工8吊车20t1台配合施工9值班车皮卡1台值班人员乘坐10中巴车1台试压人员上下班11生产指挥车1辆生产指挥12焊机DC4002台用于试压过程中管道的焊接作业13气焊切割机1套管道切割14发电机250kw2台管道试压上水发电15对讲机GS3003对通讯联络16压力表150、025MPa6块精度等级为0.4级17压力表150、01.6MPa6块精度等级为0.4级18压力天平PDW150 1-25MPa1套19压力温度自动记录仪(含压力变送器、热电偶、热电阻、连线)XJGA-4200/CU50 -5050XJ

11、GA-1401 020MPa1套上海老大华科技发展有限公司20流量计LUCB DN150 PN2.5121过滤器DN150 PN2.51网眼不低于40目7.2施工手段用料序号材料名称型号规格单位数量备注1收发球装置DN550 PN1.6套2成品2清管器(带碗)559套2清管3清管器(直板)559套38片装(带尼龙清管毛刷)4测径板559*92.5%=8mm片2安装在直板球6聚酯杯形皮碗559片2备用(过盈量满足35%)7直板聚酯盘559片24备用8泡沫清管器559子弹型无涂层台10用于清除残留水9试压头559 PN16MPa套2自制10直缝钢管5598m10试压头主管,用线路管11无缝钢管 1

12、148m50制作试压头、试压管汇12无缝钢管 258m20连接试压泵13椭圆封头559=22mm个4制作试压头14无缝弯头 1148个6制作试压头15高压钢管6m60连接试压天平16普通钢管1148m100连接压风机17焊接闸阀Z61H-16MPa DN100个2管段注水试压阀门18焊接闸阀Z61H-16MPa DN20个4管段注水试压阀门19封头16MPa,DN100只2管段注水封头20高压针型截止阀J13H-16MPa DN15个8接压力表和仪表21压力表接头PN25,DN15个6接压力表22压力表垫1882个8023高压丝头PN25,DN20个624钢板 Q235=10mmm25补强圈用25编织袋个50026道木200*200*1500mm块407.3空气压缩机2台V750空气压缩机,额定
