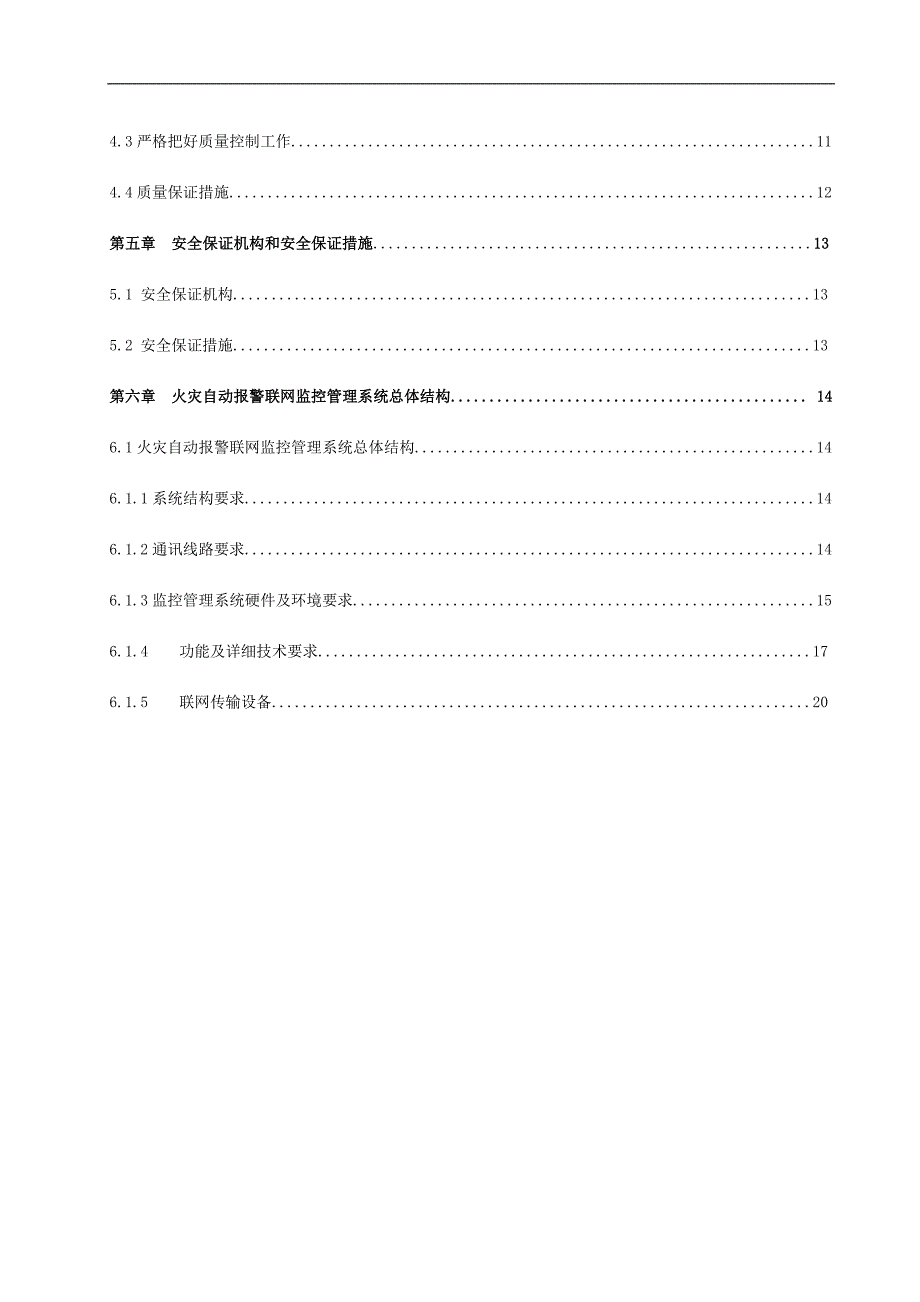

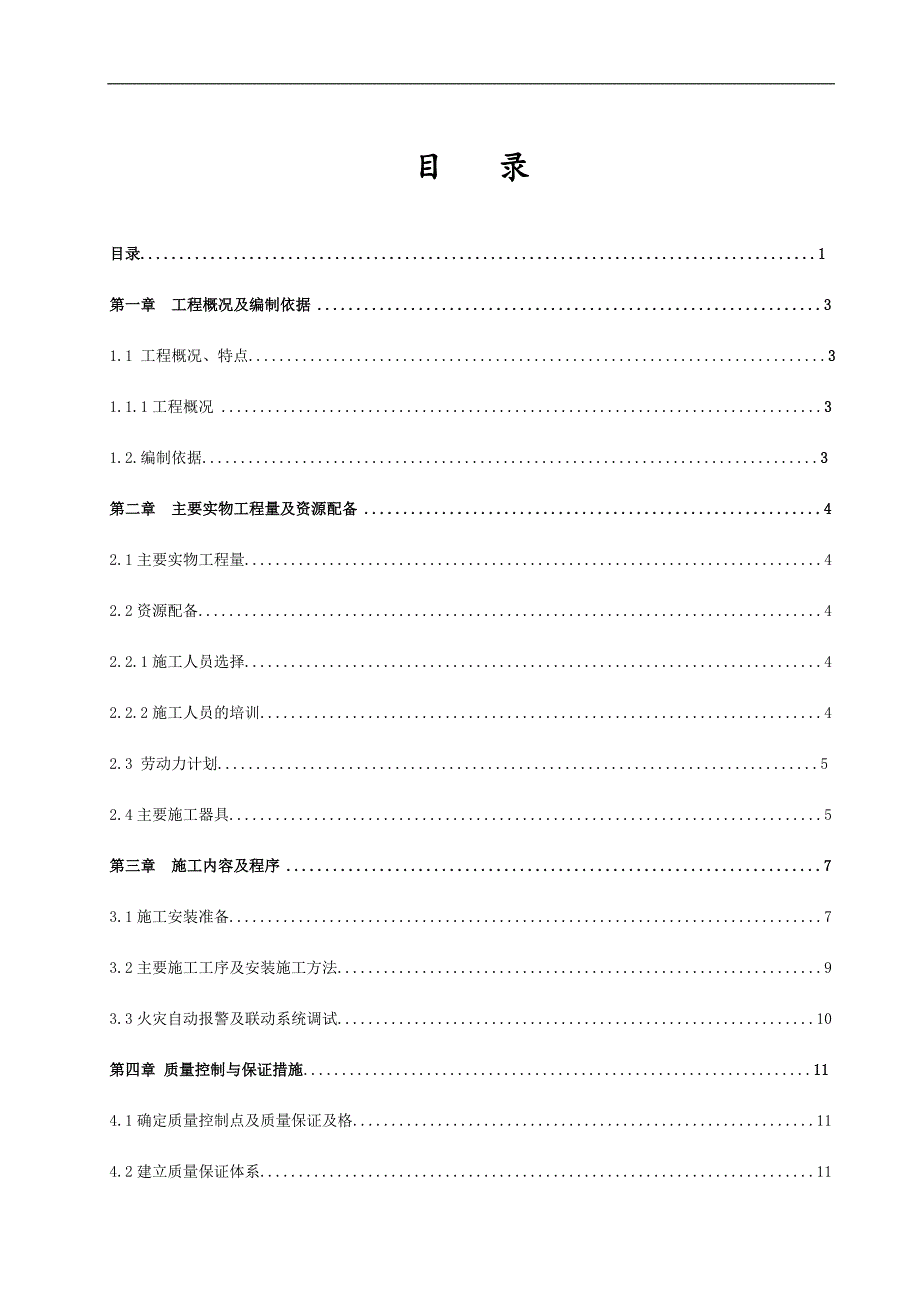

1、目 录目录.1第一章 工程概况及编制依据31.1 工程概况、特点.31.1.1工程概况 .31.2.编制依据.3第二章 主要实物工程量及资源配备42.1主要实物工程量.42.2资源配备.42.2.1施工人员选择.42.2.2施工人员的培训.42.3 劳动力计划.52.4主要施工器具.5第三章 施工内容及程序73.1施工安装准备.73.2主要施工工序及安装施工方法.93.3火灾自动报警及联动系统调试.10第四章 质量控制与保证措施.114.1确定质量控制点及质量保证及格.114.2建立质量保证体系.114.3严格把好质量控制工作.114.4质量保证措施.12第五章 安全保证机构和安全保证措施.1

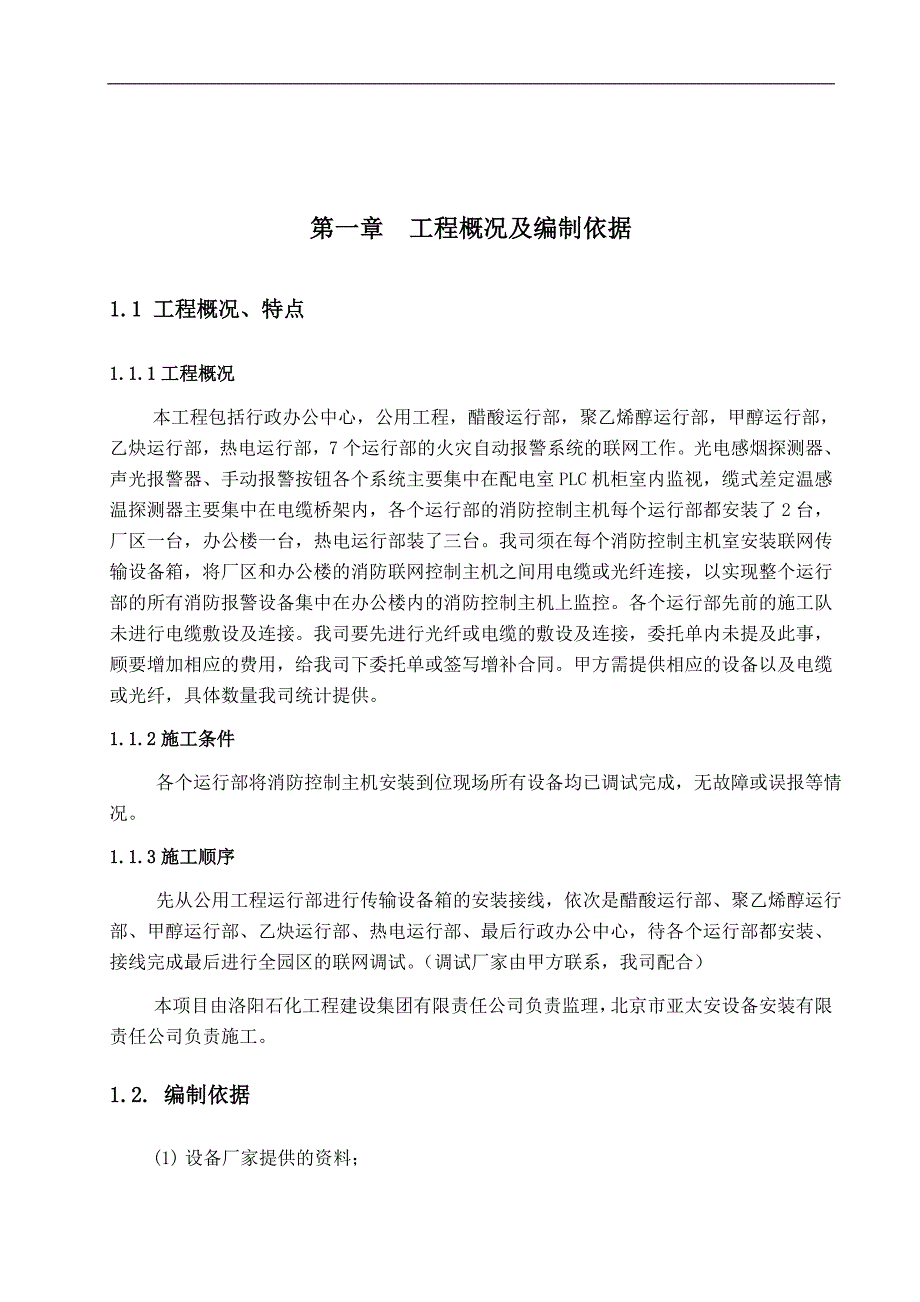

2、35.1 安全保证机构.135.2 安全保证措施.13第六章 火灾自动报警联网监控管理系统总体结构. 146.1火灾自动报警联网监控管理系统总体结构.146.1.1系统结构要求.146.1.2通讯线路要求.146.1.3监控管理系统硬件及环境要求.156.1.4功能及详细技术要求.176.1.5联网传输设备.20第一章 工程概况及编制依据1.1 工程概况、特点1.1.1工程概况本工程包括行政办公中心，公用工程，醋酸运行部，聚乙烯醇运行部，甲醇运行部，乙炔运行部，热电运行部，7个运行部的火灾自动报警系统的联网工作。光电感烟探测器、声光报警器、手动报警按钮各个系统主要集中在配电室PLC机柜室内监视
3、，缆式差定温感温探测器主要集中在电缆桥架内，各个运行部的消防控制主机每个运行部都安装了2台，厂区一台，办公楼一台，热电运行部装了三台。我司须在每个消防控制主机室安装联网传输设备箱，将厂区和办公楼的消防联网控制主机之间用电缆或光纤连接，以实现整个运行部的所有消防报警设备集中在办公楼内的消防控制主机上监控。各个运行部先前的施工队未进行电缆敷设及连接。我司要先进行光纤或电缆的敷设及连接，委托单内未提及此事，顾要增加相应的费用，给我司下委托单或签写增补合同。甲方需提供相应的设备以及电缆或光纤，具体数量我司统计提供。1.1.2施工条件 各个运行部将消防控制主机安装到位现场所有设备均已调试完成，无故障或误
4、报等情况。1.1.3施工顺序 先从公用工程运行部进行传输设备箱的安装接线，依次是醋酸运行部、聚乙烯醇运行部、甲醇运行部、乙炔运行部、热电运行部、最后行政办公中心，待各个运行部都安装、接线完成最后进行全园区的联网调试。（调试厂家由甲方联系，我司配合）本项目由洛阳石化工程建设集团有限责任公司负责监理，北京市亚太安设备安装有限责任公司负责施工。1.2. 编制依据(1) 设备厂家提供的资料；(2) 火灾自动报警系统施工及验收规范GB50166-2007；(3) 火灾自动报警系统设计规范GB50116-2008；(4) 石油化工企业生产装置电信设计规范SH3028-2007；(5) 建筑电气工程施工质量
5、验收规范GB50303-2012；(6) 石油化工企业设计防火规范GB50160-2008；(7) 建筑施工安全检查标准JGJ59-1999；(8) 施工现场临时用电安全技术规范JGJ46-2005；(9) 建筑施工高处作业安全技术规范JGJ80-1991；(10) SHT3543-2007石油化工建设工程项目施工过程技术文件规定；(11) SHT3503-2007石油化工建设工程项目交工技术文件规定。第二章 主要实物工程量及资源配备2.1主要实物工程量火灾自动报警联网监控管理系统中心配置一、中心配置编号设备名称、推荐配置单位数量品牌、产地备注1、火灾自动报警联网监控管理中心硬件标准配置101
6、通讯服务器 E5200/2G/250G/DVD台1惠普智能接警卡（4T/4U）台1海湾PCI高性能双屏显卡台1海湾双屏显示-海湾102信息受理工控机 E5200/2G/250G/DVD台2研华PCI高性能双屏显卡台1海湾双屏显示10319英寸宽屏三星液晶显示器台6三星104激光打印机台1惠普105UPS电源主机1000VA在线式 4小时台1艾默生含电池柜、蓄电池106网络交换机（16口，100M）台1D-Link网络连接107JK-BH-GST200浪涌保护器（系统防雷专用）台1海湾电源、网络、电话线108电话机台2飞利浦109标准平面式接警台台3海湾110标准打印机柜台1海湾2、火灾自动报警
7、联网监控管理中心软件平台编号设备名称、推荐配置单位数量品牌备注111SQL Server 2005 标准版套2微软数据库平台112Windows Server 2003简体中文标准版套2微软服务器操作系统113Windows XP Professional简体中文版套2微软接警巡检操作系统114杀毒软件（单机版）套2瑞星二、系统应用软件配置编号设 备 名 称单位数量品牌201通讯服务器软件套1海湾支持20个联网终端TCP/IP宽带通讯服务器软件PSTN通道控制、电话交换系统软件模块202报警受理系统套1海湾支持20个联网终端火警信息接收处理软件模块建筑消防设施运行状态监控管理软件模块故障处理软件模块巡检维护软件模块消防地理信息系统软件消防建筑图库管理软件模块报警语音播放控制系统软件模块203信息统计查询系统套1海湾支持20个联网终端信息统计查询软件WEB多级权限管理控制模块204数据库系统套1海湾支持20个联网终端数据库资料录入/维护管理软件模块205中心自动校时系统套1海湾支持20个联网终端GPS自动校时服务器GPS校时同步软件模块206中心软件管理系统套1海湾支持20个联网终端系统运行状态监测及提示软件模块中心值班人员管理软件模块三、远程信息显示终端软件套1
