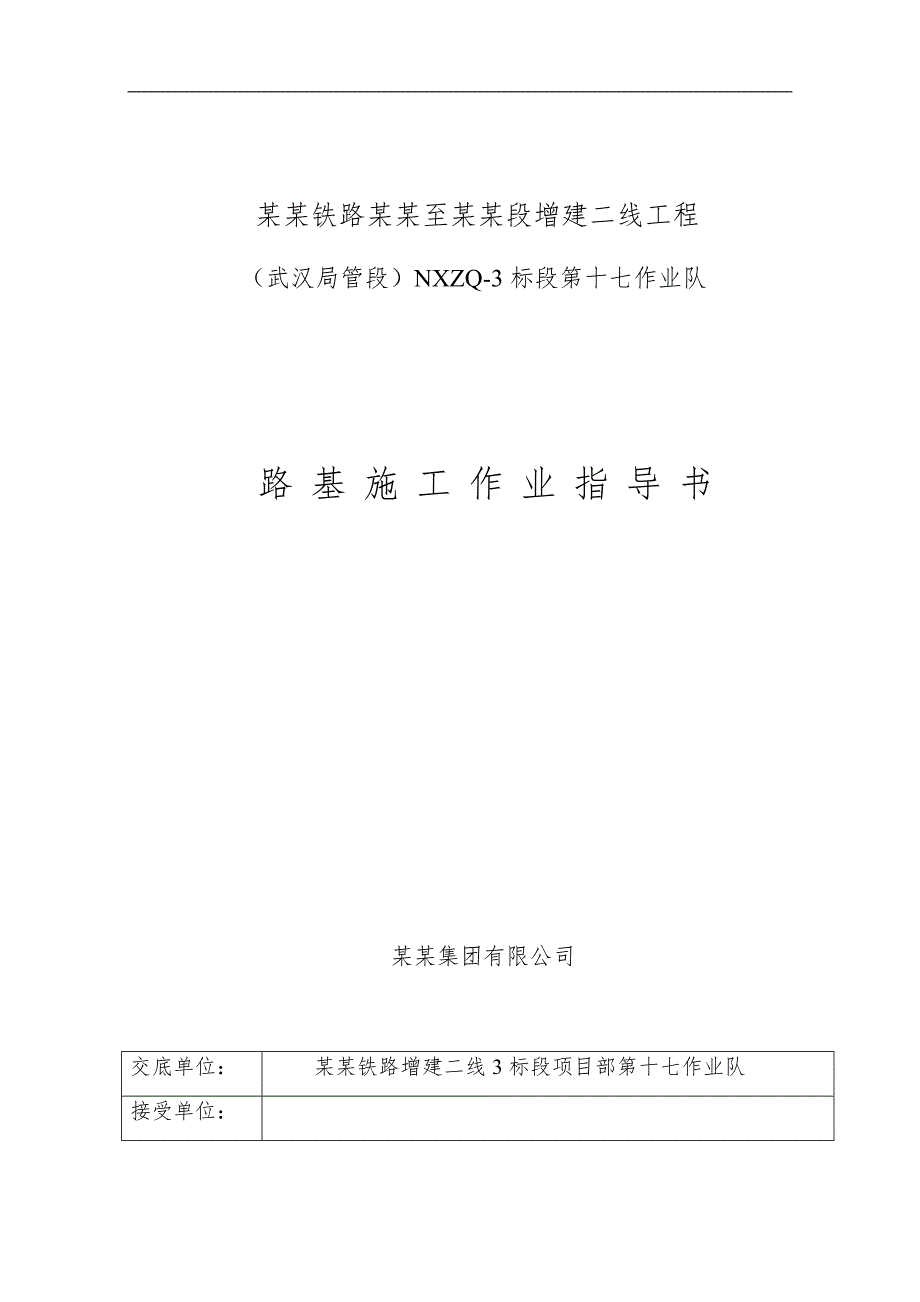

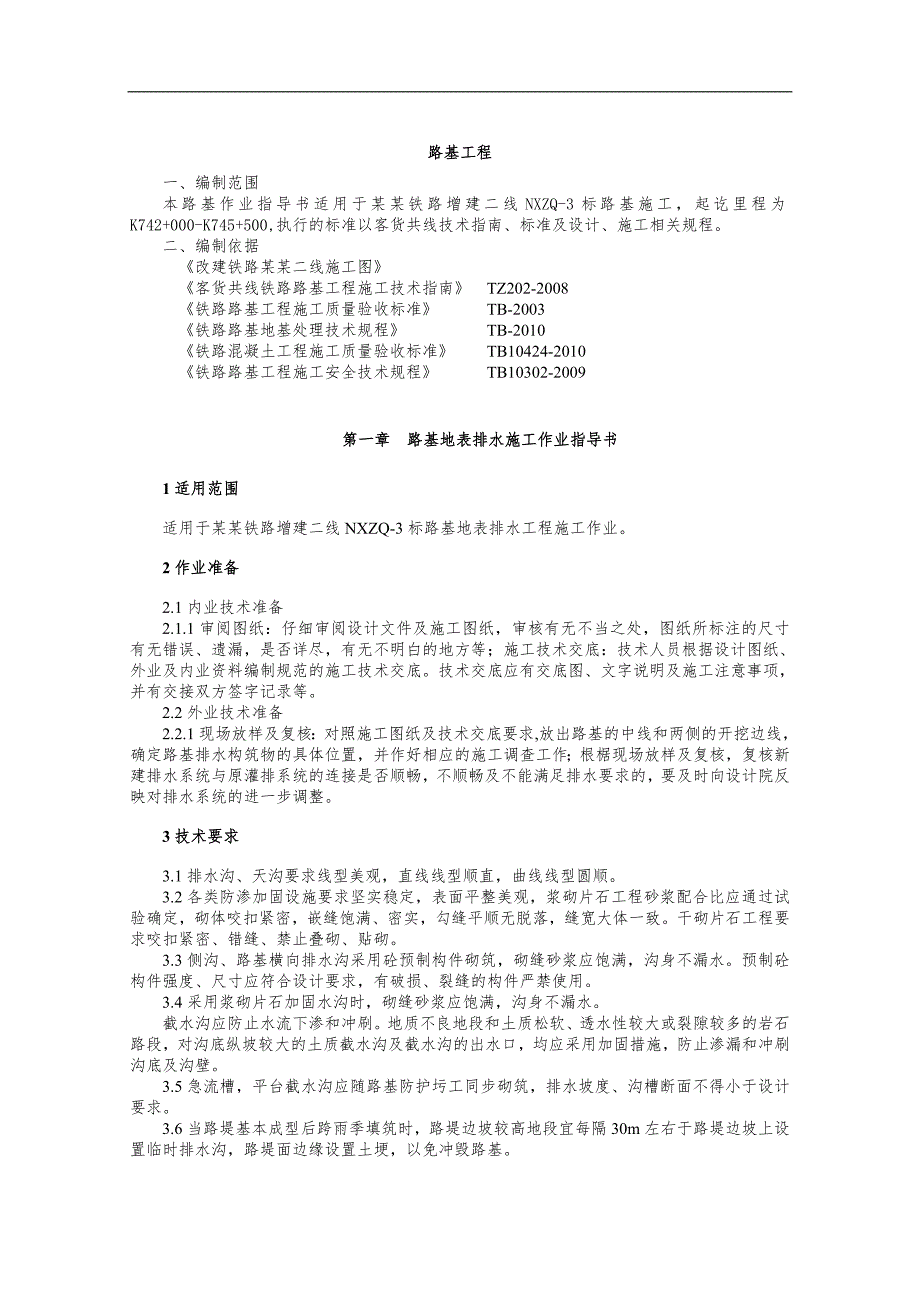

1、 某某铁路某某至某某段增建二线工程 （武汉局管段）NXZQ-3标段第十七作业队 路基施工作业指导书某某集团有限公司交底单位：某某铁路增建二线3标段项目部第十七作业队接受单位：路基工程一、编制范围本路基作业指导书适用于某某铁路增建二线NXZQ-3标路基施工，起讫里程为K742+000-K745+500,执行的标准以客货共线技术指南、标准及设计、施工相关规程。二、编制依据 改建铁路某某二线施工图 客货共线铁路路基工程施工技术指南 TZ202-2008 铁路路基工程施工质量验收标准 TB-2003 铁路路基地基处理技术规程 TB-2010 铁路混凝土工程施工质量验收标准 TB10424-2010 铁
2、路路基工程施工安全技术规程 TB10302-2009 第一章 路基地表排水施工作业指导书1适用范围适用于某某铁路增建二线NXZQ-3标路基地表排水工程施工作业。2作业准备2.1内业技术准备2.1.1审阅图纸：仔细审阅设计文件及施工图纸，审核有无不当之处，图纸所标注的尺寸有无错误、遗漏，是否详尽，有无不明白的地方等；施工技术交底：技术人员根据设计图纸、外业及内业资料编制规范的施工技术交底。技术交底应有交底图、文字说明及施工注意事项，并有交接双方签字记录等。2.2外业技术准备2.2.1现场放样及复核：对照施工图纸及技术交底要求,放出路基的中线和两侧的开挖边线，确定路基排水构筑物的具体位置，并作好相
3、应的施工调查工作；根椐现场放样及复核，复核新建排水系统与原灌排系统的连接是否顺畅，不顺畅及不能满足排水要求的，要及时向设计院反映对排水系统的进一步调整。3技术要求3.1排水沟、天沟要求线型美观，直线线型顺直，曲线线型圆顺。3.2各类防渗加固设施要求坚实稳定，表面平整美观，浆砌片石工程砂浆配合比应通过试验确定，砌体咬扣紧密，嵌缝饱满、密实，勾缝平顺无脱落，缝宽大体一致。干砌片石工程要求咬扣紧密、错缝、禁止叠砌、贴砌。3.3侧沟、路基横向排水沟采用砼预制构件砌筑，砌缝砂浆应饱满，沟身不漏水。预制砼构件强度、尺寸应符合设计要求，有破损、裂缝的构件严禁使用。3.4采用浆砌片石加固水沟时，砌缝砂浆应饱满

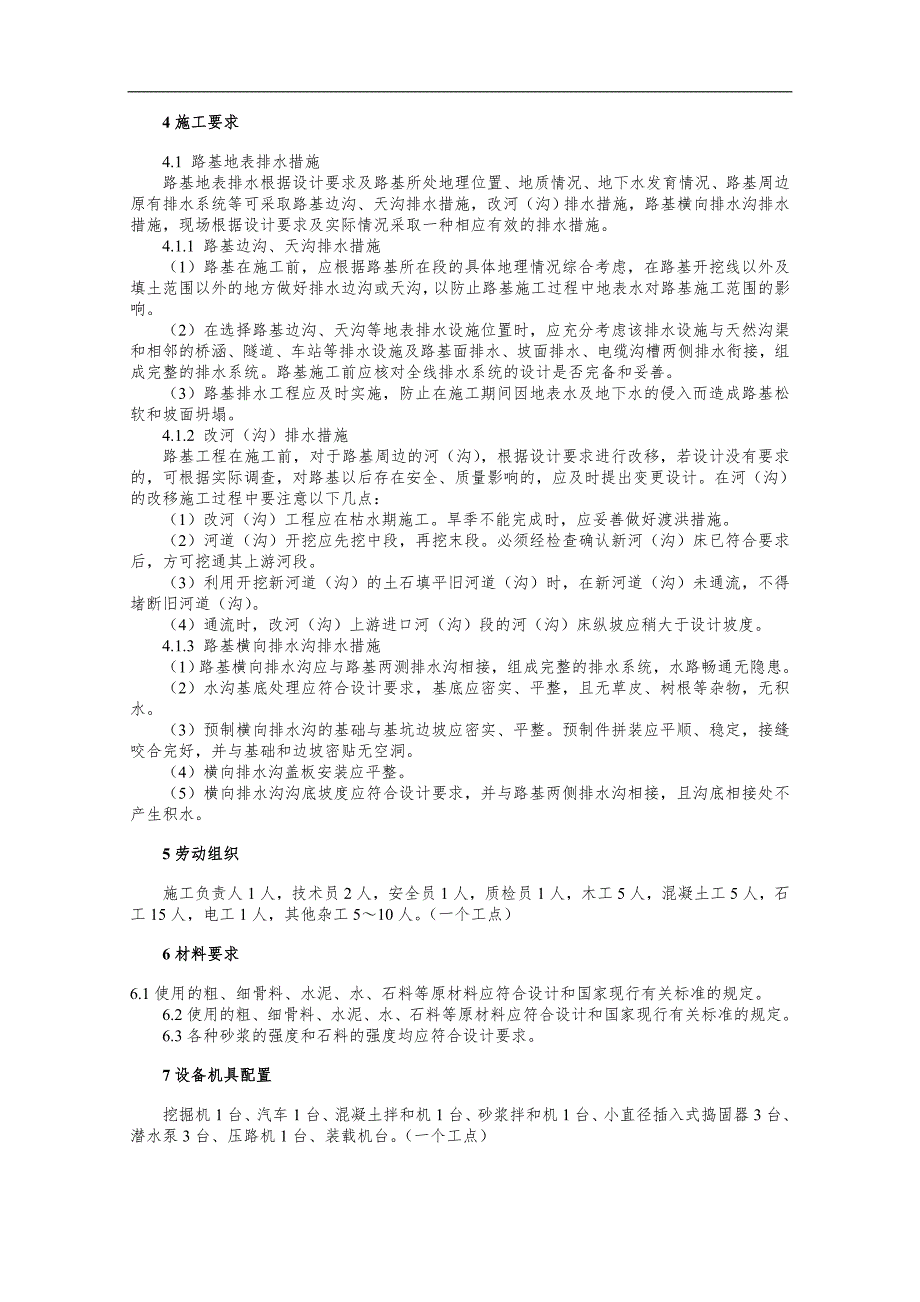

4、，沟身不漏水。截水沟应防止水流下渗和冲刷。地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段，对沟底纵坡较大的土质截水沟及截水沟的出水口，均应采用加固措施，防止渗漏和冲刷沟底及沟壁。3.5急流槽，平台截水沟应随路基防护圬工同步砌筑，排水坡度、沟槽断面不得小于设计要求。3.6当路堤基本成型后跨雨季填筑时，路堤边坡较高地段宜每隔30m左右于路堤边坡上设置临时排水沟，路堤面边缘设置土埂，以免冲毁路基。4施工要求4.1 路基地表排水措施路基地表排水根据设计要求及路基所处地理位置、地质情况、地下水发育情况、路基周边原有排水系统等可采取路基边沟、天沟排水措施，改河（沟）排水措施，路基横向排水沟排水措施
5、，现场根据设计要求及实际情况采取一种相应有效的排水措施。4.1.1 路基边沟、天沟排水措施（1）路基在施工前，应根据路基所在段的具体地理情况综合考虑，在路基开挖线以外及填土范围以外的地方做好排水边沟或天沟，以防止路基施工过程中地表水对路基施工范围的影响。（2）在选择路基边沟、天沟等地表排水设施位置时，应充分考虑该排水设施与天然沟渠和相邻的桥涵、隧道、车站等排水设施及路基面排水、坡面排水、电缆沟槽两侧排水衔接，组成完整的排水系统。路基施工前应核对全线排水系统的设计是否完备和妥善。（3）路基排水工程应及时实施，防止在施工期间因地表水及地下水的侵入而造成路基松软和坡面坍塌。4.1.2 改河（沟）排水
6、措施路基工程在施工前，对于路基周边的河（沟），根据设计要求进行改移，若设计没有要求的，可根据实际调查，对路基以后存在安全、质量影响的，应及时提出变更设计。在河（沟）的改移施工过程中要注意以下几点：（1）改河（沟）工程应在枯水期施工。旱季不能完成时，应妥善做好渡洪措施。（2）河道（沟）开挖应先挖中段，再挖末段。必须经检查确认新河（沟）床已符合要求后，方可挖通其上游河段。（3）利用开挖新河道（沟）的土石填平旧河道（沟）时，在新河道（沟）未通流，不得堵断旧河道（沟）。（4）通流时，改河（沟）上游进口河（沟）段的河（沟）床纵坡应稍大于设计坡度。4.1.3 路基横向排水沟排水措施（1）路基横向排水沟应与
7、路基两测排水沟相接，组成完整的排水系统，水路畅通无隐患。（2）水沟基底处理应符合设计要求，基底应密实、平整，且无草皮、树根等杂物，无积水。（3）预制横向排水沟的基础与基坑边坡应密实、平整。预制件拼装应平顺、稳定，接缝咬合完好，并与基础和边坡密贴无空洞。（4）横向排水沟盖板安装应平整。（5）横向排水沟沟底坡度应符合设计要求，并与路基两侧排水沟相接，且沟底相接处不产生积水。5劳动组织施工负责人1人，技术员2人，安全员1人，质检员1人，木工5人，混凝土工5人，石工15人，电工1人，其他杂工510人。（一个工点）6材料要求6.1使用的粗、细骨料、水泥、水、石料等原材料应符合设计和国家现行有关标准的规定
8、。6.2使用的粗、细骨料、水泥、水、石料等原材料应符合设计和国家现行有关标准的规定。6.3各种砂浆的强度和石料的强度均应符合设计要求。7设备机具配置挖掘机1台、汽车1台、混凝土拌和机1台、砂浆拌和机1台、小直径插入式捣固器3台、潜水泵3台、压路机1台、装载机台。（一个工点）8质量控制及检验8.1质量控制8.1.2混凝土应采用机械拌和，其配合比应通过试验确定。8.1.3混凝土浇筑及浆砌完毕后，应及时采取有效的养护措施。8.1.4施工所用的砂浆应采用机械拌和，其配合比应通过试验确定；自投料完算起，搅拌时间不得少于2min。8.1.5砂浆应随拌随用，搅拌好的砂浆应在3h内使用完毕，当施工期间最高气温
9、超过30oC时，应在拌成后2h内使用完毕。8.1.6浆砌工程应采用挤浆法分层，分段砌筑，坐浆饱满，勾缝平顺，几何尺寸和垫层厚度符合设计要求。砌筑完成后应及时采取有效的养护措施。8.1.7路基排水设施基底处理应符合设计要求，基底应密实、平整，且无草皮、树根等杂物，无积水。排水设施、垫层、滤层的结构形式应符合设计要求，并保证排水通畅。8.1.8浆砌水沟铺砌应密实、平顺、整齐、无渗漏水，沟内不积水，无淤塞。水沟泄水孔设置位置、布置形式、尺寸、数量应符合设计要求，且排水通畅。8.2质量检验8.2.1路基排水设施施工的位置、断面、尺寸、坡度、高程及使用材料应符合设计要求。8.2.2排水设施应纵坡顺适、沟
10、底平整、排水畅通、无冲刷和阻水现象，沟渠边坡必须平整稳定。排水沟各部允许偏差、检验数量及检验方法序号检验项目允许偏差检查数量检验方法1设置范围200m每条沟2处测量2沟底高程20mm6处水准测量3沟底坡度20mm6处坡度尺量4沟底平整度5%设计坡度6处尺量5宽度+50mm-20 mm6处尺量6深度+100mm-30 mm6处尺量7铺砌厚度-10%设计厚度6处尺量9安全环保要求9.1安全要求9.1.1施工应做好施工前期准备工作，正确选用施工方法，并结合施工具体实际，编制安全技术措施计划，制定操作细则，并向施工人员进行技术交底。9.1.2工地内应设有安全标志，夜间施工作业应有照明设施，并不得擅自拆
11、除。9.1.3路基高边坡作业时，严禁上下同时作业，高边坡作业人员必须有相应的安全保证措施。9.1.4施工人员必须戴安全帽，严禁穿拖鞋、赤脚、酒后上岗作业。9.1.5在施工区段的危险区域必须设置安全防护围栏，高度不得低于1m，并在显眼位置处做好警示标识牌。9.1.6人工搬运施工所用材料时，应互相配合，同步操作。9.2环保要求9.2.1尽量少占或绕避林地、耕地，保护原有树木及地表植被，临时用地范围的耕地采取措施复耕。9.2.2弃土场要先挡护后弃碴，防止泥沙冲刷污染农田、河流。9.2.3施工场地内修建施工排水系统并确保畅通，工地废水排放前先经沉淀，并采取必要的净化措施处理后方可排放。9.2.4工程完
12、工后及时清理现场垃圾，做到文明退场。 第二章 路基地下排水作业指导书1适用范围适用于某某铁路增建二线NXZQ-3标路基地下排水工程。 2施工准备 2.1内业技术准备2.1.1审阅图纸：仔细审阅设计文件及施工图纸，审核有无不当之处，图纸所标注的尺寸有无错误、遗漏，是否详尽；施工技术交底：技术人员根据设计图纸、外业及内业资料编制规范的施工技术交底，技术交底应有交底图、文字说明及施工注意事项，并有交接双方签字记录等。2.2外业技术准备2.2.1现场施工调查：根据设计图纸的水文、地质、地下水等情况，对现场进行认真的调查核实，核对设计文件与现场实际情况是否相符，如有不相符之处，要即时与设计院进行联系，以
13、便进行变更处理；现场放样及复核：对照施工图纸及技术交底要求,放出路基的中线和两侧的开挖边线，确定路基的具体位置，并作好相应的施工调查工作。3技术要求3.1排水沟或暗沟要求线型美观，直线线型顺直，曲线线型圆顺。3.2各类防渗加固设施要求坚实稳定，表面平整美观，浆砌片石工程砂浆配合比应通过试验确定，砌体咬扣紧密，嵌缝饱满、密实，勾缝平顺无脱落，缝宽大体一致。干砌片石工程要求咬扣紧密、错缝、禁止叠砌、贴砌。3.3排水沟或暗沟采用砼预制构件砌筑，砌缝砂浆应饱满，沟身不漏水。预制砼构件强度、尺寸应符合设计要求，有破损、裂缝的构件严禁使用。3.4采用浆砌片石加固水沟时，砌缝砂浆应饱满，沟身不漏水。截水沟应
14、防止水流下渗和冲刷。地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段，对沟底纵坡较大的土质截水沟及截水沟的出水口，均应采用加固措施，防止渗漏和冲刷沟底及沟壁。3.5当路堤基本成型号或跨雨季填筑时，路堤边坡较高地段宜每隔30m左右于路堤边坡上设置临时排水沟，路堤面边缘设置土埂，以免冲毁路基。 4施工工艺流程路基地下排水设施施工工艺流程框图（见下页） 施工准备 测量放样 开挖渗水沟 报监理检查 砌筑渗沟 填渗沟透水材料 下道工序施工5施工要求5.1地下排水设施应与地表排水系统相配套，保证水路畅通无隐患。当地下水位较高、潜水层埋藏不深时，可采用排水沟或暗沟截流地下水及降低地下水位，沟底宜埋入不
15、透水层内。沟壁最下一排渗水孔的底部宜高出沟底不小于0.2m。5.2排水沟或暗沟采用混凝土浇筑或浆砌片石砌筑时，应在沟壁与含水地层接触面的高度处，设置一排或多排向沟中倾斜的渗水孔，浆砌工程采用挤浆法分层、分段砌筑。沟壁外侧应填以粗粒透水材料或土工合成材料作为反滤层。沿沟槽每隔1015m或当沟槽通过软硬岩层分界处应设置伸缩缝或沉降缝。5.3排除地下水的渗沟均应设置排水层、反滤层和封闭层。渗沟沟内用作排水和渗水的填充料在使用前须经过筛选和清洗。5.4渗沟的出口宜设置端墙，端墙下部留出与渗沟排水通道大小一致的排水沟，端墙排水孔底面距排水沟沟底的高度不宜小于0.2m；端墙出口的排水沟应进行加固，防止冲刷。5.5当管式渗沟长度为100300m，其末端宜设横向泄水管分段排除地下水。5.6渗沟的开挖宜自下游向上游进行，应随
