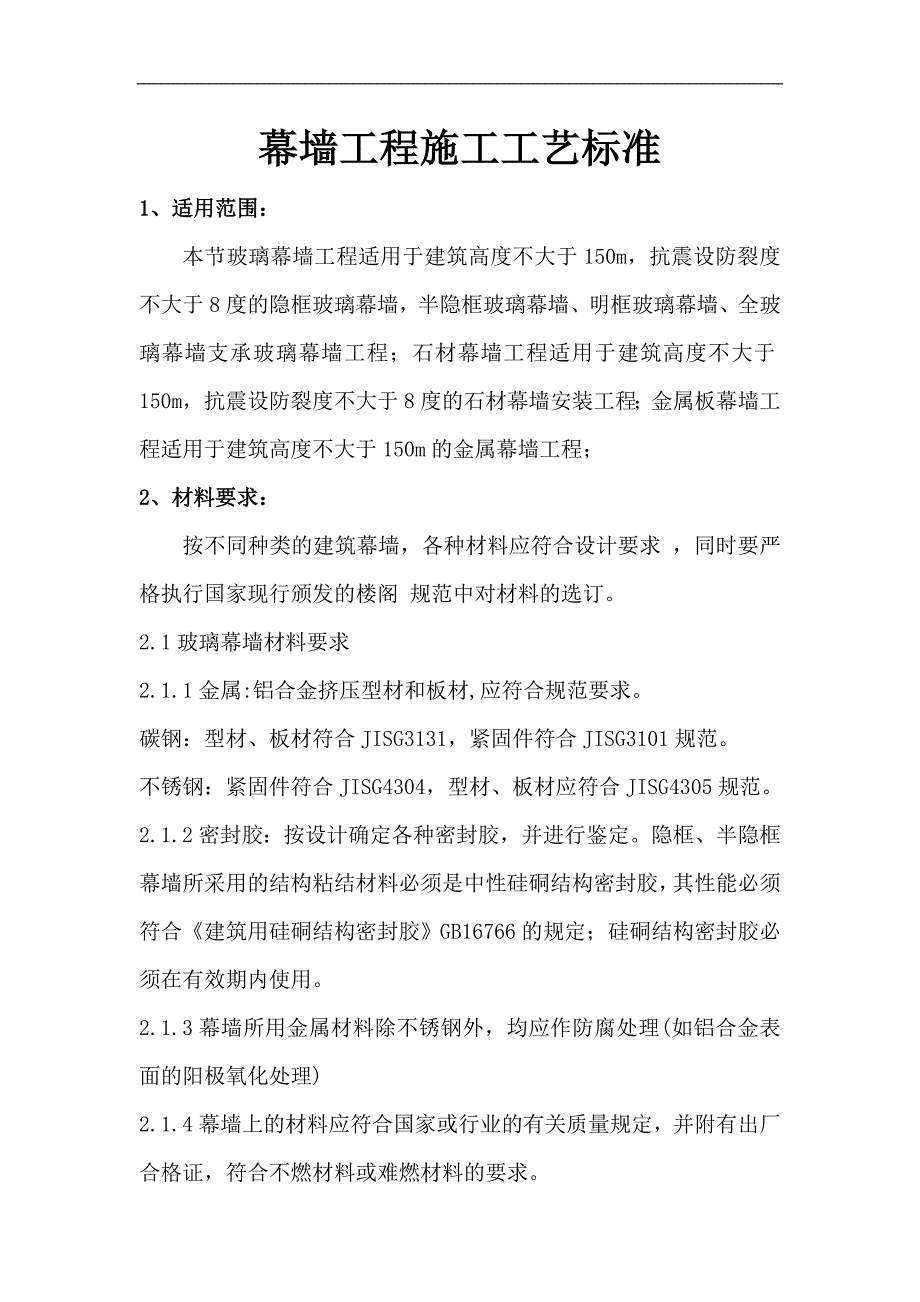

1、幕墙工程施工工艺标准1、适用范围：本节玻璃幕墙工程适用于建筑高度不大于150m，抗震设防裂度不大于8度的隐框玻璃幕墙，半隐框玻璃幕墙、明框玻璃幕墙、全玻璃幕墙支承玻璃幕墙工程；石材幕墙工程适用于建筑高度不大于150m，抗震设防裂度不大于8度的石材幕墙安装工程；金属板幕墙工程适用于建筑高度不大于150m的金属幕墙工程；2、材料要求：按不同种类的建筑幕墙，各种材料应符合设计要求 ，同时要严格执行国家现行颁发的楼阁 规范中对材料的选订。2.1玻璃幕墙材料要求2.1.1金属:铝合金挤压型材和板材,应符合规范要求。碳钢：型材、板材符合JISG3131，紧固件符合JISG3101规范。不锈钢：紧固件符合J

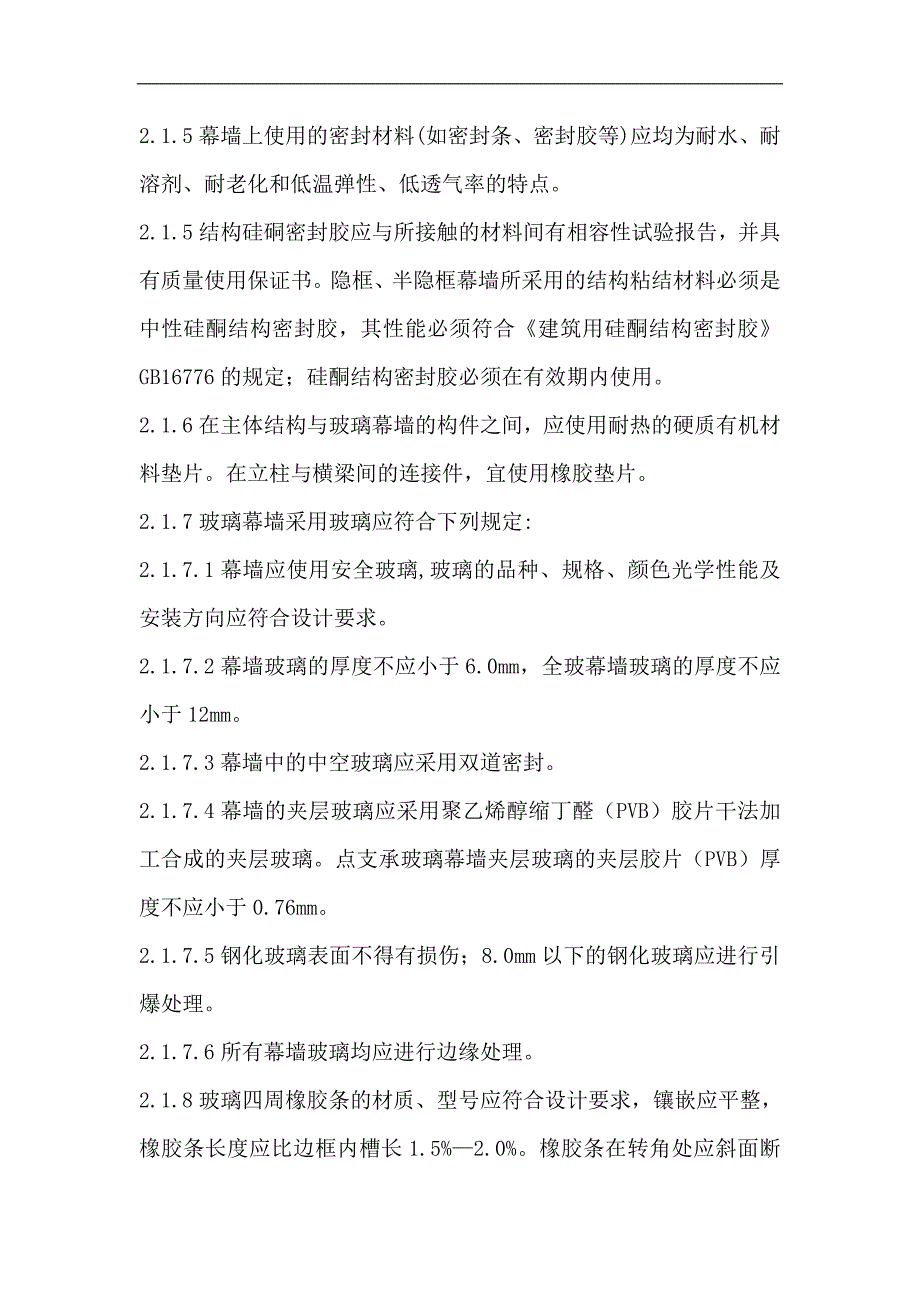

2、ISG4304，型材、板材应符合JISG4305规范。2.1.2密封胶：按设计确定各种密封胶，并进行鉴定。隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅硐结构密封胶，其性能必须符合建筑用硅硐结构密封胶GB16766的规定；硅硐结构密封胶必须在有效期内使用。2.1.3幕墙所用金属材料除不锈钢外，均应作防腐处理(如铝合金表面的阳极氧化处理)2.1.4幕墙上的材料应符合国家或行业的有关质量规定，并附有出厂合格证，符合不燃材料或难燃材料的要求。2.1.5幕墙上使用的密封材料(如密封条、密封胶等)应均为耐水、耐溶剂、耐老化和低温弹性、低透气率的特点。2.1.5结构硅硐密封胶应与所接触的材料间有相容性试
3、验报告，并具有质量使用保证书。隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅酮结构密封胶，其性能必须符合建筑用硅酮结构密封胶GB16776的规定；硅酮结构密封胶必须在有效期内使用。2.1.6在主体结构与玻璃幕墙的构件之间，应使用耐热的硬质有机材料垫片。在立柱与横梁间的连接件，宜使用橡胶垫片。2.1.7玻璃幕墙采用玻璃应符合下列规定:2.1.7.1幕墙应使用安全玻璃,玻璃的品种、规格、颜色光学性能及安装方向应符合设计要求。2.1.7.2幕墙玻璃的厚度不应小于6.0mm，全玻幕墙玻璃的厚度不应小于12mm。2.1.7.3幕墙中的中空玻璃应采用双道密封。2.1.7.4幕墙的夹层玻璃应采用聚乙烯醇缩

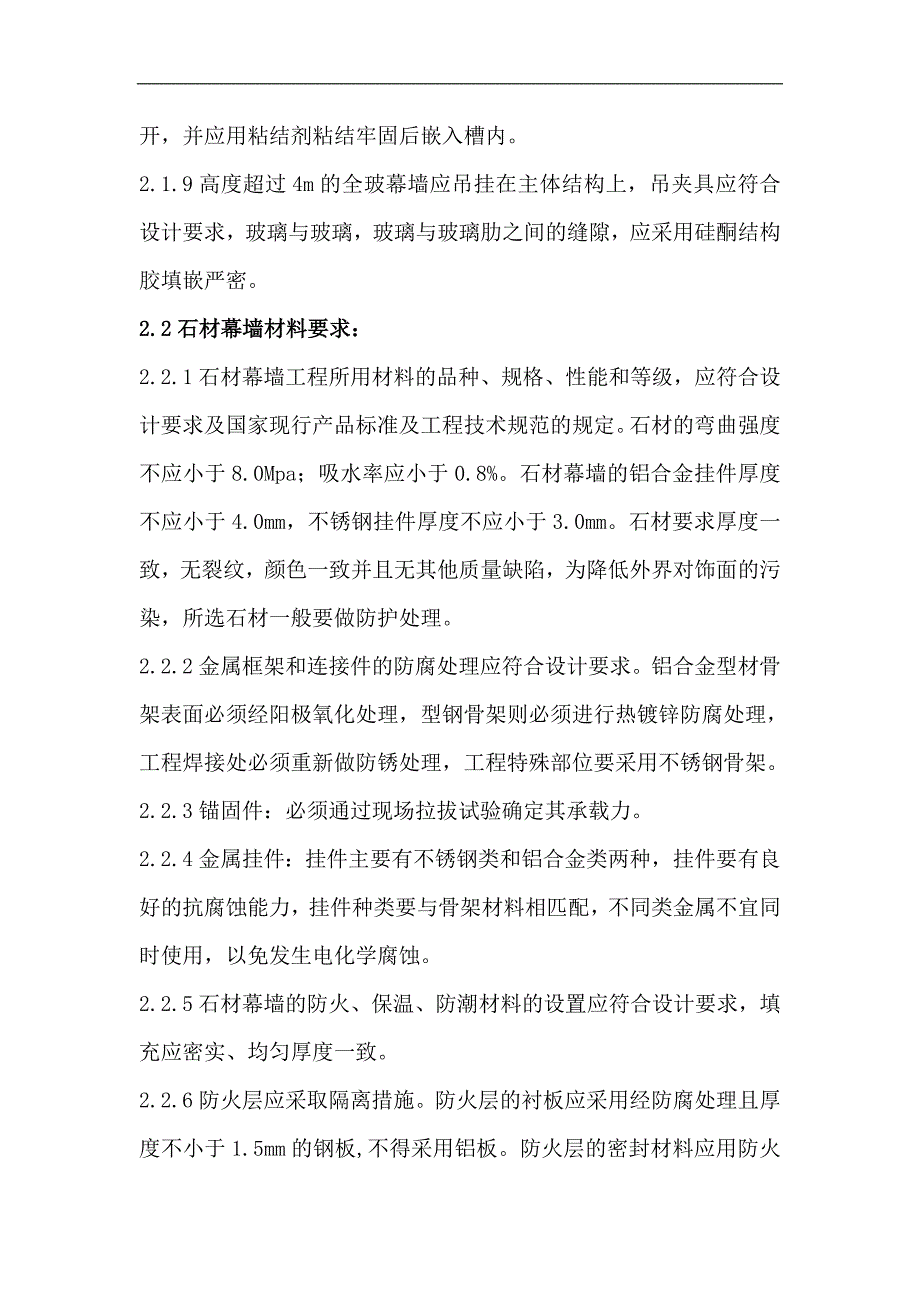

4、丁醛（PVB）胶片干法加工合成的夹层玻璃。点支承玻璃幕墙夹层玻璃的夹层胶片（PVB）厚度不应小于0.76mm。2.1.7.5钢化玻璃表面不得有损伤；8.0mm以下的钢化玻璃应进行引爆处理。2.1.7.6所有幕墙玻璃均应进行边缘处理。2.1.8玻璃四周橡胶条的材质、型号应符合设计要求，镶嵌应平整，橡胶条长度应比边框内槽长1.5%2.0%。橡胶条在转角处应斜面断开，并应用粘结剂粘结牢固后嵌入槽内。2.1.9高度超过4m的全玻幕墙应吊挂在主体结构上，吊夹具应符合设计要求，玻璃与玻璃，玻璃与玻璃肋之间的缝隙，应采用硅酮结构胶填嵌严密。2.2石材幕墙材料要求：2.2.1石材幕墙工程所用材料的品种、规格、
5、性能和等级，应符合设计要求及国家现行产品标准及工程技术规范的规定。石材的弯曲强度不应小于8.0Mpa；吸水率应小于0.8%。石材幕墙的铝合金挂件厚度不应小于4.0mm，不锈钢挂件厚度不应小于3.0mm。石材要求厚度一致，无裂纹，颜色一致并且无其他质量缺陷，为降低外界对饰面的污染，所选石材一般要做防护处理。2.2.2金属框架和连接件的防腐处理应符合设计要求。铝合金型材骨架表面必须经阳极氧化处理，型钢骨架则必须进行热镀锌防腐处理，工程焊接处必须重新做防锈处理，工程特殊部位要采用不锈钢骨架。2.2.3锚固件：必须通过现场拉拔试验确定其承载力。2.2.4金属挂件：挂件主要有不锈钢类和铝合金类两种，挂件
6、要有良好的抗腐蚀能力，挂件种类要与骨架材料相匹配，不同类金属不宜同时使用，以免发生电化学腐蚀。2.2.5石材幕墙的防火、保温、防潮材料的设置应符合设计要求，填充应密实、均匀厚度一致。2.2.6防火层应采取隔离措施。防火层的衬板应采用经防腐处理且厚度不小于1.5mm的钢板,不得采用铝板。防火层的密封材料应用防火密封胶。防火层与玻璃不应直接接触，一块玻璃不应跨两个防火分区。2.2.7主体结构与幕墙连接的各种预埋件，其数量、规格、位置和防腐处理必须符合设计要求。2.2.8幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安装必须符合设计要求，安装必须牢固。2.2.9单元幕墙连接处和吊
7、挂处的铝合金型材的壁厚应通过计算确定，并不得小于5mm。2.2.10幕墙的金属框架与主体结构应通过预埋件连接,预埋件应在主体结构混凝土施工时埋入,预埋件的位置应准确,并应通过试验确定其承载力。2.2.11立柱采用螺栓与角码连接,螺栓直径应经过计算,并不应小于10mm.不同金属材料接触时采用绝缘垫片分隔。2.3金属幕墙材料要求：2.3.1金属幕墙工程所使用的各种材料和配件，应符设计要求及国家现行产品标准和工程技术规范的规定。2.3.2金属面板的品种、规格、颜色、光泽及安装方面应符合设计要求。2.3.3金属幕墙主体结构上的预埋件、后置埋件的数量、位置及后置埋件的拉拔力必须符合设计要求。2.3.4金
8、属幕墙的防火、保温、防潮材料的设置应符合设计要求，并应密实、均匀、厚度一致。2.3.5金属框架及连接件的防腐处理应符合设计要求。 2.3.6预埋件及连接件：骨架锚固一般采用预埋件或后置埋件，后置埋件形式要符合设计要求，并在现场做拉拨试验；钢板连接件与非同质骨架连接时，中间要垫有机材质垫块，以免发生电化学腐蚀。2.3.7隐框、半隐框幕墙构件板材与金属框之间硅硐结构密封胶的粘结宽度，应分别计算风荷载标准值和板材自重标准值作用下硅硐结构密封胶的粘结宽度，并取最大值，且不得小于7.0mm。2.4幕墙工程应对下列材料及其性能指标进行复验:2.4.1铝塑复合板的剥离强度。2.4.2石材的弯曲强度:寒冷地区
9、石材的耐冻融性;室内用花岗岩的放射性。2.4.3玻璃幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度、相容性试验；石材用结构胶的粘结强度；石材用密封胶的污染性。2.5隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅硐结构密封胶，其性能必须符合建筑用硅硐结构密封胶GB16766的规定；硅硐结构密封胶必须在有效期内使用。2.6幕墙及其连接件应具有足够的承载力、刚度和相对于主体结构的位移能力。幕墙构架立柱的连接金属角码与其它连接件应采用螺栓连接，并应防松动措施。2.7立柱和横梁等主要受力构件，其截面受力部分的壁厚应经计算确定，且铝合金型材壁厚不应小于3.0mm，钢型材壁厚不应小于3.5mm。2.8隐框、
10、半隐框幕墙构件板材与金属框之间硅硐结构密封胶的粘结宽度，应分别计算风荷载标准值和板材自重标准值作用下硅硐结构密封胶的粘结宽度，并取最大值，且不得小于7.0mm。2.9硅硐结构密封胶应打注饱满，并应温度1530、相对湿度50%以上、洁净的室内进行。不得在现场墙上打注。2.10幕墙的防火除应符合现行国家标准建筑设计防火规范GBJ16和高层民用建筑设计防火规范GB50045的有关规定外，还应符合下列规定：1应根据防火材料的耐火极限决定防火层的厚度和宽度，并应在楼板处形成防火带。 2防火层应采取隔离措施。防火层的衬板应采用经防腐处理且厚度不小于1.5mm的钢板,不得采用铝板。 3防火层的密封材料应用防
11、火密封胶。 4防火层与玻璃不应直接接触，一块玻璃不应跨两个防火分区。2.11主体结构与幕墙连接的各种预埋件，其数量、规格、位置和防腐处理必须符合设计要求。2.12幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安装必须符合设计要求，安装必须牢固。2.13单元幕墙连接处和吊挂处的铝合金型材的壁厚应通过计算得出，并不得小于5mm。3、主要机具(工具):3.1玻璃幕墙工程主要机具(工具):3.1.1主要机具：电锤、电钻、电焊机、铝合金切割机、无齿锯和经纬仪等。3.1.2主要工具:拉铆枪、板手、锤子、靠尺、线坠、手钳、方尺、合尺、壁纸刀、打胶枪等。3.2石材幕墙工程主要机具(工具):
12、3.2.1 主要机具：电锤，电焊机，型材切割机，云石锯，角磨机。3.2.2主要工具：吊篮，打胶器，壁纸刀等。3.3金属幕墙工程主要机具(工具):3.3.1主要机具：电焊机、型材切割机、手枪钻、自攻钻及开槽机等。3.3.2主要工具：打胶枪、改锥、扳手、钳子、壁纸刀等。4、作业条件：4.1施工技术负责人在施工前应向施工人员做好技术交底工作，交待清楚预埋固定支座、铝合金骨架体系的划分尺寸及形式，玻璃与骨架间的连接的方法及连接要求等。4.2施工人员在明确图纸要求后方可施工。4.3施工时应搭好脚手架，保证脚手架的安全性，并预留施工人员的操作空间，脚手架上应设置安全网，以免在幕墙施工时发生物体坠落伤人。4
13、.4幕墙施工前建筑主体需经验收，且砼强度达到幕墙设计要求；幕墙施工图已绘制完善，且已经各方认可；根据施工组织设计要求、人员、机具及前期施工材料已到位，足够的作业面。5、施工工艺：一、玻璃幕墙施工工艺1、工艺流程：放样定位安装立柱安装横梁安装玻璃打胶清理2、操作工艺、根据玻璃幕墙的造型，尺寸和图纸要求，在铝合金骨架体系与建筑结构之间设置连接固定支座。放样时，应使上下支座均在一条垂直线上，避免此位置上的立柱会发生歪斜。、安装立住。在固定支座的两角钢间，用不锈钢对拉螺栓将立柱按安装标高要求固定好，立柱轴线的前后偏差和左右偏差分别不应大于2mm和3mm。支座的角钢和铝合金立柱接触处用柔性垫片进行隔离。
14、立柱安装调整后，应及时紧固。立柱在加长时应用配套的专用芯管连接，上下柱之间应留有空隙，空隙宽度不宜小于10m,其接头应为活动接头，从而满足立柱在热胀冷缩时发生的变形需求。、安装横梁。先确定各横梁在方柱上的标高位置，在此位置处用厚度不小于3mm的铝角将横梁与立柱连接起来，在横梁与立柱的接触处应设置弹性橡校垫。相邻两根横梁水平标高偏差不应大于1mm。同层横梁的标高偏差，当幕墙宽度小于或等于35m时，不应大于5mm；当幕墙宽度大于35m时，不应大于7mm，同一层横梁在安装时应由下而上进行。当一层高度的横梁装好后，应进行检查、调整、校正后再进行固定。安装玻璃玻璃的安装应根据幕墙的具体种类来定。如幕墙玻
15、璃采用镀膜玻璃时，镀膜的一面应向室内。隐框幕墙玻璃：隐框幕墙的玻璃是用结构硅硐胶粘结在铝合金框格上，从而形成玻璃单元体。玻璃元体的加工一般在工厂内用专用打胶机来完成。这样能保证玻璃的粘结质量。在施工现场受环境条件的影响，较难保证玻璃与铝合金框格的粘结质量。玻璃单元体制成后，将单元件中铝合金框格的上边挂在横梁上，再用专用固定片将铝合金框格的其余三条边钩夹在立柱和横梁上，框格每边的固定片数量不少于二片。明框玻璃幕墙。明框幕墙的玻璃是用压板和橡皮为固定在横梁和立柱上，压板再用螺栓固定在横梁或立柱上。在固定玻璃时，压板上的连接螺栓应松紧合适，从而使压板对玻璃不致压得过紧或过松。并使压板与玻璃间的橡皮条紧闭。在横梁上设置定位垫块，垫块的搁置点离玻璃垂直边缘的距离宜为玻璃宽度的1/4，且不宜小于150mm，垫块的宽度应不大于所支撑玻璃的厚度，长度不宜小于25mm，并符合有关要求。半隐框幕墙。半隐墙幕墙在一个方向上隐框的，在另一方面上则为明框。它在隐框方向上的玻璃边缘用结构硅硐胶固定，在明框方向上的玻璃边缘用压板和连接螺栓固定，隐框边和明框边的具体施工方法可分别参照隐框幕墙和明框幕墙的玻璃安装方法。 打胶:打胶的温度和湿度应符合相关规范的要求。清理：玻璃幕墙的玻璃安装完后，应用中性清洁剂和水对有污染的玻璃和铝型材进行清洗。二、石材幕墙施工工艺1、
