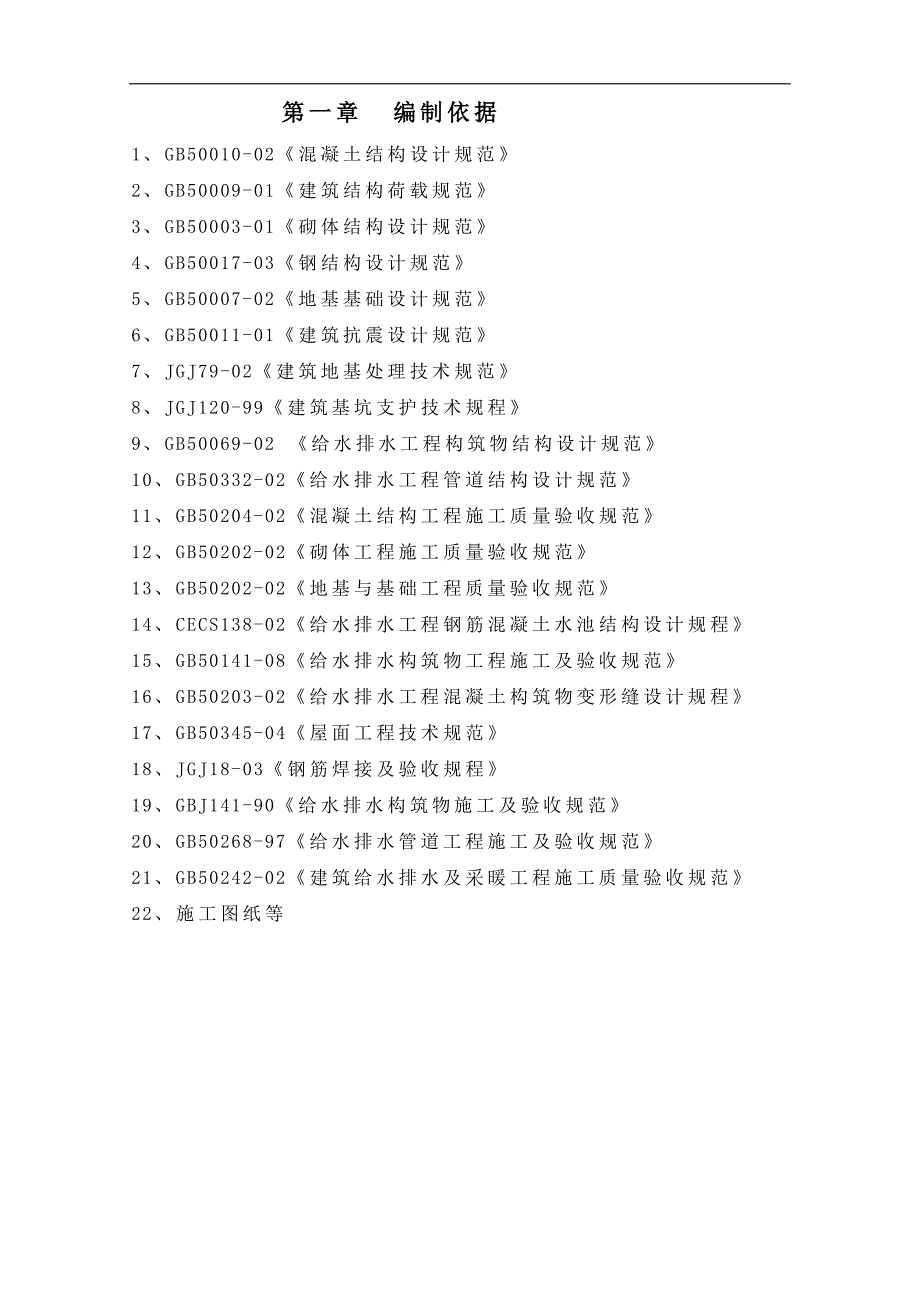

1、第一章 编制依据1、GB50010-02混凝土结构设计规范2、GB50009-01建筑结构荷载规范3、GB50003-01砌体结构设计规范4、GB50017-03钢结构设计规范5、GB50007-02地基基础设计规范 6、GB50011-01建筑抗震设计规范7、JGJ79-02建筑地基处理技术规范8、JGJ120-99建筑基坑支护技术规程9、GB50069-02 给水排水工程构筑物结构设计规范10、GB50332-02给水排水工程管道结构设计规范11、GB50204-02混凝土结构工程施工质量验收规范12、GB50202-02砌体工程施工质量验收规范13、GB50202-02地基与基础工程质量

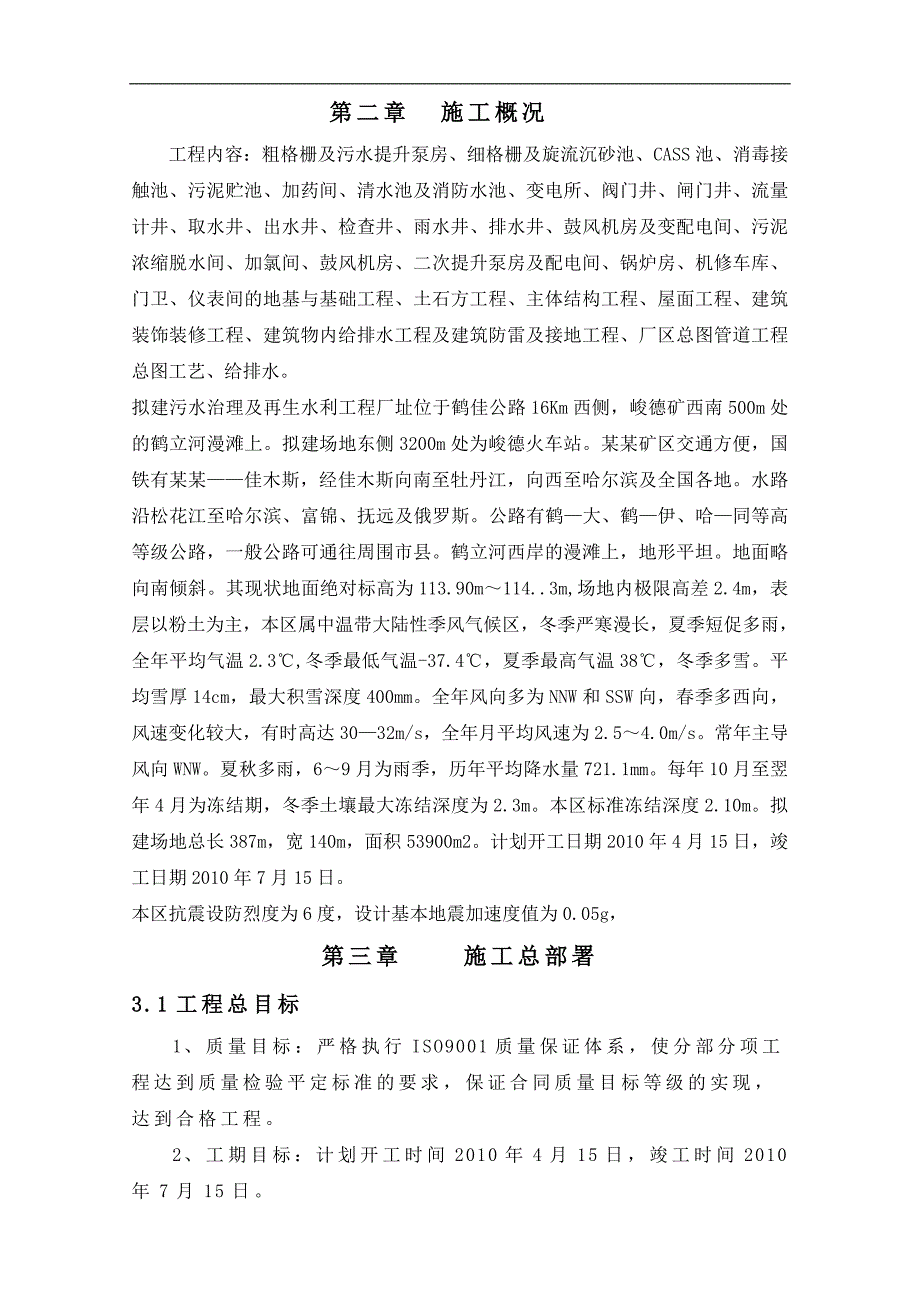

2、验收规范14、CECS138-02给水排水工程钢筋混凝土水池结构设计规程15、GB50141-08给水排水构筑物工程施工及验收规范16、GB50203-02给水排水工程混凝土构筑物变形缝设计规程17、GB50345-04屋面工程技术规范18、JGJ18-03钢筋焊接及验收规程19、GBJ141-90给水排水构筑物施工及验收规范20、GB50268-97给水排水管道工程施工及验收规范21、GB50242-02建筑给水排水及采暖工程施工质量验收规范22、施工图纸等第二章 施工概况工程内容：粗格栅及污水提升泵房、细格栅及旋流沉砂池、CASS池、消毒接触池、污泥贮池、加药间、清水池及消防水池、变电所、
3、阀门井、闸门井、流量计井、取水井、出水井、检查井、雨水井、排水井、鼓风机房及变配电间、污泥浓缩脱水间、加氯间、鼓风机房、二次提升泵房及配电间、锅炉房、机修车库、门卫、仪表间的地基与基础工程、土石方工程、主体结构工程、屋面工程、建筑装饰装修工程、建筑物内给排水工程及建筑防雷及接地工程、厂区总图管道工程总图工艺、给排水。拟建污水治理及再生水利工程厂址位于鹤佳公路16Km西侧，峻德矿西南500m处的鹤立河漫滩上。拟建场地东侧3200m处为峻德火车站。某某矿区交通方便，国铁有某某佳木斯，经佳木斯向南至牡丹江，向西至哈尔滨及全国各地。水路沿松花江至哈尔滨、富锦、抚远及俄罗斯。公路有鹤大、鹤伊、哈同等高等
4、级公路，一般公路可通往周围市县。鹤立河西岸的漫滩上，地形平坦。地面略向南倾斜。其现状地面绝对标高为113.90m114.3m,场地内极限高差2.4m，表层以粉土为主，本区属中温带大陆性季风气候区，冬季严寒漫长，夏季短促多雨，全年平均气温2.3,冬季最低气温-37.4，夏季最高气温38，冬季多雪。平均雪厚14cm，最大积雪深度400mm。全年风向多为NNW和SSW向，春季多西向，风速变化较大，有时高达3032m/s，全年月平均风速为2.54.0m/s。常年主导风向WNW。夏秋多雨，69月为雨季，历年平均降水量721.1mm。每年10月至翌年4月为冻结期，冬季土壤最大冻结深度为2.3m。本区标准冻

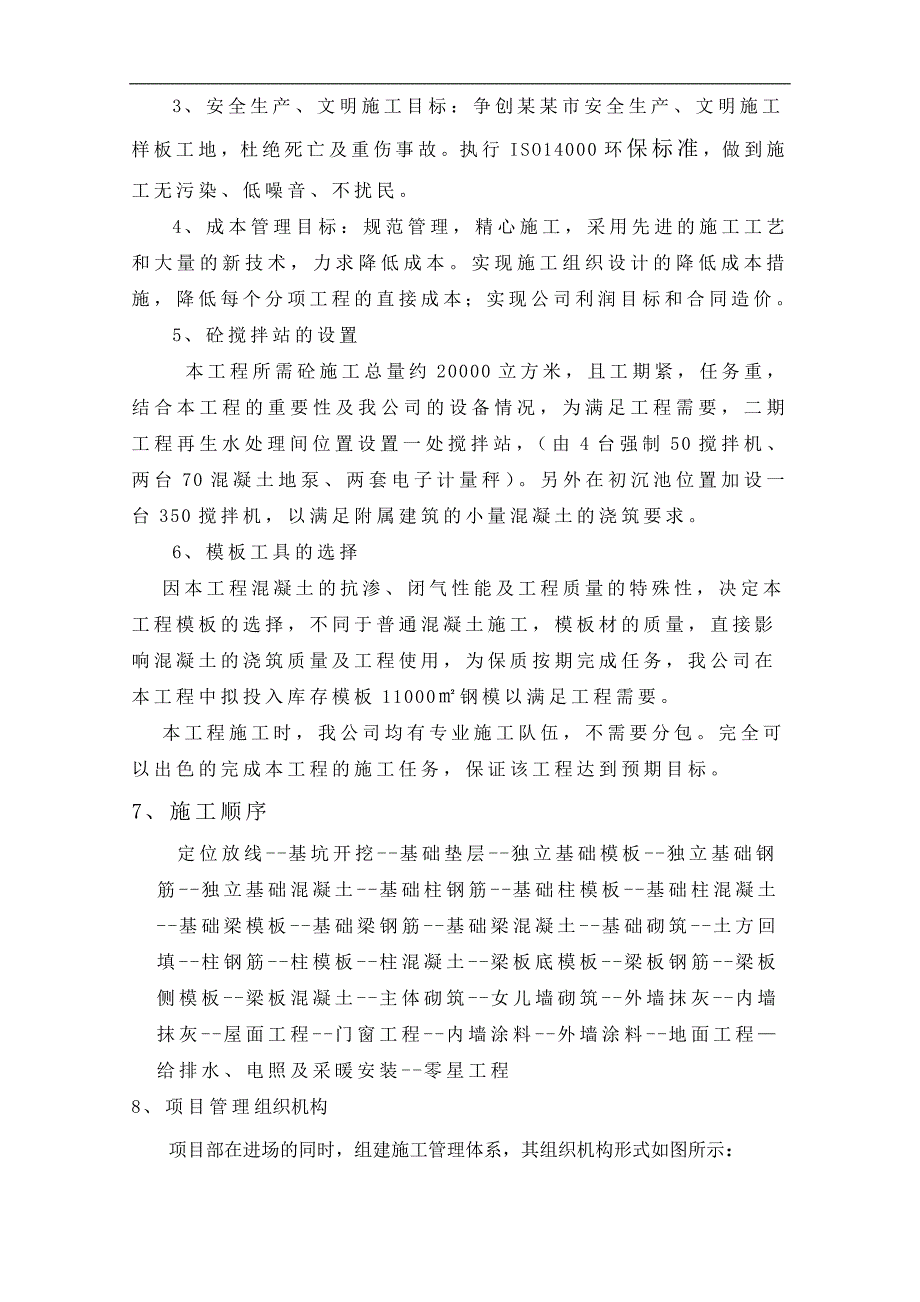

5、结深度2.10m。拟建场地总长387m，宽140m，面积53900m2。计划开工日期2010年4月15日，竣工日期2010年7月15日。本区抗震设防烈度为6度，设计基本地震加速度值为0.05g，第三章 施工总部署3.1工程总目标1、质量目标：严格执行ISO9001质量保证体系，使分部分项工程达到质量检验平定标准的要求，保证合同质量目标等级的实现，达到合格工程。2、工期目标：计划开工时间2010年4月15日，竣工时间2010年7月15日。3、安全生产、文明施工目标：争创某某市安全生产、文明施工样板工地，杜绝死亡及重伤事故。执行ISO14000环保标准，做到施工无污染、低噪音、不扰民。4、成本管理
6、目标：规范管理，精心施工，采用先进的施工工艺和大量的新技术，力求降低成本。实现施工组织设计的降低成本措施，降低每个分项工程的直接成本；实现公司利润目标和合同造价。5、砼搅拌站的设置 本工程所需砼施工总量约20000立方米，且工期紧，任务重，结合本工程的重要性及我公司的设备情况，为满足工程需要，二期工程再生水处理间位置设置一处搅拌站，（由4台强制50搅拌机、两台70混凝土地泵、两套电子计量秤）。另外在初沉池位置加设一台350搅拌机，以满足附属建筑的小量混凝土的浇筑要求。6、模板工具的选择因本工程混凝土的抗渗、闭气性能及工程质量的特殊性，决定本工程模板的选择，不同于普通混凝土施工，模板材的质量，直
7、接影响混凝土的浇筑质量及工程使用，为保质按期完成任务，我公司在本工程中拟投入库存模板11000钢模以满足工程需要。 本工程施工时，我公司均有专业施工队伍，不需要分包。完全可以出色的完成本工程的施工任务，保证该工程达到预期目标。7、施工顺序定位放线-基坑开挖-基础垫层-独立基础模板-独立基础钢筋-独立基础混凝土-基础柱钢筋-基础柱模板-基础柱混凝土-基础梁模板-基础梁钢筋-基础梁混凝土-基础砌筑-土方回填-柱钢筋-柱模板-柱混凝土-梁板底模板-梁板钢筋-梁板侧模板-梁板混凝土-主体砌筑-女儿墙砌筑-外墙抹灰-内墙抹灰-屋面工程-门窗工程-内墙涂料-外墙涂料-地面工程给排水、电照及采暖安装-零星工
8、程 8、项目管理组织机构项目部在进场的同时，组建施工管理体系，其组织机构形式如图所示： 3.2专业技术配备对于某某市污水治理及再生水利用项目西区污水处理厂工程，将充分发挥我公司专业队伍齐全，技术力量雄厚的优势，干出一个信誉工程、满意工程、良心工程。公司将本工程列为本年度的重点工程，为了加强对工程的的监管力度，配备职能完整、功能齐全的项目组织机构。作为国有大型企业，曾建设过许多类似的工程，无论在施工上还是在管理上都积累了丰富的经验。本工程施工时，我公司均有专业施工队伍，不需要分包。完全可以出色的完成本工程的施工任务，保证该工程达到预期目标。3.2.1 交叉施工管理本工程按期完成的关键在于必须采取
9、“装修提前插入”的原则及协调总承包方与各分包方的关系。按照上述原则，采取分段施工、分段验收的方法。施工过程中可能会存在局部防护设施防碍施工，此情况可申报现场总监请求临时拆除，施工后再恢复。严禁私自拆除必要的防护措施，以保证施工过程中的安全为原则。装修与水、电安装之间的交叉施工，是工程施工中最尖锐最直接的矛盾。装修工作与水、电安装交叉工作面大、内容复杂，处理不当将出现相互制约、相互破坏、相互扯皮的不利局面，必须重点解决。水、电安装进度必须配合总体进度计划，保证主导工序的施工进度，选择合理的穿插时机，根据总体进度计划统一组织、安排和协调，使整个工程形成一个和谐高效的有机整体。进入装修阶段后，室内和
10、室外装修同样存在许多交叉点，总体遵循的原则是先外后内，内装修要为外装修提供条件和创造工作面。3.2.2关于工程施工的配合（1）与建设单位的协调我公司将积极与建设单位配合，采纳业主意见，体现业主意图，切实体现业主就上帝的原则。在施工中及时与建设单位办理工程签证工作，并在最短时间内对业主的意见给予答复。为建设单位提出合理化建议，以在保证本工程质量的前提下尽量大可能降低工程成本与造价。（2）设计单位的协调主持施工图会审，会同建筑设计师、结构设计师商谈施工图中出现的疑问，完善设计内容和设备物资选购。根据业主指令，组织设计方参加设备及部分材料等的选型和订购。（3）监理单位的协调在施工过程中，严格按照发包
11、方及监理工程师批准的“施工方案”、“施工组织设计”进行对施工单位的质量管理。所有进场的成品、半成品、设备、材料、器具，均主动向监理工程师提供产品合格证或质保书。按单位或分项工序检验质量，严格执行“上道工序不合格，下道工序不施工”的原则，使监理工程师能顺利开展工作。3.3施工进度安排（施工进度计划详见附图）第四章 施工准备工作我公司是一个有着悠久历史和丰富施工经验的大型施工企业，多年的施工经验使我们形成了一套比较完善的施工、质量、技术、材料、设备等组织管理程序，具有很强的大规模团队施工经验，磨练出一只能打硬仗、善打硬仗的施工队伍，培养出一批具有较强处理和解决施工问题能力的工程技术人员。4.1、人
12、员组织公司具有各类专业技术人员千余人，他们具有多年施工经验，足可以适应点多面广的施工形式要求，特别是近几年来逐渐成熟起来的一批经营、技术业务素质较高的项目经理，具有丰富的理论基础和实践经验。公司在他们中间选拔并组建了本工程项目经理部。各专业班组和承担分项工程的劳务队伍正处于待命状态，公司培训中心正在分批分期对他们进行培训，保证每个施工人员能持证上岗。根据施工计划的总体安排，本工程的各主要专业工种均选用公司专业队伍，不进行外包。专业队伍以质量、工期、造价、文明施工为竞争原则，择优录用，保证施工劳动力的供应。劳动力计划表工 种按工程施工阶段投入劳动力情况4月5月6月7月木工6012014080钢筋
13、工6016016070混凝土工816168架子工14202014抹灰工106612电工、电焊工8888力工60808040机械工1620208瓦工661414合计2424364642544364642542422010年4月5月6月7月劳动力动态图4.2材料组织材料物质目前已基本落实。由于公司近年来，在各地始终有较多的工程任务，对各地的建筑市场了如指掌。与当地的许多建材供货单位早已建立了良好的长期供货关系。通过我们前期市场调查和与供货单位的沟通，对大宗材料的供应完全可以保证该工程项目的需要。4.3机械设备组织公司拥有各类机械设备近百台，其性能优良，运行性能良好。经过我们认真选择，混凝土搅拌、运
14、输、振捣机械、钢筋加工机械、电焊设备等机械。本工程采用的机械设备有：混凝土输送泵、强制式搅拌机及钢筋加工设备。（详见附表：主要机械设备计划）本工程选用的机械设备在施工前两天保证进行安装、调试完毕，投入正常使用。4.4技术准备在进入现场前3天，将完成以下工作：编制本工程详细施工方案；提出材料需用计划；编制季节性施工技术措施；对各分项工程和进厂人员进行技术交底；尽快进行图纸会审。4.5施工现场现场道路及排水按照现场平面布置，在现场内修建一条临时施工道路，下部由1000mm厚的过火煤矸石铺设而成，该临时道路与场外道路相连并形成环行道路，保证各种运输车辆的顺利通行，办公区红砖铺路。（施工现场平面图详见附图） 为及时将雨水排出场外，防止雨季施工时雨水浸泡现场，现场道路一侧挖一条400500的排水沟，坡度为0.5%，将雨水引至集水井后用水泵及时排除场外，集水井沿厂区。现场临时设施，如搅拌站、材料堆放场地等使用过火煤矸石加高，并在其四周设排水沟，避免积水过多或浸泡影响施工。 第五章 主要施工方法及技术措施 5.1定位放线平面控制网的测设土方开挖前，先进行施工现场场地平面控制网的测设。根据规划部门规定的参考点标高，平整场地的土厚度，绘制挖方和填方的方格图，并做好记录。布设平面控制网根据设计总平面图，现场施工平面布置图。控制点应选在通视条件
