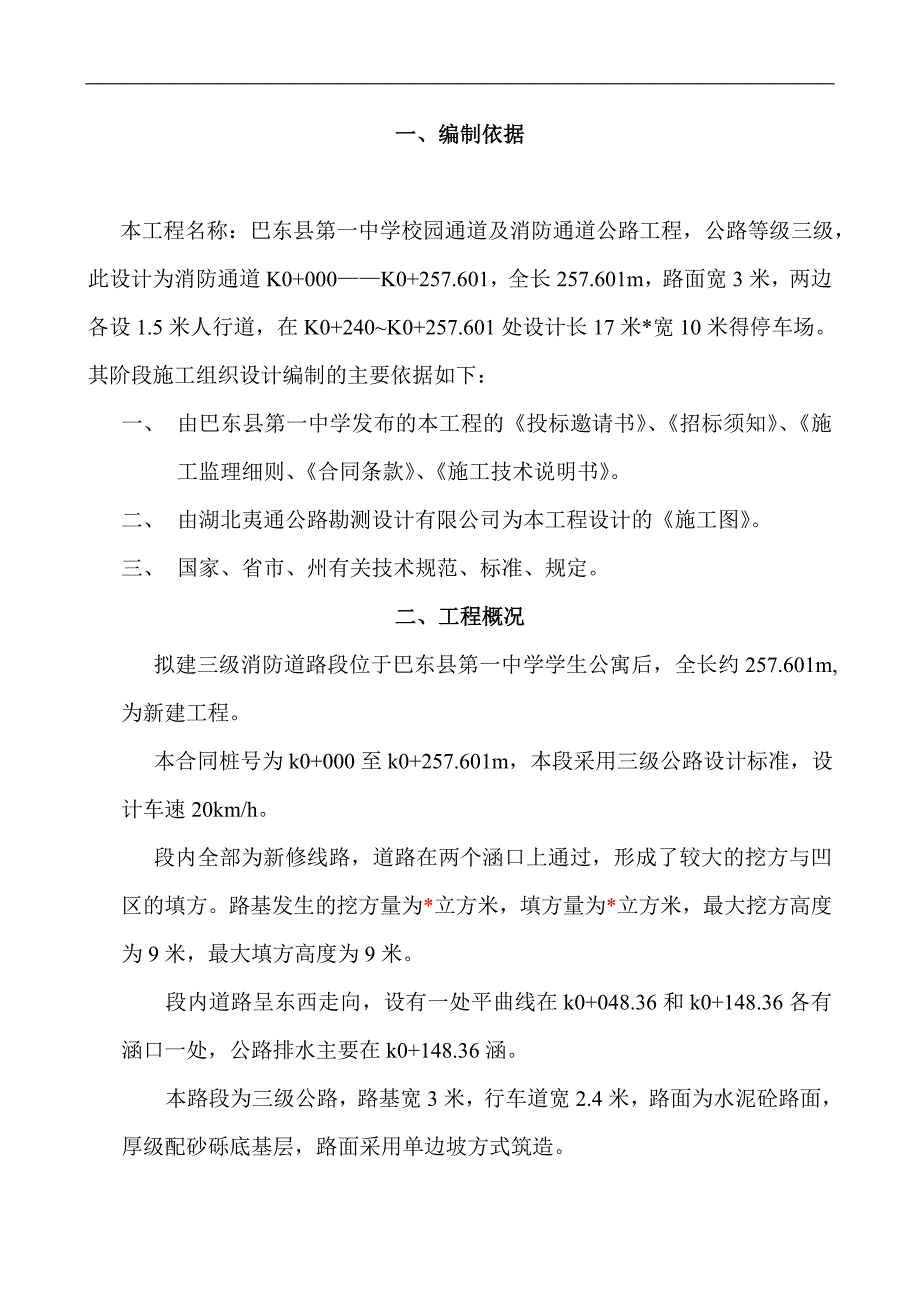

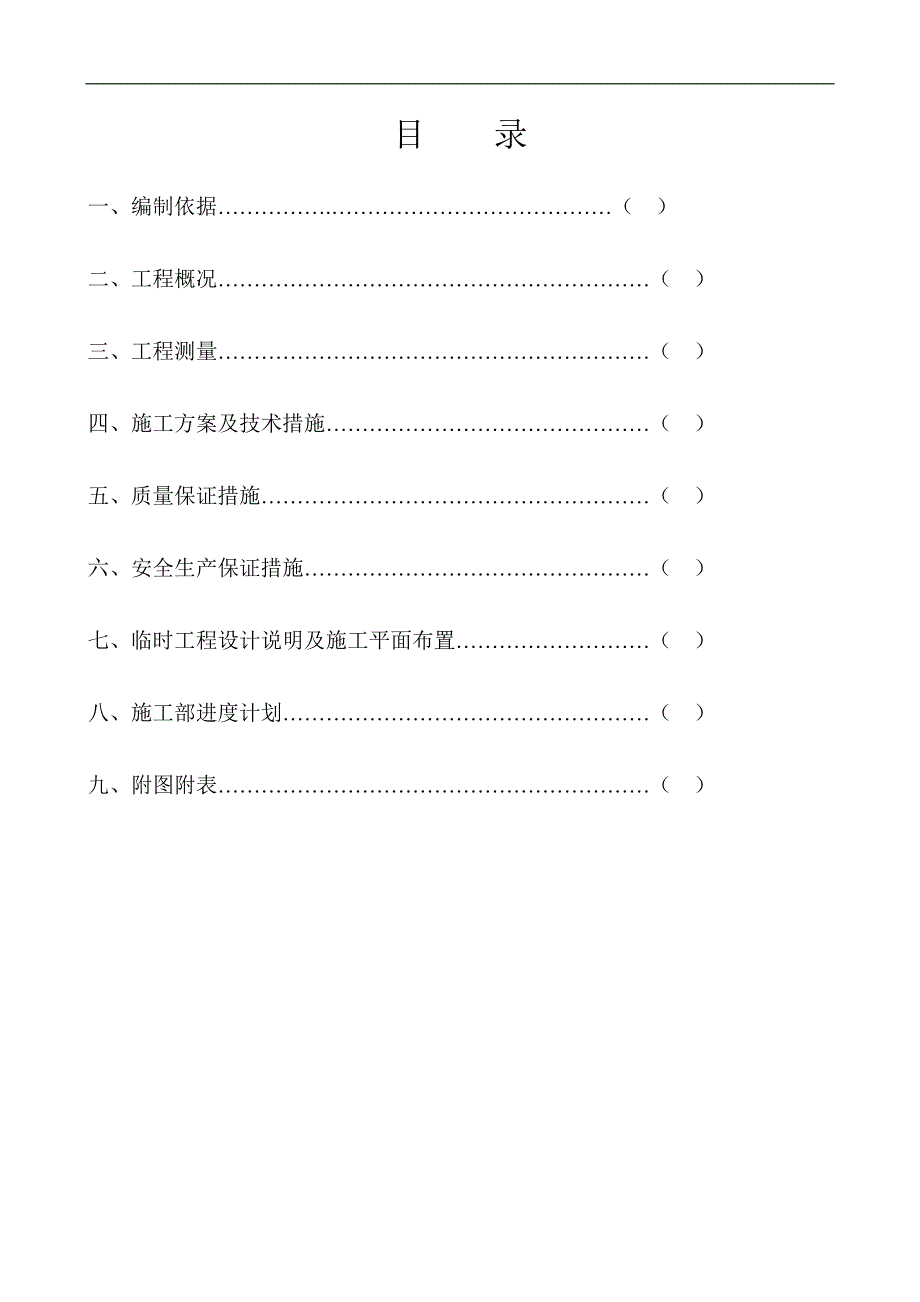

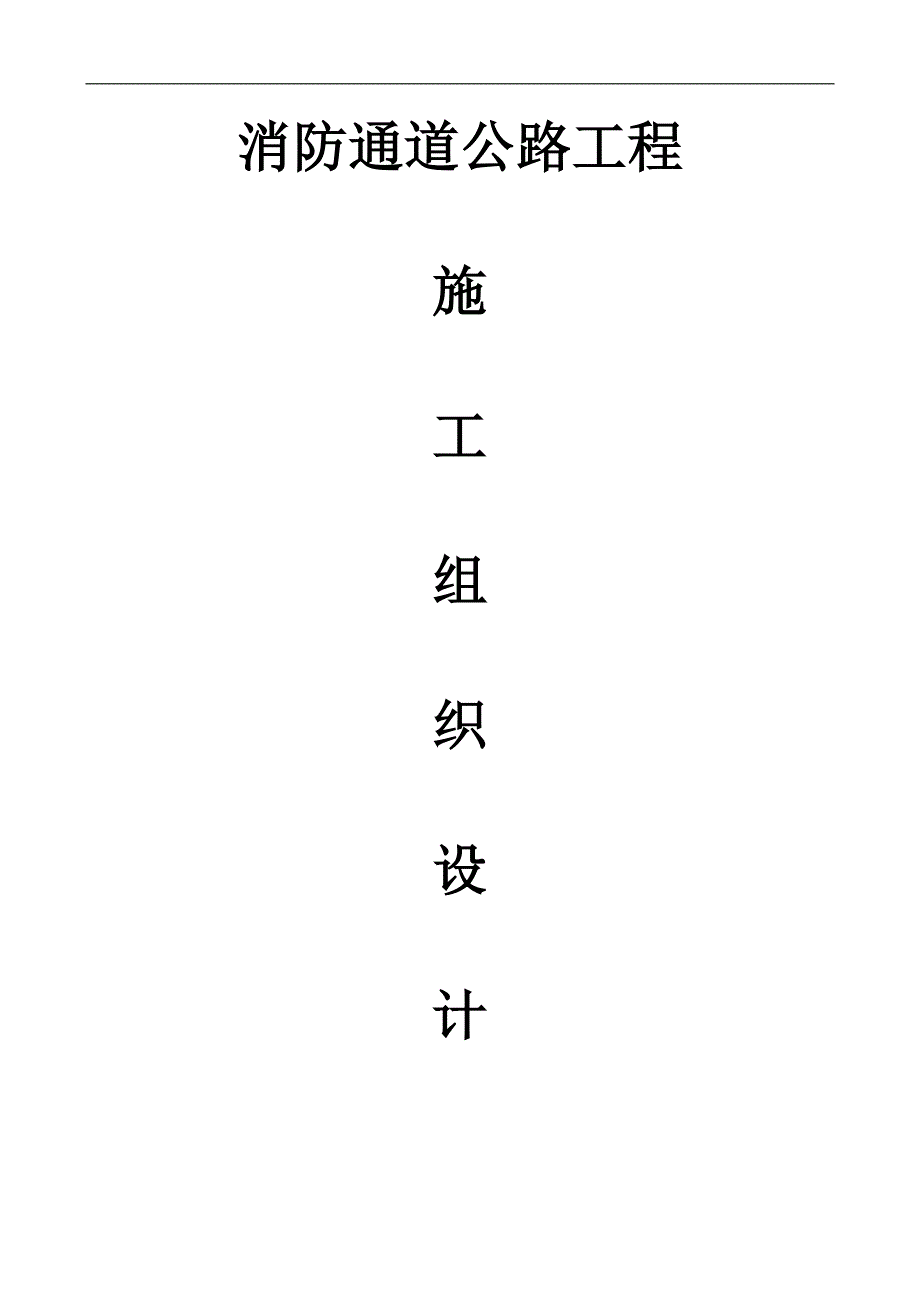

1、消防通道公路工程施工组织设计目 录一、编制依据.（ ）二、工程概况（ ）三、工程测量（ ）四、施工方案及技术措施（ ）五、质量保证措施（ ）六、安全生产保证措施（ ）七、临时工程设计说明及施工平面布置（ ）八、施工部进度计划（ ）九、附图附表（ ）一、编制依据 本工程名称：巴东县第一中学校园通道及消防通道公路工程，公路等级三级，此设计为消防通道K0+000K0+257.601，全长257.601m，路面宽3米，两边各设1.5米人行道，在K0+240K0+257.601处设计长17米*宽10米得停车场。其阶段施工组织设计编制的主要依据如下：一、 由巴东县第一中学发布的本工程的投标邀请书、招标须知
2、、施工监理细则、合同条款、施工技术说明书。二、 由湖北夷通公路勘测设计有限公司为本工程设计的施工图。三、 国家、省市、州有关技术规范、标准、规定。二、工程概况拟建三级消防道路段位于巴东县第一中学学生公寓后，全长约257.601m,为新建工程。 本合同桩号为k0+000至k0+257.601m，本段采用三级公路设计标准，设计车速20km/h。 段内全部为新修线路，道路在两个涵口上通过，形成了较大的挖方与凹区的填方。路基发生的挖方量为*立方米，填方量为*立方米，最大挖方高度为9米，最大填方高度为9米。段内道路呈东西走向，设有一处平曲线在k0+048.36和k0+148.36各有涵口一处，公路排水主
3、要在k0+148.36涵。本路段为三级公路，路基宽3米，行车道宽2.4米，路面为水泥砼路面，厚级配砂砾底基层，路面采用单边坡方式筑造。三、工程测量1、施工测量其内容包括：导线复测与加密，中线坐标及各曲线要素的复测与增设，路基横断面的检查补测，以及中堤、路堑、路基内、外边线（含加宽线），挡墙、护坡基础和其它构筑物的详细放样等等。2、公路工程质量的好坏，在很大程度上取决于控制测量的精度，因此本合同段工程我们必须对设计单位提供的导线点坐标及现场采访桩位认真进行复测核对，经现场踏勘了解，我们的作业方案为：增设加密附合导线3条，随后在经检测后的平面控制点上对设计单位提供的轴线坐标、现场桩位认真进行复测、
4、核对。对增设平面控制点的技术要求：埋设要牢固（水泥桩或基岩上）标志应明显，不易破坏，也不可远离轴线，而且视野宽广，通视良好，有利于施工放样。3、补作平面控制点应有较高的精度，因此本段按三级导线点精度布设，其中测角中误差为12，附合导线的个对闭合差应小于1/3000，角度闭合应小于40，按以上精度设计已达到现行城市工程测量规范的规定精度。4、平面控制的施测方法：该工程采用J2型经纬仪方向观测，一测回，半测回方向归零差应小于12，一测回内各方向间2C值互差不得大于13，在施工中尚有个别地段导线丈量有困难时，根据地形也可采用解析法布设点位，也可满足施工放样的目的。5、高程控制：根据设计单位提交的并经
5、检测后的高程一级水准点为依据，增设足够的水准点已满足施工放样，一般都应组成水准导线（等外水准路线），其高程闭合差不得大于20（）。水准导线点的作业方法：点位必须正规埋设，标志明显，不易破坏，且应填写点之记，切忌埋设于软土中。观测方法：采用2根双面木质水准标尺往返观测一测回，往测偶数站为前尺到达终点位，返测时应互换两根标尺位置观测，作业方法为后前前后的观测站方法，且控制前后尺距离不等差不得大于4m。6、经纬仪、水准仪、钢卷尺等一切测量设备均应在进场前进行严格的检验与校正，其中经纬仪必须满足三轴垂直关系，水准仪经检佼后，其i角不得大于20。7、工程放样：本合同段为第四合同段，轴线里程桩自K12+9
6、00至K13+900，涉及一个弯道，我公司采用坐标放样方法进行施测，在具有足够的控制点基础上采用卡西欧fx4500p计算器，编制了一套较为全面落实的计算程序，在野外作业中只输里程编号，即可得到测站点所求点的方位角及边长进行放样，较为方便，这套程序已在多次道路、堤防工程中实践过，并取得了较为满意的效果。这种放样方法，对于轴线基础开挖线、挡墙基础线、道路内外边线、放坡以及任何断面的设置点，均可按里程输入，实地标出快速而准确。综上所述，无论采用何种方法施测放样，各项工序都必须是严格执行现行工程测量规范及设计的精度要求，尤其是平面、高程控制的精度极为重要，严格把关，不可忽视。四、 施工方案及措施技术（
7、一）、路基土石方工程本合同段线路经过一个山头和一段山凹，根据情况，采取边挖边填，不再划分施工段，段内路基土石方总量为51600立方米，其中挖淤泥9980立方米，挖土方25800立方米，挖石方25800立方米；总填方量37020立方米，其中换填片石9980立方米，填土方21110立方米；弃土4600立方米，弃土场位于K13+200左100m位置。1、 路基土石方施工程序：测量放线清理表层挖淤泥换填片石挖填土石方。2、 路基土石方施工机械：挖土机械采用1台Ex300型挖掘机，2台50型装载机，运输车辆采用8台东风自卸汽车，平土机械采用1台150型推土机，压路设备采用1台20T压路机。3、 路基范围
8、内表土层清理完毕，即由K13+400处开始挖土石方，边开挖边从反方向向K12+900处回填，同时进行换填施工。路基土石方回填至K13+200处，合理调运多余土石方弃于路左100m空地内，完成弃土工作。4、 石方爆破方案（1） 采取定向爆破和松动爆破，炮眼20-30竖向钻孔，泡眼间距1.5-2.0m,一个断面横向排列炮眼,装药前必须计算用药量,设专人装药。（2） 严禁因爆破石方导致砂井、吵坑，炮孔砂井、砂坑深度不能大于500。（3） 截水沟严禁采用爆破施工，边沟必须采取爆破的只能采用附着式爆破方法，严禁因爆破松动路基。（4） 爆破所用雷管采用电雷管电源引爆，电雷管须经测试并合格。（二）、路面结构
9、工程本工程路面结构层次为：水泥砼面层24，二灰稳定砂砾石20，级配砂砾石20。 路基工程施工完毕经检查验收合格后，即可进行路面结构施工，施工程序为：校核中线、高程级配砂砾石层铺设、碾压二灰稳定砂砾石层铺设、碾压检查验收复核放线支模配筋砼浇筑面层砼养护。 级配砂砾石及二灰稳定砂砾石均考虑在料场采用机械拌制，机械上车，边铺设、边平整、边碾压。 面层砼采取半幅施工，并在半幅内分两小幅浇筑砼，所以在砼浇筑前应检查预埋钢筋是否到位。（三）护坡、挡墙、护脚、截水沟、边沟施工1、路基土方开挖至设计标高后，首先应施工截水沟和挖方段的边沟，截水沟一次性施工，边沟内沟壁分上下部两次施工，下部施工高度为300-50
10、0，上部与路边石同步施工。2、护脚一次性施工，护脚、护坡砌筑要严格制砂浆的饱满度和密实度，且要有抗渗功能，严禁因积水淹浸造成路基坍塌。3、设计有挡墙的区段，先施工挡墙，后开挖路基，挡墙背面的土方回填与挡墙施工同步，挡墙区段回填压实采用机械和人工结合的方法。4、护坡砌筑前，先施工护坡基层，坡度找平，并浇水夯实后才能进行砌筑工作。5、严格按施工坡比进行砌筑，挡墙和护坡均须设排水孔，排水孔间横距不大于6m,竖向间距1.5m，伸缩缝按设计施工，间距不大于50。（四）管涵工程本段内在K12+960、K13+069、K13+240、K13+317.5、3-4等六处设有钢筋砼圆管涵,直经分别为1.0m、1.
11、5m,埋深4-5m。1、 线内表土层清理完毕即进行钢筋砼圆管涵施工，施工程序：定位 放线挖基础土方管涵基础涵管安装接头养护。2、 涵管安装采用人工安装，管接头敷包100周长的5目铁丝网，用I级钢筋箍牢，堵塞20#砼，面抹10#水泥砂浆。3、 涵管接头施工好后应进行养护，然后分层回填。（五）防护工程及其它A、浆砌片（卵）石护面墙1、施工技术要求、砌筑之前，应经监理工程师检验同意，砌体应砌成直线第层大致抹平，底层或基层应用较大的石块。、护面墙顶部土应夯实，以免遭受边坡水冲刷和渗入墙内引起破坏。、砌体沉降缝，泄水孔的位置应符合图纸或规范的要求。、在铺砌时，没有勾好的缝应用净水将砌缝浸润，填进砂浆，并
12、用沟缝工具修整。当勾缝工作完成后，应使墙面保持湿润，在气候火热或干燥时，应保持勾好缝的不受日晒并在完工后最少7天内保持湿润。、如果石块有松动或灰浆开裂，须将石块提起，将底层上的与砌缝间的砂浆清除干净，然后将石块重新铺砌在新拌的砂浆上。2、质量检查评定标准项次检查项目规定值或允许偏差检查频度要求规定分1砂浆强度在合格标准之内每天或80-2002砌体至少取件2组，当扩大配合比或材料变更是至少取试件1组302大面平整度50m每20m用2米直尺检查5处203顶面高程2020m用水准仪测3处104垂直度（或坡度）0.520m吊垂线检查3处205断面尺寸5020m检查2处20B、浆砌片（卵）石护坡、护卫脚
13、1、施工技术要求：、路堤应按图纸所示整修整齐的坡度和形状，不应有树桩，有机质或废物，护坡护脚下应挖槽以使护坡底层嵌入槽内。 、砌筑时，若有渗透水，应及时排除，以保证基础和砌体砂浆在初实凝前不遭水侵害。对易受水冲涮的护坡应按图纸及对反虑材料的要求，铺设护坡反滤层，以防坡后土体被水淘空。、砌体的沉降缝、伸缩缝、泄水孔的设置应符合图纸和规范的规定。、护脚基础，应整平整实，不应有淤泥、树根、杂草和废物，当地面横坡陡于1:5时，应将基底挖成台阶形,以防砌体滑动。2、质量检查评定标准、护坡项次检查项目规定值或允许偏差检查频度要求规定分1砂浆强度在合格标准之内每天或每80-2002砌体至少取试件2组，当标号
14、、配合经或材料变更时至少取试件1组302平面位置50m每50m用经纬仪检查5点203顶面高程30每20m用水准仪测3点104坡度不陡于设计每20m吊垂线检查3处205厚度不小于设计每20m检查3处20、护脚项次检查项目规定值或允许偏差检查频度要求规定分1砂浆强度在合格标准之内每天或每80-2002砌体至少取试件2组，当标号、配合经或材料变更时至少取试件1组302平面位置50m每20m用2米直尺检查3点203顶面高程 50每20m用经纬仪检查3点204坡度30每20m用水准仪测3点105厚度50每20m检查2处20C、浆砌挡土墙1、施工技术要求、挡土墙基础直接置于天然地基上时，就经监理工程师检验同意后，方可开始砌筑。当有渗透水时，应及时排除，以免基础工业在砂浆初凝前遭受侵害。、当基底为软弱土层，不能保证设计要求的强度时，就经监理工程师批准，采用加宽基础工业或其他措施。、挡土墙基础工业设置在岩石上时，如设计图纸有，
