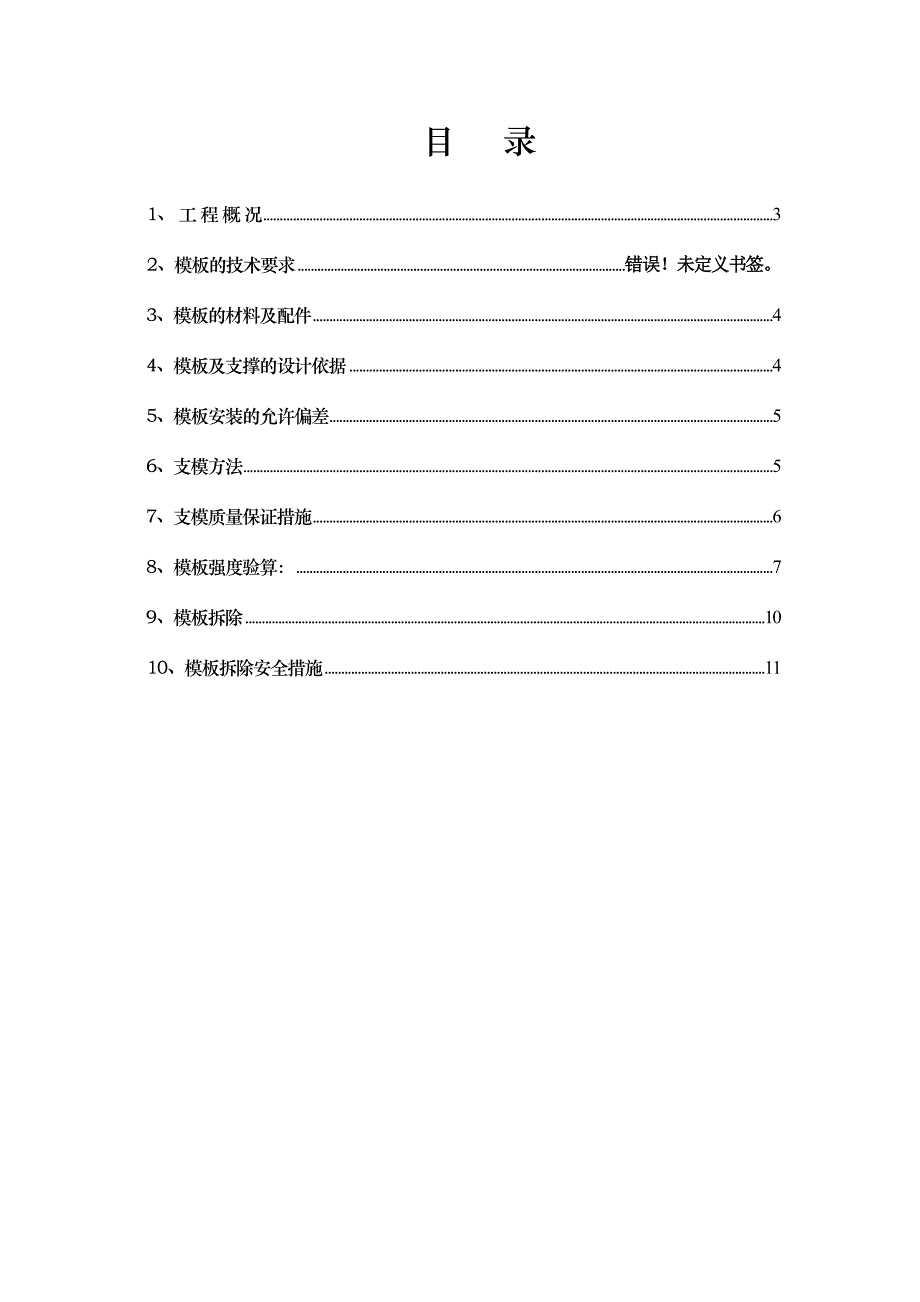

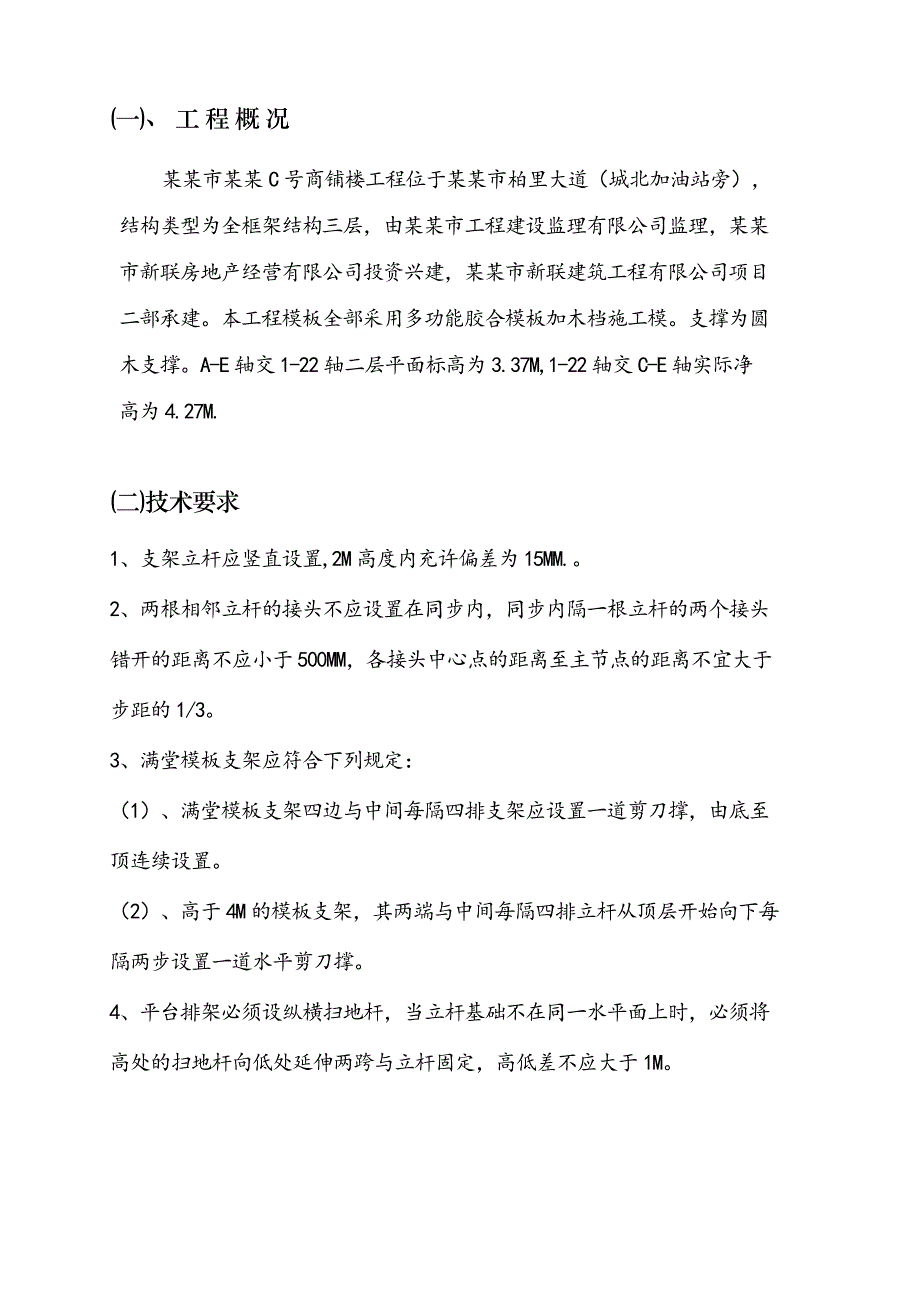

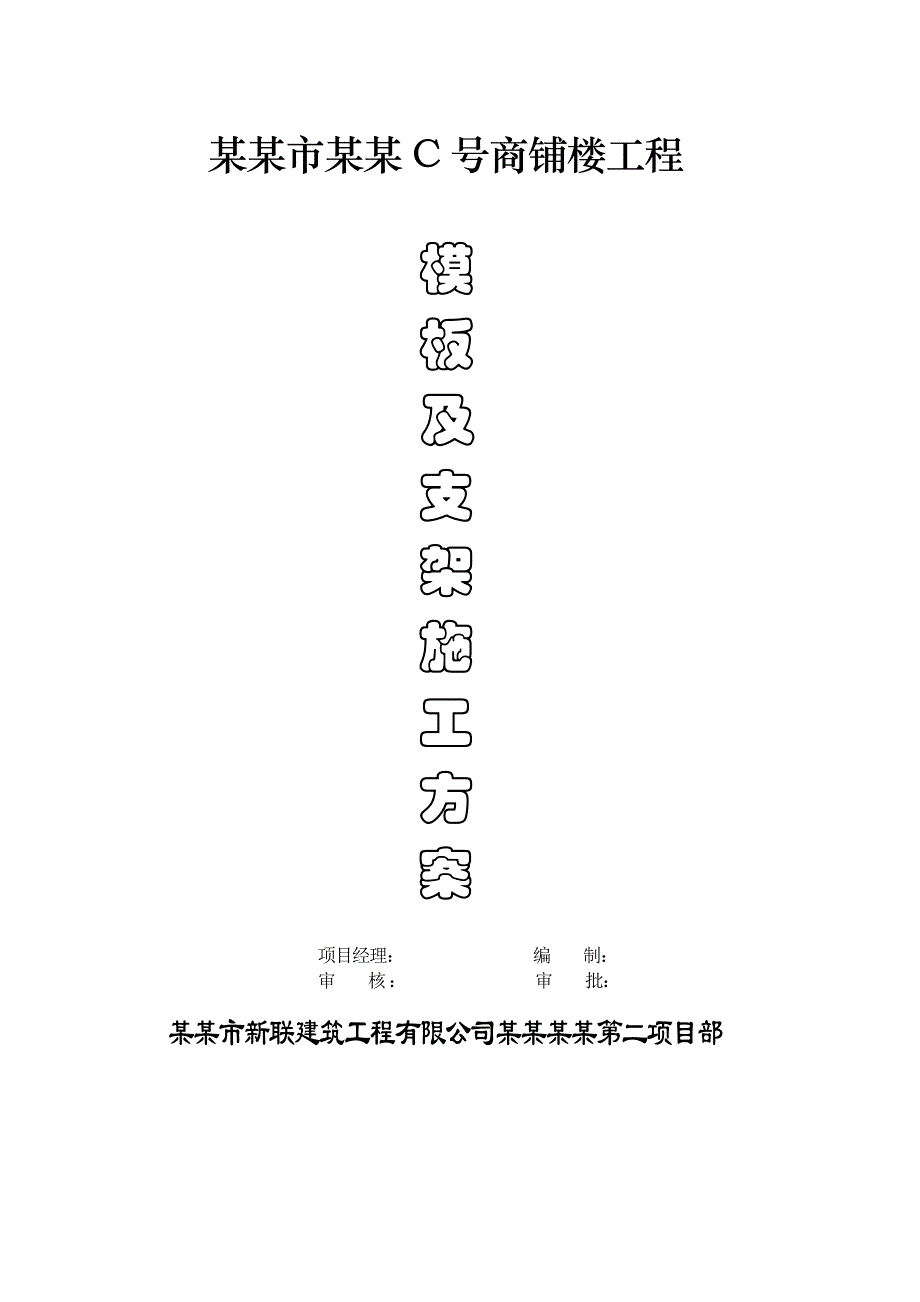

1、某某市某某C号商铺楼工程模板及支架施工方案项目经理： 编 制：审 核 ： 审 批：某某市新联建筑工程有限公司某某某某第二项目部 目 录1、 工 程 概 况32、模板的技术要求错误！未定义书签。3、模板的材料及配件44、模板及支撑的设计依据45、模板安装的允许偏差56、支模方法57、支模质量保证措施68、模板强度验算：79、模板拆除1010、模板拆除安全措施11(一)、 工 程 概 况某某市某某C号商铺楼工程位于某某市柏里大道（城北加油站旁），结构类型为全框架结构三层，由某某市工程建设监理有限公司监理，某某市新联房地产经营有限公司投资兴建，某某市新联建筑工程有限公司项目二部承建。本工程模板全部采
2、用多功能胶合模板加木档施工模。支撑为圆木支撑。A-E轴交1-22轴二层平面标高为3.37M,1-22轴交C-E轴实际净高为4.27M.(二)技术要求1、支架立杆应竖直设置,2M高度内充许偏差为15MM.。2、两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个接头错开的距离不应小于500MM，各接头中心点的距离至主节点的距离不宜大于步距的1/3。3、满堂模板支架应符合下列规定：（1）、满堂模板支架四边与中间每隔四排支架应设置一道剪刀撑，由底至顶连续设置。（2）、高于4M的模板支架，其两端与中间每隔四排立杆从顶层开始向下每隔两步设置一道水平剪刀撑。4、平台排架必须设纵横扫地杆，当立杆基础不
3、在同一水平面上时，必须将高处的扫地杆向低处延伸两跨与立杆固定，高低差不应大于1M。(三)、模板的材料及构配件：根据本工程的质量和整体进度要求，结合工程主体结构的实际情况及本项目部的生产计划，加快施工进度，梁、板模板采用20mm胶合木模板，柱模板采用20mm胶合木模板。为减少垂直运输和水平运输的压力，柱模板尽可能组装成较大的模板，以便加快模板安装的速度。(四)、模板及支撑的设计依据A、模板及支撑设计必须符合混凝土施工及验收规范（GB50204-2001）的规定及木结构设计规范的规定。B、本工程采用木模板为板模设计时应计算下列各项荷载：模板及其支架支撑自重。钢筋和现浇砼重量。施工人员及施工设备重量
4、。倾倒和振捣砼时产生的荷载及新浇砼对模板的侧压力。浇筑砼时模板的侧压力。本工程采用现场机械搅拌。C、模板及支撑设计安装必须符合下列要求：1、具有足够的强度、刚度和稳定性。构造简单，装拆方便。2、模板接缝严密，不得漏浆。3、模板支架的压缩变形值或弹性挠度，应小于或等于相应结构自由跨度的1/1000。以上为计算模板及支架的刚度时，其最大变形值应不得超过允许值。D、为防止模板及其支架在风荷载作用下倾覆，当验算模板及支架的自重和风荷载作用下的抗倾覆的稳定安全系数不宜小于1.15。E、保证工程结构和构件的形状，尺寸和相应位置的正确。F、模板严密不得漏浆，平板接缝采用胶带。(五)、模板安装的允许偏差（mm
5、）轴线：3，标高5截面尺寸：+4，-5，每层垂直度：3表面平整度：5相邻两板高低差：2，(六)、支模方法A、支模排架采用木，间距根据梁（柱）断面大小及施工荷载而定，楼板排架立杆原则上600mm（具体根据计算决定），梁高H400 mm的支撑间距为700，H600mm支撑立杆除在两侧边分设立杆外，中间（即模下）加设一根顶柱。B、梁板底搁栅5080 mm方木，排距500-800 mm。(七)、支模质量保证措施A、所有梁、柱、剪力墙均有模板翻样排列图和排架支撑图，经项目工程师或公司工程师审核后交班组施工，特别部位应放出细部构造大样图。B、柱、剪力墙根部找平，不得使用砼“方盘”，应采用“井”字型或用“T
6、”型钢筋限位或焊接限位筋。C、当梁、板跨度4m时，底模应起拱梁、板跨度的1/1000-3/1000。D、木模板在使用前应进行检查，对有变形，超出质量要求的木模板不得使用，拆模后及时清理砼残渣或胶粘在木模上的附属材料，重新刷隔离剂，并堆放整齐。E、模板安装完毕后，应由专业人员对轴线、标高、尺寸、支撑系统、扣件螺栓、拉结螺栓等系统连接件进行全面检查，浇砼过程中应派技术好、责任心强、有处理能力的木工“看模”，发现问题及时处理或立即汇报施工组、技术组。F、楼板（每层）上的予留洞（孔）位置必须正确，并作加固处理、防止砼浇筑时冲动和浮动。J、平板模及支撑的加固：操作层产生的压力和震动力对平板模带来不利影响
7、，为防止震动引起的下滑或位移，采取支腿下增设立管支撑和保证扣件，送料不得过于集中，要均匀平稳，人工平锹予以配合，分散模板上的集中荷载。(八) 、模板强度验算：A、 模板侧压力计算新浇筑框架柱模板最大侧压力的计算：已知：框架柱断面：500500，净高为：4270mm，施工气温1130摄氏度，浇筑速度4m/h。求：？=式中:F新浇筑混凝土对模板的最大侧压力y0混凝土的重力密度(KN/m2)-新浇筑混凝土的初凝时间(h)可按实测确定,当缺乏试验资料时,右采用下式计算: =200/T+15其中：=200/（20+15）=5.71T混凝土的温度,入模温度T=20V混凝土的浇筑速度(m/h),取V=4 m
8、/h=(4m/n)=2 注:外加剂影响修正系数,不掺外加剂时取1.0,掺外加剂时取1.2.混凝土塌落度影响修正系数,当塌落度小于30mm时,取0.85;50-90mm时,取1.0;110-150mm时,取1.15;H有效压头高度(m):H=F/y0 所以 ：F=0.22245.711.152=83.21kn/mm2砼侧压力计算分布求F值：F=24H=244.5=69.6KN/mm2取两者中小值取: 69.6KN/mm2A=489mm269600/489=142.3N/ mm2V()=215N/mm2故强度安全。B、现浇钢筋混凝土楼板支撑系统验算：平面寸(最大的)45003600mm，板厚110
9、mm，2楼层净高：4270、3370mm 。立柱纵横0.60.6(m)支撑系统的荷载：(1)木模板板重N1=250N/m2 (2)木支撑自重：N2=250N/m2 (3)楼板现浇混凝土以最厚部分厚度为180MM计,得N3=25KN/M30.18M =4500N/m2 (4)施工荷载设定为N4=2500 N/m2模板支架轴向荷载设计值NN0=1.2(N1+ N2+ N3) +1.4 N4 合计荷载：5750N/m2 每区格尺寸为600mm600mm,每区格面积为：0.60.6=0.36m2 每根立杆受荷载：N=0.36 m25750 N/m2=1437.5N用木支撑：截面面积489mm2按抗压强
10、度计算:支柱的压应力为:N/A=1437.5/489=23N/mm2f=215 N/mm2按稳定性计算:入L/i 其中i为回转半径根据值查,得 0.224,则N/ A7027/0.224424 mm274N/ mm24米时,按跨度2/1000起拱。6、梁采用对穿12螺杆及定位钢筋控制梁宽度.7、板底模搁栅采用8050方木,并相互错开接头,保证平台排架有足够的强度.8、支撑排架体搭设过程中,应设置防倾斜剪刀撑,上层支架立柱应对准下层支架立架柱,并铺设垫块.9、支撑排架搭设时,根据木工放样的要求,在平面上弹出纵横向控制线,操作人员按控制线立支架,做到纵横间距统一. D、阳台木支架平面尺寸：8003
11、000mm，板厚：120mm，楼层净高：4270mm。荷载计算：竹胶板重：350N/m2 自重：250N/m2 新浇砼重：0.125525000+150.0725000=5625 施工荷载：2500 N/m2 合计荷载：8725N/m2支架每0.9米里外各一根,每根柱立杆受荷载：0.98725=7853 N/m2489mm2N/A=7853 N/ m2/489mm2=16.06N/mm2f=215N/mm2经验算强度满足要求,安全。(九)、模板的拆除A、必须由施工员开具拆模通知单后，方可进行拆模。B、不承重模板应在砼强度达到能保证其表面及棱角不受损失时，方可拆除，1.2Pa（夏季在终凝后一天，
12、冬天在终凝后二天）。C、梁跨度L8m时，R=75%时，跨度大于等于8m时，R=100%，楼板R=70%，阳台100%。现浇结构拆模时所需混凝土强度序号结构类型结构跨度(M)按混凝土达到设计强度标准值的百分率计(%)1板小于等于250大于2小于等于875大于81002梁拱壳小于等于875大于81003悬臂构件小于等于275大于2100D、在拆模过程中，如发现砼有影响结构安全质量问题时，应停止拆除，并报告技术负责人研究处理后再行拆除。E、已拆除模板及支架的结构,应砼达到设计强度后，才允许承受全部计算荷载，当施工荷载大于设计荷载时应经研究加设临时支撑。(十)、模板拆除安全措施A、模板支撑不得使用腐朽
13、扭裂的材料，顶撑要垂直底脚平整、坚实，并加垫木、木楔钉牢，并用顺拉杆和剪刀撑拉牢。B、支模应按工序进行，模板没有固定前，不得进行下道工序，禁止利用拉杆攀登上下。C、支设米以上的立模，四周必须钉牢，操作时要搭设工作台。D、支设独立梁模应设临时工作台，不得站于柱模上操作和在梁底模上行走。E、拆除模板应经施工技术人员同意，操作时按顺序分段进行。F、模板要分类堆放，叠整齐，高度要适中，防止倾倒。G、模板存放要定点，场地要平整，不得存放于松土或坑洼不平的地方。H、模板存放必须将脚螺栓提上去，便自稳角为度。J、内外墙板靠放时应平衡，吊装时严禁从中间抽吊，防止倾倒。K、安装与拆除模板，要经常检查绳索，做到稳起稳落就位，防止大模板大幅度摆动，碰撞其它物件造成倒塌事故。L、起吊时应用卡环和安全吊钩，不得斜牵起吊严禁操作人员随模板起落。N、模板安装时，应先内扣外对
