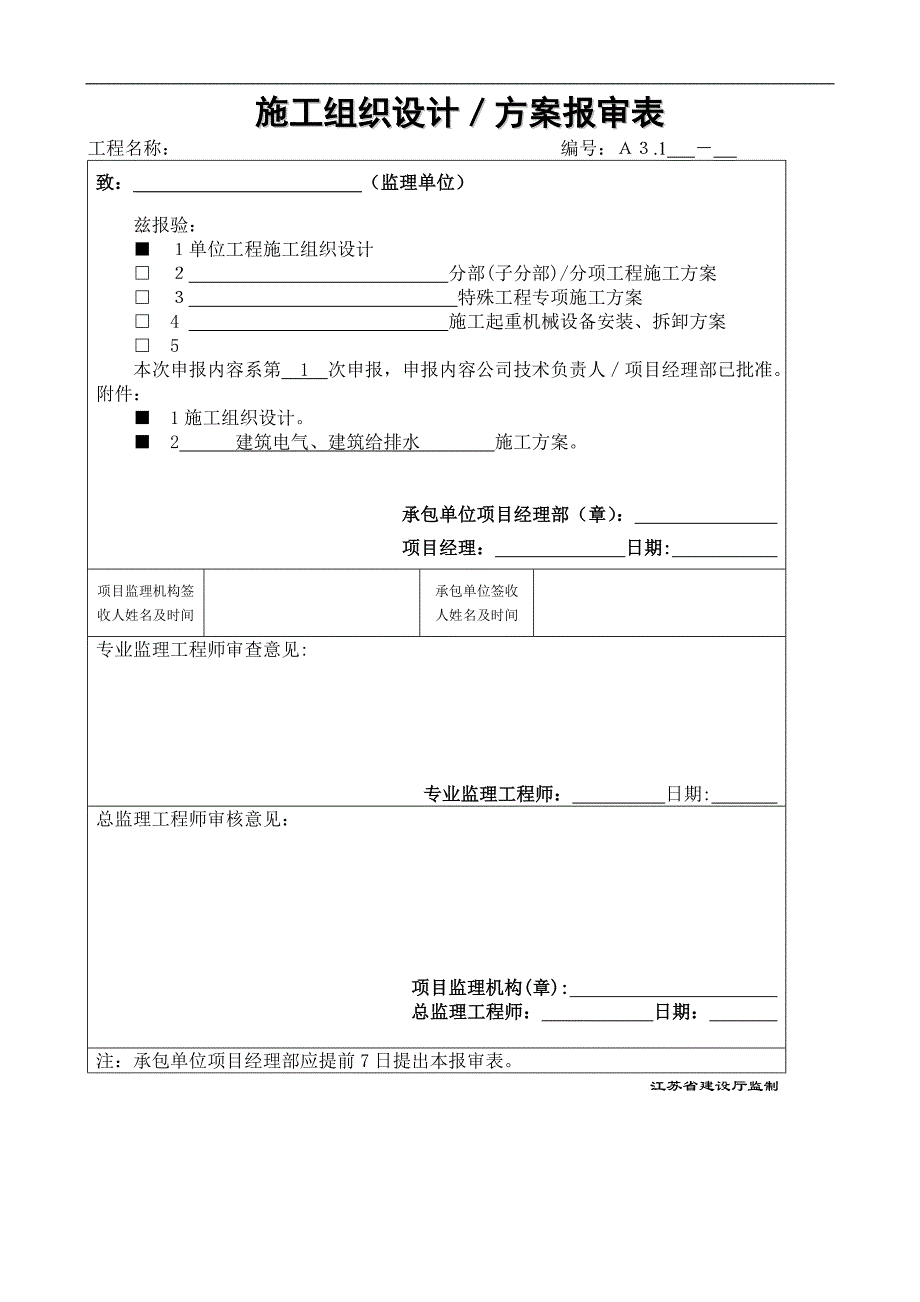

1、施工组织设计方案报审表工程名称： 编号：.1 致： （监理单位）兹报验：单位工程施工组织设计 分部(子分部)/分项工程施工方案 特殊工程专项施工方案 4 施工起重机械设备安装、拆卸方案5本次申报内容系第 1 次申报，申报内容公司技术负责人项目经理部已批准。附件：1施工组织设计。2 建筑电气、建筑给排水 施工方案。 承包单位项目经理部（章）： 项目经理：日期: 项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见:专业监理工程师： 日期: 总监理工程师审核意见： 项目监理机构(章): 总监理工程师：日期： 注：承包单位项目经理部应提前7日提出本报审表。 江苏省建设厅监制施工

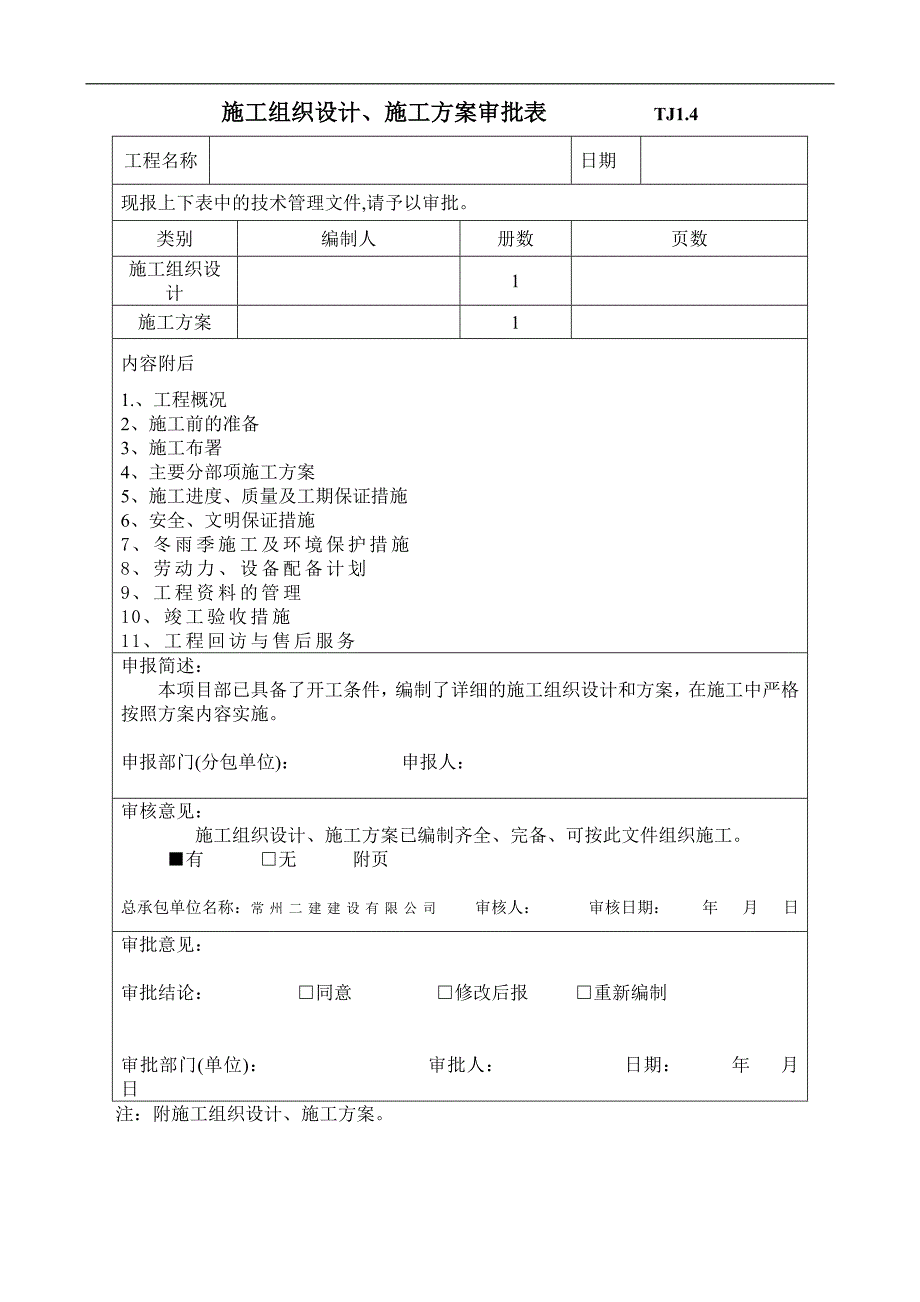

2、组织设计、施工方案审批表 TJ1.4工程名称日期现报上下表中的技术管理文件,请予以审批。类别编制人册数页数施工组织设计1施工方案 1 内容附后1.、工程概况2、施工前的准备3、施工布署4、主要分部项施工方案5、施工进度、质量及工期保证措施6、安全、文明保证措施7、冬雨季施工及环境保护措施8、劳动力、设备配备计划9、工程资料的管理10、竣工验收措施11、工程回访与售后服务申报简述：本项目部已具备了开工条件，编制了详细的施工组织设计和方案，在施工中严格按照方案内容实施。申报部门(分包单位)： 申报人： 审核意见： 施工组织设计、施工方案已编制齐全、完备、可按此文件组织施工。有 无 附页总承包单位名

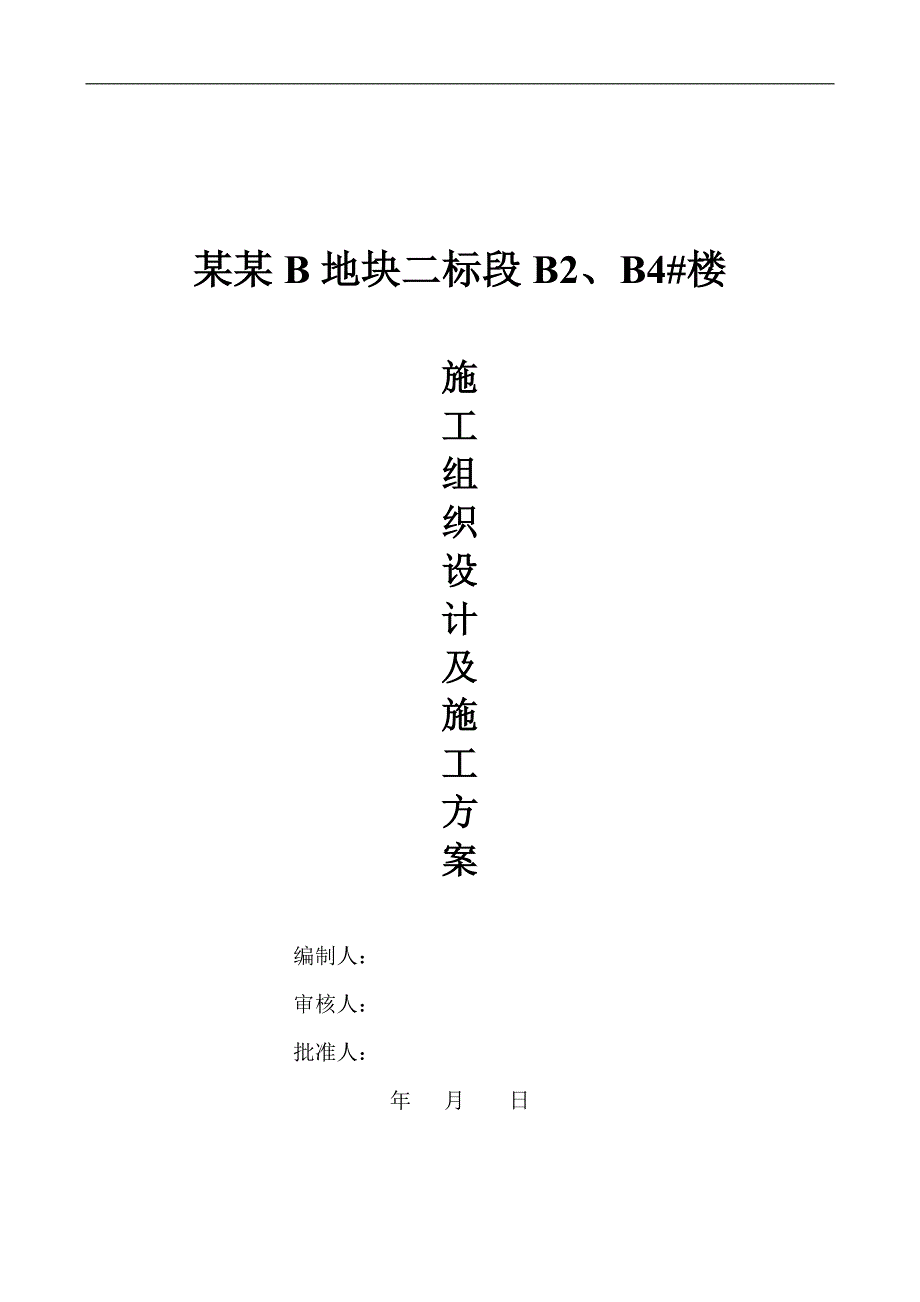

3、称：常 州 二 建 建 设 有 限 公 司 审核人： 审核日期： 年 月 日审批意见：审批结论： 同意 修改后报 重新编制审批部门(单位)： 审批人： 日期： 年 月 日注：附施工组织设计、施工方案。 某某B地块二标段B2、B4#楼施工组织设计及施工方案编制人：审核人：批准人：年 月 日目 录1、 工程概况2、 施工前的准备工作3、 施工部署4、 主要分部项施工方案5、 施工进度、质量及工期保证措施6、 安全、文明保证措施7、 冬雨季施工及环境保护措施8、 劳动力、设备配备计划9、 工程资料的管理10、 竣工验收措施11、 工程回访与售后服务12、 配电与照明节能系统一、 工程概况本工程位于锡
4、澄高速靖江至江阴人口附近，在滨江要塞旅游区，是江阴的门户。本工程是以住在为主的高档住宅生活区。建设单位是江苏华西扬子置业有限公司。地下一层为车库层、设备房，地下室夹层为非机动车库。工程名称：某某B地块二标段B2、B4#房建筑面积：61105.71，另附地下室面积13661.2结 构：框架、剪力墙二、施工前的准备工作（1）施工组织设计：在投标施工组织设计的基础上，吃准设计的意图，组织施工人员学习有关规范（GB502682008、GB50235 GB500132006）和施工技术操作规程编制施工组织设计报业主、监理工程师审核。 （2）合同交底：组织本工程各专业施工人员深入学习施工图纸、施工组织设计
5、及工程承包合同，使施工人员明确本工程的特点、主要施工方法及施工要求。 （3）图纸会审：在认真审学图纸的基础上，参加图纸会审，了解设计意图，设计对施工的要求并对图纸中存在的问题与设计院、监理工程师协商解决。 （4）材料、施工机械的准备：进场前对开工必须的材料、施工机械进行验收、整理，确保本工程有条不紊的进行。 （5）劳动力的安排：结合施工进度的要求以及配合安装工种的特点，选派技术水平高，能吃苦耐劳的专业工人(电工、电焊工持证上岗)进行施工。（6）作出交叉配合施工的安排。主要有安装与土建施工之间的交叉配合安装专业施工之间的交叉配合，以及安装与装饰之间的交叉配合。（7）建立所有工程资料台帐，并严格按
6、照我公司质量体系文件的要求，做好所有质量纪录，建立完善的项目管理制度并严格执行。三、施工布署1、给水工程施工程序：核对图纸 技术交底 材料报验 按图放出管道线路 开挖管沟 管道安装 阀门安装 砖砌阀门井 试压 冲洗 隐蔽验收 竣工通水 、质量评定 、 竣工。2、电气工程施工程序：核对图纸 技术交底 材料报验 预埋过路报护管道 隐蔽验收 桥架安装 电缆沟施工 电缆安装 绝缘电阻测试 调试 通电 质量评定 竣工。3、工程配合：根据工程进度需要及时调整人力，保证进度。四、主要分部项施工方案4.1 总则工艺先进、施工规范、质量可靠4.2主要施工顺序1)、各类预埋件在施工现场分批加工。预埋件加工计划，由
7、各专业施工员根据施工进度，提前一周下达给班组。2)、核对各工种图纸，放置并固定好电气、给排水等系统的预埋件，并对土建预留、预埋的孔洞、预埋件进行复核。3)、在土建拆模后，清查预留、预埋洞、件。4)、在土建结构工程分段完成后，进行上水干管、下水管、电气嵌入式配电箱等的施工。5)、在内粉刷完工后，进行给排水设施、电气穿线等施工。6)、在土建涂料施工之前，完成管道试压、试水、电气线路检查、试验工作。7)、在室内门窗工程结束，并能关门上锁后，进行阀门、灯具、开关等的安装。 8)、水、电、消防、弱电系统综合调试。给排水施工方案一工程概况：B2#、B4#房功能设计有生活给水系统、排水系统（含生活排水系统、
8、雨水系统）。J1区：-1F、商铺由市政给水管网直接供给；J2区：住宅1F9F由J2区叠压供水设备供水；J3区：住宅10F17F由J3区叠压供水设备供水；J4区：住宅18F25F由J4区叠压供水设备供水；J5区：住宅26F33F为J5区由J5变频加压供水设备供给。排水采用雨、污分流制，住宅内部卫生间污废分流。总排放量约为1600m/d.粪便污水经化粪池处理后与其他废水一起经室外污水管排至市政水管网；雨水经收集后排至市政雨水管网，屋面雨水设计重现期10年，室外雨水设计重现期3年，屋面雨水均采用重力排水。1、施工准备阶段本阶段主要为收集各项技术资料以及开工前期资料，根据施工方案决定的施工方法和技术交
9、底的具体措施做好准备工作，参看有关专业设备建筑图，核对各种管道的坐标、标高是否有交叉，管道排列是否合理，如有问题及时与设计及有关人员协商解决，办好变更记录。2、主体配合阶段 管道穿楼板处预留洞：在土建模板铺好，结平层钢筋扎好后，采用先埋设钢套管的方式进行留洞，留洞尺寸比所穿管径大二号，留洞位置按给排水位置平面图及系统图进行预留，对于卫生间洁具排水口的位置按业主确定的面盆、小便斗、公共卫生间蹲便器等卫生器具留洞。在埋套管的留洞过程中，套管要求固定牢固，防止浇捣混凝土时发生移位。在混凝土初凝后应及时拔出留洞套管。穿梁套管预埋时应注意不能割断梁的主筋，同时套管应焊加强筋保护固定。 3、预制加工阶段根
10、据各专业图绘制管道的走向、管径、变径、阀门等草图并在现场中标出各节点的位置，比如各管道走向改变，三通等应在现场标清楚，再根据实际位置量出安装长度，并标在草图上，进行各项管道的预制加工。消火栓根据设计分别采用镀锌钢管。镀锌管丝接，丝接要求丝扣不得过紧过松，外露23扣，清除外露油麻并做好防腐。生活给水管为PP-R管，热熔连接，排水管为UPVC塑料管，采用粘接方式安装。 4、支架制作安装根据各专业的需要制作支架，消防采用普通支架，支架的形式根据现场具体情况，可单独设置，必要时可制作组合支架，支架在安装之前必须要漆防锈漆，当支架成排安装时要求支架横平竖直。（一）管道安装总体要求1、干管安装根据施工图，
11、钢管安装时为从总进口处开始装起，加好临时堵头，以备试压时用，把预制好的管道运到现场，将管道按顺序排开，依次安装，预留立管甩口，并加好临时堵头，以备试压，试压完后做好签证手续。排水管从总出口做起，承口迎着水流方向，并保持一定的坡度，严禁倒坡，立管甩口处应加临时封堵，以防杂物落水管道，做好后应做灌水试验，并做好签证手续。 与外部工程相连的管道的控制阀门，应安装在工程内靠近防护墙处，并应便于操作，启闭灵活，有明显的标志。控制阀门的工作压力应大于1MPa。控制阀门在安装前，应逐个进行强度和严密性检验。 各种阀门启闭方向和管道内介质流向，应标示清晰、准确。 2、立管安装首先应根据各专业图检查各立管甩口是
12、否正确，然后根据放线的标号，将预制管段按顺序摆放在各楼层上，以备安装。本工程各管道安装按照从下到上的原则进行。根据专业配合图纸预留各支管甩口，并加好临时封堵。排水管每隔一层设一只检查口，朝向易于检修的方向。立管安装完毕后，配合土建用不低于楼板水泥标号的混凝土堵洞。3、支管安装检查各支管甩口的位置，朝向。冷水管要配合土建预留沟槽，将预制好的支管按照顺序安装。安装时各卫生洁具的留管位置要根据不同卫生洁具的型号而定。冷水管预留口应留在明处，加好临时丝堵，消防管道应根据消防箱的位置定支管甩口位置。4、管道试压管道系统安装完成后，进行综合试压和通水灌水试验。水压试验时先放净空气，充满水后加压，当压力达到
13、规定要求时，停止加压，进行检查，如各处接口和阀门均无渗漏，持续到规定时间，观察压力下降在允许范围内，通知有关人员验收，办理签证手续，然后把水泄净，外露丝扣等做好防腐处理。灌水试验时先将管道出口用橡皮球堵住，向管道内灌水，灌满水保持15分钟，观察各处不漏水，补充水后五分钟，液面不下降为合格。5、管道冲洗管道在试压完毕后即可进行冲洗，冲洗用自来水连续进行，应保证有足够的冲洗水量，同时冲洗时应合理安排排水位置，防止破坏成品、半成品。提请监理验收，办理签证手续。本工程室内给排水工程主要包括：生活给排水系统、室内雨水排放系统。（二）、 室内给水系统本工程生活给水管道采用PP-R管，热熔连接，消防管道采用镀锌钢管丝口连接。 1.施工工艺流程本系统安装时，以土建施工流水段为主线，各
