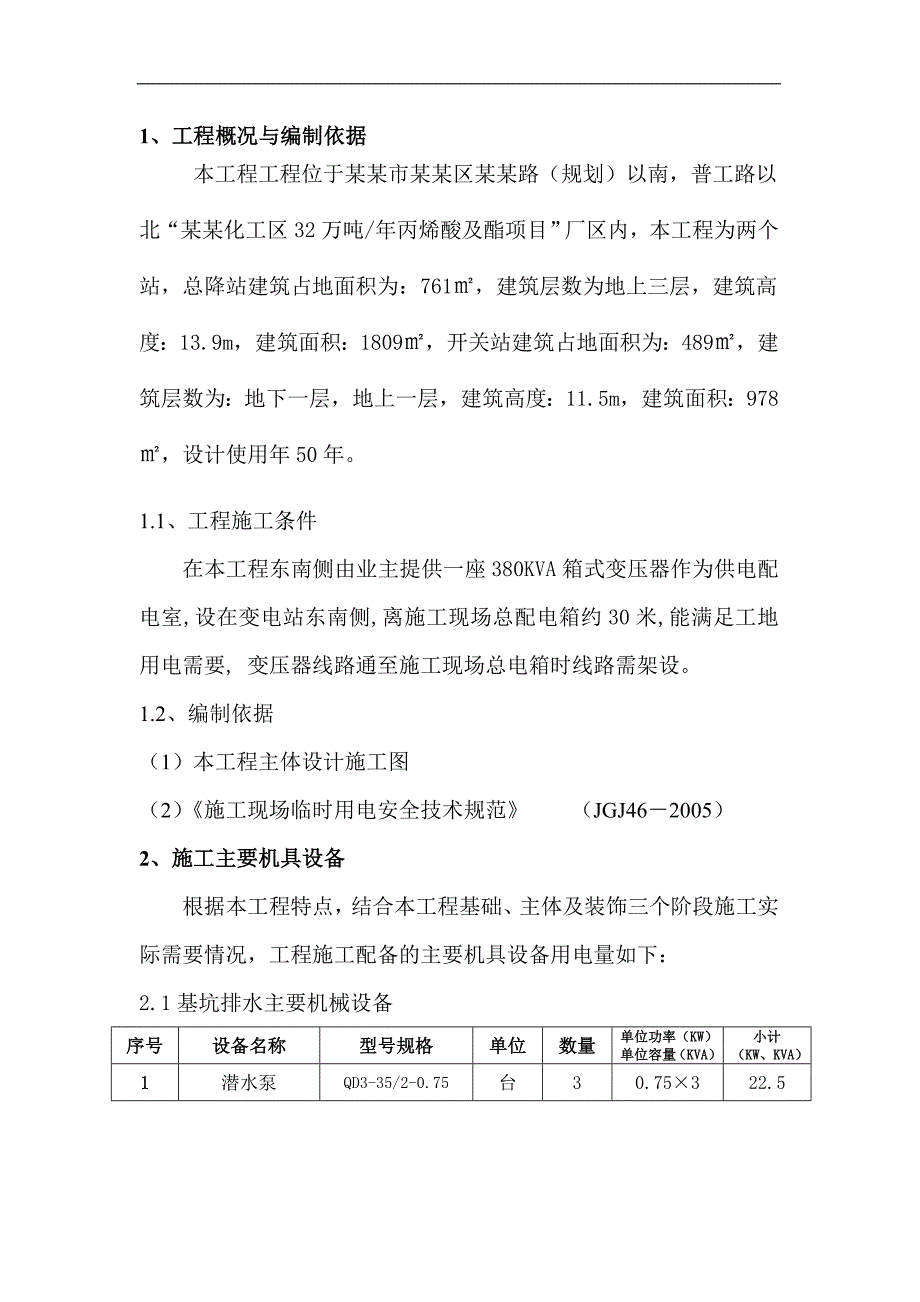

1、1、工程概况与编制依据本工程工程位于某某市某某区某某路（规划）以南，普工路以北“某某化工区32万吨/年丙烯酸及酯项目”厂区内，本工程为两个站，总降站建筑占地面积为：761，建筑层数为地上三层，建筑高度：13.9m，建筑面积：1809，开关站建筑占地面积为：489，建筑层数为：地下一层，地上一层，建筑高度：11.5m，建筑面积：978，设计使用年50年。1.1、工程施工条件在本工程东南侧由业主提供一座380KVA箱式变压器作为供电配电室,设在变电站东南侧,离施工现场总配电箱约30米,能满足工地用电需要, 变压器线路通至施工现场总电箱时线路需架设。1.2、编制依据（1）本工程主体设计施工图（2）施

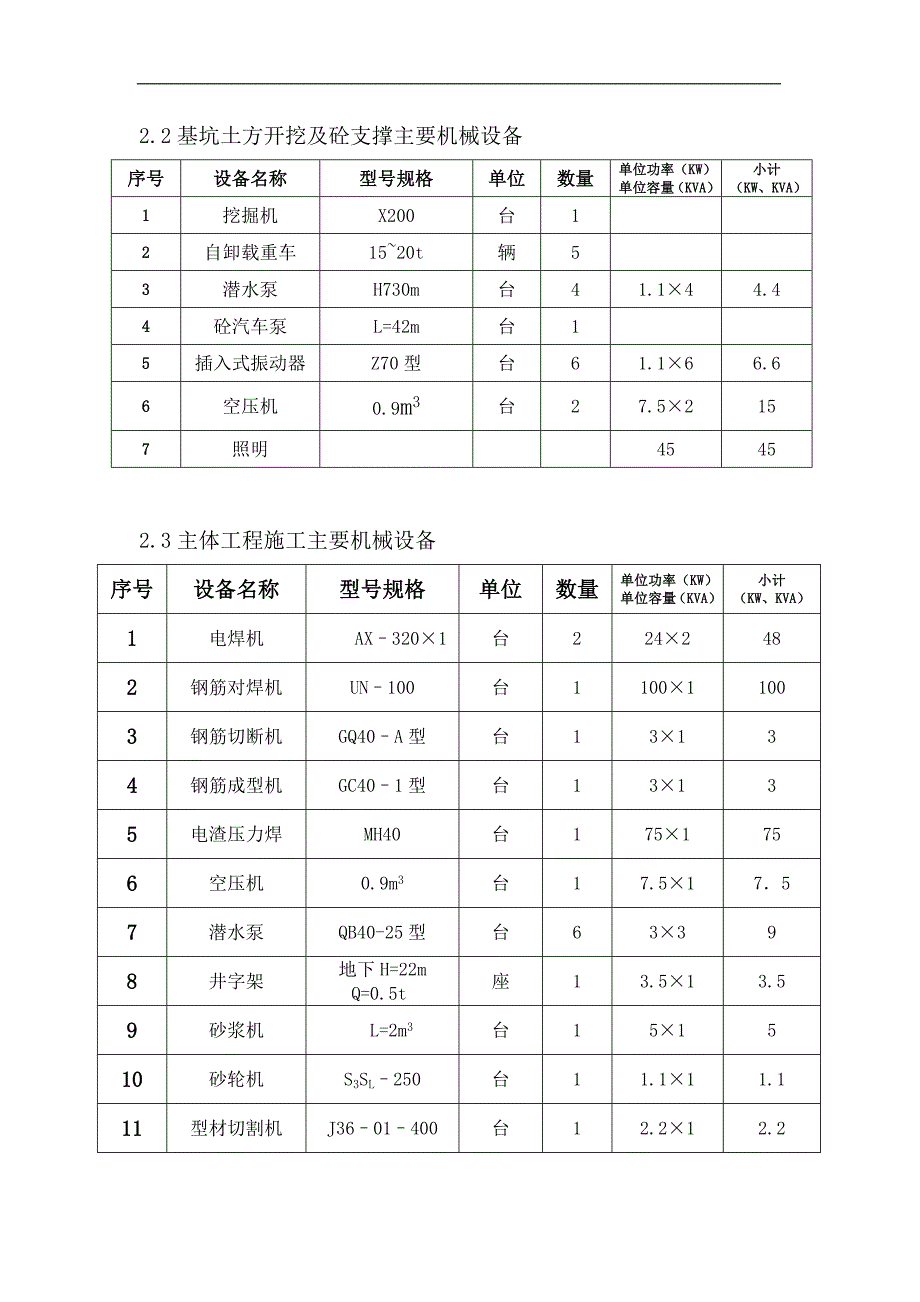

2、工现场临时用电安全技术规范 （JGJ462005）2、施工主要机具设备根据本工程特点，结合本工程基础、主体及装饰三个阶段施工实际需要情况，工程施工配备的主要机具设备用电量如下：2.1基坑排水主要机械设备序号设备名称型号规格单位数量单位功率（KW）单位容量（KVA）小计（KW、KVA）1潜水泵QD3-35/2-0.75台30.75322.5 2.2基坑土方开挖及砼支撑主要机械设备序号设备名称型号规格单位数量单位功率（KW）单位容量（KVA）小计（KW、KVA）1挖掘机X200台12自卸载重车1520t辆53潜水泵H730m台41.144.44砼汽车泵L=42m台15插入式振动器Z70型台61.1

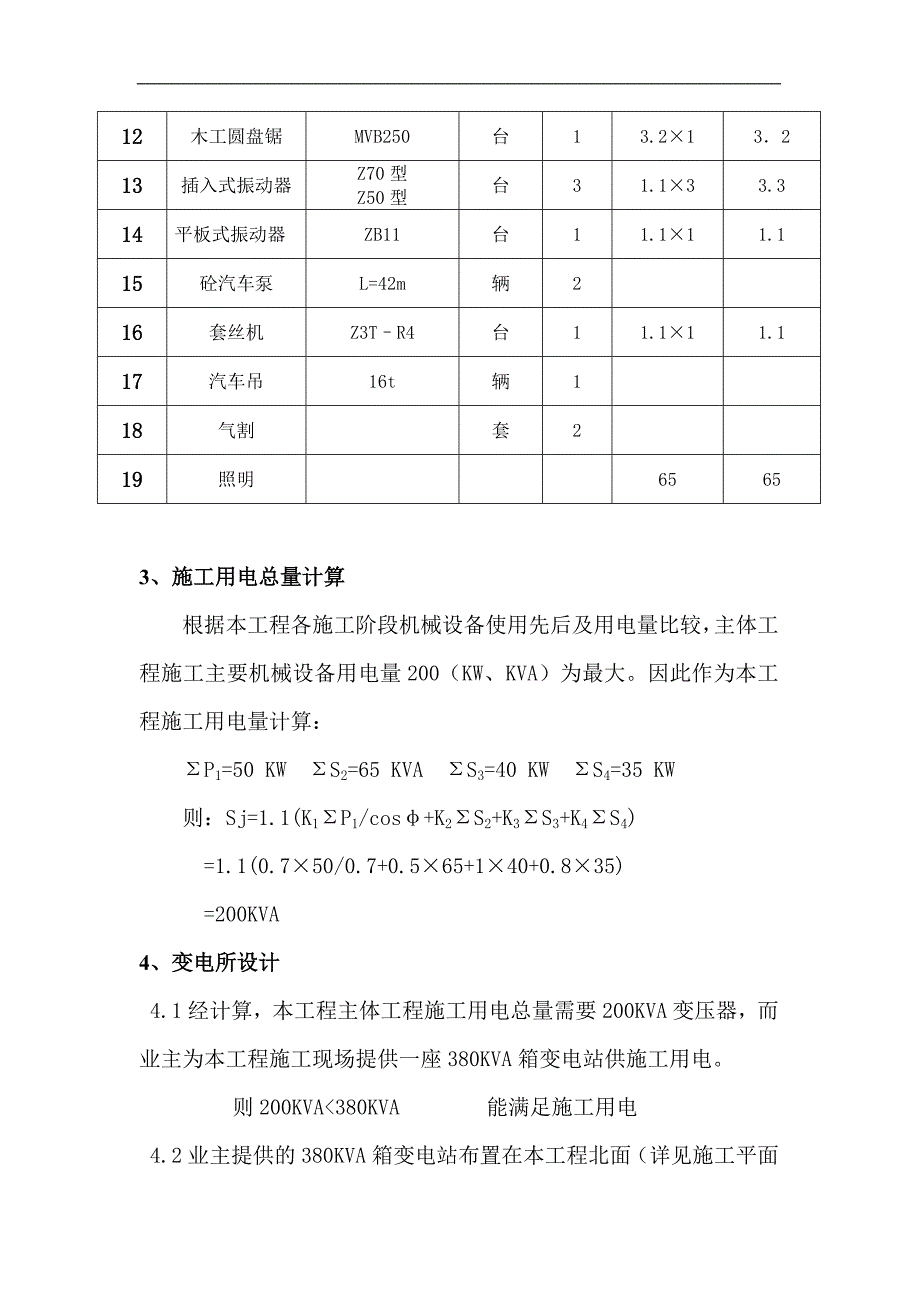

3、66.66空压机0.9m3台27.52157照明45452.3主体工程施工主要机械设备序号设备名称型号规格单位数量单位功率（KW）单位容量（KVA）小计（KW、KVA）1电焊机AX3201台2242482钢筋对焊机UN100台110011003钢筋切断机GQ40A型台13134钢筋成型机GC401型台13135电渣压力焊MH40台1751756空压机0.9m3台17.51757潜水泵QB40-25型台63398井字架地下H=22mQ=0.5t座13.513.59砂浆机L=2m3台151510砂轮机S3SL250台11.111.111型材切割机J3601400台12.212.212木工圆盘锯MV
4、B250台13.213213插入式振动器Z70型Z50型台31.133.314平板式振动器ZB11台11.111.115砼汽车泵L=42m辆216套丝机Z3TR4台11.111.117汽车吊16t辆118气割套219照明套65653、施工用电总量计算根据本工程各施工阶段机械设备使用先后及用电量比较，主体工程施工主要机械设备用电量200（KW、KVA）为最大。因此作为本工程施工用电量计算：P1=50 KW S2=65 KVA S3=40 KW S4=35 KW则：Sj=1.1(K1P1/cos+K2S2+K3S3+K4S4) =1.1(0.750/0.7+0.565+140+0.835)=200
5、KVA4、变电所设计4.1经计算，本工程主体工程施工用电总量需要200KVA变压器，而业主为本工程施工现场提供一座380KVA箱变电站供施工用电。则200KVA380KVA 能满足施工用电4.2业主提供的380KVA箱变电站布置在本工程北面（详见施工平面布置图）空地能满足靠近电源，设在无灰尘、无蒸汽、无腐蚀介质及无振动的地方。由于电所使用箱变又设有配电室及控制室，能满足自然通风，防止雨雪和动物出入措施，并采取屏障隔离；本工程施工用电进入箱变接线，停、送电应由专职电工负责管理。5、配电线路设计5.1本工程东南侧由业主提供一座380KVA箱式变压器作为供电配电室引入送至总配电箱，变压器离施工现场总
6、配电箱30m，变压器到工地电缆采用钢管架设，施工现场配电线路设计，系根据各施工阶段前后不同及施工先后使用机电设备实际情况而设计，现场电缆采用地下埋设，最小埋置深度60cm，电缆周围均匀铺设细砂，后用粘土覆盖保护，施工现场设一个总配电箱，动力和照明用电分别设置，配电系统按三级配电布置，总配电箱（路导线） 分配电箱（路导线） 开关箱（路导线）。所有用电设备均由开关箱控制，配电箱、开关箱逐一编号，所运行的开关箱均由专人负责，持证电工按时检查，以防触电伤害。配电线路由建设单位引到施工现场后，由施工单位接入总配电箱，严格按三相、五线制（TN-S系统）覆盖施工现场,做到工作零线和保护零线严格分开。正常情况
7、下，不带电的金属外壳必须和保护零线相连接。由工作接地线、配电的零线或第一漏电保护电源侧的零线引出。工作零线仅用于220V照明及220V用电设备使用。其中保护零线与其它各导线颜色应区别开，采用绿/黄双色线，在任何条件下不准使用绿/黄双色线作负荷线,保护零线单独敷设，不作它用。重复接地与保护零线相连接，保护零线的截面不小于工作零线截面。同时满足机械强度要求，与电气设备相连接的的保护零线为截面不小于2.5mm的绝缘导线。5.2配电线路导线选择路线导线计算： Pe1=100+3+3+4.4+6.4+1.1+1.1=119（KW，KVA） I1=KxPe1/31/2Uccos=0.60119103/1.
8、7323800.70.86=180.2(A) 选用XF型铜芯三相五线制502电缆227(A)180.2(A)能满足施工用电。路线导线计算：pe2=36+20（照明）=56KWI2=0.6056103/1.7323800.70.86 =85(A)选用XF型铜芯三相五线制352电缆150(A)85(A)能满足施工用电。路线导线计算：pe3=10.5+52.5+80=143（KW，KVA）I3=0.60143103/1.7323800.70.86 =217(A)选用XF型铜芯三相五线制502电缆227(A)217(A)能满足施工用电。 路线导线计算：pe4=75+22+2.2+12+17+20（照明
9、）=144.2（KW，KVA）I4=0.60144.2103/1.7323800.70.86=218.4(A)选用XF型铜芯三相五线制502电缆227(A)218.4(A)能满足施工用电。 5.3施工现场用电线路布置施工现场按“三级配电、两级保护”的要求设置临时用电，采用TN-S系统进行输电，保护零线不得与工作零线混接，施工现场用电线路布置原理采用如下方式：级配电箱级配电箱级配电箱级配电箱级配电箱级动力配电箱级照明配电箱级动力配电箱级照明配电箱级动力配电箱级照明配电箱级动力配电箱级照明配电箱立地配电间用电设备照明灯具用电设备照明灯具用电设备照明灯具用电设备照明灯具5.4配电箱及开关箱的设置要求
10、（1） 动力配电箱与照明配电箱分别设置，如合置在同一配电箱内，动力和照明线路应分路设置；动力开关箱与照明开关箱必须分设；（2） 分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m；（3） 每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）；（4） 配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动的场所；（5） 配电箱、开关箱应装设端正、牢固。移动式配电箱、开关箱应装设在坚固、稳定的支架，其中心点与地面的垂直距离宜为0.8-
11、1.6m；（6） 配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE必须通过PE线端子板连接；（7） 配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线做电器连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接；（8） 配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱进、出线应采用橡皮护套绝缘电缆，不得有接头。6、施工现场供电图（2）临时用现场平面布置图（
12、见附图1）（3）临时用电系统示意图（见附图2）7、安全用电措施7.1安全用电技术措施（1） 建立施工现场临时用电安全技术档案：临时用电施工组织设计的全部资料；技术交底资料；临时用电工程检查验收表；电气设备的试、检验凭单和调试记录；接地电阻测定记录表；定期检（复）查表；电工维修工作记录。（2） 施工现场的电气设备、配电箱及开关箱必须有正确可靠的接地与接零，工作接地的电阻值应不大于4欧姆，保护线PE必须采用绿/黄双色线，严格与相线、工作零线相区别，杜绝混用；（3） 保护零先截面应不小于102的绝缘铜线，应由工作接地或配电的零线或一级漏电保护器电源侧的零线引出；（4） 施工现场使用的电气设备的数量，
13、安装及保护必须符合JGJ46-2005施工现场临时用电安全技术规范的要求；（5） 施工现场电气设备的使用与维修，必须持证上岗，并符合JGJ46-2005施工现场临时用电安全技术规范的要求；（6） 施工现场配置的配电箱和开关箱应至少配置两级漏电保护器，漏电保护器应选用电流动作型，一般状态漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时应不大于0.1S；（7） 施工现场使用开关箱严格实行“一机一闸一漏一箱”保护制，电焊机实行二级空载降压保护装置。开关电器及电器装置必须完好、无损；配电箱及开关箱应配电工专人负责设置和回收管理；（8）所有配电箱必须符合某某市有关规定，具有合格证，配好门锁，做好跨接，总配电箱、分配电箱下口应须封闭，做好油漆，露天配电箱应搭好双层防坠棚。（9）施工现场所有电机、电器、照明器具及手持电动工具的金属外壳，不带电的导电部分，做好保护接零；（10）在基坑内作业使用的电源线应专线架空引入，配电箱及开关箱做好接地接零，施工用照明及使用的行灯电压应不得超过36V；（11）带电导线必须绝缘良好，严禁搭、挂、压其它物体。周围邻近区域不得有杂物材料堆放；（12）施工现场使用的电气设备及电气装置应有专人定期检查维修，检修时必须做到：有统一组织及专人统一指挥。停电，悬挂停电标志牌及必要的接
