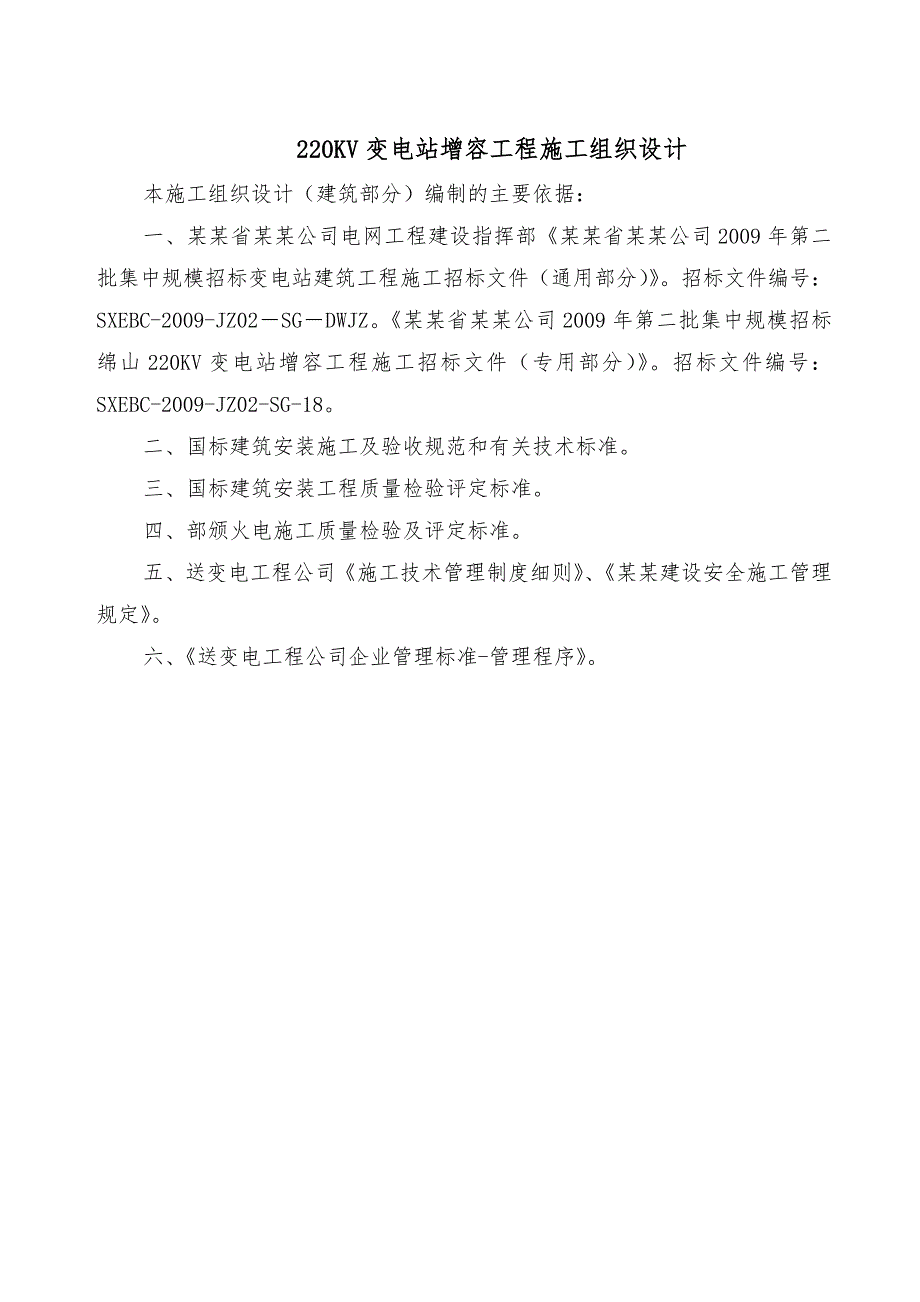

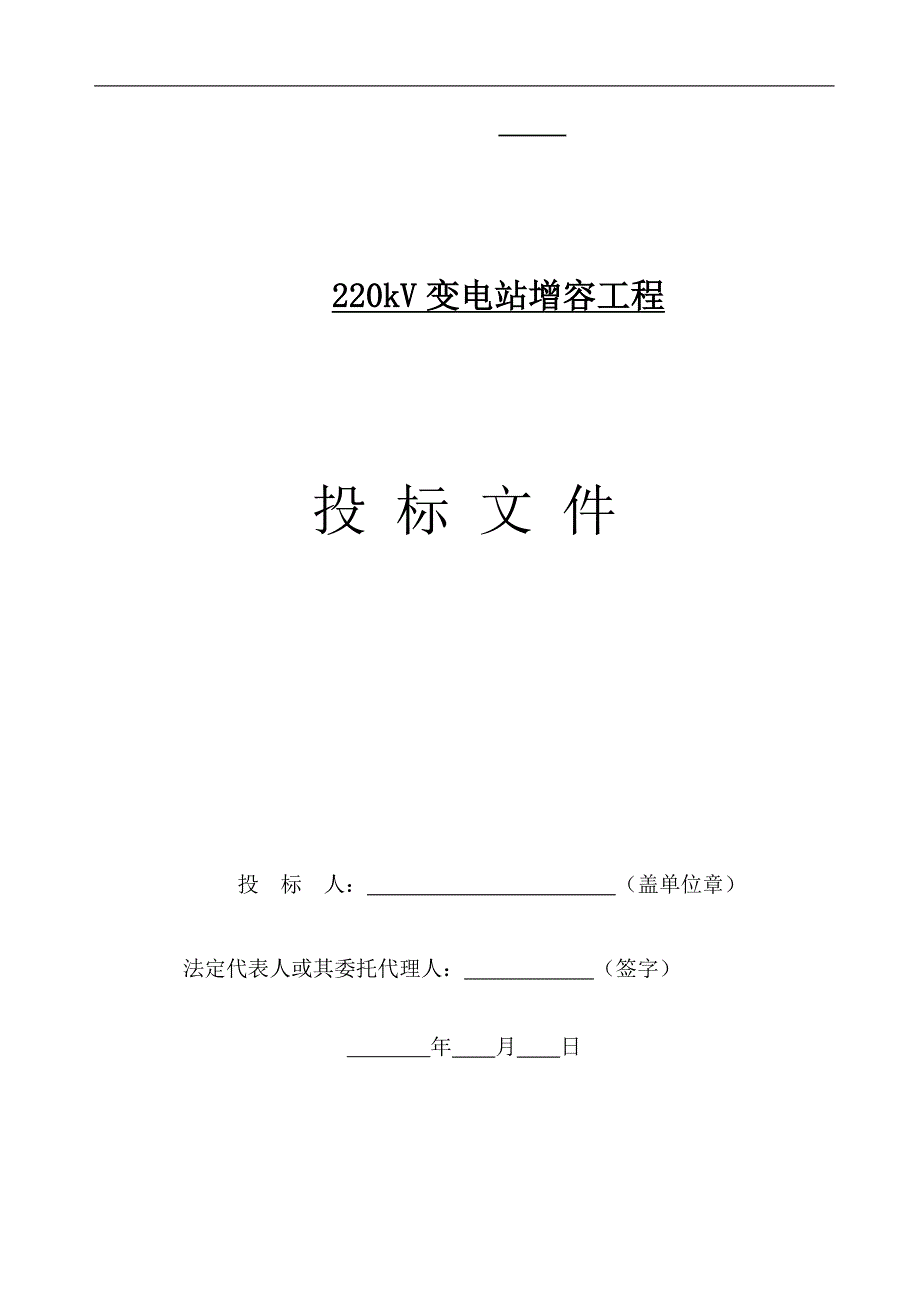

1、 220kV变电站增容工程投 标 文 件 投 标 人： （盖单位章）法定代表人或其委托代理人： （签字） 年 月 日220KV变电站增容工程施工组织设计本施工组织设计（建筑部分）编制的主要依据：一、某某省某某公司电网工程建设指挥部某某省某某公司2009年第二批集中规模招标变电站建筑工程施工招标文件（通用部分）。招标文件编号：SXEBC-2009-JZ02SGDWJZ。某某省某某公司2009年第二批集中规模招标绵山220KV变电站增容工程施工招标文件（专用部分）。招标文件编号：SXEBC-2009-JZ02-SG-18。二、国标建筑安装施工及验收规范和有关技术标准。三、国标建筑安装工程质量检验评
2、定标准。四、部颁火电施工质量检验及评定标准。五、送变电工程公司施工技术管理制度细则、某某建设安全施工管理规定。六、送变电工程公司企业管理标准-管理程序。目 录1、 工程概况及特点11.1工程概况11.2工程特点32、 施工现场组织机构32.1组织机构关系图32.2工程主要负责人简介33、 施工现场总平面布置图43.1现场平面布置图43.2现场平面布置图说明44、 施工方案44.1施工准备54.2施工工序总体安排94.3主要工序和特殊工序的施工方法94.4冬季施工方案95、 工期及施工进度计划135.1工期规划及要求145.2施工进度横道图145.3施工进度网络图145.4施工进度网络图说明14
3、5.5确保工期所采取的措施145.6主要安装设备及材料供应计划156、 质量目标、质量保证体系及技术组织措施156.1质量目标156.2质量管理组织机构及主要职责166.3质量管理措施196.4质量管理及检验标准236.5质量保证技术措施247、 安全目标、安全保证体系及技术组织措施257.1安全管理目标257.2安全管理组织机构及主要职责267.3安全管理制度及办法327.4安全组织技术措施347.5针对本工程特点,分析安全薄弱环节,似将采取的技术措施347.6重要施工方案和特殊施工工序的安全过程控制358、 环境保护及文明施工368.1环境保护368.2加强施工管理、严格保护环境378.3
4、文明施工的目标、组织机构和实施方案408.4文明施工考核、管理办法429、 计划、统计和信息管理439.1计划、统计报表的编制与传递439.2信息管理441 工程概况及特点1.1 工程概况1.1.1 工程简述工程名称： 220kV变电站增容工程招标单位：某某省某某公司投标单位：招标代理机构：设计单位：建设地点：承包方式：包工、部分包料计划开工日期：2009年3月10日计划竣工日期：2009年6月30日本扩建工程在原场地内进行，无新征地。本期为主变增容改造工程，即将原两台 150MVA主变压器改造为180MVA主变压器。变电站施工所需的三大材料和主要设备均附近公路运输进场；施工所需的地方材料，主
5、要依靠其附近现有的公路并利用汽车运输进场。本工程项目部生活区及施工队生活区到附近村内租用，施工用地到变电站旁边租用。1.1.2 变电站土建扩建规模扩建内容:本期为主变增容改造，土建部分改造及新建内容如下。拆旧建新内容：主变基础及油池2台；220KV主变架构及基础2组；35kV母线桥支架共30m长；中性点支架共4支、4m高；配套控制箱、端子箱、电源箱基础；限流电抗器基础2组；35kV进线架构7.3m高,共6跨，5m长钢梁6根，7.3m高爬梯4根；220KV、110KV主变进线间隔的挂线钢梁各2根。新增0.4x0.4电缆沟22m，另外需改造1.0x1.0m电缆沟30m长。由于35kV配电室增加两台
6、开关柜，土建需增加10号槽钢30m长，电缆沟改造30m长。恢复硬化地面200m2，范围为设备支架四周各1m范围，做法同一期工程。地基处理:地基处理：换3:7灰土进行处理，本期更换的架构基底下换3：7灰土2m，要求压实系数不小于0.97，宽出基础1.0m,设备支架换1m,宽出基础0.5m。共计600m3。地基处理开挖基础时需考虑防护措施。水工部分:水工专业设计内容为扩建主变的消防及事故排油管道的设计。本次1#、2#主变扩建仍采用排油充氮。主变事故排油通过D2196焊接钢管排至站内原有地下事故油池，事故油池的废水则通过管道排至雨水管道与原站内雨水一起排出。1.1.3 工程承包范围（1） 本次投标未
7、包括的范围：不招标项目：火灾报警装置、视频系统设备安装（不包括电缆埋管）、站內通信、远动。（2） 承包范围绵山220kV变电站增容工程施工招标文件中全部建筑工程。1） 全部招标项目中的安装、调试、维护、保修、验收、移交、配合整套系统调试和参加联合试运行。2） 自购设备、材料的采购、运输及保管。3） 招标方提供的设备、材料自交接地点至施工现场的运输和保管。参加设备监造。4） 站区照明（含电缆）、接地（不含设备接地）计入建筑招标工程量。5） 火灾报警装置、视频系统设备安装费用不包含在本次招标范围内。6） 不招标项目：进站道路、站外排水、站外给水、施工电源、绿化、普探、消防设备、材料、地基处理（不含
8、换灰土地基处理）。1.2 工程特点施工特点：施工期间均在站区带电情况下进行，就必须严格管理施工人员遵守现场施工秩序；施工用电为从变电站接出；施工用水从变电站深井泵房内引出；现场施工时应对变电内部原有的设备保护到位。本工程的工程量不大，主要线路并不突出。施工内容是主变区、220KV架构及设备区、110kV设备区、35KV架构及设备区、电容电抗器区、电缆沟道及地面硬化；并应注意周围环境的保护。2 施工现场组织机构2.1 组织机构关系图公司经理 副 经 理总 工项目经理机械租赁处物资供应部质量管理部工程部安全监察部计划经营部人力资源部经理工作部项目总工技术组质保组安监组物供组计经组试验组吊装队土建队
9、指挥线 业务指导线2.2 工程主要负责人简介项目经理简介（简历及资质见附表）冀建宏：男，45岁，中级工程师，1985年参加工作，大学学历，从事土建专业25年，具有建设部颁发的建造师资质，自参加工作以来，亲自承建了文水220kV变电站新建工程、朔州怀仁220kV变电站新建工程、大同灵丘220kV变电站新建工程、娄烦220kV变电站新建工程等多个土建工程项目的施工，有丰富的土建工程理论和施工管理工作的实践经验。项目总工程师简介（简历及资质见附表1）王新宇：男，39岁，高级工程师，1991年参加工作，大学学历，从事土建专业18年，参加工作以来，一直从事土建工程技术工作。对某某工程土建技术有着丰富的理
10、论和实践经验。从事过杨家堡220kV变电站、灵丘220KV变电站、代县110KV变电站、交口220KV变电站、太原阳曲220KV变电站等多项工程。3 施工现场总平面布置图3.1 现场平面布置图：见附图(一)3.2 现场平面布置图说明3.2.1 现场施工条件本期施工区临时用地需在围墙外进站道路南侧和北侧另租。3.2.2 施工电源由变电站内部配电箱将施工用电引至甲供变压器的配电室内，设一个一级配电总盘，再从总盘分别向材料加工场地引二级配电盘，施工低压线路分别设置，施工电源线均为直埋电缆VLV22310+26，埋深0.6米。过路部分架设高6米，站区内设电源箱3个，内装漏电型空气开关及刀闸等器件，容量
11、应满足施工要求。3.2.3 施工水源施工用水从变电站深井泵房内引入，设一水表井，安装供水总阀门。再分别接入材料加工厂和施工现场，材料加工场地设临时水箱1个，施工现场设临时水箱2个，供水管主管规格为DN50硬质塑料管。供水管明铺，并采取保温措施。搅拌站处安装一水箱，储存施工用水。3.2.4 现场临时建筑包括项材料库区、钢筋加工场、搅拌站等。为保证创建一个文明的施工现场。以上临时建筑及堆土和砂、石拌合场均考虑在站外租地。项目部和施工队生活区到附近村庄租房。站区五牌二图齐全。材料库区、钢筋加工厂、搅拌站设在进站道路南侧，北侧为临时堆土场地。4 施工方案4.1 施工准备：本工程计划于2009年3月10
12、日正式开始拆除原有基础的施工，而在前期具体从以下几方面做好后期施工准备工作。4.1.1 施工技术资料（1） 根据本工程的特点，要和设计单位、监理单位、建设单位协商好图纸出版计划。根据出版图纸，及时编制各单位工程的施工技术措施，及时提交监理工程师进行审批。（2） 及时配备本工程所要求的现行规范、规程及有关技术资料。（3） 及时做好施工图会审工作。（4） 在编制各单位工程施工技术措施的同时，及时编制架构安装施工技术措施、雨季施工技术措施、应急预案。（5） 施工所用的钢材、水泥等出厂合格证及复检报告，砂、石的复检报告及混凝土砂浆的配合比申请就绪。（6） 项目部内配备相应的P3、CAD制图、广联达等软
