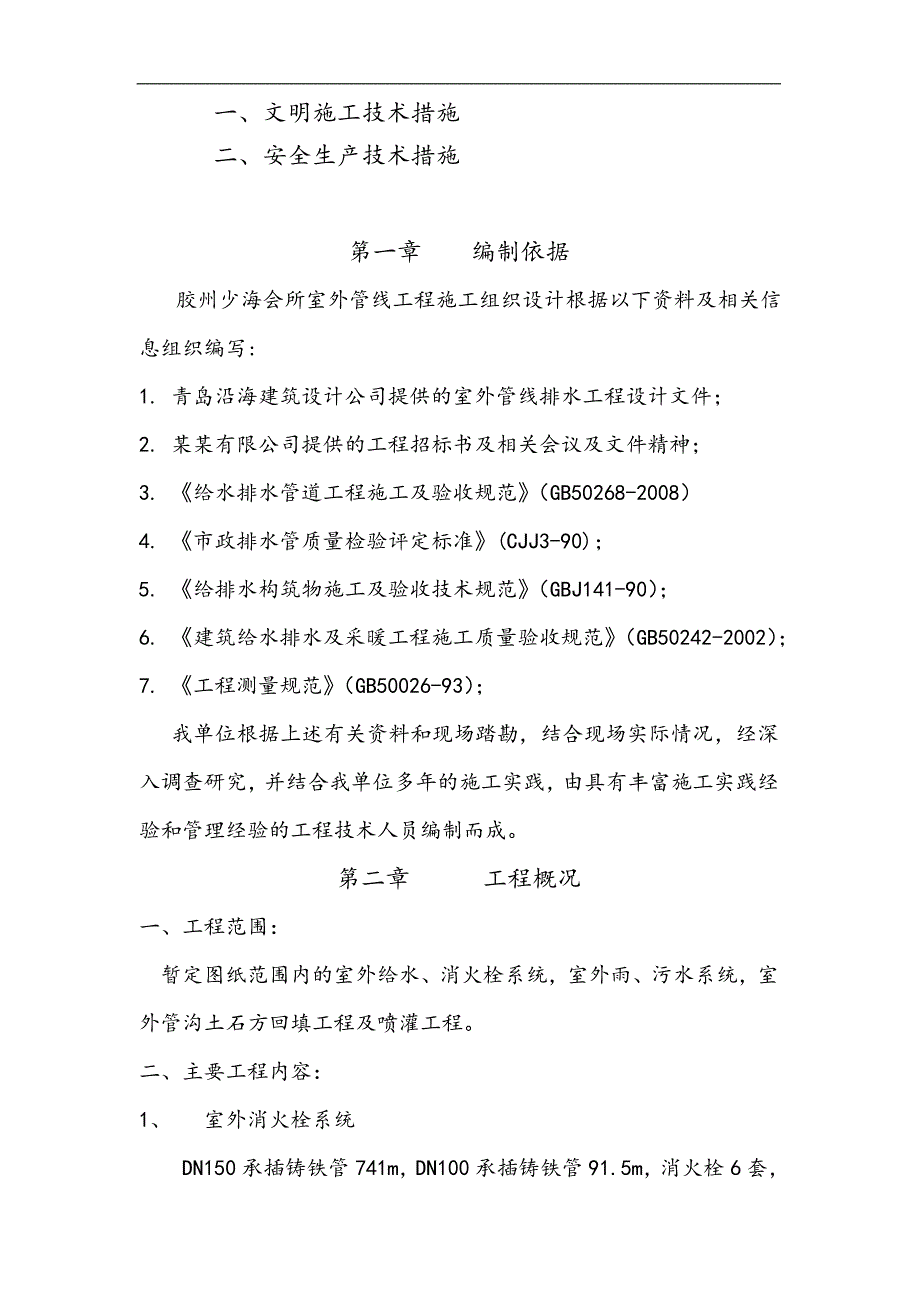

1、某某有限公司室外给、排水工程施工组织设计某某工程有限公司目录第一章 编制依据第二章 工程概况一、 工程范围二、 主要工程内容 三、水文地质条件第三章 工程目标第四章 施工组织机构及施工进度计划一、 施工组织架构二、 施工进度计划第五章 施工方案及施工准备一、总体施工工艺流程图二、 施工前准备工作第六章 主要施工方法和施工工艺一、 排水工程施工二、 给水工程施工三、 消防及室外喷淋工程施工第七章 工程质量目标设计一、质量目标二、质量保证体系三、质量保证措施第八章 文明施工,安全生产保证措施一、文明施工技术措施二、安全生产技术措施第一章 编制依据 胶州少海会所室外管线工程施工组织设计根据以下资料及
2、相关信息组织编写:1. 青岛沿海建筑设计公司提供的室外管线排水工程设计文件；2. 某某有限公司提供的工程招标书及相关会议及文件精神；3. 给水排水管道工程施工及验收规范（GB50268-2008）4. 市政排水管质量检验评定标准(CJJ3-90)；5. 给排水构筑物施工及验收技术规范（GBJ141-90）；6. 建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）；7. 工程测量规范（GB50026-93）； 我单位根据上述有关资料和现场踏勘，结合现场实际情况，经深入调查研究，并结合我单位多年的施工实践，由具有丰富施工实践经验和管理经验的工程技术人员编制而成。第二章 工程概况一、
3、工程范围：暂定图纸范围内的室外给水、消火栓系统，室外雨、污水系统，室外管沟土石方回填工程及喷灌工程。二、主要工程内容：1、 室外消火栓系统DN150承插铸铁管741m，DN100承插铸铁管91.5m，消火栓6套，DN150法兰阀5个，DN100法兰阀2个，检查井6座。2、 室外给水系统DN100承插铸铁管646.3m，DN100法兰阀4个，水表1组，检查井4座，水表池1座，挖土方720m3 ，基础垫层103 m3 ，回填土617 m3 ，土方外运103 m3 。3、 室外雨水系统DN400塑料管147.3，DN300塑料管1173.5，DN200塑料管197.26, 检查井57座,雨水口44座
4、。4、 室外污水系统DN300塑料管5.8，DN200塑料管851.8，DN150塑料管20.6，DN100塑料管38.2，检查井55座，化粪池1座，挖土方1676m3 ，基础垫层239 m3 ，回填土1437 m3 ，土方外运239m3 。5、 室外喷灌系统De110塑料管651.69，De90塑料管343.69，De75塑料管385.53，De63塑料管129.32，De50塑料管602.6，De40塑料管2973.28，De25塑料管1608.96，喷头290个，DN32取水阀54个，DN100法兰阀门1个，DN75法兰阀门26个，DN25螺纹阀门13个，阀门井26座，检查井1座，挖土方
5、、回填土994 m3 。三、水文地质条件：本工程由于离海较近，地下水位较高，同时施工区域较大面积，皆回填施工。故在施工过程中，密切注意地下水位及地基基础状况。 1、如在施工过程中出现较多地下水将采取措施集中排水，避免影响工程质量。2、沟槽开挖过程中如出现地质状况不尽人意，达不到设计要求。将采取灰土施工工艺。满足工程要求。 由于本工程没有详尽的水文地质资料，具体水文地质情况须待施工开挖后方能确认，进而采取进一步治理措施。第三章 工程目标一. 工程质量目标:（一）、本工程质量目标：优良工程我单位要充分发挥自身企业的优势，严格按照质量管理模式组织施工，成立过硬的项目经理部，全面履行施工合同及对甲方的
6、承诺，保证工程目标的实现。（二）、分项工程质量目经质检部门评定：达到给水排水管道工程施工及验收规范（GB50268-2008）及建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）规定的优良标准。二、工期目标:本工程工期60天,开工日期2012年2月28日,竣工日期2012年4月28日。我项目经理部将合理安排施工顺序，周密安排周计划和日计划，与业主、监理密切配合，确保工程按期完工。三、现场管理目标: 施工现场按青岛市文明安全工地标准进行布置和管理，确保工地安全文明施工。四、安全施工目标：工伤事故频率低于0.2%,确保无重大伤亡事故，不死亡、不倒塌、不中毒;确保无重大管线损坏事故。
7、贯彻“安全第一，预防为主”的安全生产方针，坚持管生产必须管安全的原则。第四章 施工组织机构及施工进度计划一、 施工组织机构为保证工程能按质、按量、按期完成, 成立胶州少海会所室外管线工程项目经理部,强化施工现场的组织管理工作。二、 施工进度计划 （一）、施工进度总体控制 1本工程的工期相当紧迫，为60天，为保证工程按期完工，首先必须合理紧凑地安排工程流水施工，这是本工程工期的关键控制点。为此，我项目经理部组织两支施工作业队伍进行室外管线工程的连续施工，以保证工程的按期完成。 2本工程的路宽十米，渠箱位于路中央，故离渠箱边线5m修施工临时便道。3施工前先在施工范围两侧各开挖一条排水沟，以保证基坑
8、开挖后不被雨水浸泡。4本工程的施工前期预设两个施工作业面，在施工中后期设四个作业面，具体安排如下：41第一施工作业面为0+0350+135渠箱工程，第二施工作业面为0+1350+260渠箱工程。42 第三施工作业面为0+0070+120路床、路基及路面工程，第四施工作业面为0+1200+255路床、路基及路面工程，这两作业面在渠箱完成50m左右时开始。 （二）、施工进度横道图为保证本工程的按期完工，我项目经理部人员对本工程精心统筹，合理安排，科学组织，并根据现有人力物力资源和现场施工条件等情况编制了本工程的进度控制图，详见施工进度横道图。第五章 施工方案及施工准备为保证工程的顺利进行和各项目目
9、标的实现，我项目经理部有关人员将对本工程进行科学、合理的组织和管理，对工程的进度、质量、安全做好各种技术保证措施；对施工材料的使用、施工机具的安排等问题进行良好的部署和协调。一、 总体施工工艺流程图 施工准备 基坑开挖 排水管道施工 渠箱工程施工 零星工程 管坑回填 回填石屑 路基施工 6%水泥石屑稳定拌和 砼路面结构施工 C35#水泥混凝土拌和 竣工验收、清场、退场二、 施工前准备工作（一） 、施工现场准备工作1施工现场交通本工程将修建交通便道进行物料运输，从而使本工程的交通较为便利。2施工用水、用电开工前，由我项目经理部与当地相关人员联系，就近提供共300千瓦的电源，沿线布置供电线路连通各
10、施工点。同时我项目经理部在施工现场自己配备两台75千瓦的发电机组，以备突然停电或是用电高峰期的不时之需，以保证施工用电。施工用水亦是向当地借用。另在我项目经理部驻地设置排水边沟，将生活污水排入污水沉淀池中。（二）、材料供应1本工程所需的所有材料在进场前均须经过严格的质量检查，不合格材料一律不得进入施工现场。2我项目经理部根据工程实际进度计划编制材料需用计划，各种材料的进场按照已编定的材料需用计划进场，并按指定的材料堆放点堆放。同时做好材料的保护工作，以防材料在施工现场出现损坏或损耗现象。（三）、技术准备工作1、 图纸会审及技术交底工程开工前，在项目总工程师的组织下，集中项目部有关技术人员仔细审
11、阅图纸，将不清或不明的问题及时汇总会知业主、监理和设计人员及时解决。我项目经理部将严格按有关程序，组织技术交底，由项目经理部技术负责人向班组交底，做到项目部全体人员均熟悉本工程的技术要点、设计意图和施工技术规范的内容。2、施工组织设计的编制由项目经理部技术负责人编制该工程的施工组织设计方案，该方案被审批同意后以该方案作为本工程施工的指导性文件。3、测量放线工作开工前，由我项目经理部有关人员联系规划局做好测量控制点的交接工作，并按规范进行复测，同时建立测量控制网，确定道路中线和施工红线和施工放样测量。积极与建设单位、设计院联系，熟悉本工程的各项要求和任务，并及时向有关管理人员传达；（四）、其他准
12、备工作1、 做好沿线的地下管线（道）的探测与保护工作，以防对工程的进程产生不必要的影响；2、 按施工总平面图及结合工地现场情况，及时搭设施工所需的临时设施，注意防火、防漏电等安全问题；3、根据施工计划，组织施工操作人员进场，并对他们进行相关的岗前培训和三级安全教育。第六章 主要施工方法和施工工艺一、排水工程施工施工准备（一）、施工工艺流程图打钢板桩基坑开挖基坑支护管道基础管道安装砼管供应水泥砂浆搅拌砌检查井回填石屑至管顶30cm拆管顶支撑基坑回填拨钢板桩支管、进水井施工清场（二）、主要施工方法 1、测量放线11 组织测量技术人员按规划局提供的测量控制点进行复测，复核无误后建立工程测量控制网，对
13、工程进行点面相结合的测量控制。12 进行施工放样测量，定出管道中线及井位置并定出水准基准点作为整个工程的控制点。每次测量均要闭合，严格控制闭合误差。13 井面标高应平路面。2、沟槽开挖21 沟槽开挖前应要求各有关管线部门提供地下管线情况，并结合人工开挖勘察，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。22 施工时在人行道边设置临时排水沟，以保证排水通畅，以保证开挖基坑不被雨水浸泡而造成基坑的质量问题。在基坑开挖时须在沟槽外两侧筑小土堤截水，以防地表水倒灌入施工沟槽内。沟槽内两侧设排水沟和集水井，用碎石填充，当地下水丰富或遇雨天时用抽水机抽水，以保证基坑不被水浸泡。
14、23 本工程的沟槽深度为25米，对土质良好地段采用1：1放坡开挖。开挖时用挖掘机进行，人工配合。沟槽开挖土方调至填方区填土或用自卸式汽车外运弃土。在开挖前，沟槽的断面、开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。在挖土过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移误差符合规范要求。为保证槽底土壤不被扰动、破坏或超挖，用机械挖土至设计标高高2030cm后改用人工挖土和平整。开挖要保证连续作业，分段开挖，每段10m20m，以防止土方塌方出现安全事故。24 在软土地段采用放坡与钢板桩支护结合开挖。先按1：1放坡开挖2m，再用25号槽钢进行钢板桩支护开挖。沟槽开挖断面图详见附图七。25 沟槽检查验收沟槽开挖
