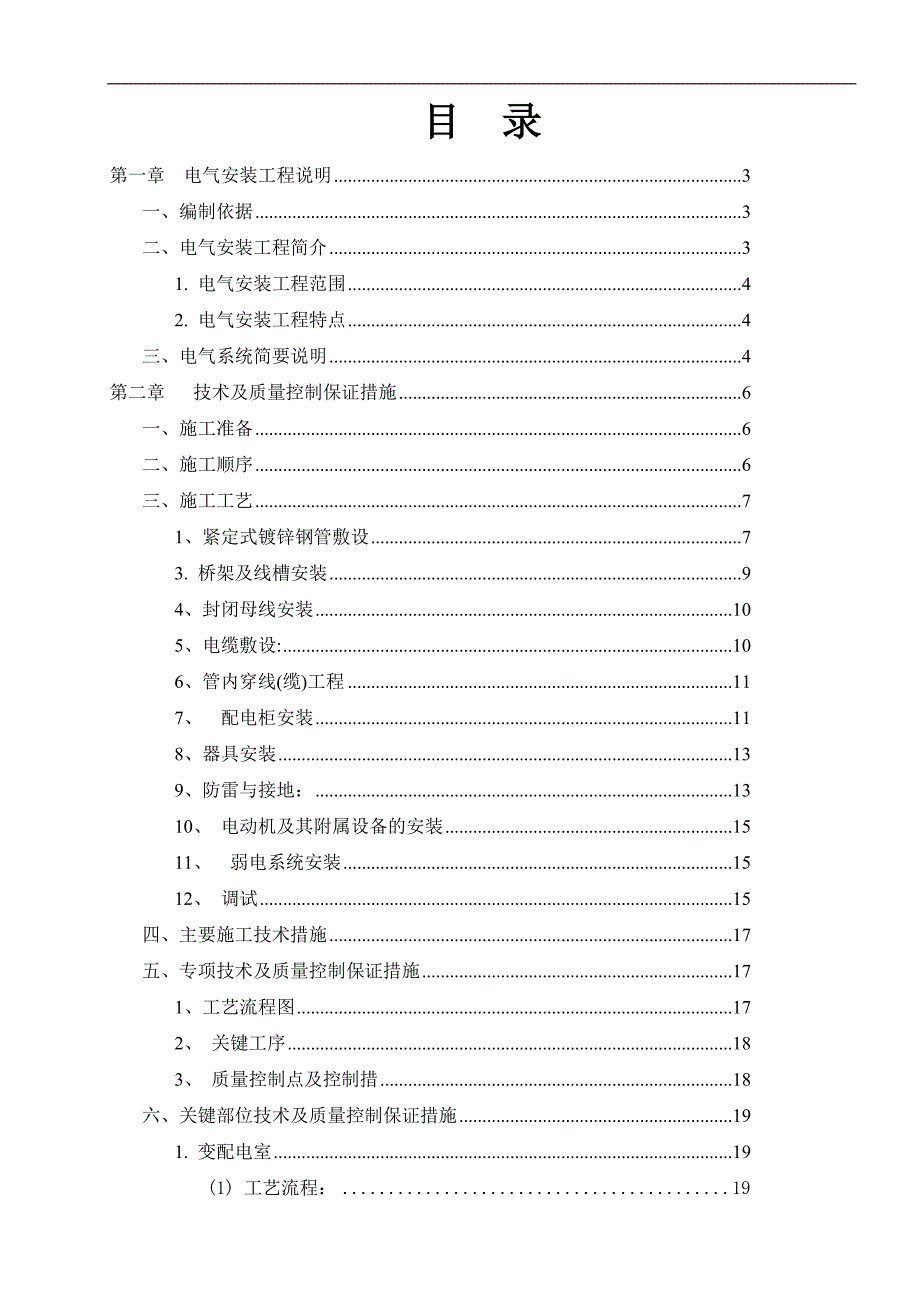

1、目 录第一章 电气安装工程说明3一、编制依据3二、电气安装工程简介31. 电气安装工程范围42. 电气安装工程特点4三、电气系统简要说明4第二章 技术及质量控制保证措施6一、施工准备6二、施工顺序6三、施工工艺71、紧定式镀锌钢管敷设73. 桥架及线槽安装94、封闭母线安装105、电缆敷设:106、管内穿线(缆)工程117、 配电柜安装118、器具安装139、防雷与接地：1310、 电动机及其附属设备的安装1511、 弱电系统安装1512、 调试15四、主要施工技术措施17五、专项技术及质量控制保证措施171、工艺流程图172、 关键工序183、 质量控制点及控制措18六、关键部位技术及质量控

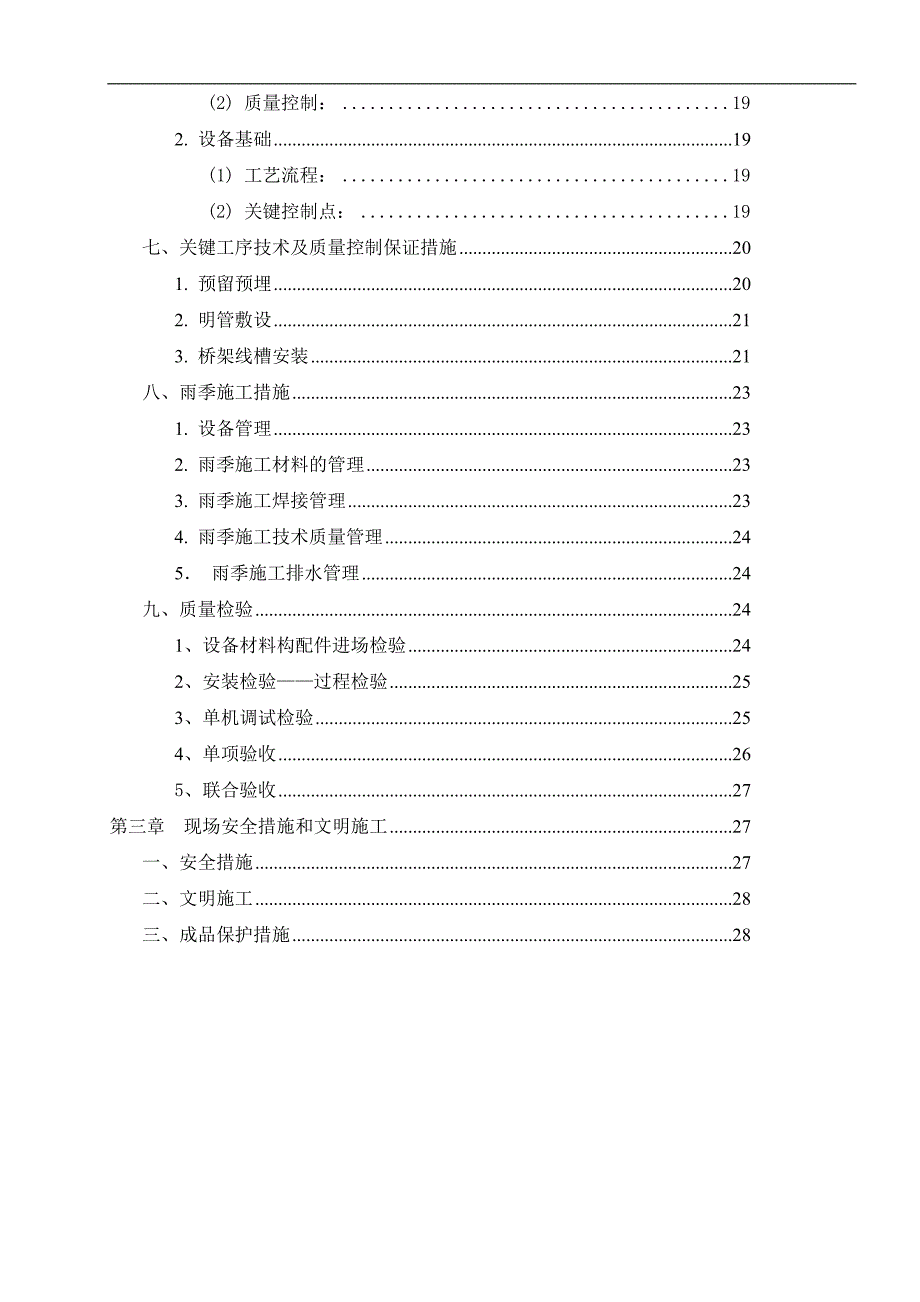

2、制保证措施191. 变配电室19(1) 工艺流程：19(2) 质量控制：192. 设备基础19(1) 工艺流程：19(2) 关键控制点：19七、关键工序技术及质量控制保证措施201. 预留预埋202. 明管敷设213. 桥架线槽安装21八、雨季施工措施231. 设备管理232. 雨季施工材料的管理233. 雨季施工焊接管理234. 雨季施工技术质量管理245 雨季施工排水管理24九、质量检验241、设备材料构配件进场检验242、安装检验过程检验253、单机调试检验254、单项验收265、联合验收27第三章 现场安全措施和文明施工27一、安全措施27二、文明施工28三、成品保护措施28第一章 电

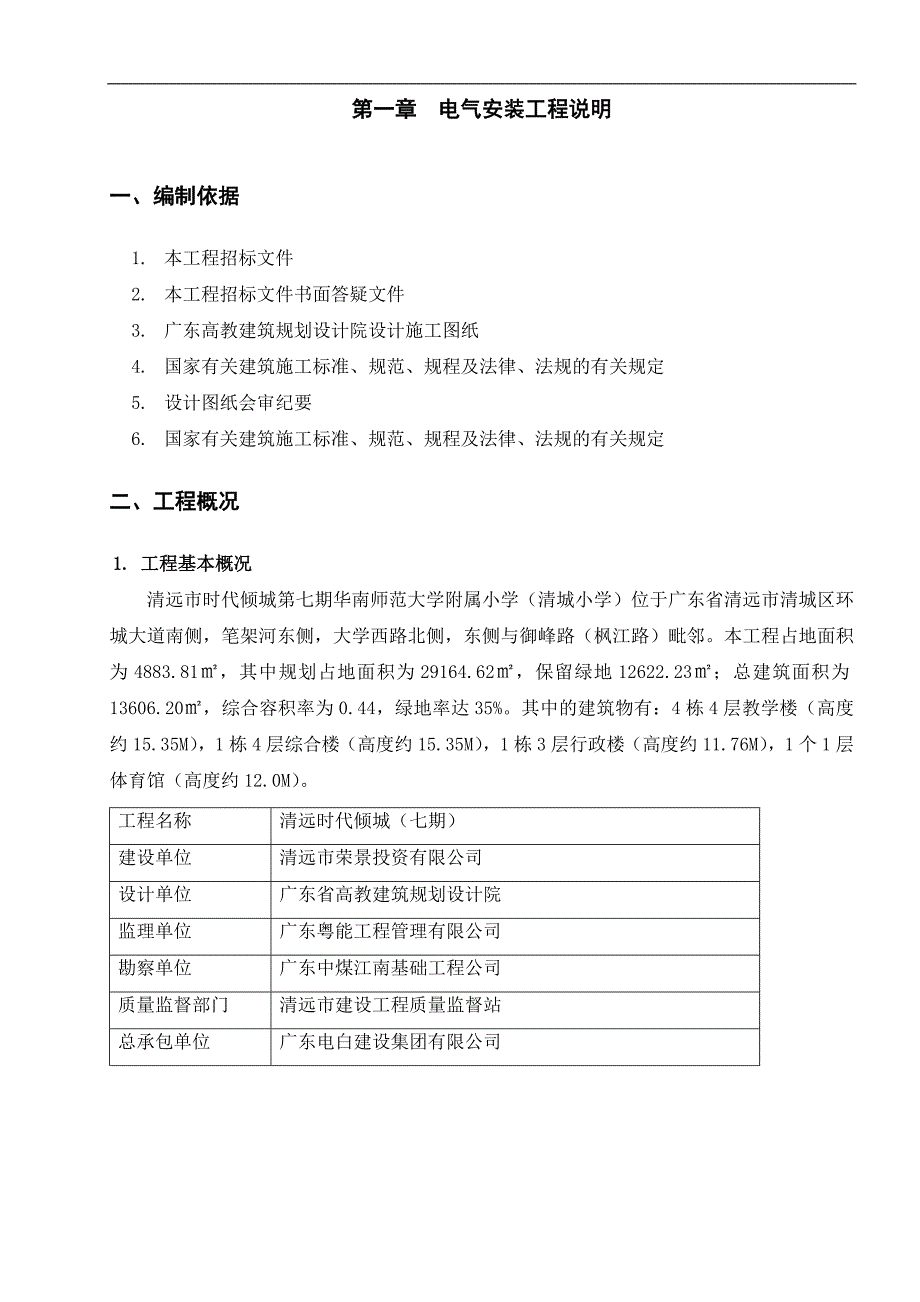

3、气安装工程说明一、编制依据1. 本工程招标文件2. 本工程招标文件书面答疑文件3. 广东高教建筑规划设计院设计施工图纸4. 国家有关建筑施工标准、规范、规程及法律、法规的有关规定5. 设计图纸会审纪要6. 国家有关建筑施工标准、规范、规程及法律、法规的有关规定二、工程概况1. 工程基本概况清远市时代倾城第七期华南师范大学附属小学（清城小学）位于广东省清远市清城区环城大道南侧，笔架河东侧，大学西路北侧，东侧与御峰路（枫江路）毗邻。本工程占地面积为4883.81，其中规划占地面积为29164.62，保留绿地12622.23；总建筑面积为13606.20，综合容积率为0.44，绿地率达35%。其中的
4、建筑物有：4栋4层教学楼（高度约15.35M），1栋4层综合楼（高度约15.35M），1栋3层行政楼（高度约11.76M），1个1层体育馆（高度约12.0M）。工程名称清远时代倾城（七期）建设单位清远市荣景投资有限公司设计单位广东省高教建筑规划设计院监理单位广东粤能工程管理有限公司勘察单位广东中煤江南基础工程公司质量监督部门清远市建设工程质量监督站总承包单位广东电白建设集团有限公司2. 结构设计概况建筑布局本工程中行政楼正面面向御峰路，位于其后的4栋教学楼以及1栋综合楼，1个体育馆两两平行往西北方向延伸。结构类型框架柱建筑标高0.000黄海高程15.15M结构安全等级一级地基基础等级甲级设计使
5、用年限50年建筑类别多层公共建筑抗震设防烈度六度抗震等级三级屋面防水等级建筑耐火等级二级楼 栋 号基本情况6#栋、7#栋、8#栋、9#栋、10#栋11#栋（行政楼）5#栋（体育馆）建筑面积（）9680.792799.591576.86首层层高均为3.8M（8#，10#架空）办公区3.8M门厅，阶梯教室7.6M12M标准层24层层高为3.8M3.8M层数4层3层1层建筑总高度15.35M (大屋面)20.4M (楼梯间面)14.4M （架构面）16.2M (楼梯间面)12M(网架结构面)单层面积（）2993.97931.991300.383.电气安装工程范围本工程电气系统包括10/0.4kV变配
6、电系统, 防雷接地系统、照明系统以及弱电系统等。4.电气安装工程特点本工程工期紧、任务重，与结构、装修施工、以及其他机电系统配合项目较多。三、电气系统简要说明本工程电气系统包括配电系统, 防雷接地系统、照明系统以及弱电系统等。用电电源均引自设在公用电房的低压配电屏，采用电缆穿桥架沿梁底敷设引入至配电总箱，楼梯照明及电梯配电用电电源均引自小区发电机房及小区公用电房的低压配电屏，采用电缆穿桥架沿梁底敷设引入至配电总箱，消防负荷在最末一级配电箱处切换外，其他二级负荷均在发电机房或小区自备电房低压配电屏处整体切换。本工程消防系统设施电源,应急照明及消防水泵、生活水泵等负荷按一级负荷配电，无二级负荷配电
7、，其他按三级负荷配电，本工程为一类建筑，应采用低烟无卤电线电缆，高压电缆选用ZRYJV-10KV高压电力电缆，380/220V低压配电回路中,使用的绝缘导线,其额定电压应不低于500V,电力电缆的额定电压应不低于 1000V。低压干线出线电缆选用ZRYJV型阻燃交联聚氯乙烯电力电缆；消防水泵,消防电梯，排烟及正压送风机等确保供电干线选用NHYJV型耐火交联聚氯乙烯电力电缆。电缆明敷在桥架上，普通电缆与应急电源电缆应分设桥架或采取隔离措施，在竖井内距离应大于300mm或采用隔离措施。若不敷设在桥架上，应穿热镀锌钢管(SC)敷设。SC32及以下管线暗敷，SC40及以上管暗敷。消防设备供电电缆明敷时
8、，应采用金属管或金属线槽上涂防火涂料保护。除消防设备支线选用NHBV型导线外，其它回路支线均选用ZRBV型导线，至污水泵出线选用防水型电缆，穿热镀锌钢管暗敷。控制线为ZRKVV型控制电缆，与消防有关的控制线为NHKVV型控制电缆。应急照明支线应穿热镀锌钢管暗敷在楼板或墙内，由顶板接线盒至吊顶灯具一段线路穿钢质（耐火）波纹管（或普利卡管），普通照明支线穿PVC阻燃管暗敷在楼板或吊顶内；机房内管线在不影响使用及安全的前提下，可采用热镀锌钢管、金属线槽或电缆桥架明敷设。本建筑属二类防雷建筑物。利用建筑结构基础做防雷接地体，利用柱内钢筋作为引下线，将基础钢筋及柱内两条主筋到天面防雷带焊接成电气通路。电
9、气设备的保护接地、弱电设备的工作接地等与防雷接地共用接地体，考虑到综合接地的要求，接地电阻要求不大于1，施工后应采用500兆欧接地电阻摇表进行实测，若不满足要求则增设人工接地体至满足要求。为防止直击雷，在建筑物屋面上装设10热镀锌圆钢避雷带以及12热镀锌圆钢避雷短针作接闪器，整个屋面组成一个避雷网格，避雷网格不大于1010M或128M。第二章 技术及质量控制保证措施一、施工准备劳动力使用计划电 工电焊工安装工杂 工合 计4人2人6人6人18人熟悉图纸资料，弄清设计图的设计内容，对图中选用的电气设备和主要材料等进行统计，注意图纸提出的施工要求。准备施工机具材料。考虑与主体工程和其它工程的配合问题
10、，确定施工方法，不要破坏建筑物的强度和损伤建筑物的美观。做好技术交底，施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。必须熟悉有关电气工程的技术规范。 准备阶段流程图如下： 看图 图纸会审 提出设备、材料、加工件计划 验收入库和保管 提出设备、材料费用 编制施工技术方案 施工机具和设备的准备二、施工顺序为了缩短工期、提高施工质量，合理安排各专业施工程序是非常重要的。电气专业施工程序在整个大程序的安排下，原则上是先配合土建预埋，以后下面结构施工完毕的部分设备安装和上面结构预埋预留同步进行。预埋工作紧跟土建施工进度，同时施工中还考虑小流水作业。预埋管线 清理线盒、管路 穿
11、线 器具安装电气施工工序网络图 配合土建结构预埋 竖井内桥架安 施工准备 配合结构施工预埋 电缆桥梁架安装 装各层电缆敷设 各系统配线电缆敷设 各层动力照明弱电器具安装 电气调试 验收 三、施工工艺整个施工过程分三个阶段：主体配合阶段、安装阶段和调试阶段配合阶段主要工作内容有预埋线管线盒、留洞和防雷及接地系统。安装阶段主要有配电、照明系统,配合其它专业的安装。其中配合阶段配合的好坏直接影响着安装阶段。电气工程主要施工项目包括有：钢管敷设及预留洞；电缆桥架及线槽安装；封闭桥架安装；电缆敷设；管内穿线（缆）工程；配电柜安装；器具安装；防雷与接地；电动机及其附属设备的安装；弱电系统安装；调试下面分别
12、说明：1、紧定式热镀锌钢管敷设套接紧定式热镀锌钢（JDG）电线管系列产品是一种电气线路新型保护用导管。该系列产品根据我国国家标准电气安装用导管特殊要求（GB/T14823-1-93）并参照国际IEC标准和日本等国外同类技术，现行常规热镀锌钢管和薄壁钢管(国标GB50258-96)的工艺的跨接地线不采用熔焊连接，采用导线连接的方式。紧定式热镀锌电线管可不用做跨接地线，可以节省材料、人工投入，减少施工工序，缩短施工工期的特点，该工艺经中国电工产品认证委员会检验，各项性能指标均达到国家标准，具有很好的施工前景。本工艺方法一改以往的丝接式和套管焊接式连接，采用紧定式套管连接，紧定式热镀锌电线管连接将须
13、连接的管插入套管内，使用专用扳手将套管上的紧钉拧紧，直至拧断“脖颈”为止，以连接成一电线通路，而不须做跨地连接。A、工艺流程管路连接支架安装弹线定位施工准备预制加工B、操作要点1.施工准备根据施工图纸提出材料计划，列出规格、型号以及施工需用量。2.预制加工加工好各种盒、箱、弯管，采用专用弯管器煨出所需弯度。3.弹线定位在所需要的施工部位按照要求进行弹线定位，要求挂线找平、线坠找正，并且标出盒箱实际尺寸位置。4.支架安装a.吊杆预制根据测定的盒、箱位置,把管路的垂直、水平走向的延长米，按照安装标准规定的固定点间距的尺寸要求，计算确定支架、吊架的具体位置。b. 支架安装固定点的距离必须均匀，管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150500mm，中间的管卡最大距离见下表：中间的管卡最大距离参数（单位:mm）钢管名称钢 管 直 径MT1620壁厚2mmMT2532壁厚2mmMT2532壁厚2mm热镀锌电线管100015002000c. 地面固定固定方法为利用胀管将马鞍卡固定在楼板上。在地面敷设时由于行人及车辆来回走动，采用马鞍卡必须在直通管接头两头固定，没有直
