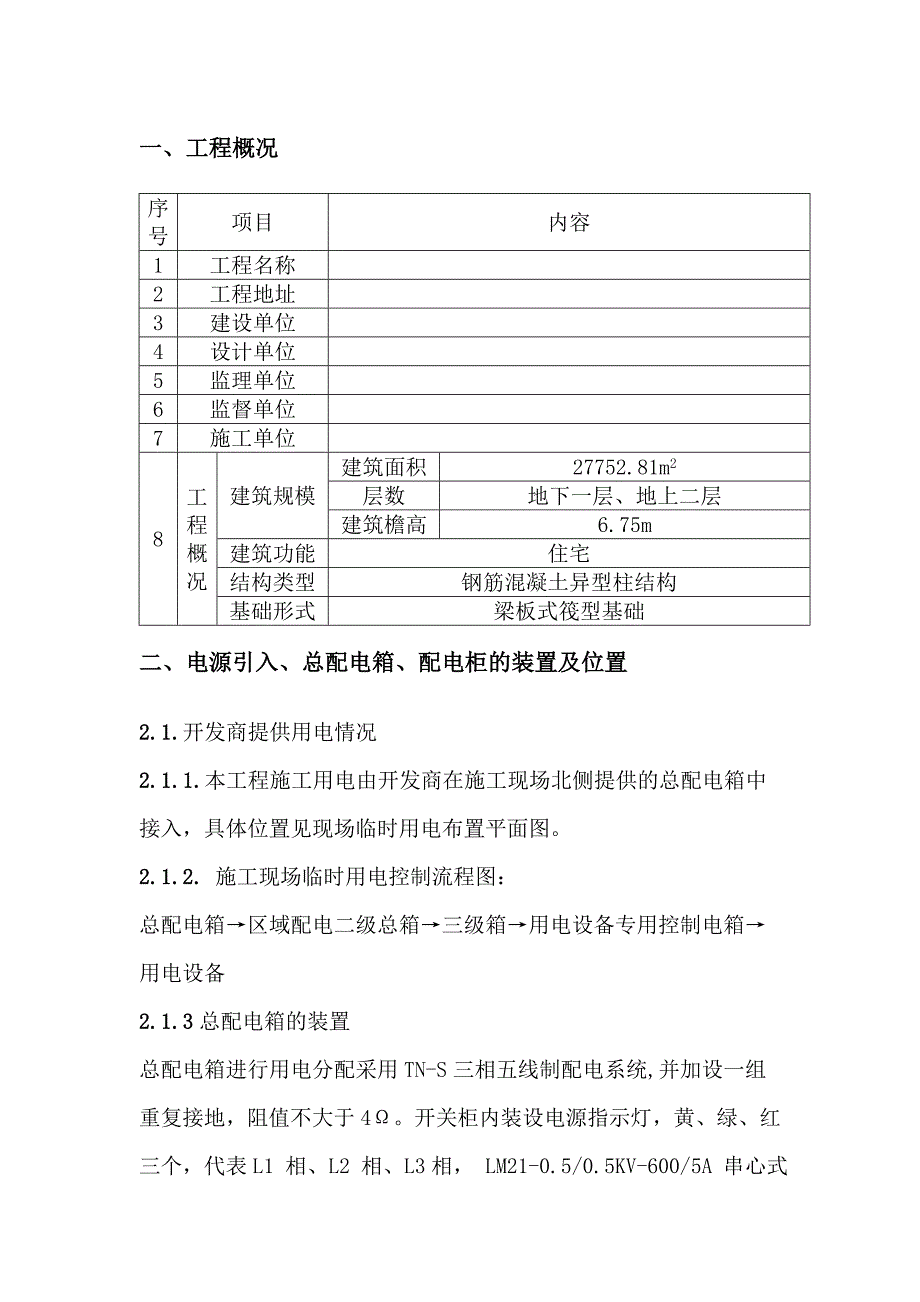

某住宅区临时用电施工方案.doc_第1页
第1页 / 共13页

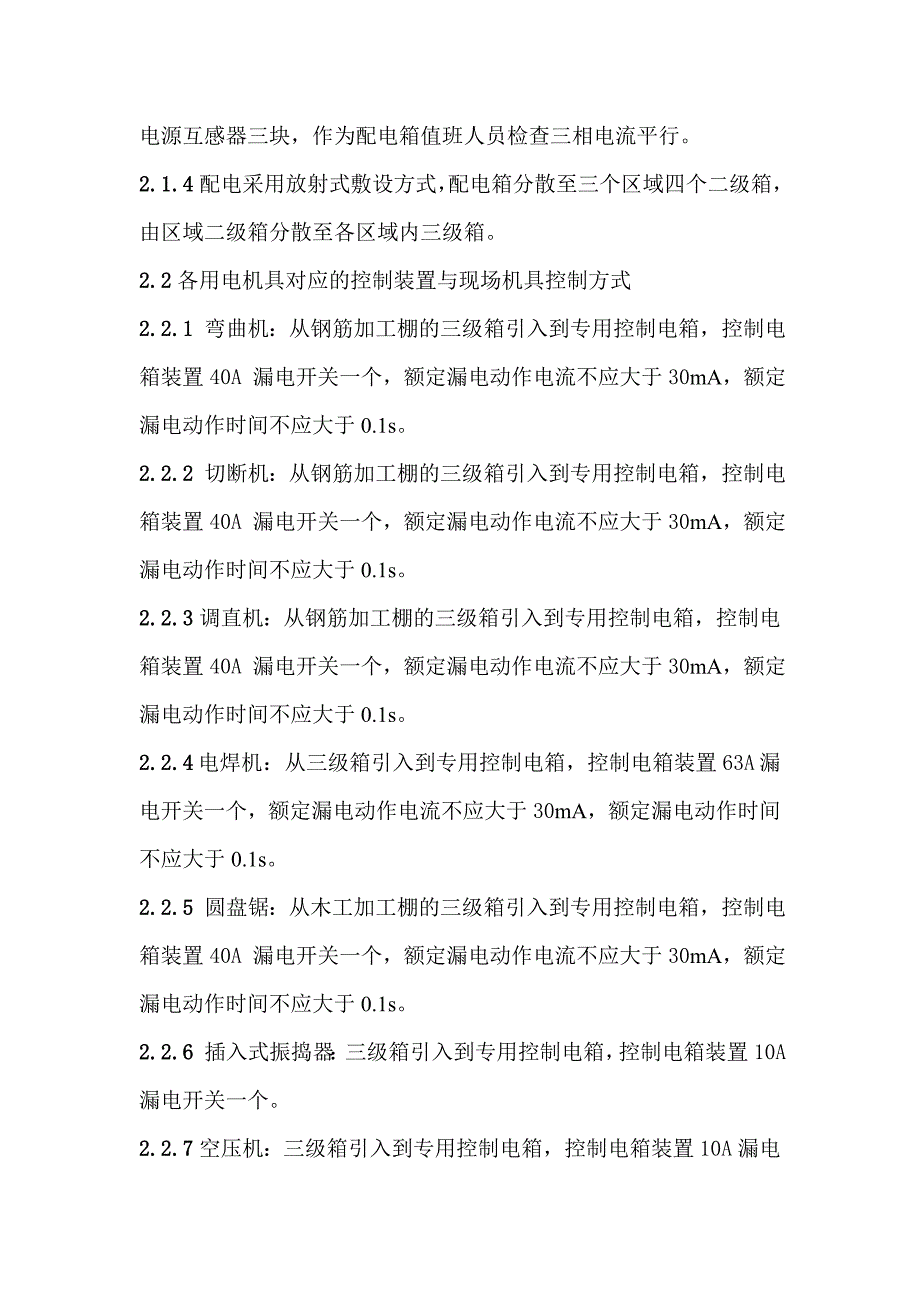

某住宅区临时用电施工方案.doc_第2页
第2页 / 共13页

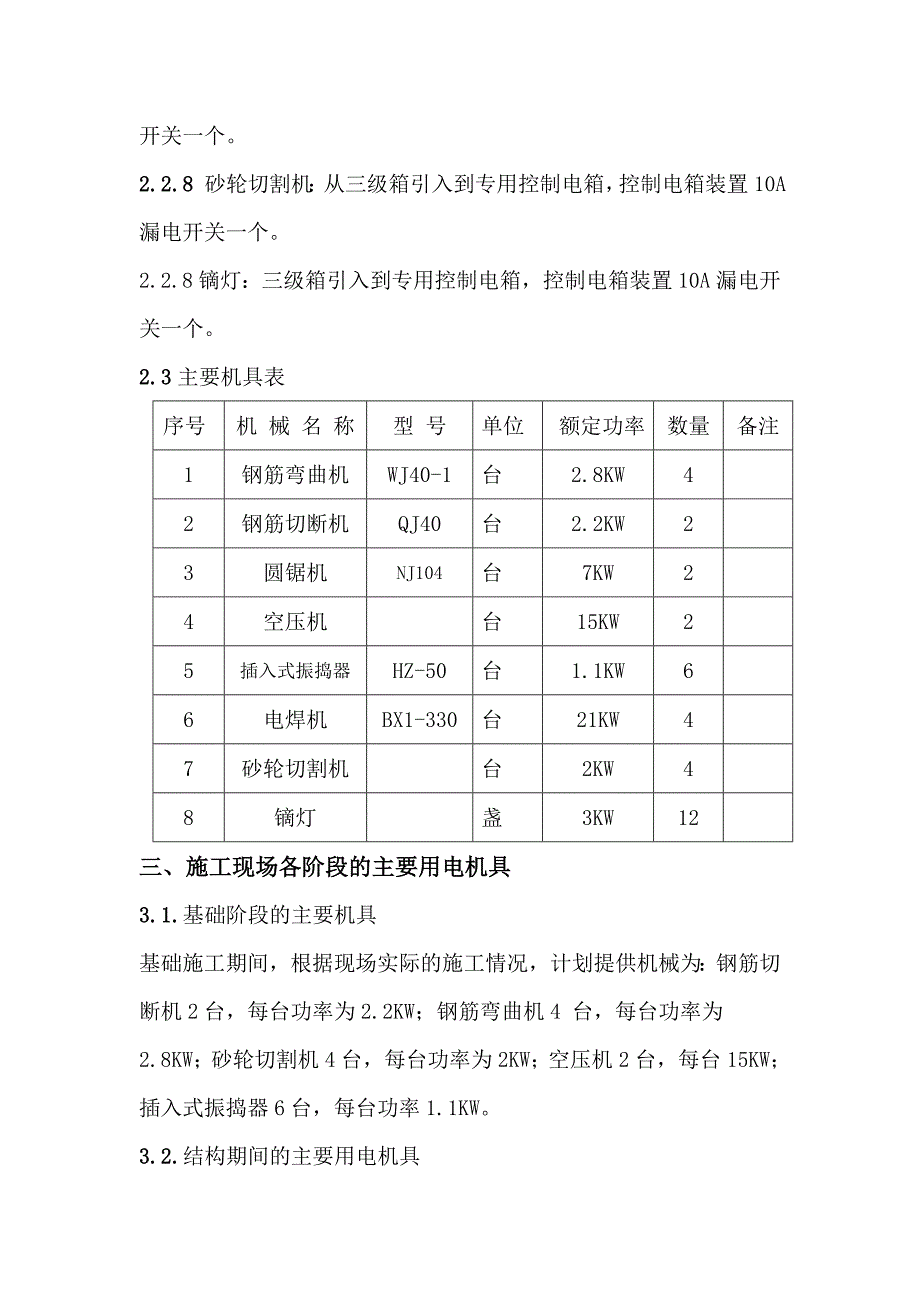

某住宅区临时用电施工方案.doc_第3页
第3页 / 共13页
某住宅区临时用电施工方案.doc_第4页
第4页 / 共13页
某住宅区临时用电施工方案.doc_第5页
第5页 / 共13页
某住宅区临时用电施工方案.doc_第6页
第6页 / 共13页
某住宅区临时用电施工方案.doc_第7页
第7页 / 共13页
某住宅区临时用电施工方案.doc_第8页
第8页 / 共13页
某住宅区临时用电施工方案.doc_第9页
第9页 / 共13页
某住宅区临时用电施工方案.doc_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《某住宅区临时用电施工方案.doc》由会员分享,可在线阅读,更多相关《某住宅区临时用电施工方案.doc(13页珍藏版)》请在第壹文秘上搜索。

1、一、工程概况序号项目内容1工程名称2工程地址3建设单位4设计单位5监理单位6监督单位7施工单位8工程概况建筑规模建筑面积27752.81m2层数地下一层、地上二层建筑檐高6.75m建筑功能住宅结构类型钢筋混凝土异型柱结构基础形式梁板式筏型基础二、电源引入、总配电箱、配电柜的装置及位置2.1.开发商提供用电情况2.1.1.本工程施工用电由开发商在施工现场北侧提供的总配电箱中接入,具体位置见现场临时用电布置平面图。2.1.2. 施工现场临时用电控制流程图:总配电箱区域配电二级总箱三级箱用电设备专用控制电箱用电设备2.1.3总配电箱的装置总配电箱进行用电分配采用TN-S三相五线制配电系统,并加设一组

2、重复接地,阻值不大于4。开关柜内装设电源指示灯,黄、绿、红三个,代表L1 相、L2 相、L3相, LM21-0.5/0.5KV-600/5A 串心式电源互感器三块,作为配电箱值班人员检查三相电流平行。2.1.4配电采用放射式敷设方式,配电箱分散至三个区域四个二级箱,由区域二级箱分散至各区域内三级箱。2.2各用电机具对应的控制装置与现场机具控制方式2.2.1 弯曲机:从钢筋加工棚的三级箱引入到专用控制电箱,控制电箱装置40A 漏电开关一个,额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s。2.2.2 切断机:从钢筋加工棚的三级箱引入到专用控制电箱,控制电箱装置40A 漏电开关一

3、个,额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s。2.2.3调直机:从钢筋加工棚的三级箱引入到专用控制电箱,控制电箱装置40A 漏电开关一个,额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s。2.2.4 电焊机:从三级箱引入到专用控制电箱,控制电箱装置63A 漏电开关一个,额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s。2.2.5 圆盘锯:从木工加工棚的三级箱引入到专用控制电箱,控制电箱装置40A 漏电开关一个,额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s。2.2.6 插入式振捣器:三级箱引入到专用控制电箱,控制

4、电箱装置10A漏电开关一个。2.2.7空压机:三级箱引入到专用控制电箱,控制电箱装置10A漏电开关一个。2.2.8 砂轮切割机:从三级箱引入到专用控制电箱,控制电箱装置10A 漏电开关一个。2.2.8镝灯:三级箱引入到专用控制电箱,控制电箱装置10A漏电开关一个。2.3主要机具表序号机 械 名 称型 号单位额定功率数量备注1钢筋弯曲机WJ40-1台2.8KW42钢筋切断机QJ40台2.2KW23圆锯机NJ104台7KW24空压机台15KW25插入式振捣器HZ-50台1.1KW66电焊机BX1-330台21KW47砂轮切割机台2KW48镝灯盏3KW12三、施工现场各阶段的主要用电机具3.1.基础

5、阶段的主要机具基础施工期间,根据现场实际的施工情况,计划提供机械为:钢筋切断机2台,每台功率为2.2KW;钢筋弯曲机4 台,每台功率为2.8KW;砂轮切割机4台,每台功率为2KW;空压机2台,每台15KW;插入式振捣器6台,每台功率1.1KW。3.2.结构期间的主要用电机具主体结构期间根据现场实际的施工情况,计划提供机械为:钢筋切断机2台,每台功率为2.2KW;钢筋弯曲机4 台,每台功率为2.8KW;砂轮切割机2 台,每台功率为2KW;空压机2台,每台15KW;插入式振捣器6台,每台功率1.1KW。四、负荷计算4.1钢筋棚:切断机:2台 2.2KW/台弯曲机:4台 2.8KW/台22.2+42

6、.8=15.6KW4.2木工棚:圆锯:2台 7KW/台27=14KW4.3小型施工机械:振动棒:6台 1.1KW/台空压机:2台 15KW/台61.1+215=36.6KW4.4电焊机:电焊机:4台 21KVA/台421=84KVA4.5计算:1、钢筋棚内设备均属于长期工作制设备。Pe=Pe=15.6 KW Kd=0.8 cos=0.8P30= Kd Pe=0.815.6=12.48KWS30= P30/cos=12.48/0.8=15.6KVA2、木工棚内设备属于长期工作设备。Pe=Pe=14KW Kd=0.8 cos=0.8P30= Kd Pe=0.814=11.2KWS30= P30/c

7、os=5.6/0.8=11.2 KVA3、小型机具属于长期工作设备。Pe=Pe=36.6KW Kd=0.8 cos=0.8P30= Kd Pe=0.836.6=29.28KWS30= P30/cos=29.28/0.8=36.6 KVA4、电焊机设备容量为Pe= cosSN421=84 KVAPe=0.65 840.45=7.625 KWSj=KPe/ cos=0.4584/0.45=84KVA 5、现场照明:P=20KWSj=KPe/ cos=0.8520/0.8=13.6KVA总容量为:161KVA现开发商已提供的总配电箱,可以满足工地施工机械设备的用电量。五、配电箱、防雷与接地装置设计5

8、.1.总配电箱的接地装置设接地保护母线,作为总配电箱的接地保护,其接地电阻值不超过4,接地钎应采用25 的镀锌管,钎高2.5m,接地体的沟深0.8m,设一组,打眼用螺栓固定,经摇测后,达不到4 时,加两根接地钎连接,直至符合要求。5.2.配电箱设计5.2.1.配电箱的设计依据JGJ46-2005施工现场临时用电安全技术规范等电气安全、技术标准。5.2.2.箱体材料选用铁板,铁板厚度为1.5mm,保证使用现场机械强度。5.2.3.配电箱内配置可见分断点的断路器。箱体配置电器安装板和箱门,便于接线,箱体前后各设两扇门。电器安装板采用绝缘板,箱体关闭并上锁,并且箱门与接地线做可靠连接。箱体的尺寸保证

9、电器的安装接线、维修方便和电气安全距离。5.2.4.箱外配电箱均做防护笼,刷红白色漆,保证防雨,防砸。笼门上锁,并挂警示标志。笼体安装在基础上,距地300mm,笼内填砂。5.3.防雷与接地装置设计5.3.1.重复接地作用为了增强接地的作用和效果,在保护零线搭接处与大地作金属性连接,作为重复接地。降低漏电设备对地电压减轻零线断线时的触电危险和三相负荷不对称对地电压危险性。缩短碰壳或接地短路持续时间。5.3.2.接地电阻依据JGJ46-2005施工现场临时用电安全技术规范规定,对各接地点做接地电阻摇测,接地电阻值不大于4。六、保护方式(接零或接地)防雷措施6.1.保护方式本工程电器设备的保护方式采

10、用TN-S 系统。电器设备的金属外壳、配电箱的金属外壳等均采用保护接地。配电箱的电源线均采用5 芯电力电缆线路,用电设备的电源线均采用五芯线。6.2.防雷措施本工程的最高点,结构期间为塔吊,装修期间为物料提升机,塔吊与物料提升机均做独立接地,塔吊与物料提升机均为金属构件,但塔吊与物料提升机的接地电阻值不得超过4。七、安全用电技术措施和防火措施7.1.安全用电技术措施本工程的临时用电安全技术措施是依据 JGJ46-2005施工现场临时用电安全技术规范编制。7.1.1.坚决贯彻“安全第一、预防为主”的方针,确保施工现场供电线路的人身安全和设备安全可靠的运行,做好后勤保障工作。7.1.2.教育全体施

11、工人员安全用电常识,做到用电找电工,不私拉乱接电线与电器设备,如发现有漏电的地方及时通知电工或断开漏电线路和漏电设备开关,等电工修复后方可使用。7.1.3.各种配电线路禁止敷设在树上和金属管道上,绝缘导线的绑扎,均采用绝缘绑线或绝缘带等绝缘物。7.1.4.各楼层建到两层以上,等钢管模板拆除后方可安装配电箱,上楼线采用橡皮绝缘软导线,垂直敷设每层必须加一固定点,保护电缆拉伤。7.1.5.结构期间二层以上焊机,振动器使用的配电箱要用小配电箱(携带式)用完后及时拆除。7.1.6.遇有大风大雪及雷雨天气时,应立即进行配电线路的巡视检查工作,把所有配电箱的门关好,能停电的及时停电,不能停电的电工要做好检

12、查、监视工作。7.1.7.配电箱的安装要做到施工方便、操作方便,箱内无杂物、整洁、有编号,设备停用后必须及时断电上锁。7.1.8.配电箱采用铁制配电箱,必须做好接地,接地电阻值不得大于4,箱外配电箱要做防护栏和防砸碰栅,并挂标志牌。7.1.9.配电箱内的盘面采用绝缘阻燃性能好的绝缘板材。7.1.10.盘面的电器控制开关设计合理,做到一机一闸制,不允许有一闸多机使用现象。7.1.11.电器设备与控制开关的选择合理,大小设备的控制开关合理有说明。7.1.12.配电箱内必须装设PN、PE 端子板,配电箱的进出线口应设在箱体的下底面,严禁设在箱体的上顶面、侧面、后面或箱门处,进出线加绝缘护套,并绑扎成

13、束。7.1.13.照明、动力必须分开使用,不得混用,如在同一盘面上,要有明显的分别,并写上照明或动力的使用说明。7.1.14.配电箱内所有配线和机电接线,要绝缘良好、排列整齐,导线剥头不得过长,并压接牢固,配电箱盘的操作面,其操作部位和机电设备的接线盒,接线端都不得有带电体明露,必须做好绝缘保护。7.1.15.机电设备运行前必须做好检查工作,内容如下:工作前与机械工一起检查机械和动力机的机座稳固,转动的危险部位是否安设防护装置。摇测新安装电器设备的绝缘是否达到规定要求,仪表工具是否完好,并做好记录工作。电器设备和线路是否绝缘完好,有无破损,电动机具是否按规定接零或接地,并设置专用控制开关。施工

14、机械和电器设备不得带故障运转和超负荷作业,发现不正常情况,应停机检查,不得在运行中修理。电器、仪表和设备试运行应严格按照单项安全技术措施进行,运行时不准擦洗和修理,严禁将头、手伸入作业范围内。7.1.16.行灯电压不得超过36V,在潮湿场所或金属容器内工作时,行灯电压不得超过12V。7.1.17.手持电动工具的工作人员,必须穿戴绝缘手套、绝缘鞋,预防触电。7.1.18.冷拉机械的电器线路必须由专业电工安装,导线连接点应包裹好不得外露,电压不得超过规定值。7.1.19.电焊机应设在干燥的地方,平衡牢固,要有可靠的接地,导线绝缘良好,一次线距离控制开关不得超过5m,二次线要双线到位,不得超过30m。一二次进出线压接要牢固,并有防护罩。7.1.20.打夯机手把上安装按钮开关或倒顺开关,要包绝缘材料,操作手必须戴绝缘手套、穿绝缘鞋,打夯机电源线必须完好无损,使用橡皮绝缘电缆。作业时,严禁夯击电源线,操作必须是一人把机、一人拉线。7.1.21.砂轮切割机不准装设倒顺开关,要装设手把开关。7.1.22.手电钻的电源线使用橡皮绝缘软电缆,如手电钻是一、二类机具,必须接接地线。7.1.23.电锯、电刨的开关,必须使用接触器和按钮开关,严禁使用倒顺开关和自动空气开关,接触器按钮开关和漏电保护器。要经常检查机械设备,并做好接地保护,振动器上要安装组
