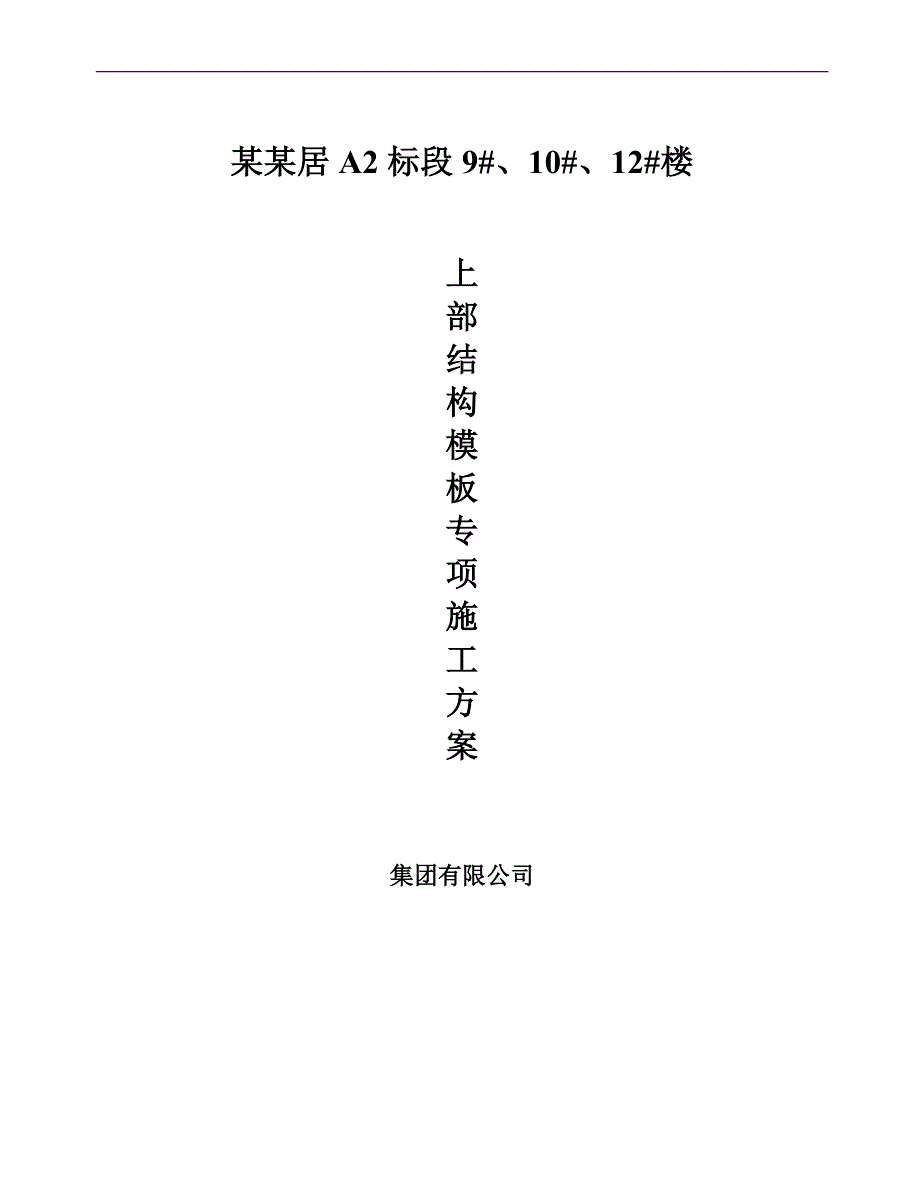

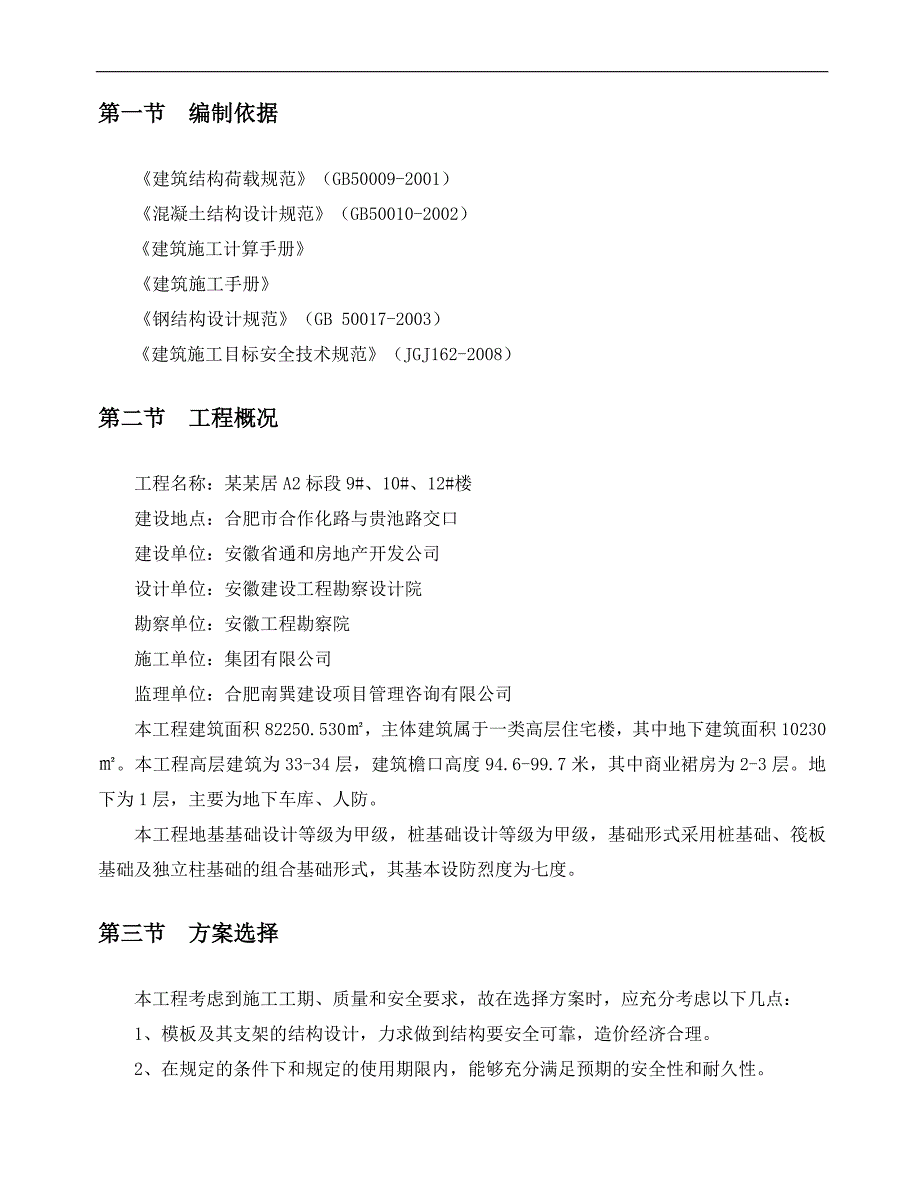

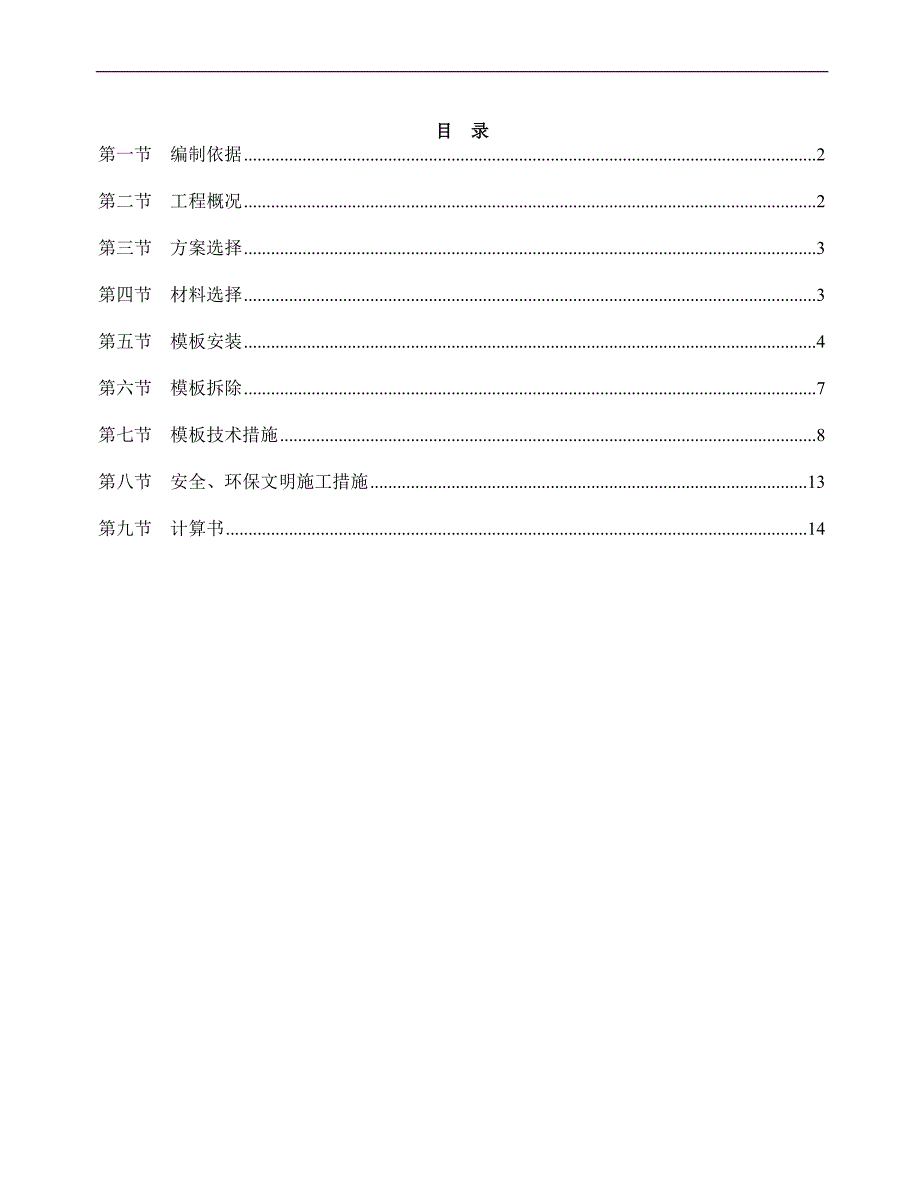

1、某某居A2标段9#、10#、12#楼上部结构模板专项施工方案集团有限公司目 录第一节 编制依据2第二节 工程概况2第三节 方案选择3第四节 材料选择3第五节 模板安装4第六节 模板拆除7第七节 模板技术措施8第八节 安全、环保文明施工措施13第九节 计算书14第一节 编制依据 建筑结构荷载规范（GB50009-2001） 混凝土结构设计规范（GB50010-2002）建筑施工计算手册 建筑施工手册 钢结构设计规范（GB 50017-2003）建筑施工目标安全技术规范（JGJ162-2008）第二节 工程概况工程名称：某某居A2标段9#、10#、12#楼建设地点：合肥市合作化路与贵池路交口建设单
2、位：安徽省通和房地产开发公司设计单位：安徽建设工程勘察设计院勘察单位：安徽工程勘察院施工单位：集团有限公司监理单位：合肥南巽建设项目管理咨询有限公司本工程建筑面积82250.530，主体建筑属于一类高层住宅楼，其中地下建筑面积10230。本工程高层建筑为33-34层，建筑檐口高度94.6-99.7米，其中商业裙房为2-3层。地下为1层，主要为地下车库、人防。本工程地基基础设计等级为甲级，桩基础设计等级为甲级，基础形式采用桩基础、筏板基础及独立柱基础的组合基础形式，其基本设防烈度为七度。第三节 方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、模板及其支架
3、的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，模板及模板支架的搭设，还必须符合JGJ59-99检查标准要求，要符合省文明标化工地的有关标准。 6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下5种模板及其支架方案：墙模板，柱模板，梁模板(扣件钢管架)，板模板(扣件钢管架)并选取最不利荷载处进行验算。（三栋主楼验
4、算为墙：底层剪力墙350mm厚；标准层墙厚200mm厚；梁：350700；板厚为100、120mm。具体情况详见施工图纸）。第四节 材料选择 按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。 墙模板 采用18mm厚竹胶合板，木方和钢管作楞，配套穿墙螺栓m12使用。竖向内楞采用50100 木方，水平外楞采用圆钢管483.0。加固通过在双钢管处打孔拉结穿墙螺栓用3型卡子固定在双钢管上。斜撑采用钢管+U型托。外墙和临空墙螺栓采用止水螺栓，内墙采用普通可回收螺栓。 柱模板 采用18mm厚竹胶合板，在木工车间制作施工现场组拼，背内楞采用
5、50100 木方，柱箍采用圆钢管483.0围檩加固，采用可回收m12对拉螺栓进行加固（地下室外柱采用止水螺栓）。边角处采用木板条找补，保证楞角方直、美观。斜向支撑，采用483.0钢管斜向加固（尽量取45） 梁模板(扣件钢管架) 面板采用18.000mm胶合面板50100木方（内楞）现场拼制，圆钢管483.0（外楞）支撑，采用可回收m12对拉螺栓进行加固。梁底采用50100木方支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用483.0钢管。 板模板(扣件钢管高架) 采用18mm厚胶合面板，板底采用50mm100mm方木支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座
6、组成，采用483.0钢管。第五节 模板安装 1、模板安装的一般要求 竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：1、两块模板之间拼缝 12、相邻模板之间高低差 13、模板平整度 24、模板平面尺寸偏差 3 2、模板定位 当底板或顶板混凝土浇筑完毕并具有一定强度（1.2MPa），即用手按不
7、松软、无痕迹，方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道细部轴线，根据轴线位置放出细部截面位置尺寸线、模板500（mm） 控制线，以便于模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到墙、柱上。 4、模板安装要求 （2）墙体模板安装顺序及技术要点 模板安装顺序 模板定位、垂直度调整模板加固验收混凝土浇筑拆模 技术要点 安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆烂根现象，墙模安装前，在底板上根
8、据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。（3）梁模板安装顺序及技术要点模板安装顺序模板定位、平整度调整模板加固验收混凝土浇筑拆模技术要点梁模板安装应先对主梁定位其次按照主梁对次梁定位，梁应先大致固定待其他模板完成进行最终固定，梁跨度大于4m时，应按照0.2%进行起拱（梁中起拱） （4）楼板模板安装顺序及技术要点 模板安装顺序 满堂脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下道工序 技术要点 楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，
9、起拱0.2)，起拱部位为中间起拱，四周不起拱。（5）柱模板安装顺序及技术要点模板安装顺序柱模板定位、垂直度调整模板加固验收混凝土浇筑拆模技术要点、楼板模板与梁模板施工时，应对柱模板准确定位，柱模板上口应注意梁截面尺寸及相邻两边是否垂直，模板垂直度保证在5mm以内。 5、模板构造 墙模板 梁模板(扣件钢管架) 1、梁侧模板采用木方作为内楞，钢管作为外楞，采用可回收的m12普通穿墙螺栓加固。梁模板采用18mm胶合面板作为面板。支承为483.0钢管。扣件式钢管脚手架作为撑系统，脚手架梁跨方向900（1000）m，梁两侧立杆间距900（1000）m，步距1.5m。 2、梁模板施工时注意以下几点： （1
10、）横板支撑钢管必须在楼面弹线上垫木方； （2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通； （3）根据梁跨度，决定顶板模板起拱大小：4m不考虑起拱，4m按0.2%起拱； （4）梁侧设置斜向支撑，采用钢管+U型托，对称斜向加固（尽量取45） 板模板(扣件钢管架) 1、楼板模板采用50mm100mm木方做板底支撑，中心间距300，扣件式钢管脚手架作为撑系统，脚手架排距0.9（1.0）m，跨距0.9（1.0）m，步距1.5m。 2、楼板模板施工时注意以下几点： （1）横板支撑钢管必须在楼面弹线上垫木方； （2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致
11、，连接件需连接牢固，水平拉撑连通； （3）模板底第一排楞需紧靠墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝小于1mm，否则用腻子封条； （4）根据房间大小，决定顶板模板起拱大小：4m不考虑起拱，4m按0.2%起拱； （5）模板支设，下部支撑用满堂脚手架支撑下垫垫板。顶板纵横格栅用压刨刨成同样规格，并拉通线找平。特别是四周的格栅，弹线保持在同一标高上，板与格栅用50mm 长钉子固定，格栅间距300mm，板铺完后，用水准仪校正标高，并用靠尺找平。铺设四周模板时，与墙齐平，加密封条，避免墙体吃模，板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝
12、严密，板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。 （6）从墙根起步300mm 立第一根立杆以后按900mm 和900mm 的间距立支撑，这样可保证立柱支撑上下层位置对应。水平拉杆要求设上、中、下三道，考虑到人行通道，在支撑中留一条通道，中、下两道水平不设（在顶板支撑完善之后拆除部分横杆形成人行通道）。 第六节 模板拆除 1、模板拆除根据现场同条件的试块指导强度，符合设计要求的百分率后，由技术人员发放拆模通知书后，方可拆模。 2、模板及其支架在拆除时混凝土强度要达到如下要求。在拆除侧模时，混凝土强度要达到1.2MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。
13、混凝土的底模，其混凝土强度必须符合下表规定后方可拆除。 3、拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支的先拆。 （1）墙模板拆除 墙模板在混凝土强度达到1.2MPa，能保证其表面及棱角不因拆除而损坏时方能拆除，模板拆除顺序与安装模板顺序相反，先外墙后内墙，先拆外墙外侧模板，再拆除内侧模板，先模板后角模。拆墙模板时，首先拆下穿墙螺栓，再松开地脚螺栓，使模板向后倾斜与墙体脱开。不得在墙上撬模板，或用大锤砸模板，保证拆模时不晃动混凝土墙体，尤其拆门窗阴阳角模时不能用大锤砸模板。门窗洞口模板在墙体模板拆除结束后拆除，先松动四周固定用的角钢，再将各面模板轻轻振出拆除，严禁直接用撬棍从混凝土与
14、模板接缝位置撬动洞口模板，以防止拆除时洞口的阳角被损坏，跨度大于1m 的洞口拆模后要加设临时支撑。 （2） 楼板模板拆除 楼板模板拆除时，先调节顶部支撑头，使其向下移动，达到模板与楼板分离的要求，保留养护支撑及其上的养护木方或养护模板，其余模板均落在满堂脚手架上。拆除板模板时要保留板的养护支撑。 4、模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。 5、模板拆除后，及时进行板面清理，涂刷隔离剂，防止粘结灰浆。第七节 模板技术措施 1、进场模板质量标准 模板要求： （1）技术性能必须符合相关质量标准（通过收存、检查进场木胶合板出厂合格证和检测报告来检验）。 （2）外观质量检查标准（通过观察检验） 任意部位不得有腐朽、霉斑、鼓泡。不得有板边缺损、起毛。每平方米单板脱胶不大于0.001m2 。每平方米污染面积不大于0.005m2 （3）规格尺寸标准 厚度检测方法：用钢卷尺在距板边20mm 处，长短边分别测3 点、1 点，取8 点平均值；各测点与平均值
