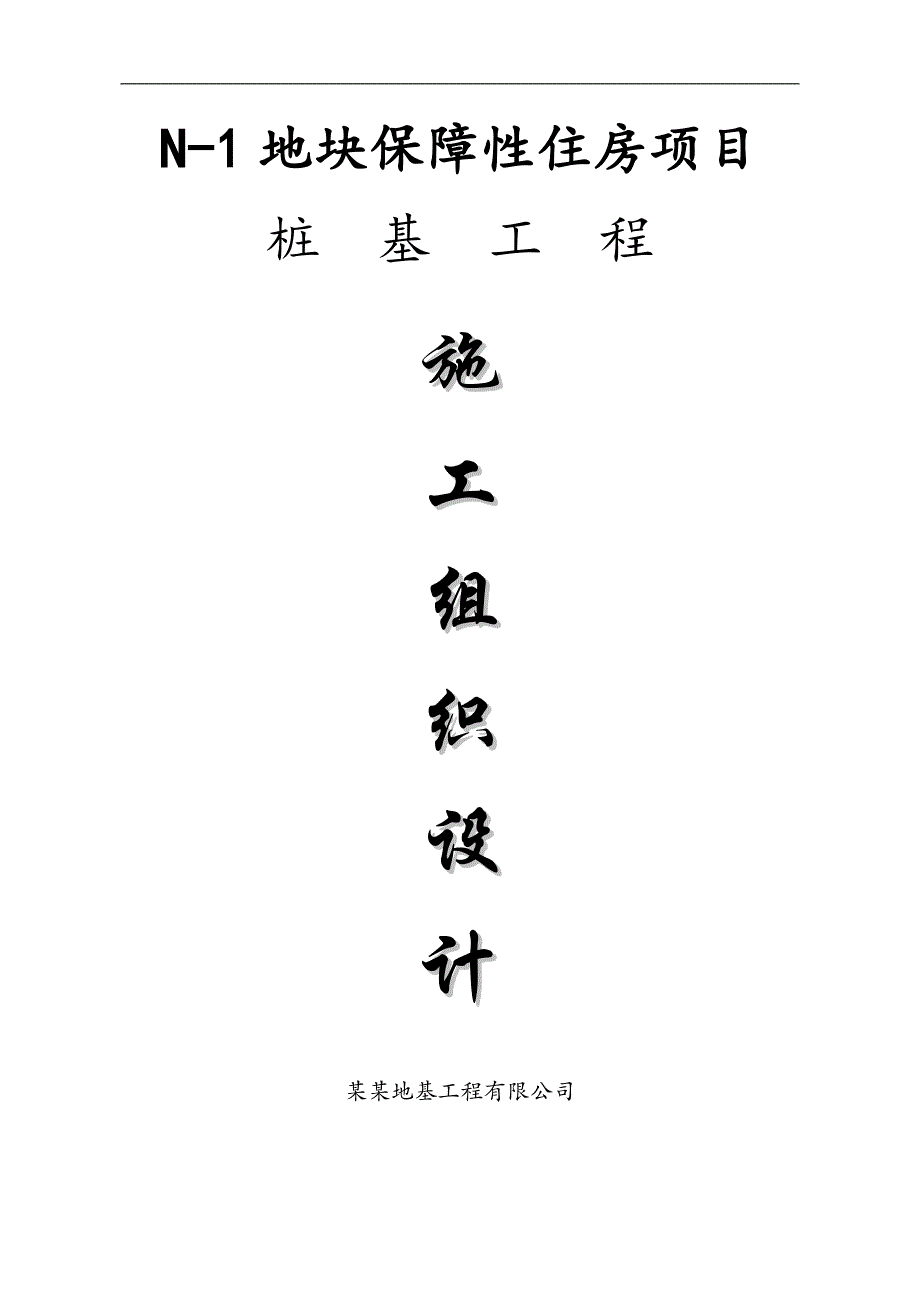

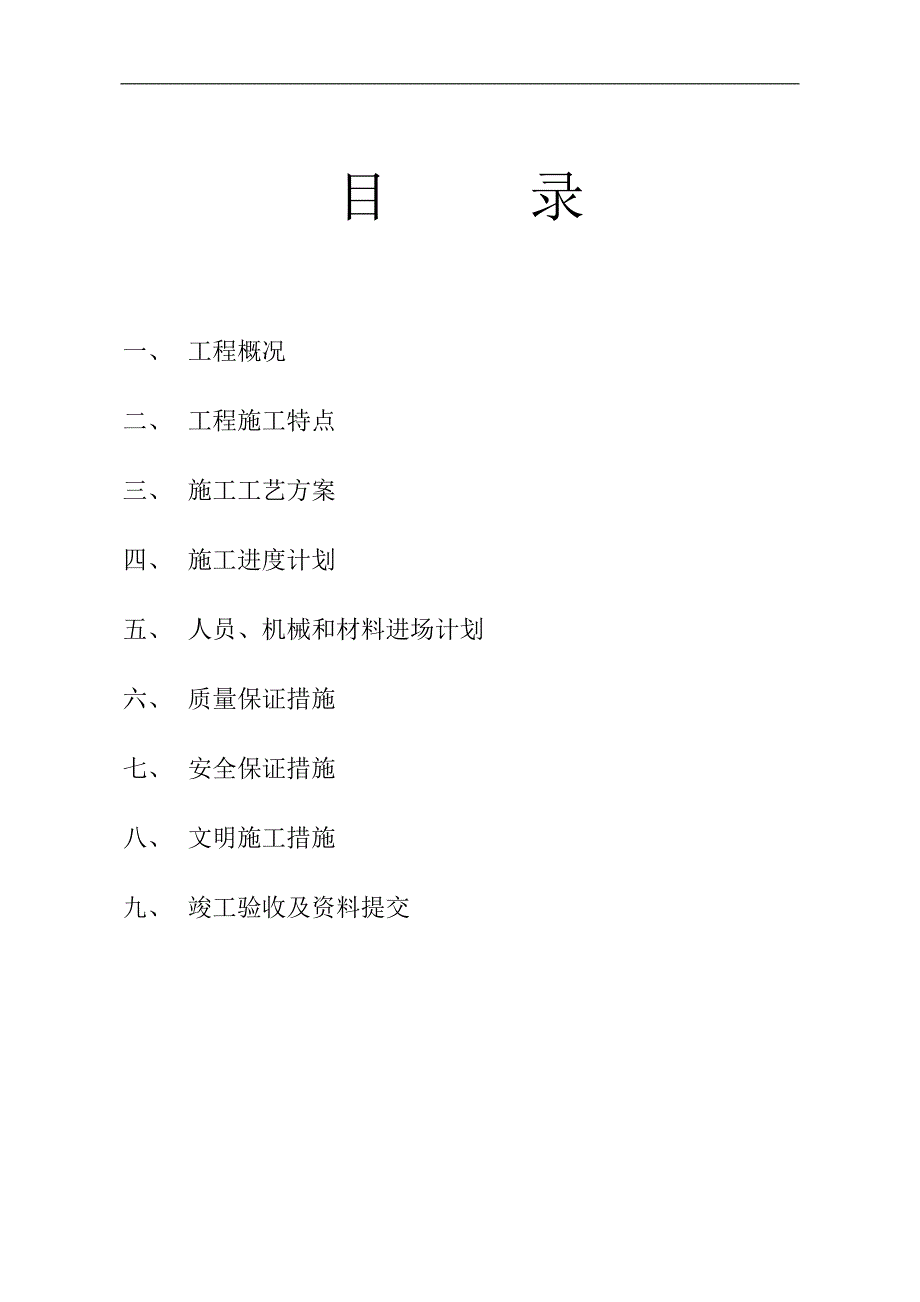

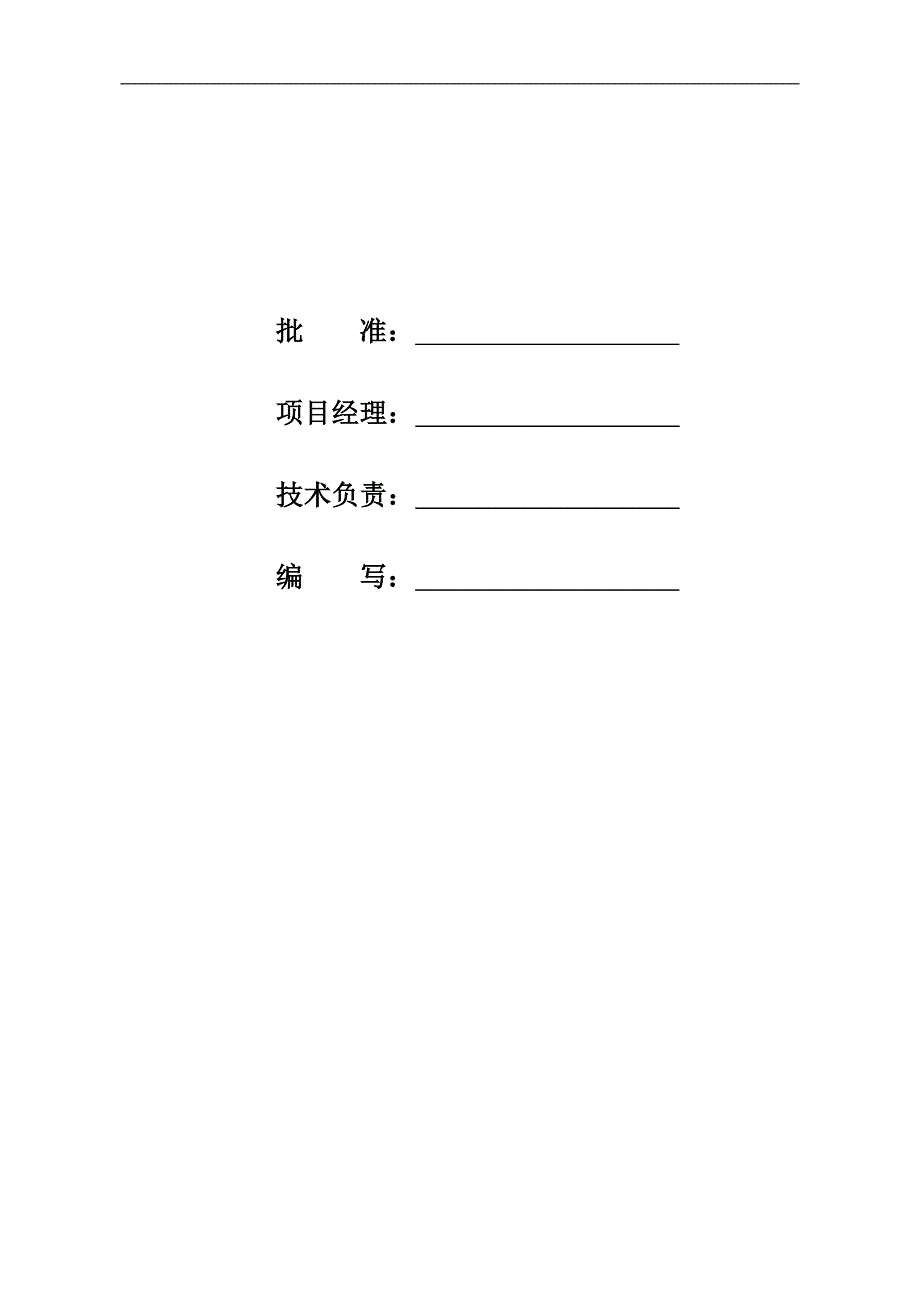

1、N-1地块保障性住房项目 桩 基 工 程施工组织设计某某地基工程有限公司批 准： 项目经理： 技术负责： 编 写： 目 录一、 工程概况二、 工程施工特点三、 施工工艺方案四、 施工进度计划五、 人员、机械和材料进场计划六、 质量保证措施七、 安全保证措施八、 文明施工措施九、 竣工验收及资料提交一、工程概况本施工组织设计是指导本工程桩基施工实施过程中各项组织、技术、生产、经济活动的综合性文件，是项目经理受企业法人代表的委托，针对本工程项目合约所规定的内容而编制的实施性文件。结合本工程的特点，我公司将贯彻ISO:9001的质量管理体系，紧紧围绕质量、工期、安全、文明四大目标，做好施工前期的准备
2、工作、施工方案的审定工作，强化计划管理措施，并全力以赴，确保本工程优质如期完成施工任务。1.1工程简介工程名称：N-1地块保障性住房项目桩基工程建设单位：昆山乐建住房发展有限公司设计单位：苏州华造建筑设计有限公司监理单位：昆山沿沪建设项目管理有限公司施工单位：某某地基工程有限公司勘察单位：苏州立诚建筑设计院有限公司 拟建工程位于昆山市玉山镇，朝阳路北侧、江浦路东侧，本工程包括1#-13#楼及A,B,C,D架空车库，共计13栋楼加4个架空车库，共17个单体工程，桩基工程采用先张法预应力混凝土管桩，具体施工工作量如下：单体桩型配桩桩长桩数（根）小计合计最大压桩力1#楼PHC600（110）AB14
3、,13,1340119476051523800KN14,12,1238726614,14,144231262#楼PHC600（110）AB14,13,134099396044633800KN14,12,12381038014,14,134131233#楼PHC600（110）AB14,14,1442113474651553500KN14,13,1340728015,14,144331294#楼PHC600（110）AB14,14,1341138565862163200KN14,14,11391142915,14,144331295#楼PHC500（125）AB14,13,13409939604
4、4663200KN14,12,12381038014,14,144231266#楼PHC600（110）AB14,13,134099396044663800KN14,12,12381038014,14,144231267#楼PHC500（125）AB14,13,134083332037093200KN14,12,1238726614,14,134131238#楼PHC600（110）AB14,13,134099396044663800KN14,12,12381038014,14,144231269#楼PHC500（125）AB14,13,134083332036713200KN14,12,12
5、38622814,14,1341312310#楼PHC500（125）AB14,14,134199405945783200KN14,13,12391039015,14,1443312911#楼PHC500（125）AB13,13,103699356440182600KN14,10,10341034014,14,1038311412#楼PHC500（125）AB13,13,103699356440182600KN14,10,10341034014,14,1038311413#楼PHC500（125）AB13,13,103699356440182600KN14,10,10341034014,14,
6、10383114架空车库APHC500（125）AB11，112211725742574900KN架空车库BPHC500（125）AB12，112324456125612900KN架空车库CPHC500（125）AB11，102126255025502900KN架空车库DPHC500（125）AB11，112212026402640900KN总计：PHC600(110)AB 29918米 PHC500(125)AB 44806米施工依据1、桩位平面图、总平面布置图和地质报告2、预应力混凝土管桩（10G409）3、建筑桩基技术规范（JGJ94-2008）4、建筑地基基础工程施工质量验收规范（GB
7、50202-2002）5、建筑地基基础设计规范（GB50007-2002）1.2地质条件本工程地质勘察由苏州立诚建筑设计院有限公司负责勘察，拟建场地位于昆山市朝阳西路北侧，隶属长江三角洲冲积平原，场区为河道及岸边，水系发育。拟建场地地势相对平坦，勘探期间测得各勘探孔孔口黄海标高在0.381.95m之间，最大高差为1.57m。根据勘察报告各土层工程地质条件自上而下概述如下：层号土层名称颜色土性描述状态土层分布状况素填土灰黄色、灰褐色以粘性土为主，局部区域夹有淤泥，含植物根系，局部含有机质松散全场分布粉质粘土灰黄色饱和，含少量氧化铁锈夹灰色条纹，无摇振反应，切面稍有光泽，干强度、韧性中等软塑局部缺
8、失-1淤泥质粉质粘土灰色饱和，含腐殖质及植物残骸，有腐臭味，无摇振反应，切面稍有光泽，干强度、韧性中等流塑全场分布-2粉土夹粉质粘土灰色很湿，含云母碎片，摇振反应迅速，无光泽反应，干强度、韧性低，夹薄层粉质粘土，土质不均稍密局部分布-3淤泥质粉质粘土夹粉土灰色饱和，含腐殖质及植物残骸，有腐臭味，无摇振反应，切面稍有光泽，干强度、韧性中等，夹少量粉土流塑全场分布-3-1粉土夹粉质粘土灰色很湿，含云母碎片，摇振反应迅速，无光泽反应，干强度、韧性低，夹薄层粉质粘土稍密局部分布-4粉质粘土夹粉土灰色饱和，含腐殖质及植物残骸，有腐臭味，无摇振反应，切面稍有光泽，干强度、韧性中等，局部夹粉土软塑全场分布粉
9、质粘土暗绿色、灰褐色饱和，切面稍有光泽，无摇振反应，干强度、韧性中等，局部土质偏软可塑软塑局部缺失粉土夹粉质粘土灰色很湿，含云母碎片，摇振反应迅速，无光泽反应，干强度、韧性低，夹有粉砂及薄层粉质粘土稍密中密局部缺失粉质粘土夹粉土灰色饱和，切面稍有光泽，无摇振反应，干强度、韧性中等，夹薄层粉土、粉砂软塑全场分布粉土夹粉质粘土灰色很湿，含云母碎片，摇振反应迅速，无光泽反应，干强度、韧性低，区域夹粉质粘土中密局部缺失粉砂夹粉土灰色饱和，成分以石英、长石为主，云母等暗色矿物次之，摇振反应迅速，无光泽反应，干强度、韧性低，夹薄层粉质粘土；该层顶部场地大部分区域分布有厚约30cm的硬结石密实全场分布粉质粘
10、土夹粉土灰色饱和，切面稍有光泽，无摇振反应，干强度、韧性低，夹粉土互层软塑全场分布粉土夹粉质粘土灰色饱和，成分以石英、长石为主，云母等暗色矿物次之，摇振反应迅速，无光泽反应，干强度、韧性低，夹薄层粉质粘土中密密实全场分布粉质粘土夹粉土灰色饱和，切面稍有光泽，无摇振反应，干强度、韧性低，夹薄层粉土可塑软塑全场分布粉土夹粉质粘土灰色很湿，含云母碎片，摇振反应迅速，无光泽反应，干强度、韧性低，夹少量粉质粘土密实全场分布1.3工程施工条件根据业主指定的使用施工场地，将临时设施进行合理地布置。本工程现场施工用电已经接通，施工用电和生活用电已经部署和安装完毕，生活用水也已经接入现场生活区。周围交通便利，场
11、地内进场道路已经修整完善，管桩进出比较方便。1.4工程质量目标施工工程质量目标合格，配合土建单位争创“姑苏杯”。二、工程特点分析2.1根据地质报告可知本工程3#、4#楼土层比较复杂，土层承载力很不均匀，局部变化比较大，因此施工时要注意控制沉桩速度，保证桩身质量，出现异常情况及时反映。2.2挤土效应：因桩距较小，此为挤土桩，沉桩时应合理安排施工顺序和控制沉桩速率，宜按长轴线，由中间向四周施工。三.施工工艺3.1施工方法根据前期试桩情况，基桩进入持力层后，贯入度明显变小，故对于本工程，我公司为了能达到设计桩顶标高，对于600桩拟采用DD10.3锤击桩机进行施工，对于500桩拟采用DD8.3锤击桩机
12、进行施工。3.2施工工艺流程图纸会审、技术交底规划红线测放测绘队建筑红线交接管桩进场（附合格证）不合格测放桩位、控制点监理验收桩位复测合格桩机就位垂直度控制桩位控制、垂直度控制第一节桩就位桩沉入垂直度控制第二、三节桩就位、对正原始记录沉桩并送桩至设计标高接桩（焊接）焊接质量监控下一桩位就位重复第一根桩施工桩孔回填（需要时）桩位成果检测资料整理、竣工验收3.3操作方法. 放线、放桩位、订立控制轴线桩，并经验收合格。轴线误差1cm，桩位误差2cm。在测定桩位前，应对基准点进行校核，符合误差要求后，先引测桩位放样控制点，然后根据桩位放样控制点测放桩位。桩位放样控制点应设置在施工装置区附近且与施工现场通视良好，不易产生变形的位置，并安装防护标志。. 在打桩现场或附近设置水准点，数量不少于两个，用以抄平场地和控制桩顶标高。所有引进的水准点都要请质检科先校核，后再请监理校核，无误后才能使用。. 移动桩机找正桩位，桩身垂直度用经纬仪控制。当桩吊起就位后，要缓慢放下，插入土中，进行桩位和垂直度校正后，并在桩身侧面或桩架上设置标尺，做好记录，才能开始施工。. 锤击第一节桩至离地表1.0m左右。. 起吊第二节桩段，找正，并控制误差在允许范围。. 点焊四点，检查无误后，再用直径为4mm（或
