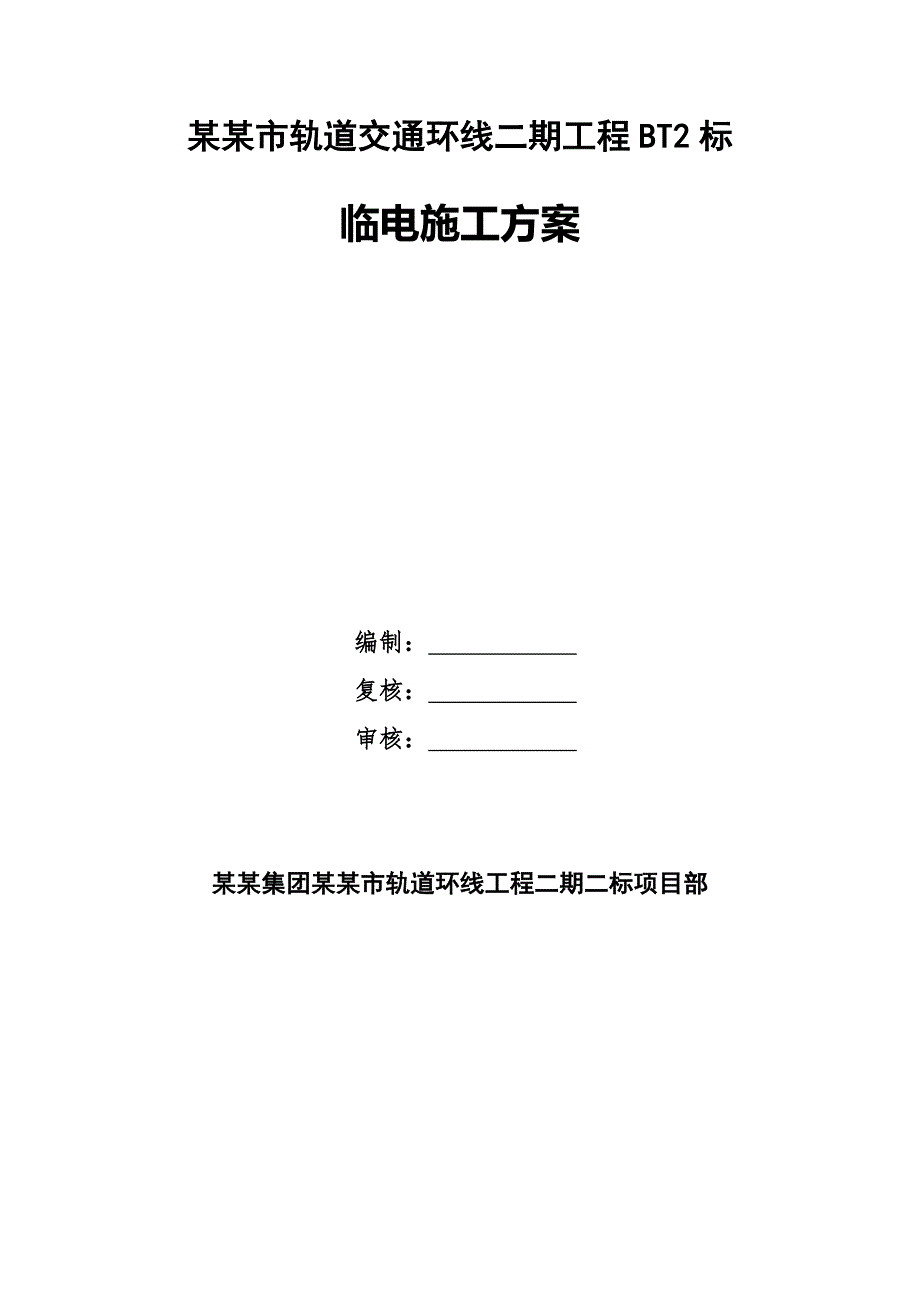

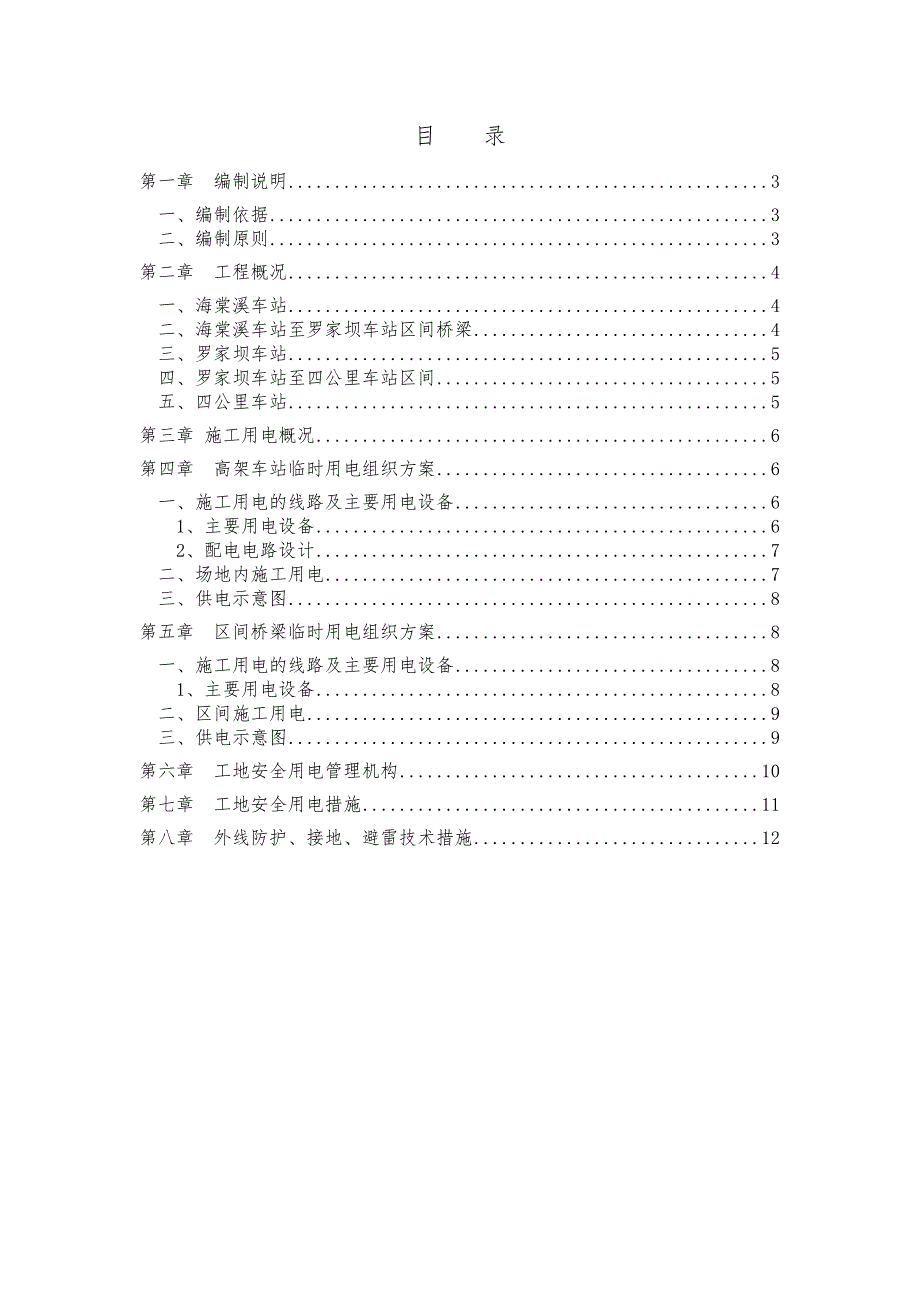

1、某某市轨道交通环线二期工程BT2标临电施工方案编制： 复核： 审核： 某某集团某某市轨道环线工程二期二标项目部目 录第一章 编制说明3一、编制依据3二、编制原则3第二章 工程概况4一、海棠溪车站4二、海棠溪车站至罗家坝车站区间桥梁4三、罗家坝车站5四、罗家坝车站至四公里车站区间5五、四公里车站5第三章 施工用电概况6第四章 高架车站临时用电组织方案6一、施工用电的线路及主要用电设备61、主要用电设备62、配电电路设计7二、场地内施工用电7三、供电示意图8第五章 区间桥梁临时用电组织方案8一、施工用电的线路及主要用电设备81、主要用电设备8二、区间施工用电9三、供电示意图9第六章 工地安全用电管

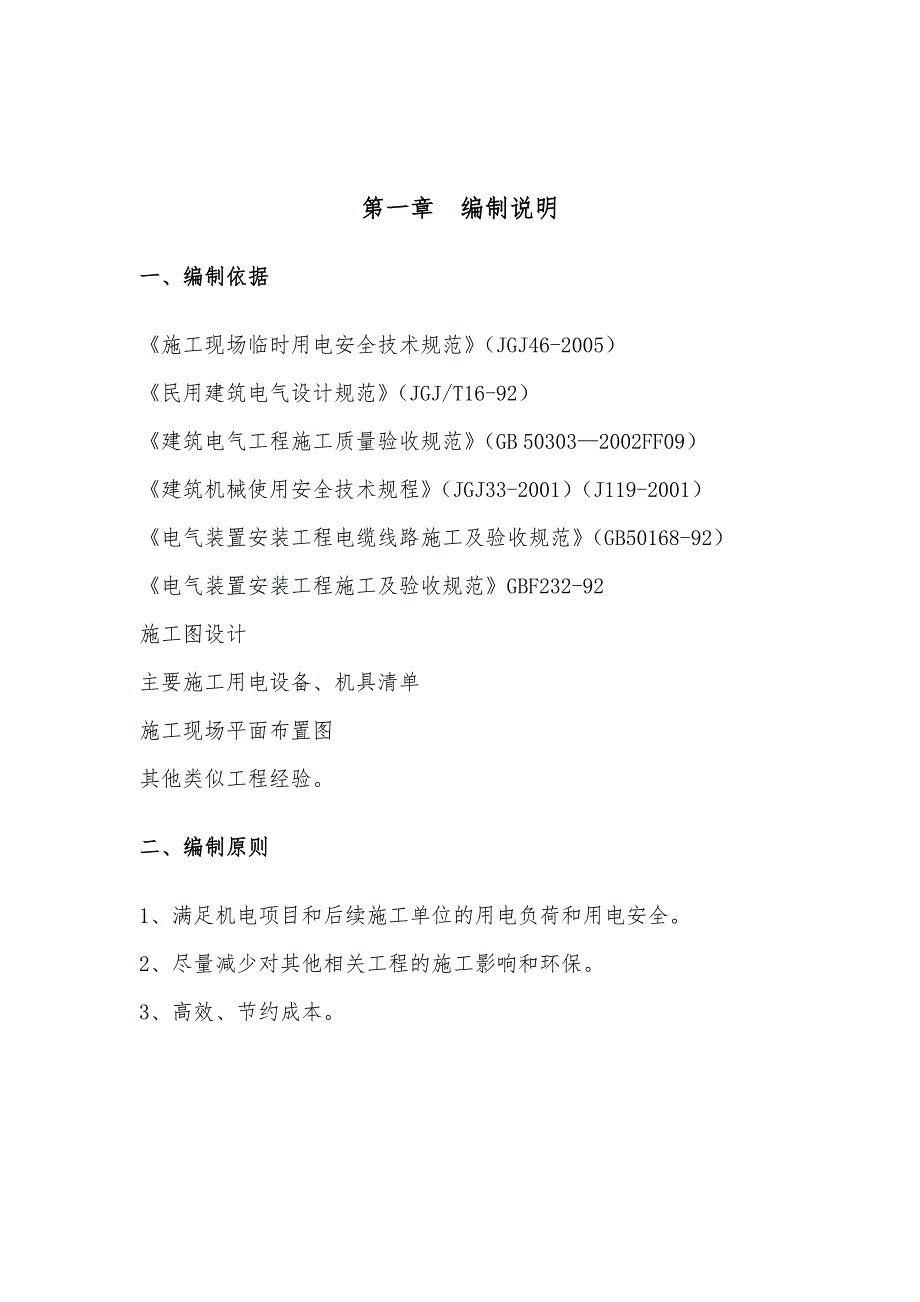

2、理机构10第七章 工地安全用电措施11第八章 外线防护、接地、避雷技术措施12第一章 编制说明一、编制依据施工现场临时用电安全技术规范（JGJ46-2005）民用建筑电气设计规范（JGJ/T16-92）建筑电气工程施工质量验收规范（GB503032002FF09）建筑机械使用安全技术规程（JGJ33-2001）（J119-2001）电气装置安装工程电缆线路施工及验收规范（GB50168-92）电气装置安装工程施工及验收规范GBF232-92施工图设计主要施工用电设备、机具清单施工现场平面布置图其他类似工程经验。二、编制原则1、满足机电项目和后续施工单位的用电负荷和用电安全。2、尽量减少对其他相
3、关工程的施工影响和环保。3、高效、节约成本。第二章 工程概况一、海棠溪车站海棠溪站为环线二期工程起点站，车站位于直线段起迄里CK33+392.195CK33+552.195,程中心里程CK33+462.195。车站主体位于四海支路东侧，四海支路与四海路交叉路口以北，紧邻某某市南岸区青少年活动中心及配套设施以及和记黄埔地产杨家山项目（一期）基地。车站为岛式车站，地面一层为预留设备管理用房，地面二层为站厅层，三层为站台层，为“建桥合一”的框架结构体系，横向框架跨度为5.35+8.7+5.35m、纵向框架跨度为14+14+14+10+18+18+10+14+14+14+10+10m，站台屋盖采用钢屋
4、架；。车站总长160.0米，总宽20.4米，高度21.98米，轨道中心里程轨顶标高232.388m，主体建筑面积10109.7平方米。设计使用年限为100年、建筑耐火等级为二级、抗震设防烈度按6度设防。二、海棠溪车站至罗家坝车站区间桥梁环线二期工程海棠溪站罗家坝站区间高架部分起止里程为CK33+552.195CK34+440.322，区间高架段总长888.127米。箱梁施工采用支架整体现浇，结合梁采用节段吊装拼接，混凝土桥面板现浇。三、罗家坝车站本工程为某某市轨道交通环线工程罗家坝站，该车站为路中高架车站，为岛式车站。站台中心里程为34+510.322中心线轨顶面高度为18.36米，建筑面积为
5、6625。耐火等级为二级四、罗家坝车站至四公里车站区间环线二期工程罗家坝站四公里站区间高架部分起止里程为CK34+580.322CK35+488.484，区间高架段总长908.162米。箱梁施工采用支架整体现浇，结合梁采用节段吊装拼接，连续梁采用挂篮施工，混凝土桥面板现浇。五、四公里车站四公里站位于四公里枢纽，与长途客运站、3号线四公里站（高架）形成换乘关系。车站主体与斜跨烟雨路，西侧区间进入山体，山坡上为学府大道；东侧为长途客运站，周边地形复杂，地势高差大。车站主体为高架岛式车站，站台宽13m。结构分两段。第一段为地上四层，依次为地面架空层（下面为地面道路）、站台层（含轨道层）、站厅层、设备
6、层（含电缆夹层）；第二段为地上三层，依次为地面架空层（下面为地面道路）、站台层（含轨道层）、站厅层。车站建筑平面尺寸为21.9x148m（局部宽27m），总建筑面积8658.4m2，耐火等级一级，车站纵、横向均为框架结构体系。第三章 施工用电概况某某市轨道交通环线工程（海棠溪车站、海棠溪车站至罗家坝车站区间、罗家坝车站、罗家坝车站至四公里车站区间、四公里车站，施工现场都要硬化，现场排水都是有组织有规划排放，临时用电是从南岸区供电局从高压接驳口接出至低压变压器配电房，在引至工地配电箱，再从工地配电箱引至现场用电机具。第四章 高架车站临时用电组织方案一、施工用电的线路及主要用电设备1、主要用电设备
7、序号机械或设备名称型号规格数量总用电（KW）备注1塔吊QTZ6021112空压机3W0.4/104163电焊机BX3-500102004木工加工设备MJ1052225钢筋切断机、钢筋弯曲机QJ-40、CW-40-1166生活区1507钢筋调直机HS-Z-4型14.28混凝土振捣棒Z-5010119台钻Z615-1A126.610合计426.82、配电电路设计从500KVA的变压器采用1根3*95mm2+2*35mm2的电缆接入施工现场总配电箱，分7路接出。其中3路使用3*16mm2+2*6mm2电缆接入空压机房，1路使用3*50mm2+2*16mm2电缆接入生活区、输送泵与机加工及材料库房用电
8、，2路使用3*35mm2+2*10mm2的电缆接入塔机（两台）使用，1路采用3*6mm2+2*4mm2电缆接入台钻、电焊机、混凝土。二、场地内施工用电电缆沿沟槽内整齐铺设，且顺直。进出电箱必须做到下进下出，各用电设备必须装设与设备功率相匹配的开关，便于操作，一机一闸一箱一漏，不允许一闸多机使用，配电箱及闸刀开关在室外装配或安装在潮湿场所时，应有防雨、降潮措施，严防漏电事故的发生。动力布线分A相、B相、C相、接地零线E及工作零线N组成动力供电系统。给施工提供符合要求的电源。配电箱内装有隔离开关和漏电开关，并经常进行检查，确保在短路和线路漏电时动作正常。另外再放置两只手提式活动配电箱，供给较远距离
9、的施工用电。照明线路与动力线路使用同一线路。孔桩照明采用低压供电，用一台500KVA的变压器（220V变24V），输送符合要求的24V低电压供孔桩开挖照明。其它照明采用220V的电压供电，重要部位施工加装照明灯。三、供电示意图第五章 区间桥梁临时用电组织方案一、施工用电的线路及主要用电设备1、主要用电设备名称数量功率第1路电动空压机（1#配电箱）220KW第2路焊机480KW第3路塔吊2111KW第4路输送泵190KW第5路其余用电60KW总功率361KW2、配电电路设计从500KVA的变压器采用2根3*95mm2+2*35mm2的电缆接入施工现场总配电箱，分5路接出。其中2路使用3*70mm
10、2+2*25mm2电缆接入空压机、电焊机，1路使用3*35mm2+2*10mm2电缆接入塔吊用电，1路使用3*95mm2+2*35mm2的电缆接入输送泵使用，1路采用3*70mm2+2*25mm2电缆接入其余用电。二、区间施工用电电缆沿线路架空整齐，且顺直。进出电箱必须做到下进下出，各用电设备必须装设与设备功率相匹配的开关，便于操作，一机一闸一箱一漏，不允许一闸多机使用，配电箱及闸刀开关在室外装配或安装在潮湿场所时，应有防雨、降潮措施，严防漏电事故的发生。三、供电示意图第六章 工地安全用电管理机构建立以项目经理为责任中心，安全质量负责人、电工组成的安全保证体系，实行安全生产责任制，领导和组织实
11、施本项目安全管理，确保施工中的用电设备和人身安全，实现安全目标。安全环保部具体实施各项安全管理工作，以专检和监督方式为主，实行安全用电一票否决制。项目经理（总体负责）总工程师（技术保证）机电负责人（监督检查）安质工程师（监督检查）用电安全管理组织机构图用电安全管理组织机构人员配备序号职务姓名职责联系电话1项目经理2项目总工3机电负责人4安质工程师第七章 工地安全用电措施1、现场用电负责人，负责各种电器设备，用电许可证的发放，对电气施工人员进行用电操作交底，并检查工地用电安全。2、电气工作人员必须严格遵守某某市用电规程，必须执行交接班记录工作。3、现场的电缆线必须埋地或架空，埋地式地面要设标记。
12、4、值班电工对进入工地的各种电器和机械设备必须检查，必要时进行绝缘性能测定，定期对漏电保护器试验并做好记录，发放用电许可证方可投入使用。5、配电箱位置按组织设计布置，配电箱必须有符合要求的接地装置，必须实行一机一闸、一漏一箱制，箱门上锁。6、临时用电设备必须符合操作规程。大型机械防雷接地需符合JGJ46-2005要求。7、架空线路用杆设置架空，杆距30m，高度46m，线路平直。8、熔丝规格按计算确定，禁止用金属丝代替熔丝。9、开关箱、配电箱必须符合“三级配电两级保护”要求。开关箱中必须设置漏电保护装置。总配电箱内装设总隔离开关和分路隔离开关及总融断保护器和分融断保护器，以及漏电保护器。10、导
13、线进线口和出线口设在箱体下底面，进出线应加护套分路成束并做成防水弯，导线不得与箱体直接接触。移动式配电箱和开关箱的进出线必须采用橡皮绝缘电缆，不得承受外力。11、配电箱及闸刀开关在室外装配时，应有防雨措施，严防漏电，短路及触电事故的发生，大型用电机具必须有防火措施。12、施工现场防火措施：对职工进行思想教育，动员大家发扬主人翁精神，人人参与，发现有火种隐患及时采取相对应的措施，并上报有关领导，彻底消灭隐患，杜绝事故的发生，领导部门对有特出贡献的职工给予经济奖励，并在职工大会上给予表扬。对整个施工区域的设备配备相应的灭火器材。第八章 外线防护、接地、避雷技术措施1、施工现场的临时用电的外线必须有
14、完善的防护措施，以确保整个施工区域的正常供电。在高、低压线路下方施工、搭设作业棚、建造生活设施，或堆放构件、架具、材料等及其他杂物时，按规定与外电架空线路之间，必须保持安全操作距离。当达不到最小安全距离时，必须采取有效的预防措施。2、所有至固定机械的线路2米以下必须有套管保护，且套管固定牢靠。3、所有电机金属外壳须与保护零线连接，总配电箱及所有分配电箱必须做重复接地，大型机械也必须做重复接地，接地棒长度2米，间距2.5米，作环形连接，接点应固定牢靠，接地线一律用黄、绿双色线，不得采用其它颜色作为接地线，线路绝缘电阻应定期检测，并做好记录。4、大型机械、脚手架、变压器、配电房、油库、炸药库等应采取避雷措施，每台机械重复接地和避雷接地合用一组接地棒，脚手架接地直接从结构避雷接地中引下。5、施工现场专用的中性点直接接地的电力线路必须采用TN-S系统。保护零线与接地零线不得混用。
