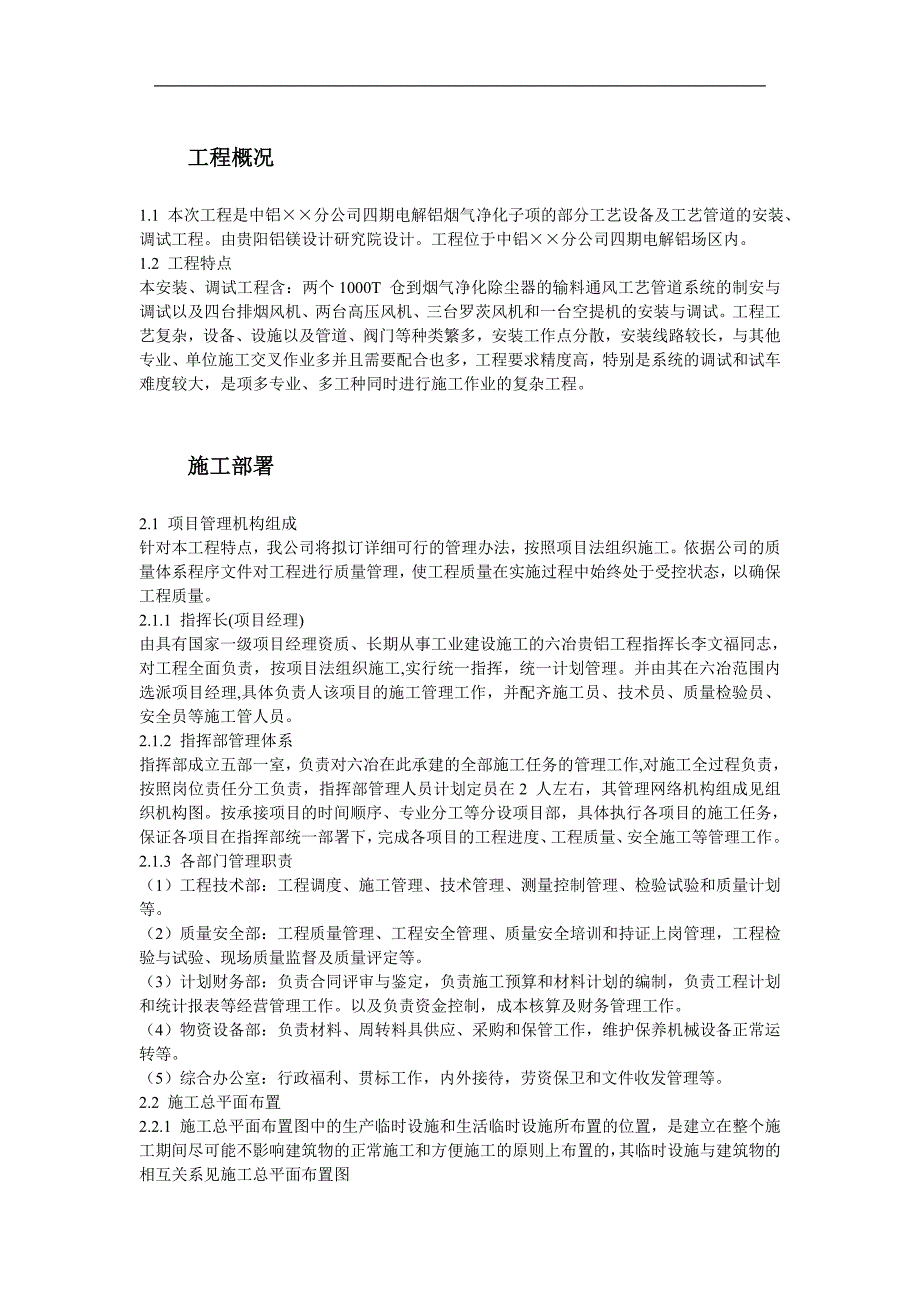

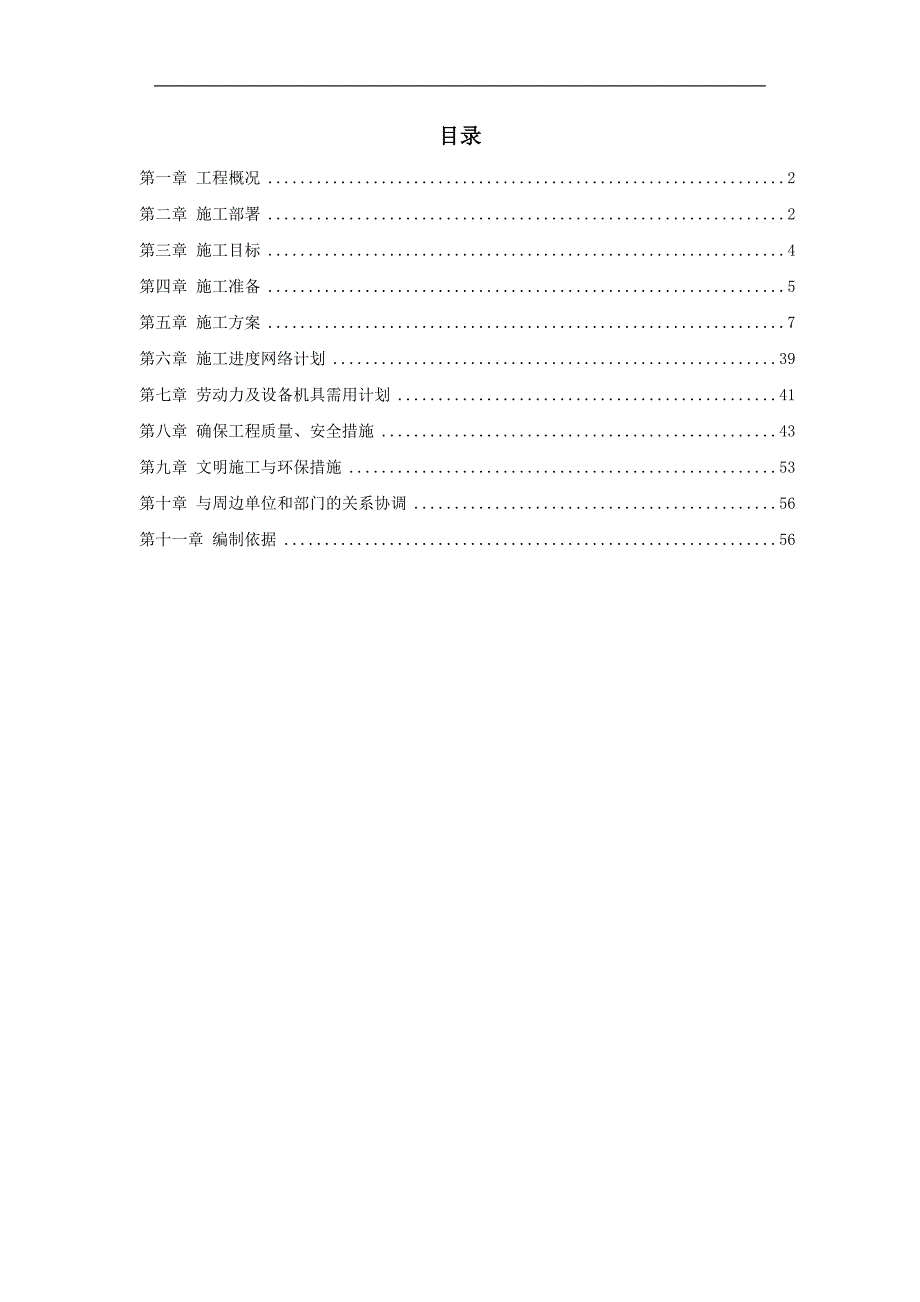

1、目录第一章 工程概况2第二章 施工部署2第三章 施工目标4第四章 施工准备5第五章 施工方案7第六章 施工进度网络计划39第七章 劳动力及设备机具需用计划41第八章 确保工程质量、安全措施43第九章 文明施工与环保措施53第十章 与周边单位和部门的关系协调56第十一章 编制依据56工程概况1.1 本次工程是中铝分公司四期电解铝烟气净化子项的部分工艺设备及工艺管道的安装、调试工程。由贵阳铝镁设计研究院设计。工程位于中铝分公司四期电解铝场区内。1.2 工程特点本安装、调试工程含：两个1000T 仓到烟气净化除尘器的输料通风工艺管道系统的制安与调试以及四台排烟风机、两台高压风机、三台罗茨风机和一台空
2、提机的安装与调试。工程工艺复杂，设备、设施以及管道、阀门等种类繁多，安装工作点分散，安装线路较长，与其他专业、单位施工交叉作业多并且需要配合也多，工程要求精度高，特别是系统的调试和试车难度较大，是项多专业、多工种同时进行施工作业的复杂工程。施工部署2.1 项目管理机构组成针对本工程特点，我公司将拟订详细可行的管理办法，按照项目法组织施工。依据公司的质量体系程序文件对工程进行质量管理，使工程质量在实施过程中始终处于受控状态，以确保工程质量。2.1.1 指挥长(项目经理)由具有国家一级项目经理资质、长期从事工业建设施工的六冶贵铝工程指挥长李文福同志，对工程全面负责，按项目法组织施工,实行统一指挥，
3、统一计划管理。并由其在六冶范围内选派项目经理,具体负责人该项目的施工管理工作，并配齐施工员、技术员、质量检验员、安全员等施工管人员。2.1.2 指挥部管理体系指挥部成立五部一室，负责对六冶在此承建的全部施工任务的管理工作,对施工全过程负责，按照岗位责任分工负责，指挥部管理人员计划定员在2 人左右，其管理网络机构组成见组织机构图。按承接项目的时间顺序、专业分工等分设项目部，具体执行各项目的施工任务，保证各项目在指挥部统一部署下，完成各项目的工程进度、工程质量、安全施工等管理工作。2.1.3 各部门管理职责（1）工程技术部：工程调度、施工管理、技术管理、测量控制管理、检验试验和质量计划等。（2）质
4、量安全部：工程质量管理、工程安全管理、质量安全培训和持证上岗管理，工程检验与试验、现场质量监督及质量评定等。（3）计划财务部：负责合同评审与鉴定，负责施工预算和材料计划的编制，负责工程计划和统计报表等经营管理工作。以及负责资金控制，成本核算及财务管理工作。（4）物资设备部：负责材料、周转料具供应、采购和保管工作，维护保养机械设备正常运转等。（5）综合办公室：行政福利、贯标工作，内外接待，劳资保卫和文件收发管理等。2.2 施工总平面布置2.2.1 施工总平面布置图中的生产临时设施和生活临时设施所布置的位置，是建立在整个施工期间尽可能不影响建筑物的正常施工和方便施工的原则上布置的，其临时设施与建筑

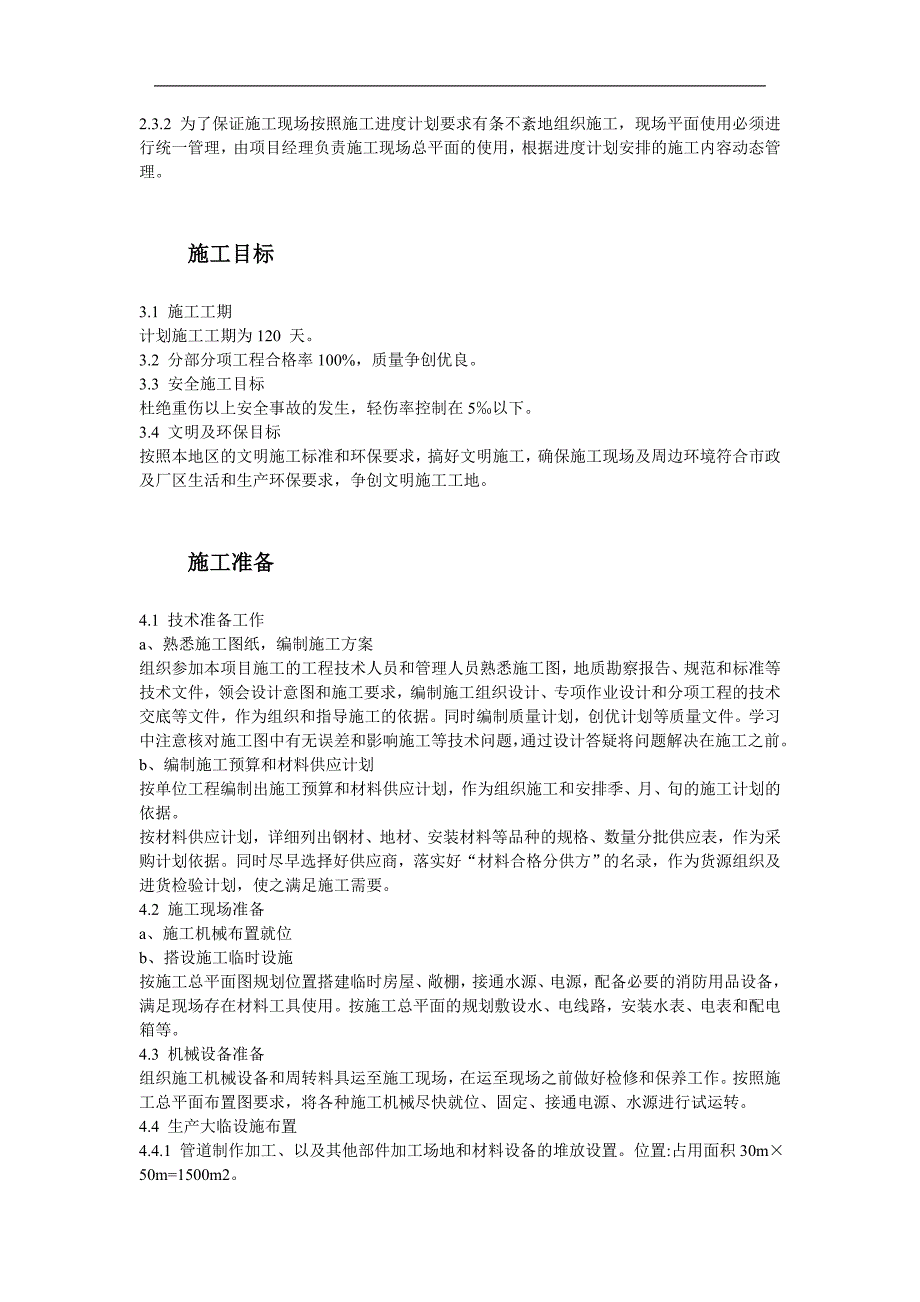

5、物的相互关系见施工总平面布置图2.3.2 为了保证施工现场按照施工进度计划要求有条不紊地组织施工，现场平面使用必须进行统一管理，由项目经理负责施工现场总平面的使用，根据进度计划安排的施工内容动态管理。施工目标3.1 施工工期计划施工工期为120 天。3.2 分部分项工程合格率100%，质量争创优良。3.3 安全施工目标杜绝重伤以上安全事故的发生，轻伤率控制在5以下。3.4 文明及环保目标按照本地区的文明施工标准和环保要求，搞好文明施工，确保施工现场及周边环境符合市政及厂区生活和生产环保要求，争创文明施工工地。施工准备4.1 技术准备工作a、熟悉施工图纸，编制施工方案组织参加本项目施工的工程技术
6、人员和管理人员熟悉施工图，地质勘察报告、规范和标准等技术文件，领会设计意图和施工要求，编制施工组织设计、专项作业设计和分项工程的技术交底等文件，作为组织和指导施工的依据。同时编制质量计划，创优计划等质量文件。学习中注意核对施工图中有无误差和影响施工等技术问题，通过设计答疑将问题解决在施工之前。b、编制施工预算和材料供应计划按单位工程编制出施工预算和材料供应计划，作为组织施工和安排季、月、旬的施工计划的依据。按材料供应计划，详细列出钢材、地材、安装材料等品种的规格、数量分批供应表，作为采购计划依据。同时尽早选择好供应商，落实好“材料合格分供方”的名录，作为货源组织及进货检验计划，使之满足施工需要
7、。4.2 施工现场准备a、施工机械布置就位b、搭设施工临时设施按施工总平面图规划位置搭建临时房屋、敞棚，接通水源、电源，配备必要的消防用品设备，满足现场存在材料工具使用。按施工总平面的规划敷设水、电线路，安装水表、电表和配电箱等。4.3 机械设备准备组织施工机械设备和周转料具运至施工现场，在运至现场之前做好检修和保养工作。按照施工总平面布置图要求，将各种施工机械尽快就位、固定、接通电源、水源进行试运转。4.4 生产大临设施布置4.4.1 管道制作加工、以及其他部件加工场地和材料设备的堆放设置。位置:占用面积30m50m=1500m2。4.4.2 施工道路为保证材料运输，除场区外可充分利用原有的
8、公路，场区内的施工道路按需要，配合业主临时修建可以通行的碎石路面道路。4.4.3 施工用电施工用电量建筑安装合计不少于200KVA 的稳压电源。施工用电由业主提供的施工现场总配电箱二次接入到各机械电动设备分配电箱内，最后引入到用电设备处。现场用电设备均实行“一机一闸”、“三项五线”制，施工用电设总电度表计量，其用电线路布设见施工总平面布置图。施工方案（一）金属风管、部件 加工制作、风管制作的要求（1）应熟悉施工图纸和有关的技术文件，并了解与通风、空调系统安装的位置、标高和连接口的尺寸。（2）按全国通用通风管道配件图表要求及安装位置，确定三通、四通的高度及夹角。（3）按通风与空调工程施工质量验收
9、规范（GB502432002）和全国通用通风管道配件图表要求、施工图纸要求及具体安装位置，确定弯头角度和弯头的曲率半径。（4）按照通风及空调工程施工质量验收规范（GB502432002）和设计对施工的要求及施工现场的情况，确定采用支架的形式、间距和安装的地点及安装的方法。（5） 制作风管时，划线、下料要正确，咬口缝应紧密，防止风管和法兰尺寸不匹配，而使风管起皱或扭曲翘角。（6）风管制作后要做好质量验收工作，其偏差值为：对于小于或等于300 为1 ；大于300 为2 。但偏差不能过大，否则将影响风管和法兰的连接。（8）对于管径或边长较大的风管，为避免风管断面变形和减少管壁在系统运转中由于振动而产
10、生的噪音，就需要对风管进行加固。、风管管件的制作1、弯管制作（1）弯风管是用以连接不同断面的通风管，以及通风管尺寸变更的部位。如设计无明确规定时，变径管的扩张角在250300 之间，长度可按现场安装的需要而定。（2）弯头是用来改变气流在通风管道内流动方向的配件，圆形弯头根据使用的位置不同，有900、600、450、300 四种，其曲率半径一般控制在R=11.5D，曲率半径是从风管中心算起的。（3）圆形弯头采用平行线展开，根据弯头直径、弯曲角度及确定的曲率半径和节数，先画出主视图，然后进行展开。2、三通制作（1）三通是通风、空调风管系统分岔或汇集的管件。三通的形式、种类较多，有斜三通、直三通、裤
11、衩三通、弯头组合式三通等。为使制作三通标准化，应尽量采用全国通用通风管道配件图表中规定的各种三通。（2）三通的交角a 应根据三通断面大小来确定，一般为150600。交角a 较小时，三通的高度较大；反之则较小。在加工断面较大的三通，为不使三通高度较大应采用较大的交角。一般通风系统的交角，可采用150600；视具体情况和施工图纸要求最终确定。主管和支管边缘之间的距离，应能保证安装法兰，并应能便于上紧法兰螺丝。3、连接件制作风管与风管或风管与管件、部件的连接，一般采用便于安装和维修方便的法兰连接，也可采用无法兰连接。圆形法兰的加工多采用机械加工。先将整根角钢或扁钢放在法兰卷圆机上，卷成螺旋形状后，再
12、将卷好的角钢或扁钢划线切割，再在平台上找平找正及调整后的焊接、冲孔。为使法兰与风管组合时严密而不禁，适度而不松，应保证法兰的内径偏差为正偏差，其偏差为2 。4、其他部件通风、空调系统的部件包括各类风阀、消音器以及各类送、回（排）风口、排气罩、风帽及柔性短管等，是系统的重要组成部分，其中风阀主要是用来调节风量，平衡各支管或送、回风口的风量及启动风机等；另外在特别情况下开启和关闭，达到防火、排烟的作用。这类部件按照规范或标准图集多为厂家生产的成品。（二）、风管和部件的安装风管系统安装前，应进一步核实风管及回（排）口风等部件的轴线和标高是否和图纸设计相符，并检查土建预留的洞口、预埋件的位置是否符合要
13、求。根据施工方法组织劳动力进场，并将与预制加工的支、吊、托架、风管按安排好的施工顺序运至现场。同时，将施工辅助用料（螺栓、螺母、垫料及粘胶剂、密封胶等）和必要的安装工具准备好，根据工程量大小及系统的多少进行分段安装。通风、空调系统风管和部件的安装，土建工程应根据风管明装和暗装等情况，必须具备一定条件才能进行。对明装或在技术夹层中安装的风管，应在通风管道安装部位的土建完工或主体工程及地坪、粉刷完工以后进行；如果通风管道安装后，再进行土建及其他工作，可能会损坏通风管道，特别是通风洁净系统，将会使管道内受到污染。对暗装风管的安装，应及时配合土建施工，否则将会损坏土建的装饰、吊顶。1、支、吊架的选择和
14、安装（1）支（吊）架安装要求支（吊）架的安装是风管系统的第一道工序，支（吊）的形式应根据风管安装的部位、截面的大小及工程的具体情况选择，应符合设计图纸和国家标准图要求。、水平安装的风管直径或边长小于400 ，支架安装间距不超过4；大于或等于400 ，其间距不超过3。、垂直安装的风管支架间距为4，并在每根立管上设置不少于两个固定件。风管的安装标高，对于矩形风管是从管底算起；而圆形风管是从风管中心算起，在安装支（吊）架时应引起注意。对于相同管径的支、吊、托架应等距排列，但不能将它们设置在风口、风阀、检视门及测定孔等部位。（2）常规支架的安装托架的安装通风管道沿墙壁或柱子敷设时，经常采用托架来支撑风
