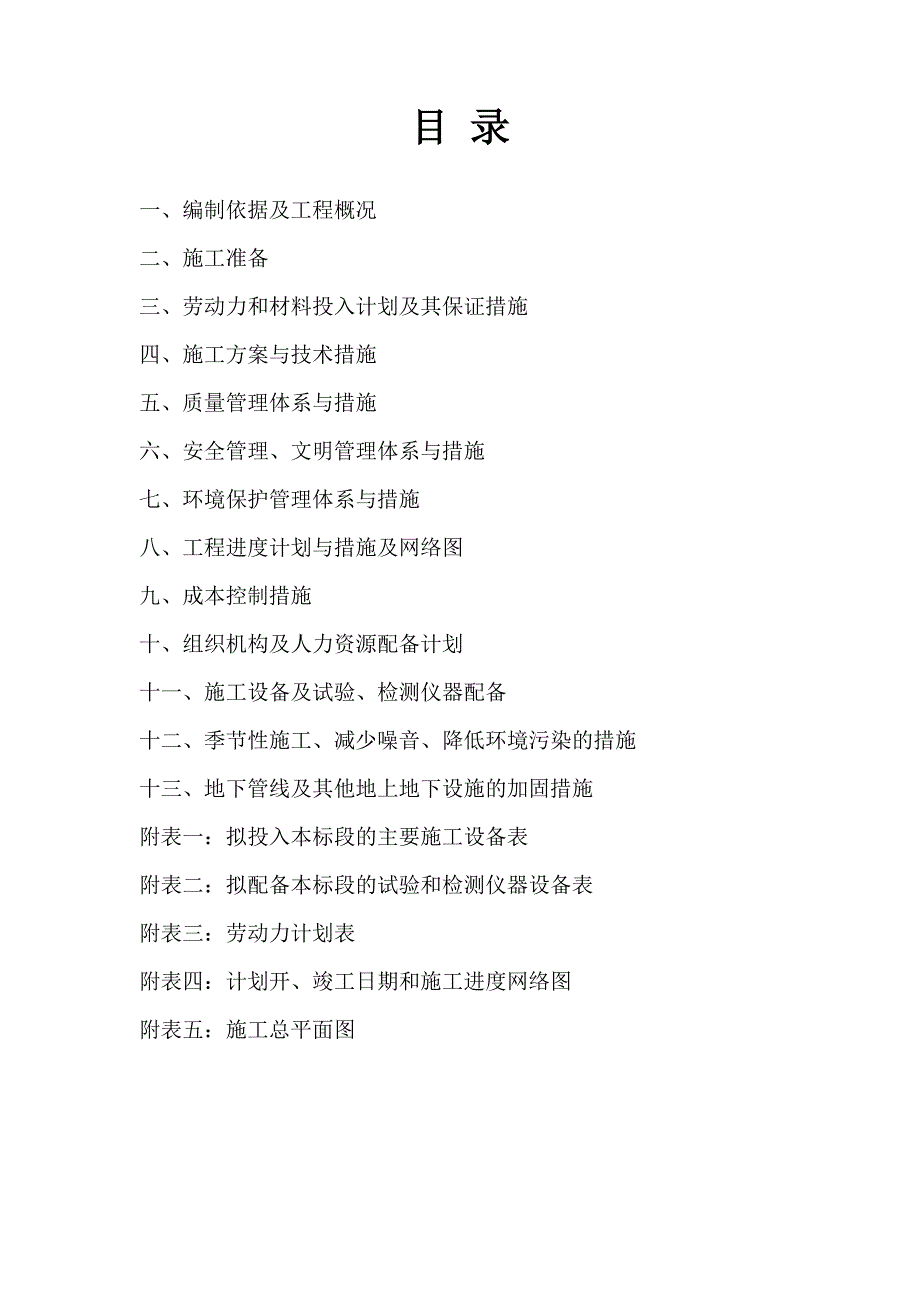

1、目 录一、编制依据及工程概况二、施工准备三、劳动力和材料投入计划及其保证措施四、施工方案与技术措施五、质量管理体系与措施六、安全管理、文明管理体系与措施七、环境保护管理体系与措施八、工程进度计划与措施及网络图九、成本控制措施十、组织机构及人力资源配备计划十一、施工设备及试验、检测仪器配备十二、季节性施工、减少噪音、降低环境污染的措施十三、地下管线及其他地上地下设施的加固措施附表一：拟投入本标段的主要施工设备表附表二：拟配备本标段的试验和检测仪器设备表附表三：劳动力计划表附表四：计划开、竣工日期和施工进度网络图附表五：施工总平面图一、编制依据及工程概况一、编制依据1、某某省南水北调渠首及沿线土地
2、整治重大项目（第一期）II片区封丘县第四年度工程招标文件2、某某省南水北调渠首及沿线土地整治重大项目（第一期）II片区封丘县第四年度工程施工图纸。3、国家及市有关部门颁发的工程施工技术规范、规程、验收标准及相关文件。4、我方技术、预算人员经现场勘测、走访调查所取得的各种资料。5、省、市及地方政府部门有关质量、安全、文明施工、规范管理及环境保护等方面的管理文件。6、我单位多年从事类似工程项目施工所积累的丰富的施工、管理经验和成熟技术、科技成果和施工工法等。二、工程概况项目名称：某某省南水北调渠首及沿线土地整治重大项目（第一期）II片区封丘县第四年度工程建设地点：某某省新乡市封丘县工 期：180日

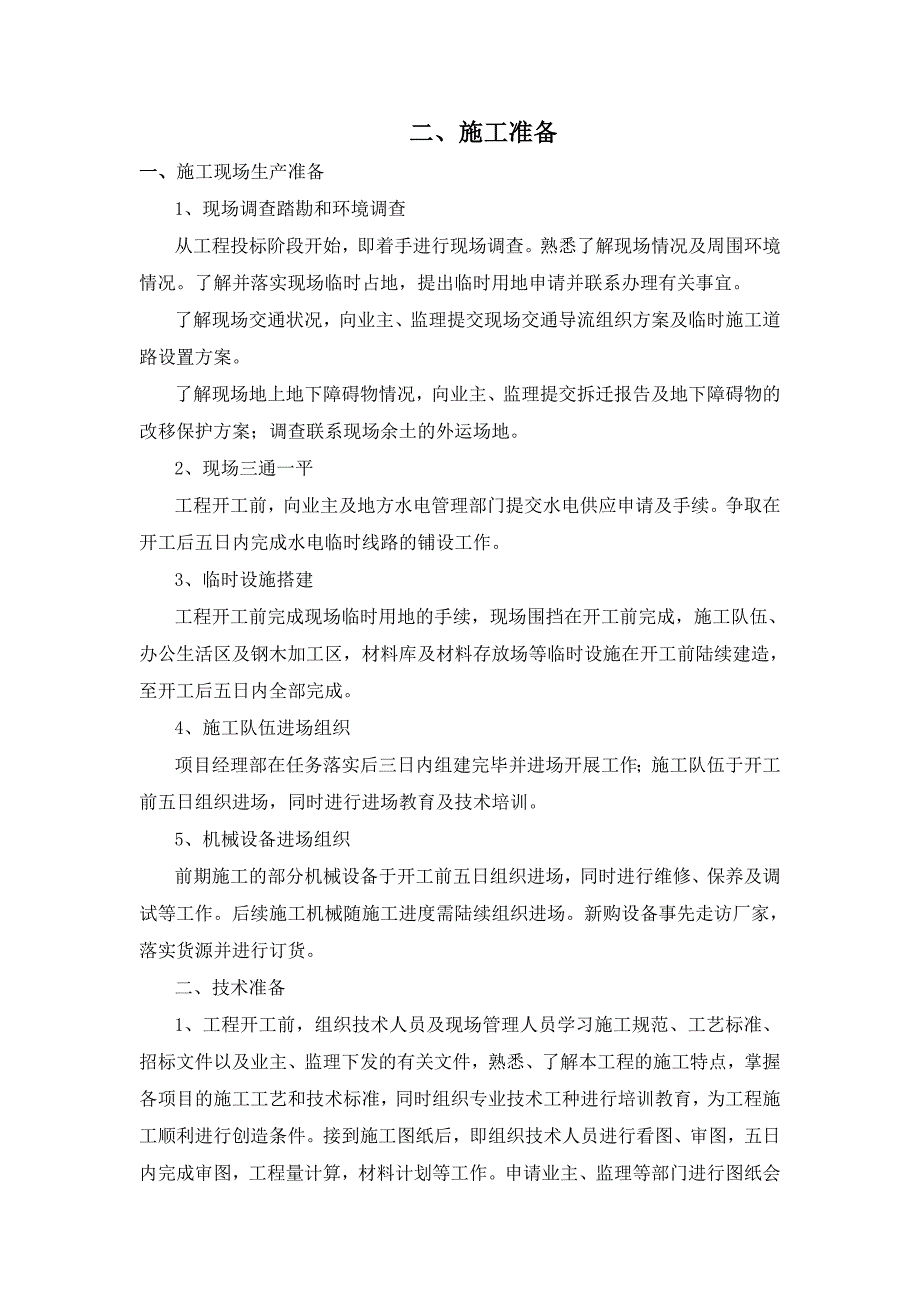

3、历天工程内容：土地平整、灌溉与排水、田间道路、农田防护与生态环境保持工程、其他工程、设备购置及安装。三、质量标准：合格二、施工准备一、施工现场生产准备1、现场调查踏勘和环境调查从工程投标阶段开始，即着手进行现场调查。熟悉了解现场情况及周围环境情况。了解并落实现场临时占地，提出临时用地申请并联系办理有关事宜。了解现场交通状况，向业主、监理提交现场交通导流组织方案及临时施工道路设置方案。了解现场地上地下障碍物情况，向业主、监理提交拆迁报告及地下障碍物的改移保护方案；调查联系现场余土的外运场地。2、现场三通一平工程开工前，向业主及地方水电管理部门提交水电供应申请及手续。争取在开工后五日内完成水电临时
4、线路的铺设工作。3、临时设施搭建工程开工前完成现场临时用地的手续，现场围挡在开工前完成，施工队伍、办公生活区及钢木加工区，材料库及材料存放场等临时设施在开工前陆续建造，至开工后五日内全部完成。4、施工队伍进场组织项目经理部在任务落实后三日内组建完毕并进场开展工作；施工队伍于开工前五日组织进场，同时进行进场教育及技术培训。5、机械设备进场组织前期施工的部分机械设备于开工前五日组织进场，同时进行维修、保养及调试等工作。后续施工机械随施工进度需陆续组织进场。新购设备事先走访厂家，落实货源并进行订货。二、技术准备1、工程开工前，组织技术人员及现场管理人员学习施工规范、工艺标准、招标文件以及业主、监理下
5、发的有关文件，熟悉、了解本工程的施工特点，掌握各项目的施工工艺和技术标准，同时组织专业技术工种进行培训教育，为工程施工顺利进行创造条件。接到施工图纸后，即组织技术人员进行看图、审图，五日内完成审图，工程量计算，材料计划等工作。申请业主、监理等部门进行图纸会审和设计交底工作。2、接到施工图纸后，结合现场实际情况，十日内完成实际性施工方案和施工组织设计设计的编制工作并报监理审批，开工前完成前期施工各项目的现场施工技术交底，提出各种预制构件的加工计划。3、开工前完成测量交接桩及其复核工作，完成施工测量方案的编制和控制网点测设成果报监理审批。现场道路中线、用地红线及现状测量也在开工前完成，为工程开工创
6、造条件。前期施工的工程定位放线要于施工前完成并请业主、监理及设计勘测部门进行验线。三、设备及物资准备 1、工程开工前，完成各项施工用料的调查落实，经取试验合格后签订供货协议，并分期分批组织进场。2、各种预制构件根据施工进度计划安排，提前与构件厂签定供货协议，并提交构件加工计划。3、彩条地砖、河沙、砂砾混合料的供应要事先与有关单位取得联系并提交供应计划。4、材料进场要做好存放、保管工作，并认真进行标识。四、临时用电.用水情况 1、临时供水本工程中闭水试验及管道工程施工等用水量均较大。为保证施工用水，沿线拟铺设一条DN100钢管，100m设一截止阀门,在给排水管道流水段施工分界处要安装DN75井用
7、控制箱，作为闭水试验用水源。施工现场用水使用橡胶管引流。施工用水源要同供水部门协商后就近接入，保证施工用水的需要。2、临时供电（1）本工程临时用电主要包括生活用电、照明用电和施工用电。电源采用三相五线制, 供电采用树干式引导供电，每隔100m设闸箱。配电要有二级以上保护, 做到一机一闸, 并就近设开关箱。电缆采用350+216的橡胶电缆。配电箱体全部采用玻璃钢体, 酚醛布夹层绝缘板, 单面配线。电线过马路时做穿管绝缘或护套。为防备停电或临时小容量用电，同时准备250KVA柴油发电机一台,满足工程临时用电需要。五、临时设施布置 在施工围挡内，根据现场需要搭设300m2的办公用房和生活用房。办公用
8、房和生活用房要在进场后一周内搭建，生产用房随工程进展逐步搭设、逐步拆除。另外要根据现场情况设置存料场地和加工场地。六、施工技术资料的准备1、工程开工前，应准备以下资料：开工报告，设备安装、焊接施工作业指导书、施工记录、图纸技术交底、安全交底。2、 施工现场准备各施工场所应安装焊接二次接线盘（快速接头插孔）。露天施工现场，必须备有防风、防雨、防雪的围棚。施焊现场光照适宜，作业场所附近没有易燃易爆物品。高空作业搭设的脚手架应符合规定并验收合格。接设备的准备：管道焊接采用AX-320直流弧焊机或BX-500、BX-330型交流弧焊机。电焊机应保持性能可靠、附件完整、调节灵敏。焊机一、二次线连接应符合
9、安全规定。七、对作业人员要求1、对合格管道工、焊工、电工、起重工等特种作业人员的要求。管道工、焊工、电工、起重工等特种作业人员应有良好的工艺作风，严格按照给定的工艺和措施执行，并认真实行质量自检。2、管道工、焊工、电工、起重工等特种作业人员在施工前应熟悉作业指导书，凡与作业指导书要求不符合时，应拒绝施工，当出现重大质量问题时，应报告有关人员，不得自行处理。3、管道工、焊工、电工、起重工等特种作业人员不得担任超越其合格项目的施工工作。八、对测试、检验人员的要求1、测试、检验人员经专业培训考核合格取得资格证书后，方可担任相应的工程测试、检验工作。2、测试、无损检验工作应按规范和有关规程进行。测试、
10、检验结果的评定工作，必须由二级以上人员担任。3、对外观不合格的施工项目，应拒绝测试。三、劳动力和材料投入计划及其保证措施一、劳动力投入计划劳动力计划详见附表三二、劳动力保证措施1、劳动力素质、能力保证措施 影响质量管理体系和工程质量人员的确定：项目管理人员，从事技术工作的劳务人员。项目部管理人员应具备相应专业的技术职称和相应岗位上岗证书，能独立完成本岗位职责要求的工作内容。项目管理人员，在项目开工前应集中对本工程所涉及到的法律、法规、标准、规范等一系列相关文件进行学习，熟悉各项要求，并做到心中有数。项目经理应对项目管理人员进行考核，确保其能力符合要求。技术工种劳务作业人员必须持有本工种要求具备
11、的职业资格证书，其中从事水电工种作业的人员，必须同时持有本工种的作业人员上岗证，并掌握本工种的操作技能。对进场的劳务人员上岗前应进行专门的培训教育，除培训专业技术理论和操作技能外，还应由质安员着重组织对劳务队的质量意识教育和技术安全知识培训，做好劳务队在施工过程中的检查、考核，并做好记录。安全员对劳务队技术工种操作证及特殊工种上岗证进行检查，收集存档备查，若发现有无证上岗的情况及时与公司相关部门联系。2、劳动力人员保证措施公司有专门的分包控制程序，公司每年对劳务分包方的有效营业执照、资质等级证书、法定代表人证明书（委托书）、是否承担过类似工程且达到了公司对质量/环境/职业健康安全的管理要求、是
12、否有满足所施工程的技术能力和管理能力等方面进行评价，评价合格的劳务分包方，经主管领导批准后报公司人力资源保险部、工程管理部，审查合格后定期发放合格劳务分包方名册，凡列入公司合格劳务分包方名册中的单位，公司可直接选择使用，不重复评价。严格的评价程序和持续滚动的合格劳务方名册保证了劳务方的质量，同时也能快捷、有效地选择劳务方。劳务层施工人员由劳务公司进行统一调配，根据进度及劳动力计划选派有同类施工经验、技术素质高、人员充足的专业施工队伍进场施工。从队伍的选择上，一要选择南方的劳务队，避免夏收人员流动大，人员不稳定对工期的影响；二要选择工种齐全、技术力量较高，人员调派灵活的劳务队；三要充分发挥劳务公
13、司的优势，出现缺口及时支援，保证现场劳动力充足、有战斗力。3、材料计划：主要材料数量及进场计划详见预算。4、材料供应保证措施建立材料管理领导小组，配备材料管理人员，负责日常管理和限额领料。 由技术员和施工员确定材料的种类、数量，结合施工进度计划，提前提出材料计划和对外委托加工计划，每月的材料计划不得超过两次，并做好材料计划的审批及传递工作，所提材料由材料员负责采购。材料采购人员依据材料计划，确定加工供应方式，并按工作程序及时签订物资供应合同，确保材料按工程进度需求进场。项目施工员负责编制材料需用量计划和对外委托加工计划，提出质量和技术要求，并经项目经理审核签字。管子、管件的材质、规格、型号等技
14、术参数应符合设计文件的规定；并应按国家现行标准进行外观检验，不合格者不得使用。钢管及管件表面不得有裂纹、扎折、结疤、折叠离层等缺陷，锈蚀、凹坑及机械损伤深度不应超过壁厚负偏差；塑料管和管件颜色应一致，无色泽不均及分解变色线，内外表面应光滑、平整，不得有气泡、裂口和明显的痕纹；混凝土管内外表面不得有裂纹、疏松、空洞等缺陷；承插式柔性接口使用的橡胶圈宜由厂家配套供应，橡胶圈内径与管子插口外径之比宜为0.85-0.9，橡胶圈断面直径压缩率宜为40%-50%；刚性接口填料使用的水泥强度等级宜为425，砂宜为0.5mm-2mm的清洁中砂，油麻应采用洁净、松软、长纤维的无皮质麻。三、机械设备投入计划设置混
15、凝土铺摊机1台，用于混凝土的铺摊，设置DR300电动切割机一台，用于路面的切割。现场设砂浆机2台，用于水稳层搅拌零星砼、装饰装修及砌体的砌筑。自备60KVA发电机1台，作为备用电源，保证临时停电时关键工序不受影响。计划投入的主要施工机械设备附表一四、施工方案与技术措施一、施工方案及主要施工方法：1、施工准备工作：组织有关工程技术人员认真审查图纸，掌握工程规模，结构特点、工程量、质量要求、工期要求、研究有关操作规程、制定施工方法。勘查施工现场，收集施工所需各项资料，包括地形地貌，水文气象、运输道路、地面障碍物、防洪排水系统、供电供水通讯等，以便为施工规划提供可靠依据。核对主要控制点、坐标点等是否准确无误。工程在正式施工前，由设计单位进行交桩和技术交底。交桩应现场进行，并做好记录、复核和保护。建立工地实验室为施工现场提供直接服务。研究制定施工方案，确定施工顺序、方法、措施。2、施工方案和施工方法2.1施工工艺：现场勘察清理地面障碍物标定平整范围设置
