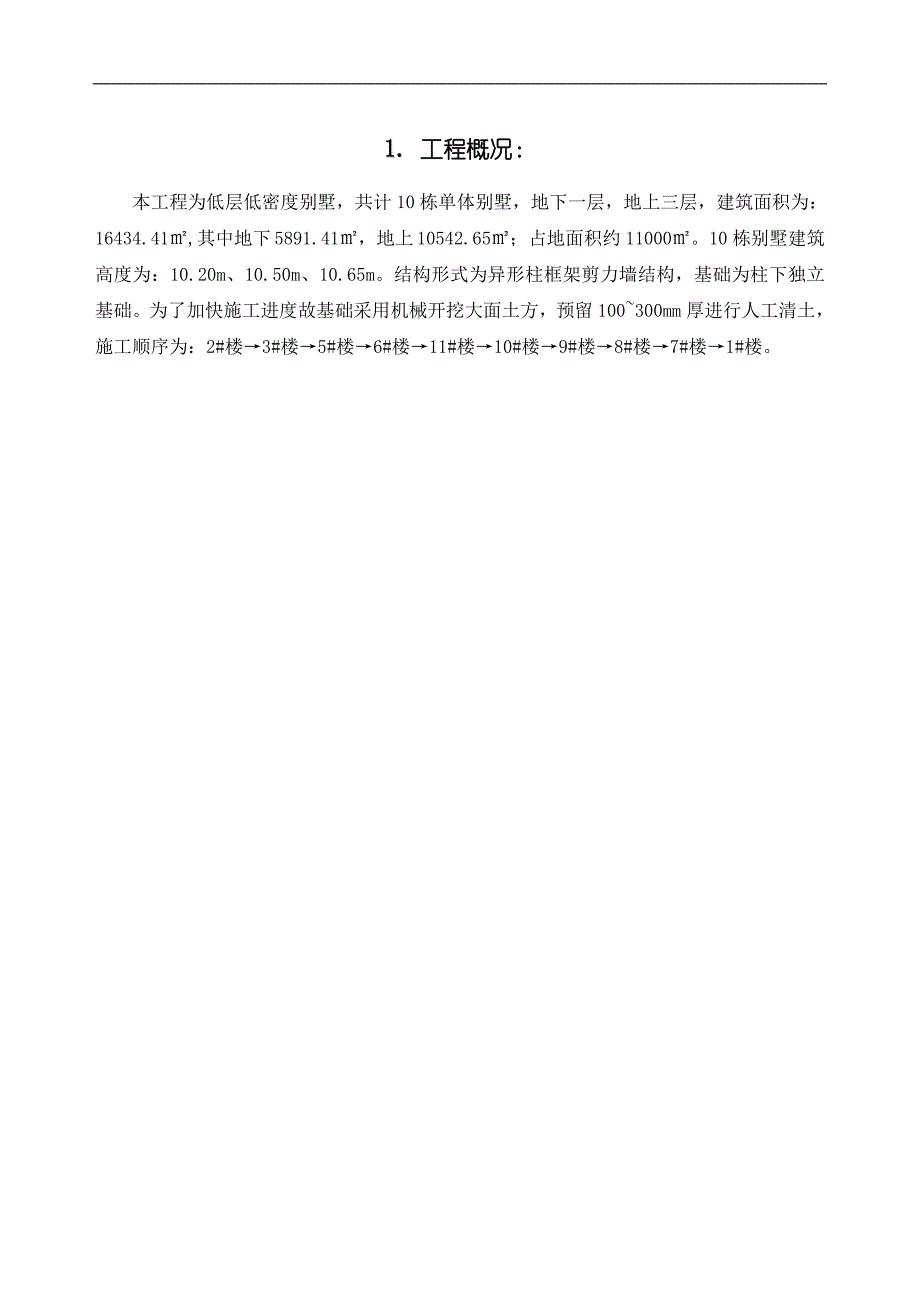

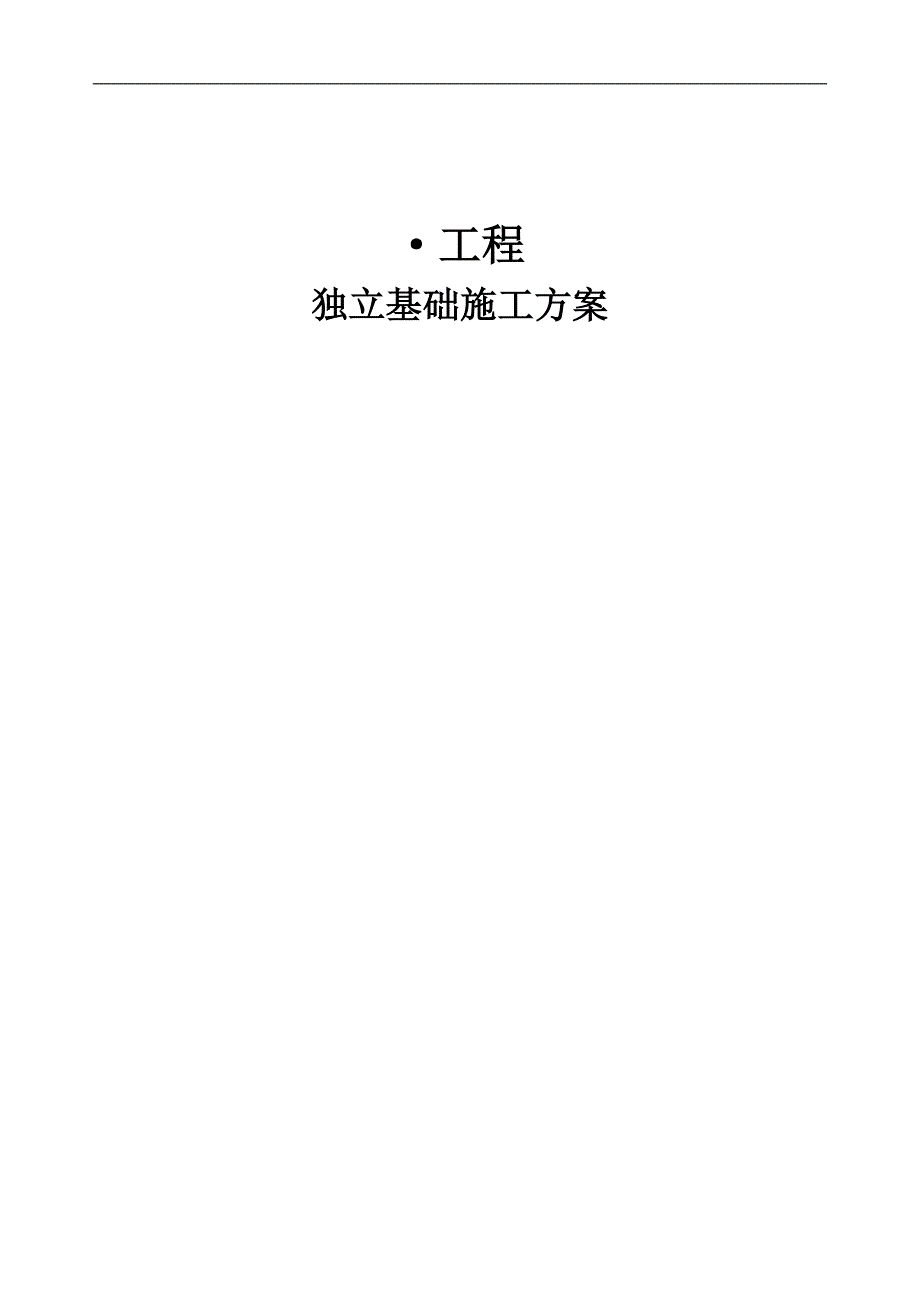

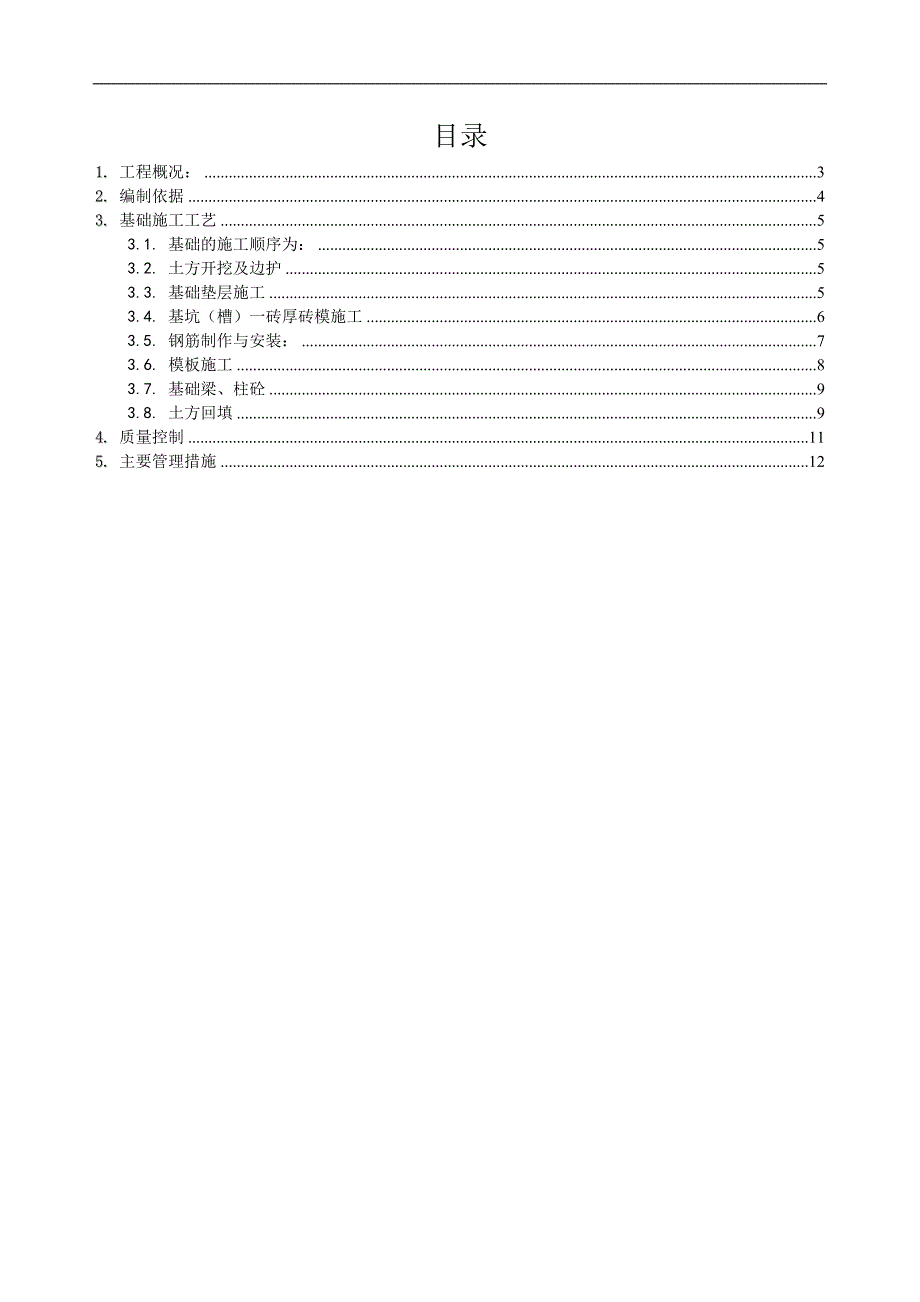

1、工程独立基础施工方案目录1. 工程概况：32. 编制依据43. 基础施工工艺53.1. 基础的施工顺序为：53.2. 土方开挖及边护53.3. 基础垫层施工53.4. 基坑（槽）一砖厚砖模施工63.5. 钢筋制作与安装：73.6. 模板施工83.7. 基础梁、柱砼93.8. 土方回填94. 质量控制115. 主要管理措施121. 工程概况：本工程为低层低密度别墅，共计10栋单体别墅，地下一层，地上三层，建筑面积为：16434.41,其中地下 5891.41，地上 10542.65；占地面积约11000。10栋别墅建筑高度为：10.20m、10.50m、10.65m。结构形式为异形柱框架剪力墙结
2、构，基础为柱下独立基础。为了加快施工进度故基础采用机械开挖大面土方，预留100300mm厚进行人工清土，施工顺序为：2#楼3#楼5#楼6#楼11#楼10#楼9#楼8#楼7#楼1#楼。2. 编制依据1、施工图纸；2、现行施工规范地下工程防水技术规范 GB50108-2008钢筋焊接及验收规程 JGJ18-2012钢筋机械连接通用技术规程 JGJ107-2010建筑设计防火规范 GB50016-2006建筑地基处理技术规范 JGJ79-2012住宅工程质量通病防治技术规程 DB34-1659-20123. 基础施工工艺3.1. 基础的施工顺序为：基础开挖后，拟采用如下方法施工：基坑（槽）土方开挖基
3、坑（槽）修整10cm砼垫层基础放线一砖厚砖模砌筑基础承台钢筋安装基础承台模板安装柱插筋预埋基础钢筋、模板验收基础梁以下混凝土浇筑基础梁垫层浇筑基础梁钢筋安装、柱插筋校正基础梁模板安装基础梁钢筋、模板验收混凝土浇筑。 3.2. 土方开挖及边护根据本工程特点，本工程土方采用挖掘机进行机械大开挖，机械开挖至设计标高往上20CM时，用小挖机及人工清理基坑（槽）至设计标高。土石方开挖前，先放好基础边线和土方开挖线，并将其引到基坑（槽）以外不会被破坏的地方。土石方开挖时，施工测量人员严格控制标高。土石方工程采用大开挖，自然放坡，放坡系数取1：0.33，雨水或地表水经排水汇集于集水坑内，再用潜水泵排出坑外。
4、本工程选用明沟与集水坑排水，在开挖好的基坑、基槽四周设排水沟或集水坑，采用水泵抽水。排水沟深始终保持比基底低0.3m，集水坑应比排水沟低0.5m，保持水流畅通。基坑（槽）清槽完毕，自检合格后，应及时报请业主、监理等部门及时验收，合格后方可进行下道工序施工。基坑支护为素混凝土喷浆支护，为甲指专业分包施工。3.3. 基础垫层施工1、浇捣C15砼垫层时，需留置标养试块一组，试块制作请监理公司人员旁边监督，送试验室养护。2、在垫层浇筑前要对基坑（槽）进行修整，应用竹签对基坑（槽）的标高进行标识。先用竹签订在基坑（槽）的中间及四周，然后用水准尺对其进行测定标高。在素砼浇筑过程中，将以这些竹签的顶为基准，
5、进行总体标高测定。在砼具体施工时，测量员应对全程进行控制施工。浇筑时采用汽车泵运输，由远而近，并不得在同一处连续布料，应在2米范围类水平移动布料，且垂直于浇筑面。振捣时，振动棒插入间距一般为400mm左右，振捣时间一般为1530S，并且在2030min后对其进行二次复振。确保顺利布料和振捣密实，采用平板振动器时，其移动间距应保证平板能覆盖已振实部分的边缘。砼振捣完毕后，表面要用磨板磨平。3.4. 基坑（槽）一砖厚砖模施工500mm高1砖厚砖模集水坑、排水沟1122基坑施工平面图基槽施工平面图500mm高1砖厚砖模砖模施工完成后，回填土夯实砼独立基础C15砼基础垫层基坑（基槽）施工示意图1-1（
6、2-2）剖面图1、基础垫层施工完成，应及时安排专职测量人员进行测量放线。2、同时现场技术人员安排施工作业人员对独立基础的砖模施工进行现场技术交底。3、施工作业人员施工期间，现场技术人员应不定时检查，保证所砌砖模高度不低于500mm，周边砖模为防止倒塌等情况采用240mm厚砖模，同时对施工质量进行严格控制。4、施工作业人员进行砖模砌筑期间，项目部还应配备满足施工需求的水泵及抽水辅助人工，保证施工期间及施工后砖模养护期作业面不集水。5、施工人员作业期间，应安排专职安全人员对作业区域进行监控，保证集坑（槽）内施工人员的人身安全。3.5. 钢筋制作与安装：1、学习、熟悉施工图纸和指定的图集，明了构造柱
7、、圈梁、节点处的钢筋构造及各部做法，确定合理分段与搭接位置和安装次序。基础含承台钢筋之混凝土保护层厚度不小于50MM2、钢筋应出厂质量证明书和试验报告，不同型号、钢号、规格均要进行复试合格，必须符合设计要求和有关标准的规定方可使用。3、I级钢（直径6至12MM盘圆钢）经冷拉后长度伸长（2%至一般小冷拉，钢筋不得有裂纹、起皮生锈、表面无损伤、无污染，发现有颗粒现状不得使用。按施工图计算准确下料单，根据钢材定尺长度统筹下料，加强中间尺寸复查做到物尽其用。4、所下的各种不同型号、规格不同尺寸数量按施工平面布置图要求，按绑扎次序，分别是堆放挂上标识牌，绑扎前要清扫模板内杂物和砌墙的落地砂浆灰，模板上弹
8、好水平标高线。5、绑扎基础柱钢筋时，箍筋的接头应交错分布在四角纵向钢筋上，箍筋转角与纵向钢筋交叉点均应扎牢（箍筋平直部分与纵向钢筋交叉点可间隔扎牢）绑扎箍筋时绑扣相互间应成八字形，基础柱与梁的交接处上下各500mm加密区。6、绑扎基础梁，在模扳支好后绑扎，按箍筋间距在模板一侧划好线放箍筋后穿入受力钢筋。绑扎时箍筋应受力钢筋垂直，并沿受力钢筋方向相互错开。各受力钢筋之间的绑扎接头位置应相互错开，并在中心和两端用铁丝扎牢。在钢筋绑扎好后应垫水泥垫块，数量为8块/M2。7、在钢筋加工时不得乱锯乱放，使用前须将钢筋上的油污、泥土和浮锈清理干净。绑扎结束后应保持钢筋清洁。8、钢筋绑扎的允许偏差 受力钢筋
9、的间距 10mm钢筋弯起点位置 20mm 箍筋、横向钢筋的间距20mm保护层厚度 柱、梁5mm 3.6. 模板施工1、模板及其支架必须符合以下规定：1）、保证工程结构和构件各部分形状尺寸和相互位置的准确。2）、具有足够的承载力、刚度和稳定性，能可靠地承受新交砼的自重和侧压力，以及在施工过程中所产生的荷载。3）、构造简单，拆装方便，便于钢筋的绑扎、安装和砼的浇筑和养护等要求。4）、模板的接缝不应漏浆。5）、木模与支撑系统应选不易变形、质轻、韧性好的材料不得使用腐朽、脆性和受潮湿易变形的木材。2、基础柱模板安装基础柱模板由侧模、柱箍、支撑组成安装前应先将基础柱内及钢筋上的杂物清理干净，先安装侧模再
10、安装柱箍将其固定，为了保证柱模的稳定，柱模之间要用水平撑、剪刀撑等互相拉结固定。3、基础梁模板的安装a根据柱弹出的轴线，梁位置和水平线安装柱头模板。b当梁跨度大于或等于4m时，按全跨长度的1100033000起拱复核检查梁模尺寸。c支顶之间应设水平拉杆和剪力撑，其竖向间距不大于1.0m，梁侧立杆间距不大于1200，梁底小横杆间距不大于500。4、模板的拆除1）、承重模板在砼强度能够保证其表面及棱角不因拆模而受损时方能拆模。2）、梁小于8m的砼强度要达到75%以上。3）、拆除的模板要及时清运，同时清理模板上的杂物，涂刷隔离剂，分类堆放整齐。5、模板安装的允许偏差轴线位置： 5mm层高垂直度： 6
11、mm相邻两板高低差：2mm截面内部尺寸： +4mm -5mm表面平整度（2m长度上）： 5mm3.7. 基础梁、柱砼1、浇筑前应先对机械设备进行检查，保证水电及原材料的供应，掌握天气变化情况2、检查模板的标高、位置及截面尺寸，支撑和模板的固定是否可靠，钢筋的规格数量安装位置是否与设计符合。3、清理模板内的杂物及钢筋上的油污，并加以浇水润湿，但不得有积水。4、砼的强度等级基础为C30，基础梁板为C30，采用商品混凝土，汽车泵运输。5、浇筑独立基础混凝土时，振捣砼要注意振捣器与模板的距离，并应避免碰撞钢筋与模板。浇筑时应以最少的转载次数和最短的时间从搅拌地点运至浇筑地点，使用振捣器时，要轻拔快插捣
12、有序，不漏振，插入的深度不小于50mm，每一振捣的延续时间应使砼的表面呈现浮浆和不在沉落。在浇筑是要经常观察模板，防止胀模。6、基础梁振捣砼时，振动棒插入间距一般为400mm左右，振捣的时间应使砼的表面呈现浮浆和不在沉落。对于钢筋密集部位，应先制定好措施，确保顺利布料和振捣密实。在浇筑的同时应经常观察钢筋和模板，如有变形和移位，应立即采取措施处理。砼振捣完毕后，表面要用抹板磨平。7、浇筑结束后应进行砼养护，即覆盖及浇水。在强度未达到1.2N/mm2以前不得在上面踩踏及安装砌筑。8、砼浇筑的允许偏差轴线位置：8mm截面尺寸： +8mm 5mm表面平整度（2m长度上）：8mm3.8. 土方回填1、
13、根据现场情况，基础回填为一次回填，回填时采用自然土分层夯实。2、本工程土方采用人工回填，铺平、机械打夯，打夯遍数为34遍，每批回松土20cm,其夯实厚度在15cm左右。填土时，应保证边缘部位的压实质量，填表土后将填方边缘宽度填宽0.5m。3、回填前，将坑内树根、木料等杂物垃圾清理干净，将洞、坑积水抽干，清净淤泥砂，将挑担洞用细石砼堵实，并保证墙体及砼强度达到一定的要求，在土方回填时不致于损伤方可回填。4、回填时，打夯应一夯压半夯，夯夯相连、行行相连，纵横交错，并且严禁使用水浇使土下沉的所谓“水夯”法。5、在填方过程中，取土、铺土、压实等各工序应按设计要求、土质、含水率、回填规范进行回填土。6、
14、在做到上述各项工作的同时，各个施工环节必须严格施工，确保土方回填工程顺利进行。4. 质量控制1、土方开挖工程质量验收标准项序检查项目允许偏差或允许值（mm)检验方法柱基基坑基槽挖方场地平整管内地（路）面基层人工机械主控项目1标高5030505050水准仪检查2长度、宽度（由设计中心线向两边量）200 50300 100500 150100经纬仪、用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。2、土方回填工程质量验收标准项序检查项目允许偏差或允许值（mm)检验方法柱基基坑基槽挖方场地平整管沟地（路） 面基层人工机械主控项目1标高5030505050水准仪2分层压实系数设计要求按规定方法一般项目1回填土料设计要求取样检查或直观鉴别2分层厚度及含水量设计要求水准仪及抽样检查3表面平整度2020302020用靠尺或水准仪5. 主要管理措施1、安全管理及防护技术措施按照
