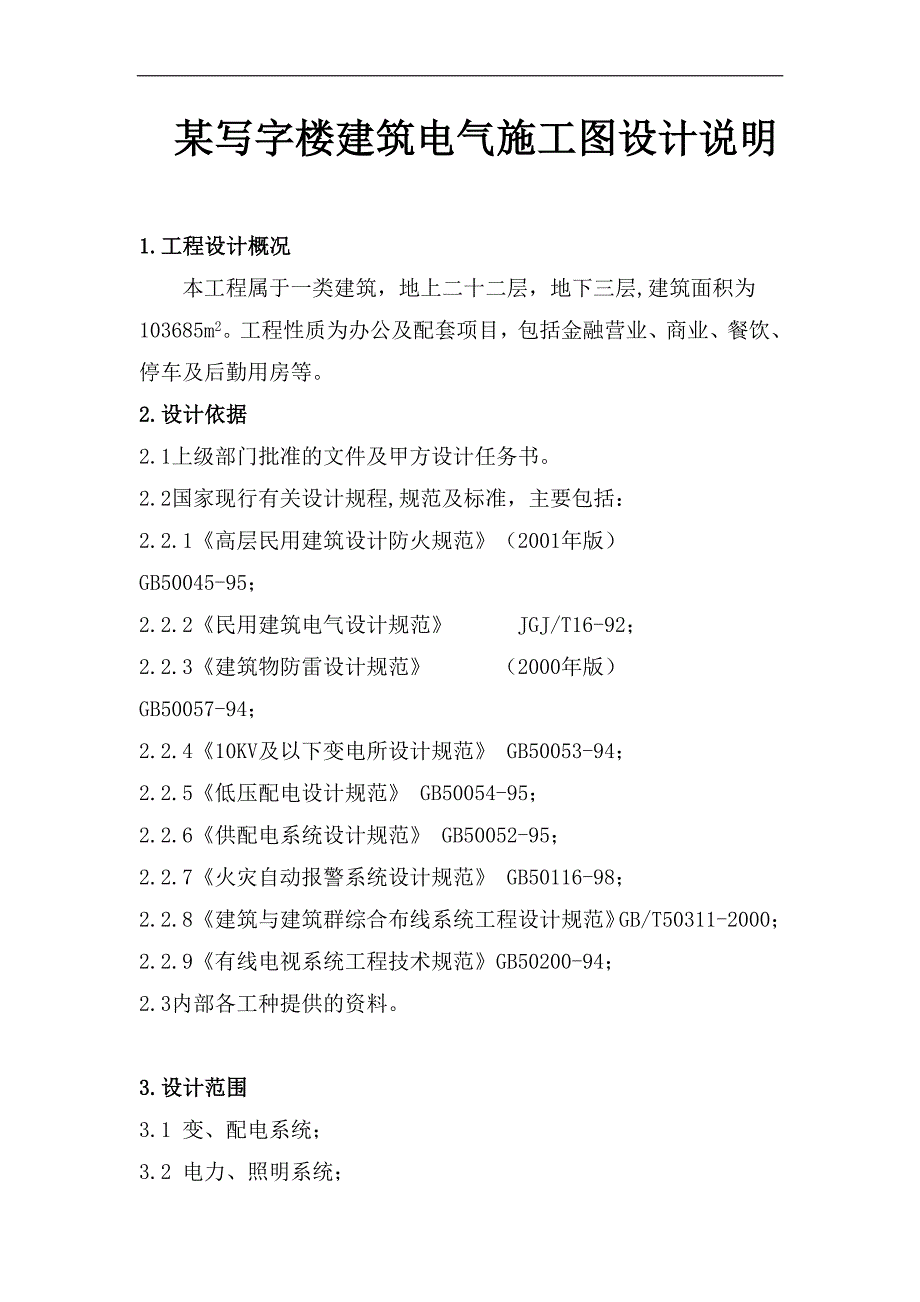

1、某写字楼建筑电气施工图设计说明1.工程设计概况本工程属于一类建筑，地上二十二层，地下三层,建筑面积为103685m2。工程性质为办公及配套项目，包括金融营业、商业、餐饮、停车及后勤用房等。2.设计依据2.1上级部门批准的文件及甲方设计任务书。2.2国家现行有关设计规程,规范及标准，主要包括：2.2.1高层民用建筑设计防火规范（2001年版） GB50045-95；2.2.2民用建筑电气设计规范 JGJ/T16-92；2.2.3建筑物防雷设计规范 （2000年版） GB50057-94；2.2.410KV及以下变电所设计规范 GB50053-94；2.2.5低压配电设计规范 GB50054-95

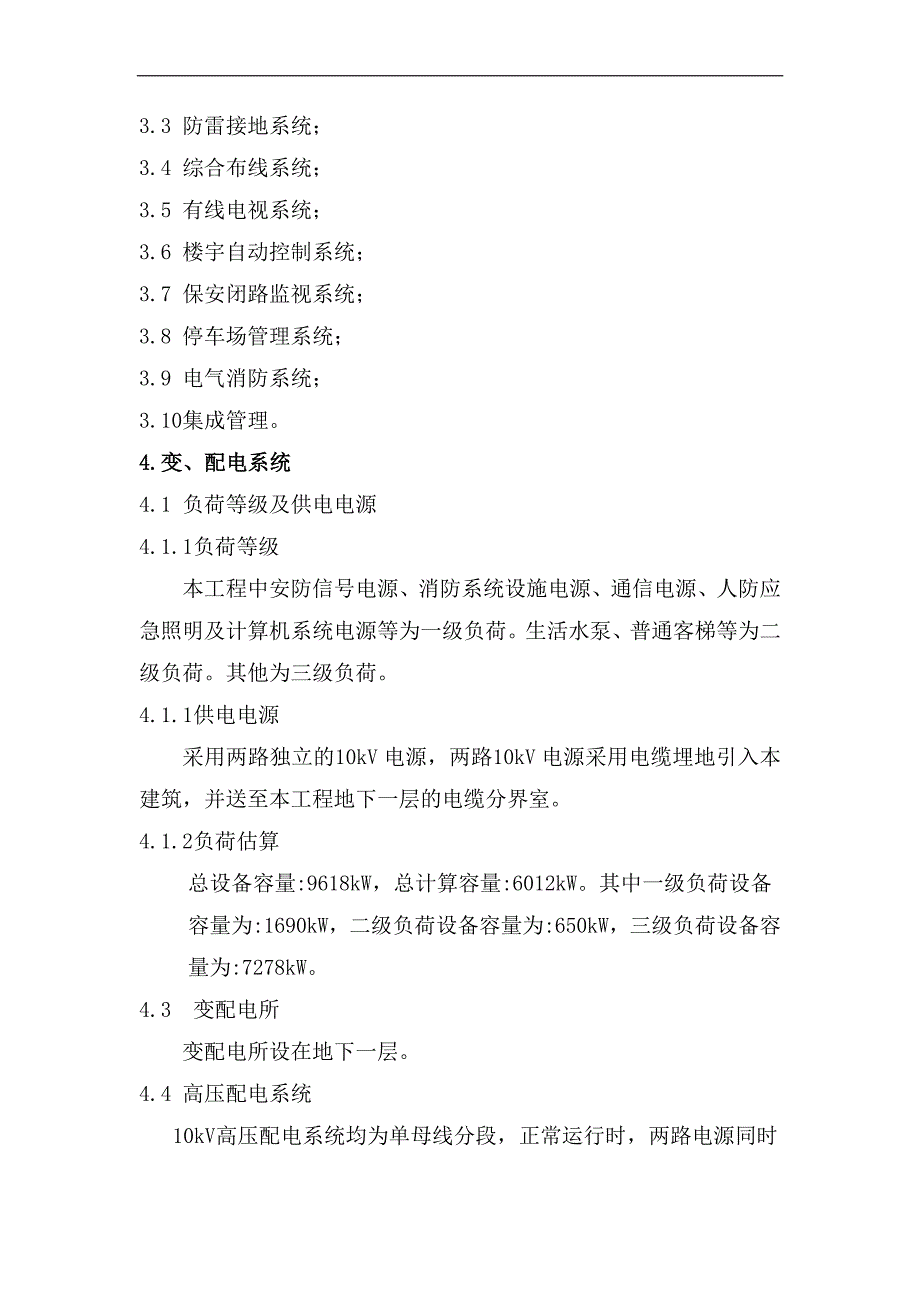

2、；2.2.6供配电系统设计规范 GB50052-95；2.2.7火灾自动报警系统设计规范 GB50116-98；2.2.8建筑与建筑群综合布线系统工程设计规范GB/T50311-2000；2.2.9有线电视系统工程技术规范GB50200-94；2.3内部各工种提供的资料。3.设计范围3.1 变、配电系统；3.2 电力、照明系统；3.3 防雷接地系统；3.4 综合布线系统；3.5 有线电视系统；3.6 楼宇自动控制系统；3.7 保安闭路监视系统；3.8 停车场管理系统；3.9 电气消防系统；3.10集成管理。 4.变、配电系统 4.1 负荷等级及供电电源4.1.1负荷等级本工程中安防信号电源、消

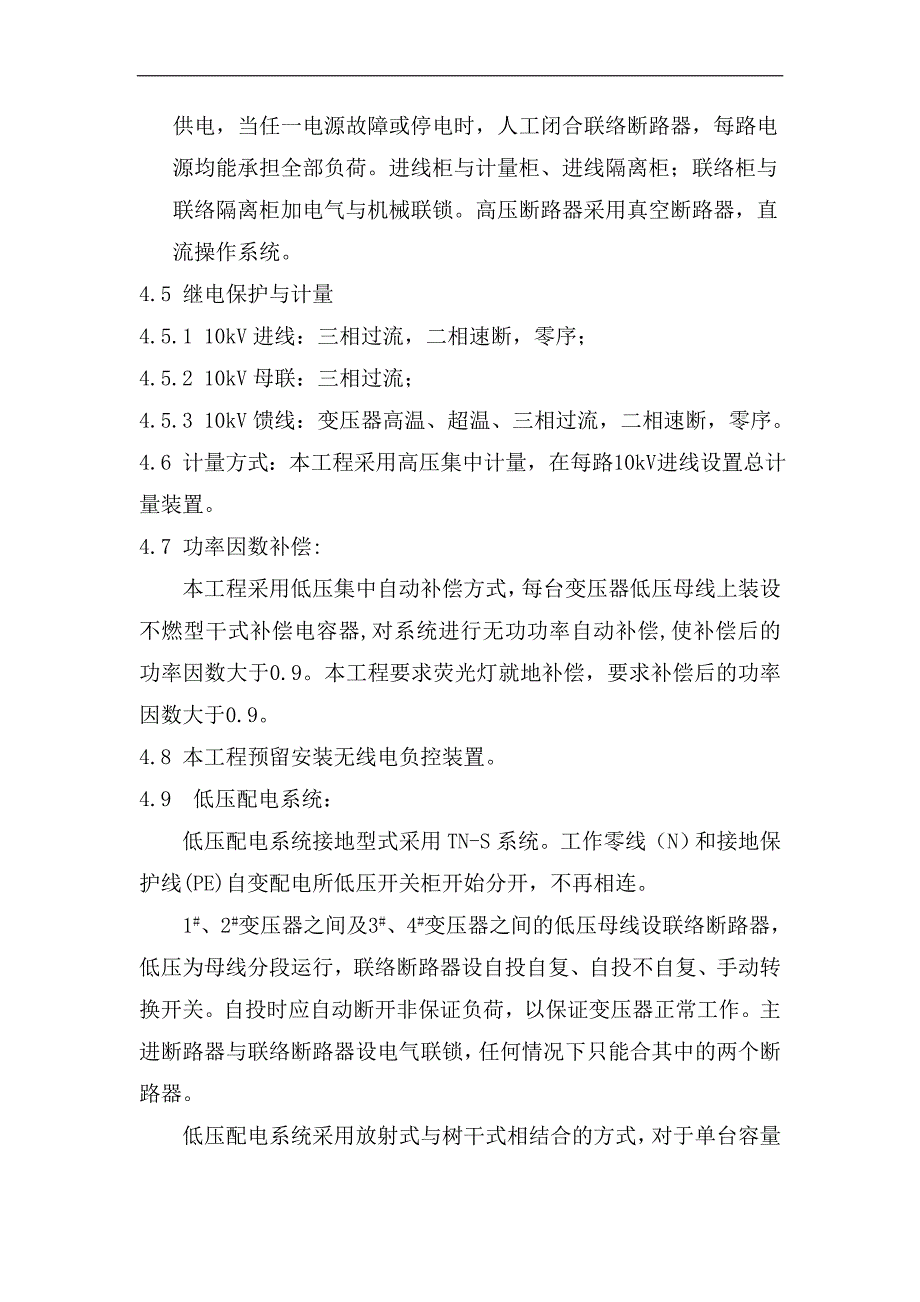

3、防系统设施电源、通信电源、人防应急照明及计算机系统电源等为一级负荷。生活水泵、普通客梯等为二级负荷。其他为三级负荷。4.1.1供电电源采用两路独立的10kV电源，两路10kV电源采用电缆埋地引入本建筑，并送至本工程地下一层的电缆分界室。4.1.2负荷估算总设备容量:9618kW，总计算容量:6012kW。其中一级负荷设备容量为:1690kW，二级负荷设备容量为:650kW，三级负荷设备容量为:7278kW。4.3 变配电所变配电所设在地下一层。4.4 高压配电系统10kV高压配电系统均为单母线分段，正常运行时，两路电源同时供电，当任一电源故障或停电时，人工闭合联络断路器，每路电源均能承担全部负
4、荷。进线柜与计量柜、进线隔离柜；联络柜与联络隔离柜加电气与机械联锁。高压断路器采用真空断路器，直流操作系统。4.5 继电保护与计量4.5.1 10kV进线：三相过流，二相速断，零序；4.5.2 10kV母联：三相过流；4.5.3 10kV馈线：变压器高温、超温、三相过流，二相速断，零序。4.6 计量方式：本工程采用高压集中计量，在每路10kV进线设置总计量装置。4.7 功率因数补偿:本工程采用低压集中自动补偿方式，每台变压器低压母线上装设不燃型干式补偿电容器,对系统进行无功功率自动补偿,使补偿后的功率因数大于0.9。本工程要求荧光灯就地补偿，要求补偿后的功率因数大于0.9。4.8 本工程预留安
5、装无线电负控装置。4.9 低压配电系统：低压配电系统接地型式采用TN-S系统。工作零线（N）和接地保护线(PE)自变配电所低压开关柜开始分开，不再相连。1#、2#变压器之间及3#、4#变压器之间的低压母线设联络断路器，低压为母线分段运行，联络断路器设自投自复、自投不自复、手动转换开关。自投时应自动断开非保证负荷，以保证变压器正常工作。主进断路器与联络断路器设电气联锁，任何情况下只能合其中的两个断路器。低压配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。4.10 变配电所电源监测系统：本工程在变配电所设
6、置电源监测系统，对建筑物内的供电系统进行监视及实施节能控制。该系统将Windows的电力监控软件与通讯设备有机结合起来，提供有关电气设备的完整信息，以达到收集监测配电系统数据、降低电气设备的成本，提高配电系统性能之目的。4.10.1高压系统: 1)进、出线、母联断路器状态显示； 2)进、出线电流、电压显示； 3)功率因数显示； 4)有功功率； 5)计量；4.10.2变压器:1) 温度显示；2) 超温报警；4.10.3低压系统:1) 进线、母联断路器状态显示；2) 进线电流、电压显示；3) 电能质量监测；4) 功率因数显示；5) 计量；切除非消防负荷；4.10.4 高、低压配电系统图行显示；5.
7、电力系统5.1 冷冻机组、冷冻、冷却泵生活泵、消防水泵、生活水泵、电梯采用放射式供电。新风机等设备采用树干式供电。5.2为保证重要负荷的供电，对重要设备如：消防用电设备(消防水泵、排烟风机、加压风机、消防电梯等)、信息网络设备、保安用电、消防控制室、中央控制室等均采用双回路专用电缆供电，在最末一级配电箱处设双电源自投，自投方式采用双电源自投自复。其它电力设备采用放射式或树干式供电。5.3为保证用电安全，用于移动电器装置的插座、地面出线口的电源均设电磁式剩余电流保护器（动作电流30mA，动作时间不大于0.1s）。5.4主要配电干线由变配电所沿电缆桥架（线槽）引至各电气竖井，支线穿钢管敷设。配电线
8、路采用封闭母线、阻燃铜芯电缆或导线。消防设备配电干线采用防火电缆，支线采用耐火型铜芯电缆或导线。配电线路在电气竖井、设备层及设备机房内为明设，在公共部位均为暗敷。暗敷于砼中的管路穿焊接钢管（RC），吊顶内穿金属线槽或镀锌钢管敷设。所有明敷配电线路均应作防火处理。5.5 自动控制5.5.1 生活水泵、污水泵等采用水位自控、超水位报警；消防加压泵采用压力控制。5.5.2消防水泵、喷淋水泵、排烟风机及正压风机等平时就地检测控制，火灾时通过火灾报警联动控制系统或通过消防控制室实现自动控制。本工程所有消防用电设备热继电器只做报警信号，不做保护之用。所有消防水泵、喷洒水泵、排烟风机及正压风机，其配电空气断
9、路器不设过负荷保护，并均可在消防控制室和现场进行自动/手动控制启停，并将运行状态及故障信号送至消防控制室显示。5.5.3空调机和新风机为就地检测通过楼宇自控实现控制，火灾时接受联动控制。5.5.4冷冻机组、防火卷帘门等由厂商配套供应控制箱。5.5.5非消防电源的切除是通过空气断路器的分励脱扣来实现。6 照明设计6.1光源：照明应以清洁、明快为原则进行设计，同时考虑节能因素避免能源浪费，以满足使用的要求。室内外照明应选用发光效率高、显色性好、使用寿命长、色温相宜、符合环保要求的光源。室外照明装置应限制对周围环境产生的光干扰。对餐厅、电梯厅、走道等均采用白炽灯；商场、办公室等采用高效节能荧光灯；设
10、备用房采用白炽灯或荧光灯。6.2 为保证照明质量，办公区域选用双抛物面格珊、蝠翼配光曲线的荧光灯灯具，荧光灯为显色指数大于80的三基色的荧光灯。6.3 照度标准场所照度（lx）办公室500750前厅300餐厅、大厅100200会议中心300汽车库75100冷冻机房、泵房75100电脑机房200300走道,库房等75100洗手间200温室花园3006.4 应急照明消防控制室、变配电所、楼梯间、水泵房、保安用房等重要机房的应急照明按100%考虑；门厅、走道按30%考虑；其它场所按10%考虑。各层走道、拐角及出入口均设疏散指示灯，蓄电池采用集中免维护电池进行供电，停电时自动切换为直流供电。疏散指示灯
11、和标志照明灯具的选型应符合消防局的有关规定，并且应急照明持续时间应不少于30min。6.5 室外照明夜间户外照明具有安全照明和警卫照明两种功能。安全照明使人们辨认障碍物和危险物，如梯阶或路面情况，而警卫照明能使人们感到他们所处的环境是很安全的。一般来讲，舒适，区域易辨认的室外环境使人感到有安全感。本照明设计不仅为楼宇提供足够的户外照明，还用灯光照明来美化环境，从而使该区域的夜间使用率得到提高。6.6 照明系统的配电方式6.6.1本工程对用电量较大的照明配电系统利用在强电竖井内的全封闭式插接铜母线或铜芯电缆配电给各层照明配电箱。6.6.2应急照明配电均以双电源树干式配电给各应急照明箱，并且在最末
12、一级配电箱实现双电源自动切换。6.6.3 在BAS室和消防控制室的中央电脑之间设置通信接口。当发生火灾时，可以在消防控制室根据防火分区，将正常照明配电箱的电源切断。6.6.4 照明，插座分别由不同的支路供电，照明分支导线采用BV-22.5mm2；插座分支导线采用BV-32.5mm2，所有插座回路（空调插座除外）均设剩余电流保护器保护（动作电流30mA，动作时间不大于0.1s）。6.6.5 变电所地下夹层照明采用36V电源供电。灯具安装高度低于2.4m时，需增加一根PE线，平面图中不再标注。7.主要设备选型与安装7.1高压开关柜主要技术指标： 7.1.1环境条件1）海拔高度 1000m(海平面以
13、上)；2）环境温度 -5+40；3）最大日温差 25；4）相对湿度 日平均95%，月平均90(25)；5）抗震能力 水平加速度0.4g(正弦波3周)； 垂直加速度1.67；6）安装地点 户内。7.1.2运行条件1） 额定运行电压 l0kV；2） 最高运行电压 12kV；3） 中性点接地方式：小电阻接地；4） 工频耐压：42kVmin；5） 雷电冲击电压：75kV(全波，峰值)；6） 额定频率：50Hz；7） 额定电流：8） 进线柜1250A；9） 馈线柜630A。10） 主母线额定电流：1600A；11） 短时耐受电流：31.5KA，额定开断电流(有效值)：31.5KA；12） 额定动稳定电流
14、(峰值)：80KA。7.1.3设计标准及依据IEC60298、 IEC60649、 IEC6005、GB311、GB2706、GBT11022、GBT16927、GB3906、GBl91、GB763、DL447-91、DL4047.1.4真空断路器技术参数：1） 型号：见图纸要求；2） 额定电压：12kV；3） 运行电压：10kV；4） 额定频率：50HZ；5） 额定电流：1250A；6） 额定开断电流(有效值)：31.5kA；7） 额定关合电流(峰值)：75kA；8） 额定稳定电流(有效值)：75kA；9） 短时耐受电流(有效值)：25kA，3秒；10） 工频耐压：42kV1min；11）
15、雷电冲击电压：75KV(1.2/50us)；12） 最大允许载流5A；13） 合闸时间：约70ms；14） 固有分闸时间45ms；15） 燃弧时间15ms(50Hz)；16） 开断时间60ms；17） 电气寿命：额定电流下允许开断次数20000次；额定短路开断电流下允许开断次数100次；18） 合闸线圈在11065额定电压(直流220V)能可靠动作，跳闸线圈在12065额定电压应可靠动作。19） 操作顺序：正常情况：0180sC0180sC020） 机械寿命：30000次；21） 备用辅助接点：2个常开、2个常闭；22） 保证运行寿命大于25年；23） 真空度10-7托，终止真空度10-4托(瓷质
