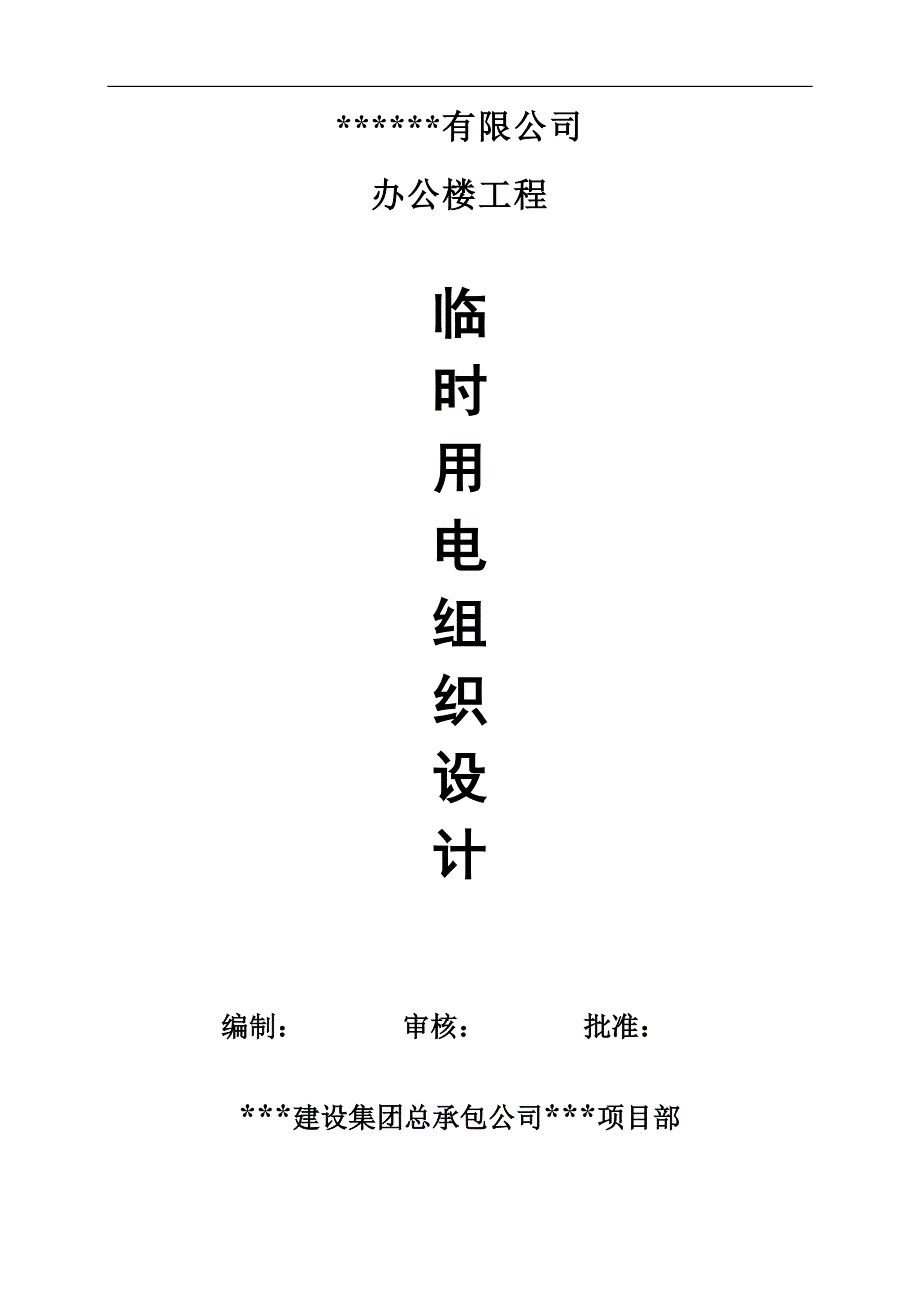

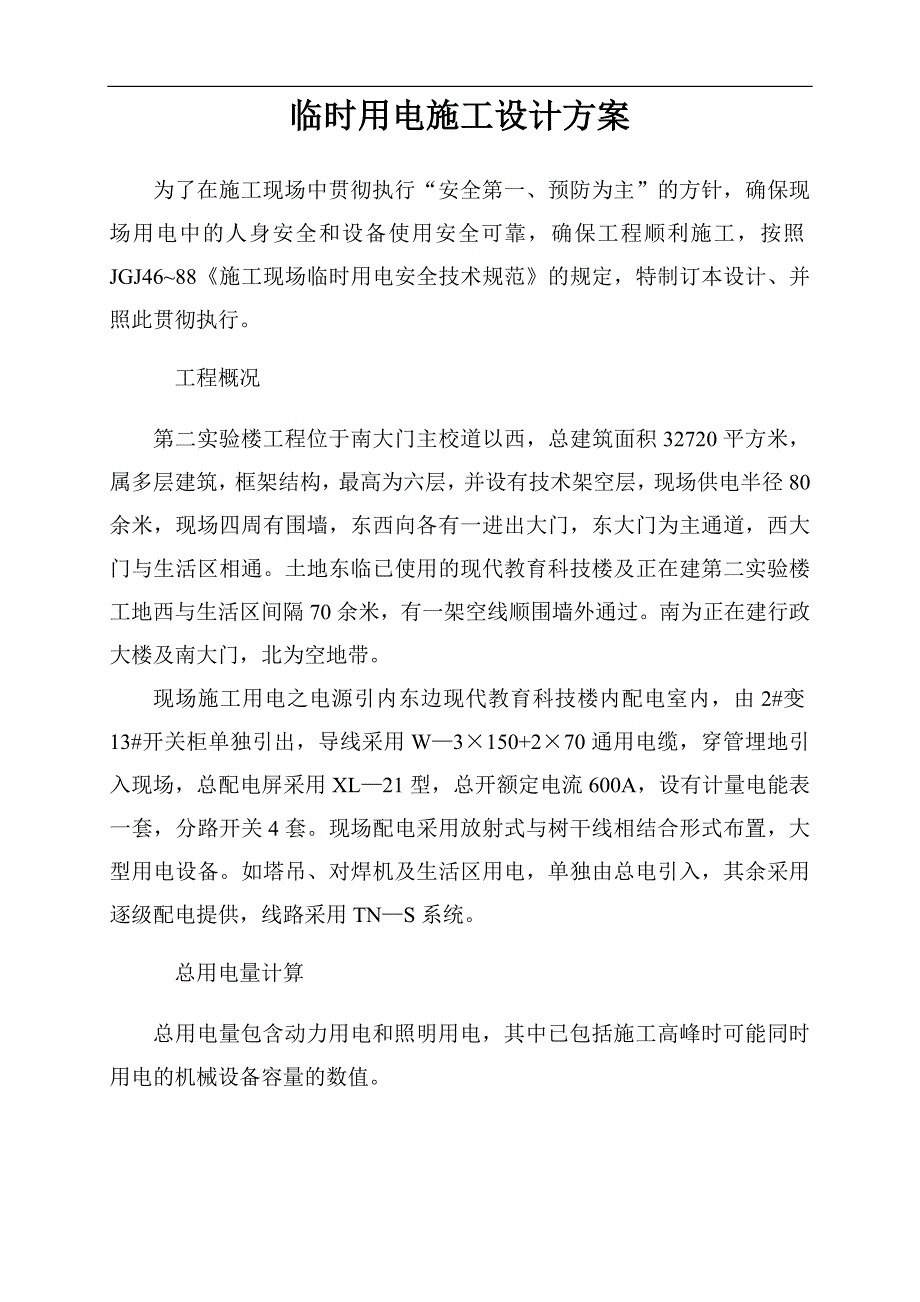

1、*有限公司办公楼工程临时用电组织设计编制： 审核： 批准： *建设集团总承包公司*项目部临时用电施工设计方案为了在施工现场中贯彻执行“安全第一、预防为主”的方针，确保现场用电中的人身安全和设备使用安全可靠，确保工程顺利施工，按照JGJ4688施工现场临时用电安全技术规范的规定，特制订本设计、并照此贯彻执行。工程概况第二实验楼工程位于南大门主校道以西，总建筑面积32720平方米，属多层建筑，框架结构，最高为六层，并设有技术架空层，现场供电半径80余米，现场四周有围墙，东西向各有一进出大门，东大门为主通道，西大门与生活区相通。土地东临已使用的现代教育科技楼及正在建第二实验楼工地西与生活区间隔70余

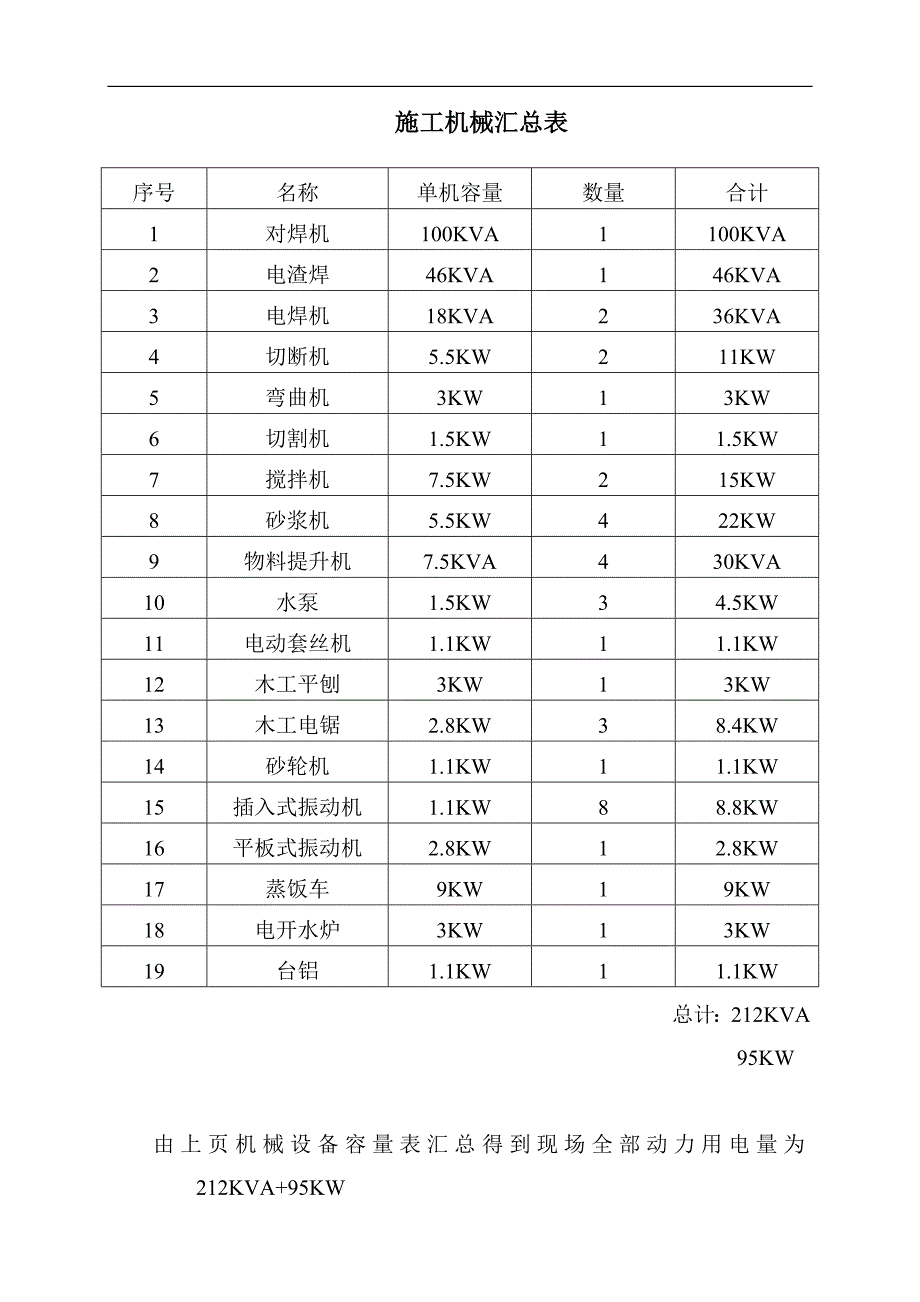

2、米，有一架空线顺围墙外通过。南为正在建行政大楼及南大门，北为空地带。现场施工用电之电源引内东边现代教育科技楼内配电室内，由2#变13#开关柜单独引出，导线采用W3150+270通用电缆，穿管埋地引入现场，总配电屏采用XL21型，总开额定电流600A，设有计量电能表一套，分路开关4套。现场配电采用放射式与树干线相结合形式布置，大型用电设备。如塔吊、对焊机及生活区用电，单独由总电引入，其余采用逐级配电提供，线路采用TNS系统。总用电量计算总用电量包含动力用电和照明用电，其中已包括施工高峰时可能同时用电的机械设备容量的数值。施工机械汇总表序号名称单机容量数量合计1对焊机100KVA1100KVA2电
3、渣焊46KVA146KVA3电焊机18KVA236KVA4切断机5.5KW211KW5弯曲机3KW13KW6切割机1.5KW11.5KW7搅拌机7.5KW215KW8砂浆机5.5KW422KW9物料提升机7.5KVA430KVA10水泵1.5KW34.5KW11电动套丝机1.1KW11.1KW12木工平刨3KW13KW13木工电锯2.8KW38.4KW14砂轮机1.1KW11.1KW15插入式振动机1.1KW88.8KW16平板式振动机2.8KW12.8KW17蒸饭车9KW19KW18电开水炉3KW13KW19台铝1.1KW11.1KW总计：212KVA 95KW由上页机械设备容量表汇总得到现
4、场全部动力用电量为212KVA+95KW总用电量计量计算式P计=1.1（K1P1/COS+K2P2+ K3P3+ K4P4）式中P计用电总需要容量KVAP1电动机额定功率之和KWP2电焊机额定容量之和KVAP3P4室内外照明容量KWCOS电动机平均功率因素 取0.75K1取0.5 K2取0.6P3、P4以动力用电量12%计，另加以全部动力设备计算：P动=1.05（0.595/0.75+0.6212）=200.06 KVAP照明=0.12200.06 =24.01KVAP总=P动+P照=200.06+24.01=224.07KVA配电导线截面的选择TNS制即三相四线制电流计算：I线=KP/COS
5、COSK取0.6、COS取0.75则I线总=0.6224.07/0.380.75=134.44/0.493=272.7（A）总配电箱总闸为600A，已大于272.7A，可以使用导线电缆选用VV型150平方电缆，也可满足用电要求。配电系统和各分部用电量计算：施工现场根据生产需要，结合场地面广，送电距离长的特点，设总配电箱二只，其中一只装有电能计量器一套，另一只不装计量器件。分配电箱5只和开关箱，数量及开生产需要增减。动力配电箱和照明配电箱分别设置，开关箱由分配电箱单独分出配电实行三级配电、三级保护。配电系统方框图井架7.52只附加43.5KW碘灯 P2主总配电箱 P1对焊机 100KVA P3生
6、活区用电 办公 10KW 食堂21KW照明15KW P4办公楼施工分配箱P5 P5地面机械各分配箱 P6各分配箱用电量计算P2箱 井架7.52附加43.5KW碘灯（P2=7.52+43.5=29）PD2=1.05(0.729/0.75)=28.42(KVA)ID2=128.42/0.380.75=57.57A选用导线标准截面为20mm2VV橡皮通用软电缆P3箱 100KVA对焊机PD4=1.05100=105KVAID4=0.45105/0.380.75=95.72KVA选用导线标准截面为50 mm2橡皮通用电缆P4箱 10+21+15=46(KW)PD5=1.05(0.746/0.75)=4
7、5(KVA)ID5=0.645/0.380.75=54.8A选用导线标准截面为16 mm2橡皮通用电缆P5箱 12KVA电渣焊机2台、2台电焊机18KVA，及其它小容量器PD5=24+36=60KVAID5=0.7560/0.380.75=91A选用导线标准截面为25 mm2橡皮通用电缆P6箱地面机械 搅拌机 2台 27.5=15砂浆机 4台 35.5=16.5KW杠棚 11KW钢筋棚 15.5K其它 5KW PA=15+16.5+11+15.5+5=63KWK=0.5 COS=0.75则ID6=0.563/0.380.75=63A选用导线标准截面为25 mm2橡皮通用电缆六、各级配电箱的设置
8、主总配电箱600AHR5刀闸，电能计量装置一套D225L-250/4901漏电断路器 一只D225L-200/4330 4只P2箱 100A刀闸配D2L型漏电断流器P3箱 HR5系250A，配KLL25-200/4330P4箱 HK1-100/3刀闸配DZL-100/4901P5箱 HK1-100/3刀闸配DZL-100/4901P6箱 HK1-100/3刀闸配DZL-100/4901配电箱、开关箱采用15mm厚铁质标准箱，均标注名称、用途及线路图及维修记录表。固定配电箱设置高度、箱底离地1.3-1.5M、移动电箱为0.6-0.8M，接地装置的接地线均采用黄绿双色线，工作接地电阻不大于4欧，重
9、新接地电阻不大于10欧避雷接地不大于10欧。把电线在电箱底部在进、右出，下进下出，固定箱加PVC管保护。分路成东，连线整齐。不外露带电部分，箱内没工作露线和保护零线端子板。接地体采用园钢管。七、导线敷设方式：现场线路采用穿管埋地敷设，埋地深度大于0.4M,电缆上下均铺厚10 cm砂子，并在其上盖砖加以保护，施工用电线路采用TIV-S制使用三相五线制分色布线。八、安全用电及消防措施配电箱采用室外式，具有防雨措施，加锁管理并有专职电工负责检查，发现破损及时更换、维修，确保用电安全，并做记录。维修线路前，必须在断电情况进行，并悬挂禁令牌在开关上，并派专人监护，严禁带电作业，停送电由现场电工专人负责。
10、在总配电箱边设灭火器材，备用砖包作临时灭火用。九、停送电操作顺序严格按下列顺序进行：1、送电操作顺序：总配电箱 分配电箱 开关箱2、停电操作顺序：开关箱 分配电箱 总配电箱严禁带负荷作业，晚上值班须有二名电工，一人操作，一人监护，确保安全。(二)、施工用水1、 用水量计算根据计算,本工程施工用水量约为4.5L/S,生活用水量约为2.6L/S,合计用水量为7.1L/S左右.总给水管径为:D=41000Q/(U)=77mm公式中:D水管管径（mm）Q用水量（L/S）U管中水流速度（m/s）现场需设DN80总水源一处，可以满足施工用水，上式中未考虑消防用水，如考虑消防用水，则总水管管径应采用DN100。2、 临时用水布置平面管网拟采用数枝管网，主要管道采用DN80镀锌钢管水管，其余管道采用DN25镀锌水管。水管埋入地下200mm。分别接向混凝土搅拌机处、砂浆搅拌机处、砖块堆放处、生活区等。施工用水布置祥见施工现场平面布置图。3、 下水布置在搅拌机边设沉淀池与排水沟。同时，沿施工道路边与脚手架外侧设置砖砌排水沟，排水沟截面尺寸为300300mm，水泥砂浆抹面，排水沟设3坡度，保证畅通，并每隔30m左右设一个沉淀池，场内排水经沉淀池沉淀后排入城市管网。
