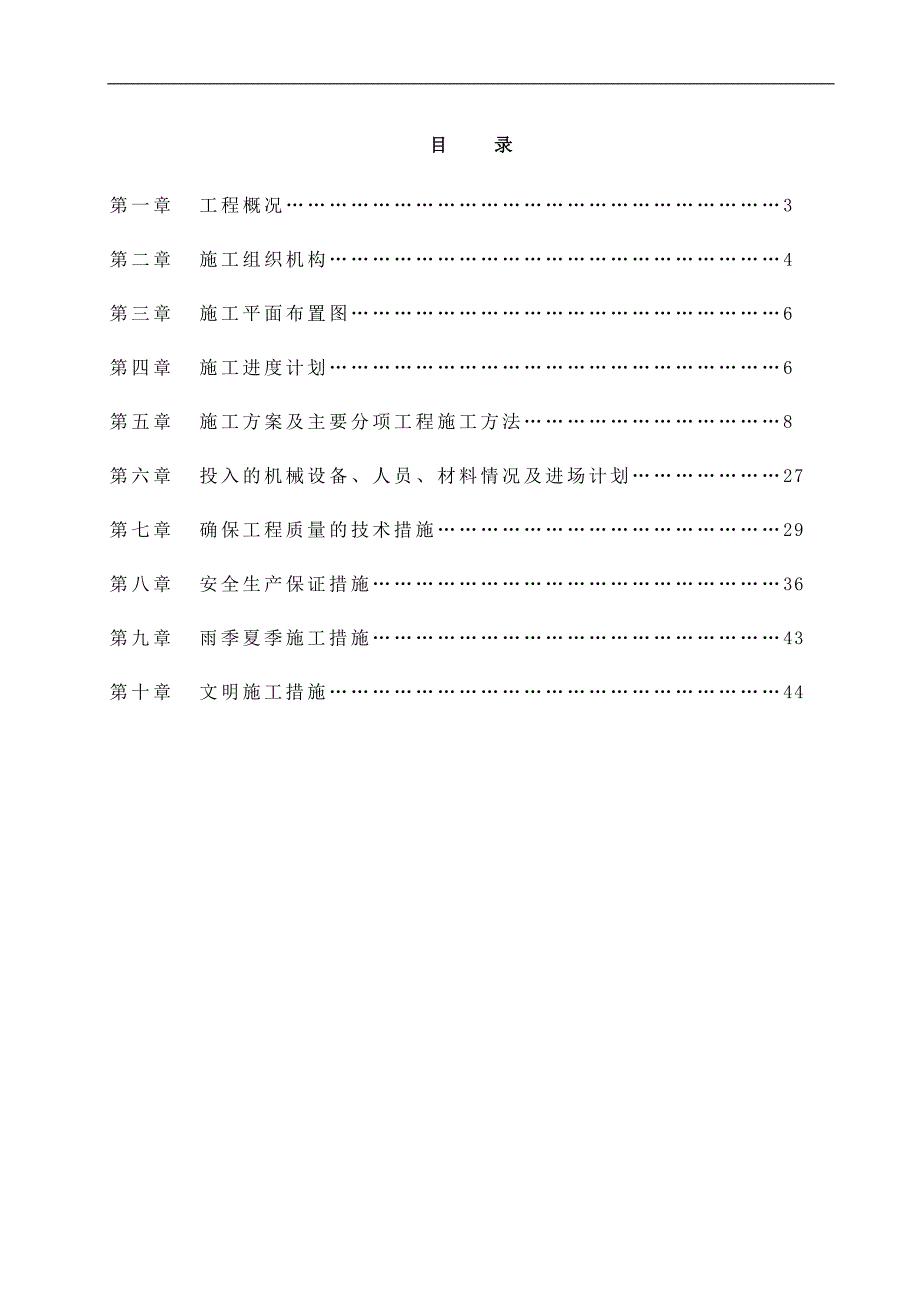

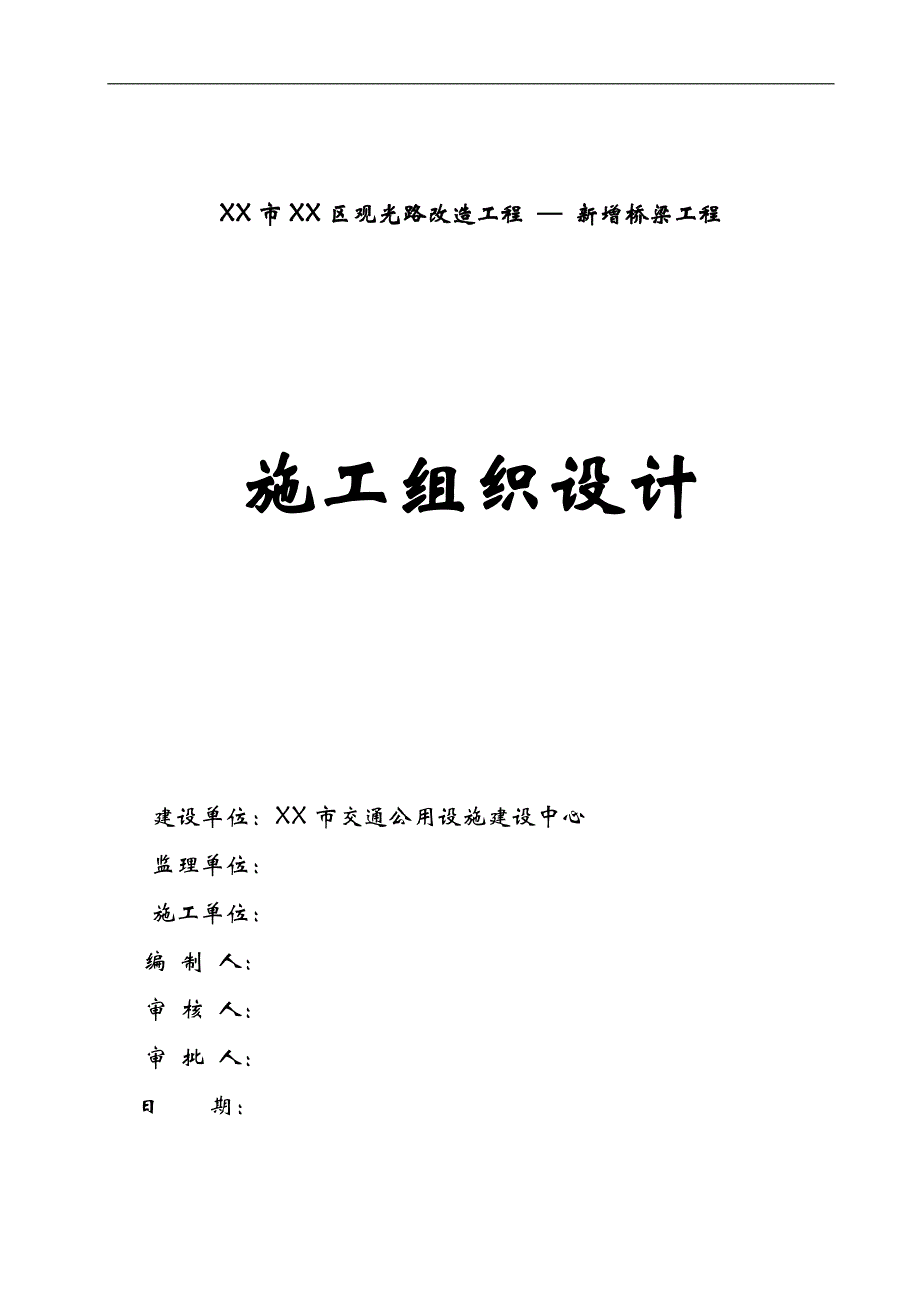

1、XX市XX区观光路改造工程 新增桥梁工程施工组织设计建设单位：XX市交通公用设施建设中心监理单位： 施工单位： 编制人： 审核人： 审批人： 日期： 目 录第一章 工程概况3第二章 施工组织机构4第三章 施工平面布置图6第四章 施工进度计划6第五章 施工方案及主要分项工程施工方法8第六章 投入的机械设备、人员、材料情况及进场计划27第七章 确保工程质量的技术措施29第八章 安全生产保证措施36第九章 雨季夏季施工措施43第十章 文明施工措施44第一章 工程概况一、工程概况1、XX市XX区观光路改造工程位于XX市XX区的中、东部，呈东西走向，西起光明街道办境内的龙大高速公路，东至观澜街道办境内的

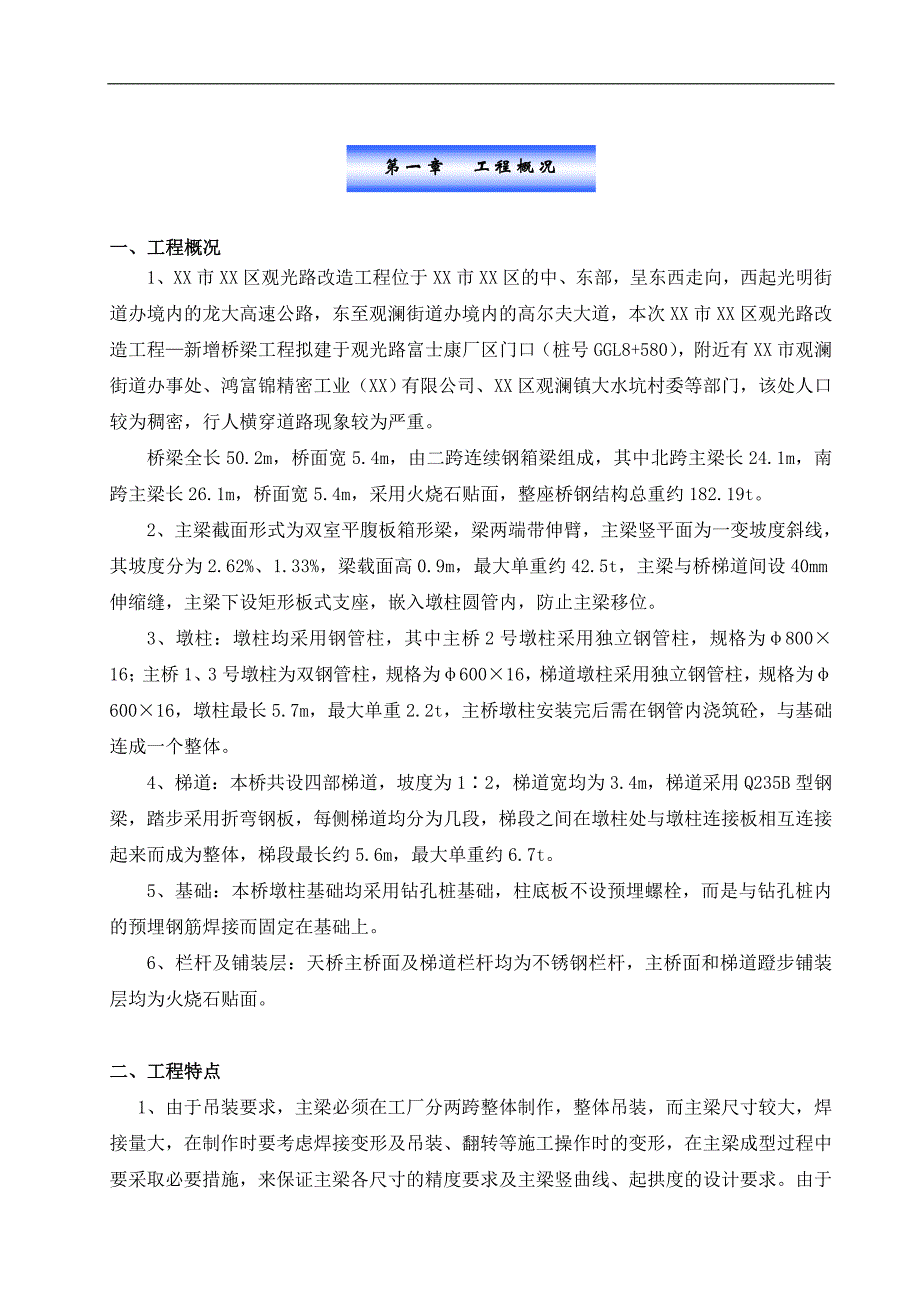

2、高尔夫大道，本次XX市XX区观光路改造工程新增桥梁工程拟建于观光路富士康厂区门口（桩号GGL8+580），附近有XX市观澜街道办事处、鸿富锦精密工业（XX）有限公司、XX区观澜镇大水坑村委等部门，该处人口较为稠密，行人横穿道路现象较为严重。桥梁全长50.2m，桥面宽5.4m，由二跨连续钢箱梁组成，其中北跨主梁长24.1m，南跨主梁长26.1m，桥面宽5.4m，采用火烧石贴面，整座桥钢结构总重约182.19t。2、主梁截面形式为双室平腹板箱形梁，梁两端带伸臂，主梁竖平面为一变坡度斜线，其坡度分为2.62%、1.33%，梁载面高0.9m，最大单重约42.5t，主梁与桥梯道间设40mm伸缩缝，主梁下
3、设矩形板式支座，嵌入墩柱圆管内，防止主梁移位。3、墩柱：墩柱均采用钢管柱，其中主桥2号墩柱采用独立钢管柱，规格为80016；主桥1、3号墩柱为双钢管柱，规格为60016，梯道墩柱采用独立钢管柱，规格为60016，墩柱最长5.7m，最大单重2.2t，主桥墩柱安装完后需在钢管内浇筑砼，与基础连成一个整体。4、梯道：本桥共设四部梯道，坡度为12，梯道宽均为3.4m，梯道采用Q235B型钢梁，踏步采用折弯钢板，每侧梯道均分为几段，梯段之间在墩柱处与墩柱连接板相互连接起来而成为整体，梯段最长约5.6m，最大单重约6.7t。5、基础：本桥墩柱基础均采用钻孔桩基础，柱底板不设预埋螺栓，而是与钻孔桩内的预埋钢
4、筋焊接而固定在基础上。6、栏杆及铺装层：天桥主桥面及梯道栏杆均为不锈钢栏杆，主桥面和梯道蹬步铺装层均为火烧石贴面。二、工程特点1、由于吊装要求，主梁必须在工厂分两跨整体制作，整体吊装，而主梁尺寸较大，焊接量大，在制作时要考虑焊接变形及吊装、翻转等施工操作时的变形，在主梁成型过程中要采取必要措施，来保证主梁各尺寸的精度要求及主梁竖曲线、起拱度的设计要求。由于主梁下矩形板式支座须嵌入墩柱钢管内固定，故支座位置必须准确，安装时柱子轴线尺寸要控制严格。2、梯道梁之间与墩柱连接板连接，梯道加工制作及安装时尺寸精度控制要严格，便于现场安装顺利进行。3、由于主梁吊装影响道路交通，故主梁吊装必须在夜晚2300
5、至凌晨600之间一次性完成，因此应做好各项吊装准备工作，编制详细的吊装作业设计，充分考虑各种因素的影响，保证主梁在一夜之间吊完。三、主要工程量冲孔灌注桩100cm 12m、80cm 154m；C30混凝土承台19m3；C30混凝土基础351m3；C30膨胀混凝土墩柱16m3；桥面火烧石贴面568m2；钢箱梁85T；钢楼梯坡道及钢楼梯93T；下部钢立柱14T；金属面油漆3016 m2；不锈钢扶手带栏杆264m；GJZ板式橡胶支座27个；四、工期工期90天，拟2011年4月1日开工，2011年6月29日竣工。第二章 施工组织机构第1节 项目管理及施工分工一、 项目管理模式本项目按“项目法管理”组织
6、施工，实行项目经理负责制，组成一个强有力的项目经理部，对人、财、物等资源实行动态管理，全面履行施工合同。二、 施工分工1、基础、栏杆及桥面由广东省建筑工程机械施工有限公司项目部施工。2、钢结构制作及安装由中国十九冶集团有限公司东莞基地。第2节 项目经理部组织机构项 目 经 理技 术 负 责 人工程技术组经营计划组质量安全组物资机械组办 公 室土建施工队桩基施工队结构施工队项目经理部组织结构图第3节 项目经理部主要管理人员配置项目经理部主要管理人员名单序号分 工姓 名性别专业年限职 称备 注1项目经理刘热强男15中级工程师2技术负责人付梦求男16高级工程师3道路工程师姚佑佳男23中级工程师4合约
7、工程师阮少玲女17注册造价师5安全工程师田正元男14中级工程师6质检工程师何成勇男22中级工程师7测量工程师蓝志强男21中级工程师第三章 施工平面布置图一、施工平面布置图（见施工平面布置图）二、施工总平面布置说明1、人行天桥基础施工区域（3个区域）采用白色压型聚苯板进行分隔围护；其隔离范围在天桥梯道区域内（各区范围控制在55m16m、20m10m、60m16m以内）；隔墙高度为2.5m。其内作为基础施工，材料机具堆放之用，详见施工总平面布置图。2、上述隔离区域待基础施工完毕后，作为构件现场拼装场地及停放机具之用。3、现场不设临时生活区，在天桥北侧围蔽内设置施工临时钢筋和不锈钢加工场。 4、施工
8、临时用电采用柴油发动机。5、施工临时用水（生活用水）分别在路两侧水源接出。第四章 施工进度计划根据本工程的特点以及招标文件中对本工程计划工期的要求，以图纸及工程量清单提供的工程数量，我公司投入的资源（机械、劳力、材料、资金等）为依据，运用网络计划技术，统筹兼顾，合理安排工期。根据公司实力和施工经验，计划以90天，（计划从2011年4月1日开工2011年6月29日竣工）完成全部施工任务（开工日期暂定为2011年4月1日，具体时间以监理工程师的开工令日期为准）。一、施工进度计划横道图（详见施工进度计划横道图）二、施工进度计划说明1、施工进度计划施工进度总体计划：施工工期90天施工控制的关键路线：施
9、工准备桩、承台基础钢结构制作、油漆墩柱吊装主梁、梯道吊装主梁不锈钢栏杆安装桥面铺装竣工验收。2、劳动计划需求表劳动力需求量计划表序号工 种人 数备 注1钢 筋 工32木 工33砼 工34桩 机 工85杂 工8挖土方、打杂6板 金 工47电 焊 工48气 焊 工49铆 工410钳 工411机 械 工412电 工213油 漆 工214起 重 工515测 量316交通维护217其它工种8合 计713、电力需求计划表电力需求计划表用 电 位 置计划用电量用 途需用时间人行天桥工程12800KWH人行桥90天第五章 施工方案及主要分项工程施工方法第1节 施工测量一、测量准备1、人员准备：由项目经理部技术
10、负责人进行技术指导，由测量专业技术人员实行专人专职负责，安排专人复核。2、仪器及工具准备：本工程主要需要以下仪器及工具：全站仪一台；水准仪1台、塔尺1套；50m钢尺2把、5m钢尺10把。3、技术准备熟悉图纸、了解设计意图、学习和校核图纸；了解施工部署、制定测量放线方案；测量仪器的检定、校核；校核规划红线桩和水准点。二、施工测量1、在地面上进行测量前，应由监理及测绘部门办理交桩手续。2、复核水准基点及中线坐标控制点，沿中线作水平测量及角度测量以复核地面标高及原有水准基点标高，如发现确有疑问，应及时向测绘单位查询，请求复核确认。3、为保证施工测量的连续性和一致性，在施工现场设置足够数量的互相通视的
