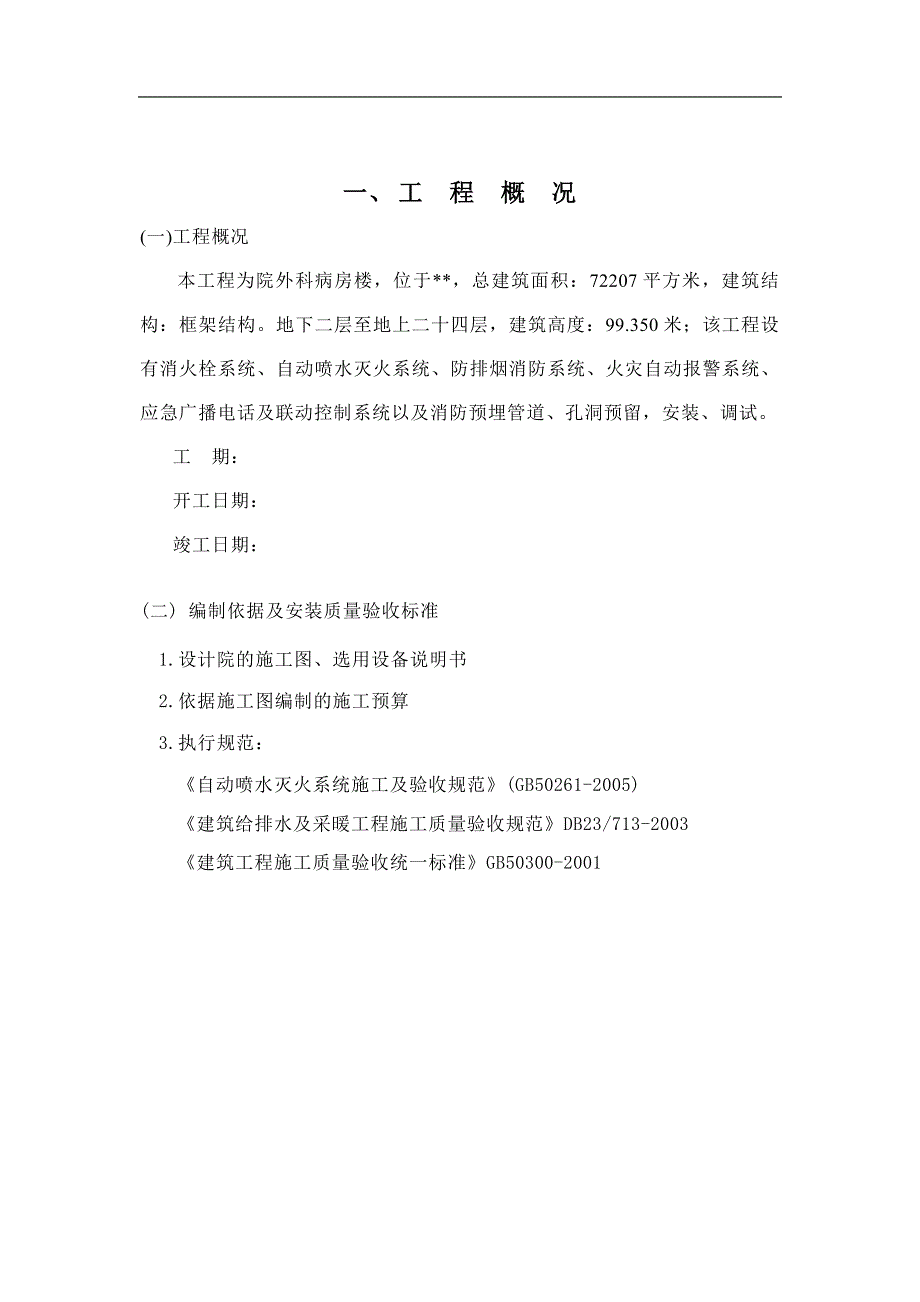

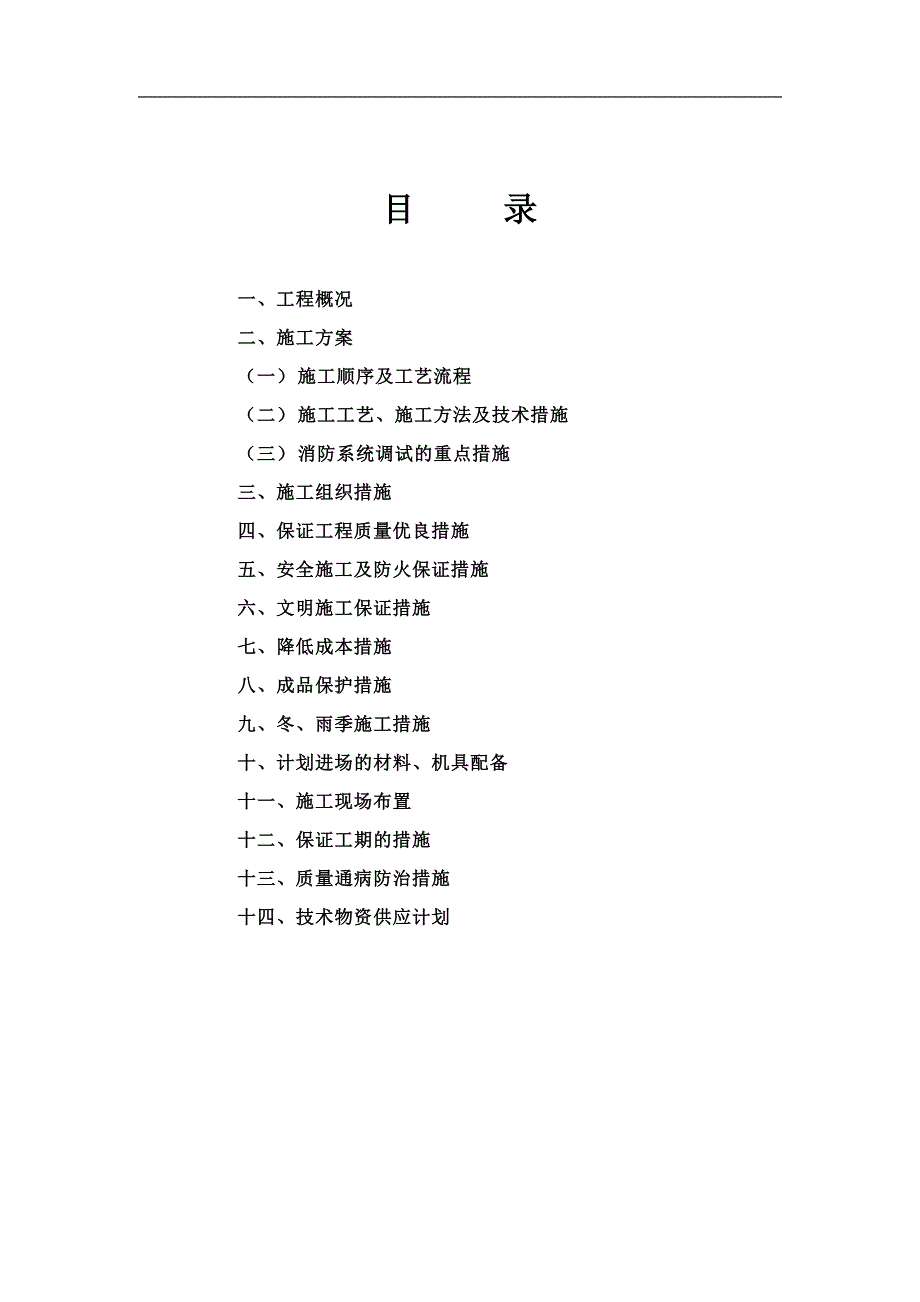

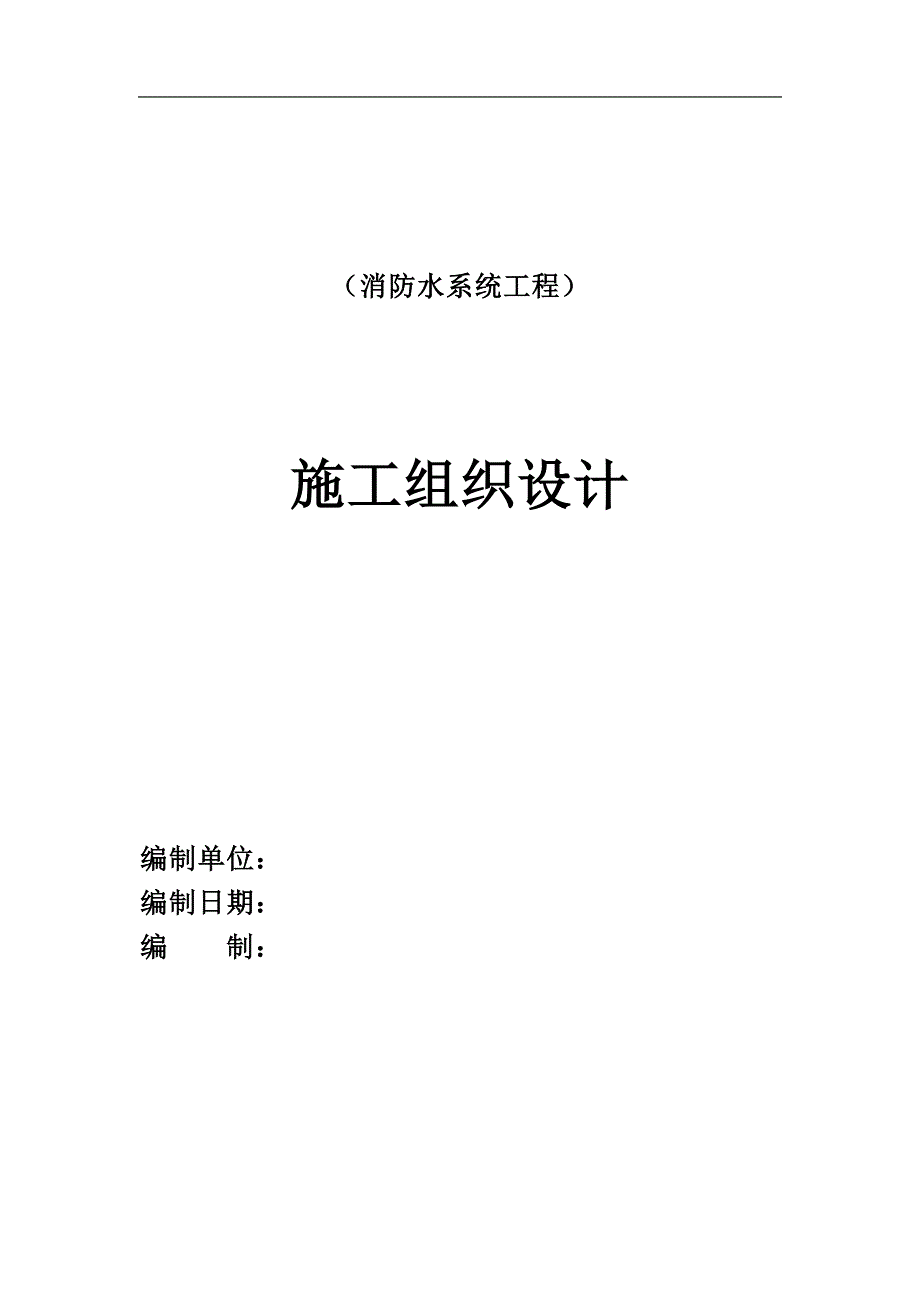

1、（消防水系统工程）施工组织设计编制单位： 编制日期： 编制： 目 录一、工程概况二、施工方案（一） 施工顺序及工艺流程（二） 施工工艺、施工方法及技术措施（三） 消防系统调试的重点措施三、施工组织措施四、保证工程质量优良措施五、安全施工及防火保证措施六、文明施工保证措施七、降低成本措施八、成品保护措施九、冬、雨季施工措施十、计划进场的材料、机具配备十一、施工现场布置十二、保证工期的措施十三、质量通病防治措施十四、技术物资供应计划一、 工 程 概 况(一)工程概况本工程为院外科病房楼，位于*，总建筑面积：72207平方米，建筑结构：框架结构。地下二层至地上二十四层，建筑高度：99.350米；该工
2、程设有消火栓系统、自动喷水灭火系统、防排烟消防系统、火灾自动报警系统、应急广播电话及联动控制系统以及消防预埋管道、孔洞预留，安装、调试。工 期：开工日期：竣工日期： (二) 编制依据及安装质量验收标准1.设计院的施工图、选用设备说明书2.依据施工图编制的施工预算3.执行规范：自动喷水灭火系统施工及验收规范(GB50261-2005)建筑给排水及采暖工程施工质量验收规范DB23/713-2003建筑工程施工质量验收统一标准GB50300-2001二、 施 工 方 案（一） 施工顺序及工艺流程 1、施工顺序：本工程建筑面积大，单位工程多，工期紧，故首先密切配合土建施工，做好预留工作，然后，根据各个
3、单位工程施工进度的现场实际情况，随着工程进展进行施工，由此，分为四个施工阶段。a、 施工准备阶段b、 配合土建主体施工阶段密切配合土建施工，做好本专业的各种预留孔洞（用钢管或木盒）预埋铁件工程，为安装阶段打下良好基础。c、 安装阶段d、 系统调试及竣工验收阶段 2、工艺流程：a、消防管道及设备（消火栓及喷淋）安装准备干管安装主管安装喷洒分层干支管及栓支管消防水泵、高位水箱、水泵接合器安装管道试压、管道冲洗喷洒头支管安装系统综合试压及冲洗节流装置安装报警阀配件、水流指示器、消火栓配件、喷洒头安装系统冲水试验系统调试及验收b、通风、防排烟管道及设备安装 图纸会审及技术交底 施工准备 机具材料准备
4、集中预制加工 施工人员组织班组交底风管安装 风机、阀体安装 风管设备防腐保温 单机试运转 系统调试 竣工验收（二） 施工工艺、施工方法及技术措施施工工艺：（） 配合土建预留、预埋、安装图上有的而土建图上未设计的，由安装单位负责配 合土建预留、预埋；但开工前与土建协商划分清楚，明确各自的责任与范围，以免发生错误和遗漏，在配合土建预埋作业中，要进一步核对位置和尺寸，尤其是风管在剪力墙上的预留洞，确认无误后，经土建、建设单位、安装的施工人员办理签证手续后，再进行下一道工序，在浇灌混凝土过程中，安装单位要有专人监护；（） 管位确定：先了解和确定干管的标高、位置、坡度、管径等，正确按图纸要求几何尺寸制作
5、并预埋支吊架或挖好地沟，待支架牢固后再进行安装，立管用线坠吊挂在立管的位置上，用“粉囊”在墙面上弹出垂直线，依次埋好立管；（） 下料：测量长度后，计算下料尺寸，然后切割；切割方式：锯割、磨割、刀割、剪切；板材剪切前必须进行下料的复核，轧口之前必须用倒角机或剪切进行倒角。（） 管道安装顺序：一般为先地下、后地上；先大管、后小管；先主管、后支管，当管道交叉发生矛盾的，按下列原则避让：小管让大管；有压力管道让无压力管道； 一般管道让高温管道或低温管道；支管道让主管道。（） 水管安装：a. 地下式干管安装 确定干管的位置、标高、管径正确按图纸规定位置，挖土方至所需深度，若未留墙洞，则需按图纸的标高和位
6、置在工作面上划好打眼位置的十字线，然后打洞，十字线的长度应大于孔径，埋地总管坡度向室外。 给水引入管与排水排出管的水平净距不得小于1m；室内给水管与排水管平行敷设时，二管间的最小水平净距为500mm，交叉敷设时，垂直净距150mm，给水管应敷没在排水管上方。b. 架空干管安装 确定干管的位置、标高、管径、坡度、坡向正确地按图示位置，间距和标高确定支架位置，在应栽支架的部位画出长度大于孔径的十字线，然后打洞栽支架。 支架采用膨胀螺栓固定，地面制作。 地面预制和组装，分支主管（长度以方便吊装为宜）。 将管道滚落到支架上，并用U型卡固定，校正检查后固定牢靠。 上管道前应将各分支口堵好，不得碰撞螺纹。
7、C立管安装：管卡分配，每层二个，安装高度距地面1.51.8m均匀布置。双人配合安装立管，检查垂直度后，收紧管卡，用螺栓固定立管上。立管上的阀门要考虑便于开启和检修。支管安装：安装前，先按立管上预留的管口在墙面上画线（或弹出）水平支管位置的横线，并在横线上按图纸要求画出各分支线或给水配件的位置中心线，测出各支管的尺寸，按尺寸进行预制和组装，检查后进行安装。支管安装后，清理残丝及污物。e 套丝：手工套丝：DN32mm以下，二次套成，DN32DN50mm二三次套成，DN50mm以上，三次套成； 机械套丝：DN25mm以上分二次套成，螺纹应平整，如有断丝或缺丝，不得大于全扣的10%；安装螺纹零件的，应
8、按旋紧方向一次装好，不得倒回安装，后露出23牙螺纹，并清除剩余填料； 填料：安装时，先将麻丝抖松成薄而均匀的纤维（或用生胶带），然后从 螺纹第二扣开始沿螺纹方向缠绕，缠好后表面沿螺纹方向涂厚漆，然后上手拧管件，再用管钳子收紧，填料缠绕要适当，不得把白厚漆，麻丝或生胶带挤入管腔。阀门安装：安装前，应做水压实验，由质检站抽样检验。截止阀安装时注意流体的流动方向，应使管道中流体由下向上流经阀盘。闸阀安装，不宜倒装，闸门吊装时，绳索应栓在法兰上。止回阀安装要严格按规定方向安装，其中升降式止回阀应水平安装，旋启式止回阀要保证摇板的旋转轴呈水平。管道试压： 试验压力为工作压力的1.5倍，但不超过1.4Mp
9、a。准备试压用的泵、桶、管材、管件、阀件、压力表，压力表精度不低于1.5级，且铅封良好，然后接管；试压：应将最好配水点的阀门打开，排除空气，出水时关闭，以免造成压力表指针摇摆不停；打压泵打压，稳压10分钟，压降不大于0.05Mpa；拆除：将水排尽后拆除打压装置。管道防腐、涂漆： 涂漆前应先除锈，清除表面灰尘、污垢。明装焊接钢管刷樟丹两遍，银粉漆两道，热镀锌钢管刷银粉两道，在地沟内敷设的钢管刷防锈漆两道。（）风管安装： 风管吊架的安装采用膨胀螺栓法固定，可先把两端的安好，然后以两端的支架为基准，用拉线法进行固定 风管的安装，根据施工现场情况，可以在地面连成一定的长度，然后采用吊装的方法就位，也可
10、把风管一节一节地放在吊架上逐节连接。吊装时，绳索应绑牢，重心应平稳。施工方法及技术措施:消 防 水 管 网 安 装（1） 消火栓系统安装采用焊接钢管，喷淋系统采用热浸镀锌钢管；（2） 消防喷淋工程所用管材、型钢、阀类、仪表等主要材料和设备，应有产品合格证或质量说明书，消防产品生产许可证。（3） 钢管、型钢等安装前必须除锈刷防锈漆，设备安装前，必须清除表面的污垢锈斑等。（4） 施工期间，凡是管道、设备的敞口处必须采取可靠措施进行临时封堵、安装中断又继续安装时，要认真检查管道或设备内确无异物方可继续施工，严禁在安装完的管道内存放工具、材料、手套、工作服等。（5） 管道支吊架安装应位置正确、埋设平整
11、牢固，与管道紧密、型钢螺栓孔眼不能用电气焊切割，孔眼直径不得大于卡箍或栓杆直径2mm，管道严禁与支架焊成一体，立管支架型钢外端尖角应切去。（6） 管道安装应横平竖直，坡度符合设计要求，明装管道成排安装时，应互相平行或者保持管间距相等，管道焊口和接口不得设置在墙壁和楼板内。（7） 消防管道主立管管道支架不得栽在轻质墙上，必要时可作在地面扫地设置。（8） 管子螺纹应规整、光洁、无毛刺、不变形、不乱丝，断丝或缺丝，扣数不得超过螺纹总扣数的10%螺纹松紧要适当，螺纹上紧后应有23扣余丝，使用的螺纹管件要配套。（9） 安装室内消火栓、栓口应朝外，阀门中心距地面为1.1mm，距箱侧面140mm，距箱后面1
12、00mm，允许偏差20mm，消火栓箱安装应平整、牢固。（10） 管道支吊架的安装 A 管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm； B 配水支管上每一直管段，相邻两喷头之间的管段设置的吊架均不宜少于1个，采用8#圆钢吊架；当喷头之间距离小于1.8m时，可隔段设置吊架，但吊架的间距不宜大于3.6m； C 当管子的公称直径等于或大于50mm时，每段配水干管或配水管设置的防晃支架不应少于1个，当管道改变方向时，应增设防晃支架，各分支末端应设防晃支架，防晃支架型式： 末端L40*4 D 竖直安装的配水干管应在
13、其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.51.8m；管道支架之间的最大距离公称直径（mm）253240507080100125150200距离（m）3.54.04.55.05.56.06.57.08.09.5（11） 消防喷淋管道安装完毕后，应进行水压试验，当系统设计工作压力等于或小于1.0Mpa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4MPa；当系统设计工作压力大于1.0Mpa时，水压强度试验压力应为该工作压力加0.4MPa。（12） 水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验
