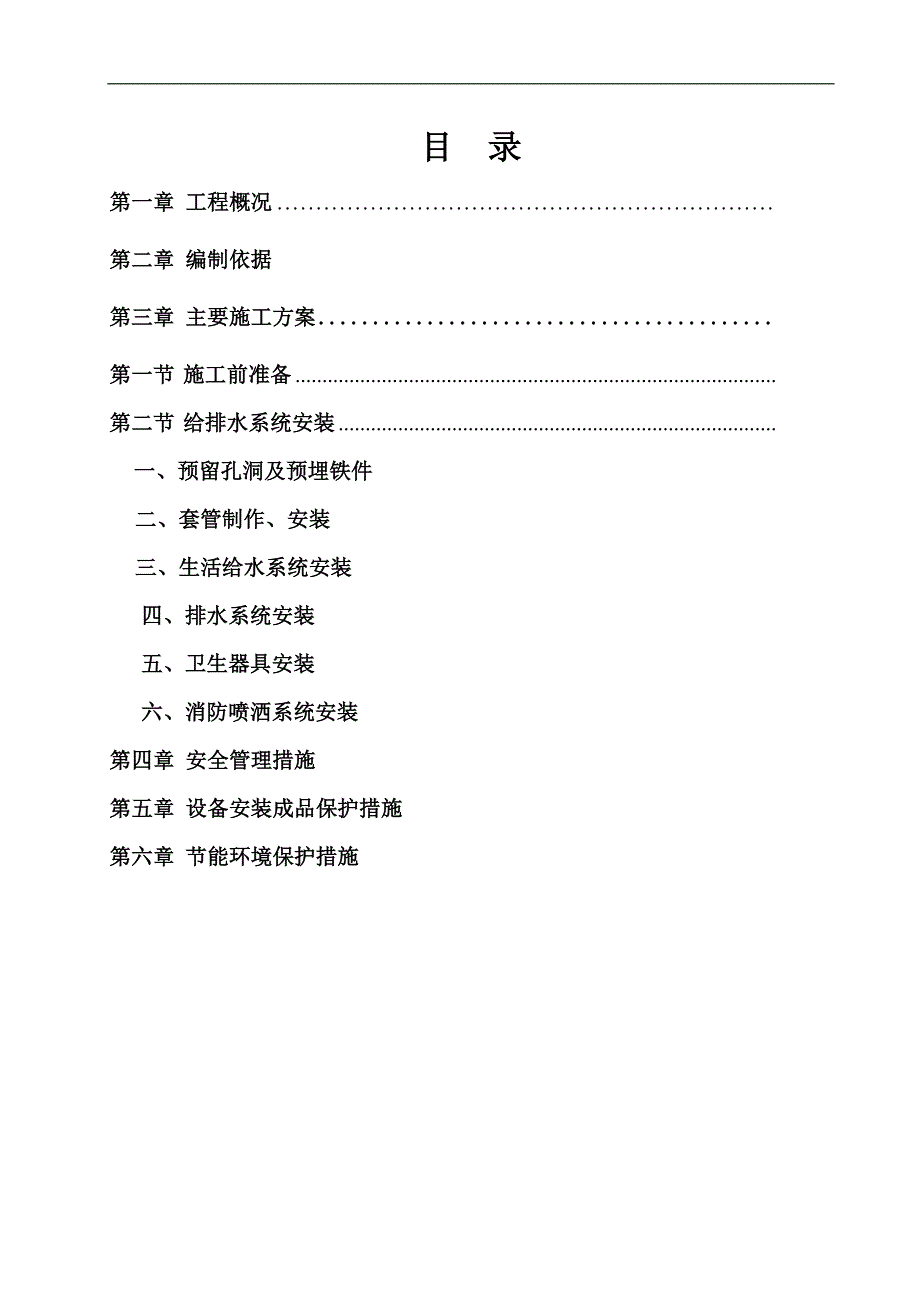

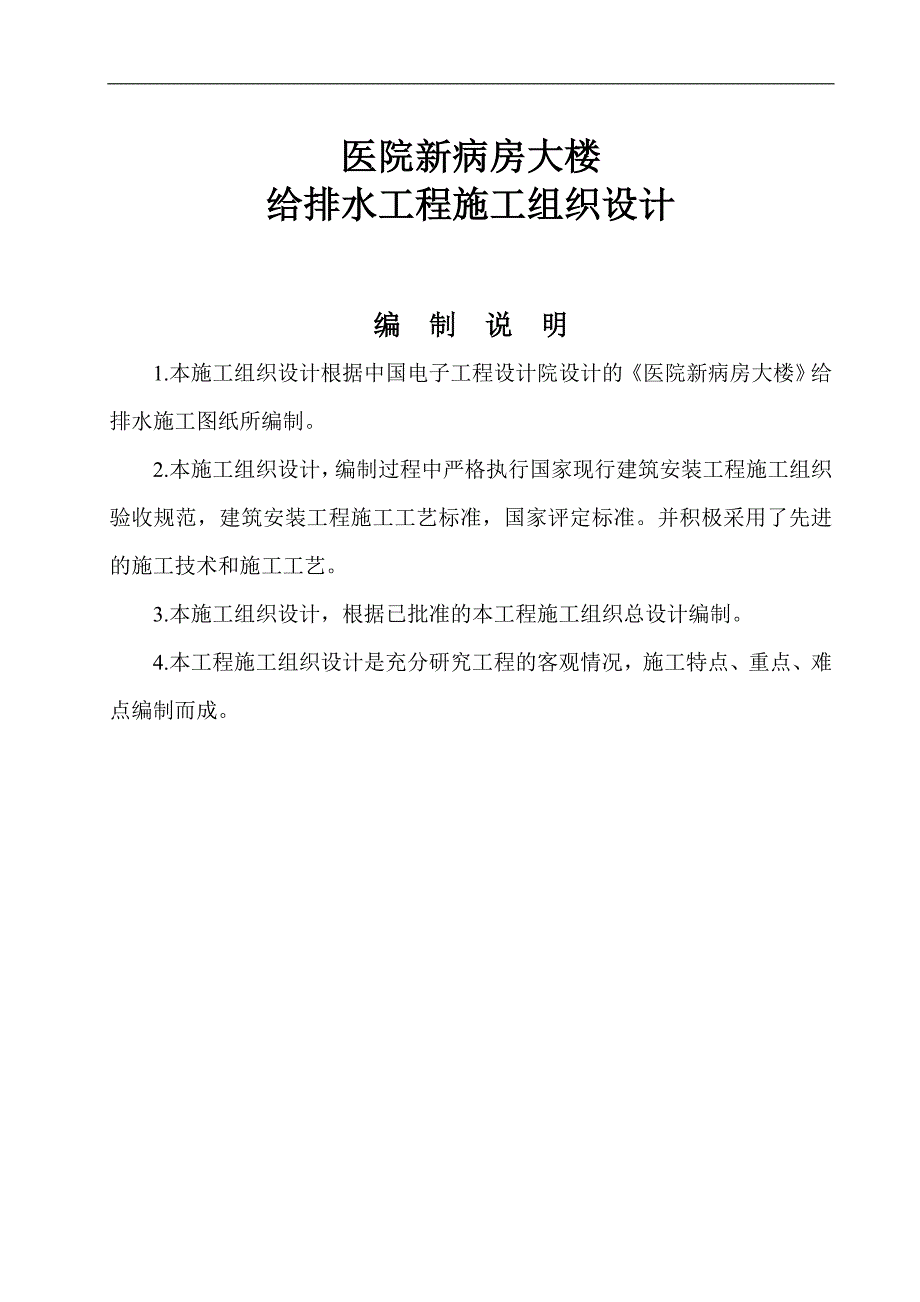

1、目 录第一章 工程概况第二章 编制依据 第三章 主要施工方案第一节 施工前准备第二节 给排水系统安装 一、预留孔洞及预埋铁件 二、套管制作、安装 三、生活给水系统安装四、排水系统安装五、卫生器具安装六、消防喷洒系统安装第四章 安全管理措施第五章 设备安装成品保护措施第六章 节能环境保护措施医院新病房大楼给排水工程施工组织设计编 制 说 明1.本施工组织设计根据中国电子工程设计院设计的医院新病房大楼给排水施工图纸所编制。2.本施工组织设计，编制过程中严格执行国家现行建筑安装工程施工组织验收规范，建筑安装工程施工工艺标准，国家评定标准。并积极采用了先进的施工技术和施工工艺。3.本施工组织设计，根据

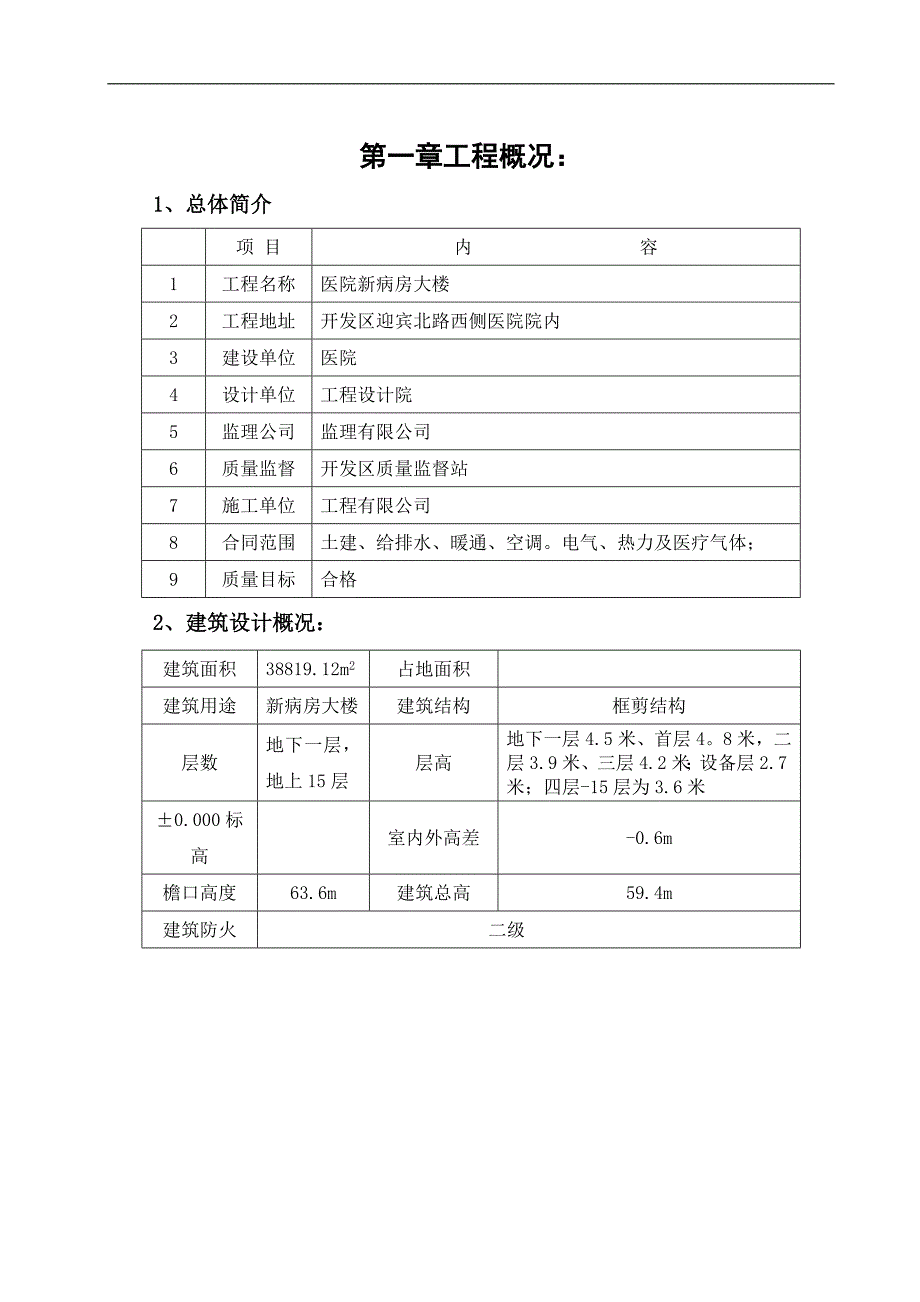

2、已批准的本工程施工组织总设计编制。4.本工程施工组织设计是充分研究工程的客观情况，施工特点、重点、难点编制而成。第一章工程概况：1、总体简介 项 目内 容1工程名称医院新病房大楼2工程地址开发区迎宾北路西侧医院院内3建设单位医院4设计单位工程设计院5监理公司监理有限公司6质量监督开发区质量监督站7施工单位工程有限公司8合同范围土建、给排水、暖通、空调。电气、热力及医疗气体； 9质量目标合格2、建筑设计概况：建筑面积38819.12m2占地面积建筑用途新病房大楼建筑结构框剪结构层数地下一层，地上15层层高地下一层4.5米、首层4。8米，二层3.9米、三层4.2米；设备层2.7米；四层-15层为3
3、.6米 0.000标高室内外高差-0.6m檐口高度63.6m建筑总高59.4m建筑防火二级3、给排水系统简介本工程给水系统由市政自来水为水源，供水压力为0.28MPa，由院区内给水管网直接供水。给水系统共分高低两个区，地下一层至设备层由市政直接供给，四层至十五层由变频供水装置加压供给，地下室设生活水泵房。病房卫生间淋浴热水为定时供水，手术部及医护人员卫生间等洗浴热水为全日供水。生活热水由地下室热交站供给，热源为市政蒸汽。热水系统分区同冷水，地下室至三层为低区，供水方式为立管循环，四层至十五层为高区，供水方式为上行下回，同程式机械循环系统。在各开水间设一台GSB-6型全自动电开水器供应本层饮用水
4、。污水经室外化粪池处理后排入院区污水管道，地下室污水由污水泵提升后排至院区污水管道。屋面雨水采用内排水方式，屋面雨水先经87型雨水斗汇集后，经雨水管排入院区雨水管网。第二章 编制依据甲乙双方签定的工程承包合同；已批准的本工程施工组织设计；工程设计蓝图、图纸会审纪要及设计变更通知等；现行施工及验收规范：自动喷水灭火系统施工验收规范 GB50261-2005工业金属管道施工验收规范 GB50235-97压缩机、风机、泵安装工程验收规范 JBJ129-2000给水排水管道施工验收规范 GB50268-2002压缩机、风机、泵类施工验收规范 GB50275-98参考资料：建筑施工手册（第四版，中国建筑
5、工业出版社）高层建筑施工手册（第二版，中国建筑工业出版社）第三章 主要施工方案第一节 施工前准备做好施工准备，可以保持安装工作有计划、有步骤进行，减少施工中的混乱，对均衡施工，缩短工期，科学管理，确保工程质量和安全生产，将起到重要作用。 1.1熟悉和审查施工图纸资料，在施工前解决好图纸资料方面存在的问题，做法是各专业施工人员包括（管道、机械设备）在熟悉施工图纸资料和了解设计意图的基础上，从施工角度各自提出图纸中存在的问题，然后由项目部组织各专业施工人员进行讨论，以确定初审后图纸资料方面存在的问题，报送监理单位、设计单位和建设单位，最后由监理单位定时召开多方图纸会审会议，逐一解决所存在的问题。
6、1.2施工图纸资料是否一致，包括设备安装图纸与土建图纸之间，以及安装水、电、风设备专业图纸之间，设计表达是否一致，有无矛盾之处，例如安装图上需要有预埋件，或预留孔洞，土建图上没有或者虽然有但数量不符，标高、位置不对，说明情况，提出更改。并认真核实设计图纸，所有管道绘制预留孔洞及预埋套管位置图，认真核对管道走向，坐标标高，管道排列布局考虑周全，走向合理，规范美观。 1.3施工图纸资料是否正确，按图施工是否可能，例如按设计图纸施工，会发生水管碰到风管，冷冻管碰到给水管，风管碰到照明灯具等问题，或发生管道按设计位置排列不开等问题，说明设计图纸有误，逐一提出存在的问题。 1.4施工图纸资料是否齐全，清
7、楚明确。施工资料完整概念包括施工图纸、设计说明、系统图、剖视图、非标准构件图和非标准设备制作图，以及设备技术文件等。如缺少或不完全都逐一提出补全。必须明确，设计说明是施工图纸中重要组成部分，必不可缺少，凡是图纸不能画出来的如油漆、保温、技术要求和施工注意事项，都在设计说明中表达，没有表达必须补齐。 1.5通过准备工作，达到二方面要求：一是使施工图纸资料齐全，正确和一致，没有原则性问题，另是使施工问题在施工前得到妥善解决，从而达到不影响施工，不发生返工，不影响工程进度质量。1. 6确保层层技术交底，使广大施工人员心中有底，主要分部分项工程制定施工组织设计。第二节 给排水系统安装一、预留孔洞及预埋
8、铁件1、预留工序图2、确定孔洞模具的大小及预埋件规格待工程施工到预留部位时，有专人按设计图纸找准预留位置，用“+”字线将其标记出来，预留管孔中心位移允许偏差为3，预留洞中心线位移10。3、模具及预埋件安装将制作好的模具、预埋铁件在浇注砼前按标记固定。用钉子钉在模板上或用铁丝绑在周围的钢筋上，易于堵塞的模具塞入纸团等物。在浇注混凝土过程中有专人看守校对，以免模具、预埋铁件移位。4、防腐对于不拆除的模具及预埋铁件进行防腐处理，对于临时模具刷隔离剂易于拆除。5、排除障碍对于个别无法预留的孔洞，在大模板拆除后进行人工打孔洞，尺寸一般比管径大2倍左右。如较大模具与多根钢筋相碰时，与土建技术人员协调解决后
9、固定，不得任意割断钢筋。二、套管制作、安装1、普通套管制作：1）套管管径比该穿墙板的干管、立管管径大12号。2）套管长度（1）过墙套管长度墙厚墙两面抹灰厚度。（2）过楼板套管长度楼板厚度板底抹灰厚度地面抹灰厚度20MM（卫生间30MM）。3）套管两端平齐、管外防腐。2、套管安装1）铁皮及钢套管安装套管安装时，将预制好的套管穿好，核实其位置，预留上下层套管时，中心线要垂直，调整至规定位置后进行固定。2）防水套管安装将预制好的套管在浇注混凝土前按设计要求部位固定好，核对坐标、标高、平正合格后一次浇注，待管道安装完毕后把填料塞紧捣实。三、生活给水系统安装：1、给水管道、附件敷设安装及技术要求1）给水
10、管道施工程序及安装方法：（1）工艺流程：施工准备 预制加工 楼板内预埋管安装及试压 干管安装 立管安装 支管安装 试压验收 管道冲洗、消毒。（2）施工准备：认真熟悉图纸和图纸会审纪要，结合结构图和建筑图，核对管道的坐标、标高以及设计安排及布局是否合理，发现问题立即与建设单位、监理单位、设计单位洽商解决。对所有进场的管材、附件须经检查验收方可投入安装。（3）预制加工：按设计图纸及实际测量的尺寸预制加工需安装的管段，即断管、连接、上零件、弯管段的调直、编号、核对，按管段分组编号，堆放整齐。（4）干管安装：安装时先从管道系统的入口起始端开始定位安装，并按设计的坡度、坡向及要求敷设。入口起始端的管口做
11、好封堵，用于水压试验的准备，同时亦可以防止管内落入杂物。此管段如在室外按设计规定，及时地做好防腐油漆，并回填部份泥土防止砸坏。（5）立管安装：在主体结构施工中一旦达到安装立管的条件时，及时插入进行安装。安装时请土建提供每层的标高线，如在管井内安装，管井内杂物清埋干净，并有可靠的防坠落安全措施。安装立管时先从上至下吊线定位，将预制好的立管分层排开，先安装管卡，再安装立管，安装时保证预留管口的位置、标高、朝向正确。安装在室内的立管从下至上顺序安装。安装完毕及时清理，并复核预留管口的位置、标高、朝向是否正确无误。安装阀门时其手柄的朝向便于开、关使用和维修。管道安装完毕及时的将立管牢固的固定在管卡上，
12、并及时的做好防腐措施。（6）支管安装：在墙体砌筑和墙面装修后进行，将预制好的支管从立管预留口处依次逐段安装，按不同的管径及管段长度，根据规范的要求合理的设置支、吊架。根据不同的卫生器具安装好预留的冷、热水管口。支管上如需安装水表暂不装表，按照水表的长度先装上临时连接管，在试压后竣工交付使用前拆下临时连接管，再安装水表。安装冷热水管道时，热水支管敷设在冷水支管上方，冷热水龙头的位置为左热右冷。2）水压试验的步骤（1）将试压管道所有预留口封堵严密，然后缓慢注水，同时将管道内气体排出；（2）充满水后，进行严密性检查，如有渗漏及时修复；（3）给水管在试验压力下稳压10min，压力降不得超过0.05MP
13、a，同时检查各连接处不渗漏为合格。3）给水管道施工安装的质量及技术要求（1）本工程室内给水管道选用：生活给水管：埋地管采用球墨给水承插铸铁管，橡胶圈接口。架空管采用公称压力不低于1.0Mpa的冷水型内筋嵌入式衬塑钢管，卡环式连接。机房内管道及与DN50mm阀门相接的管段采用法兰连接，油漆色标为浅蓝环。生活热水管：采用工程压力不低于1.0Mpa的热水型缩合式衬塑钢管， DN100丝扣连接，DN100以上用法兰式连接，油漆色标为双红环。（2）给水立管和装有3个或3个以上配水点的支管始端，均安装可拆卸的连接件（一般在阀门后安装活接头）。（3）冷、热水管道同时安装符合下列规定：a.上下平行安装时，热水
14、管在冷水管的上方。b.垂直平行安装时热水管在冷水管的左侧。c.管道支、吊、托架的安装，符合下列规定：c.1位置正确，埋设平整牢固。c.2固定支架与管道接触紧密，固定牢靠。c.3滑动支架灵活，滑托与滑槽两侧间留有35mm的间隙，纵向移动量符合设计要求。c.4无热伸长管道的吊架、吊杆垂直安装。c.5有热伸长管道的吊架、吊杆向热膨胀的反方向偏移。c.6固定在建筑结构上的管道支、吊架不得影响结构的安全。c.7本工程热水供系统的管路，采用金属材料制作的支架，在管道与支架间加衬非金属垫或套管，管道垂直或水平安装的支架间距符合下表的规定：管道支架的最大间距管径（mm）16182025324050637590110最大间距（m）立 管0.70.80.91.01.11.31.61.82.02.22.4横冷水管0.50.50.60.70.80.91.01.11.21.351.55管热水管0.250.30.30.350.40.50.60.70.8注：1.冷热水管共用支吊架时，按热水管的间距确定。2.暗敷直埋管道的支吊架间距可按10001500mm敷设。c.8安装立管时，层高小于5M每层安
