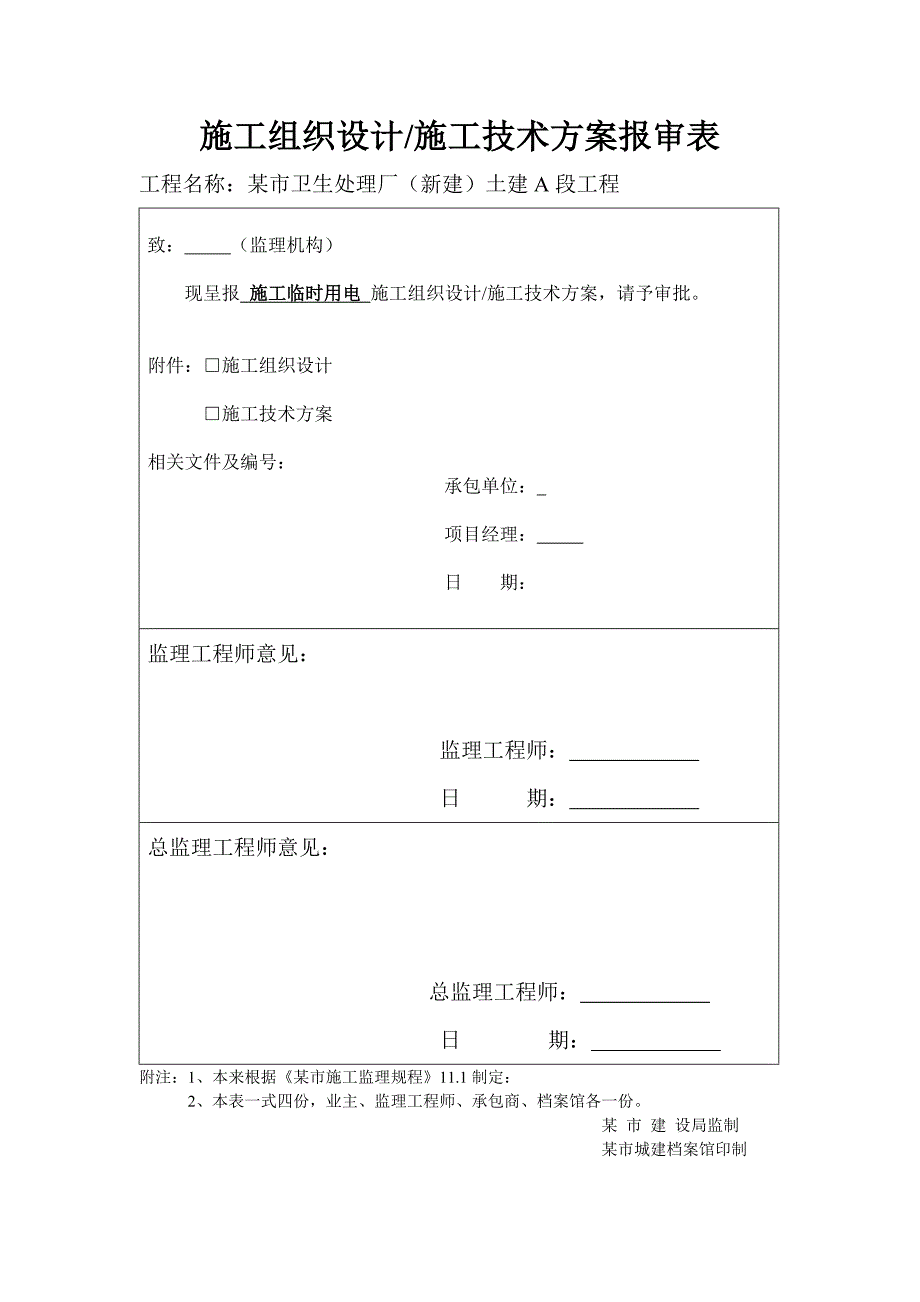

1、某市卫生处理厂（新建）土建A标段工程施工临时用电设计方案工程名称： 编制单位： 编制日期： 施工组织设计/施工技术方案报审表工程名称：某市卫生处理厂（新建）土建A段工程 致： （监理机构）现呈报 施工临时用电 施工组织设计/施工技术方案，请予审批。 附件：施工组织设计施工技术方案相关文件及编号： 承包单位： 项目经理： 日 期：监理工程师意见：监理工程师： 日 期： 总监理工程师意见： 总监理工程师： 日 期： 附注：1、本来根据某市施工监理规程11.1制定： 2、本表一式四份，业主、监理工程师、承包商、档案馆各一份。 某 市 建 设局监制 某市城建档案馆印制审 批 页编制单位： 编制人： 编
2、制日期： 审核单位： 审核人： 编制日期： 审批单位： 审批人： 审批日期： 一、工程概况：某市卫生处理厂（新建）土建A标段总建筑面积为4830.18,共分为七个单体：(1) 处理车间及仓库一栋，局部2层，建筑面积2787.42，屋面用钢结构，最大跨度为24m。(2) 废气和污水处理系统；(3) 监控中心、化学分析、中心，2层，建筑面积1833.5；(4) 变配电所，1层，建筑面积192.76； (5) 门卫传达室，1 层，建筑面积16.5；(6) 油罐及油泵房，地下1层；(7) 地中衡及消毒池，地下1层。室外工程包括室外配套的路面给排水及强弱电等。二、现场勘探本工程监时用电总电源由工程承包方
3、提供至施工现场总配电箱，为低压供电380/220V。根据施工组织设计和施工进度计划安排，按总平面布置图和拟定的临时用电平面布置图确定配电的层次及导线架设的部署等。确定电源进线，总配电箱、分配电箱的位置及线路走向1、 整个施工现场按三级配电内容形式布置：总配电箱-分配电箱，配电箱逐一编号箱内的所有开关用明显的标志注明其回路和所有控制用电设备，所有的用电开关箱均有专人负责，整个施工现场由持证电工按时检查和不定期检查。2、 配电线路：发包方提供的电源应为三相四线制380/220V低压供电导线，从总配电箱二次侧开开始配电严格按三相五线制（N-S系统）覆盖施工现场，做到工作零线和保护零线严格分开，正常情
4、况下不带电的金属外壳必须与保护零线相连接，其中保护零线采用绿/黄双色线。3、 配电箱、开头箱进出线口一律设在箱体下底，而且有防绝缘损坏措施，整个施工现场采用二级漏电保护。在开头箱和配电箱内装设有漏电保护器，使之具有分级分段的保护功能，有门有锁、有防雨措施、箱内无杂物。4、 施工现场架空导线不低于4m，过路线不低于6m场内经常移动部分用简易支架敷设（离地面高度为300mm）三、 主要机械设备配置表： 编号机械名称功率（kw）单位数量合计功率（kw）1卷扬机3台824.002250搅拌机70台17.003250电焊机12台672.004钢筋切断机55台211.005增压水泵2台24.006办公及生
5、活用电1010.007砂浆搅拌机12台224.008震动器、棒1.1台66.609圆盘锯0.75台43.0010砂轮切割机1.5台23.00 11钻床1.5台11.50 12打桩机60台160.00 13地质钻机7.5台215.00 14注浆机7.5台17.50合计 248.6四、 进行负荷计算及选择导线1、 确定计算负荷因施工现场照明用电较少，故采用下面公式：2、 选择导线由于计算结果结合施工现场的实际情况采用BV-3*50+2*16负荷国标铜芯线做导线配电线路采用三相五线制供电，架空敷设，并在总配电箱处设接地极，接地电阻应小于4欧姆。五、 临时施工用电平面布置图（附后）六、 安全用电技术措
6、施和电气防火措施。1、 凡进入本工地的各专业施工用电单位必须服从项目部统一管理和要求，做到安全用电，凡危及到自身和他人人身安全的行为视为违章，发现后应立即整改处罚。2、 按施工现场安全用电技术规范要求，对各类用电人员作明确的安全用电知识教育，各类用电人员必须掌握安全用电知识和安全操作规程。3、 施工现场的作业用电必须持证上岗，作好安全管理工作，保证施工和生活用电正常有效，坚决杜绝其它违章用电和私拉乱接现象，对临时用电要经常性的检查发现隐患及时整改。4、 在施工现场专用的中性点直接接地的低压电力线路中必须采用TN-S系统接零线保护，用多股铜芯、绿黄双色绝缘电线保护零线与工作零线分开单独敷设不作它
7、用。5、 保护零线至少在配电线路的两端和中间各设一处重复执着地，重复接地电阻，电阻不应大于10欧姆。工作接地电阻值不应大于4欧姆。6、 施工现场的总配电箱、分配电箱、开关箱必须设三级漏电保护器，保护器的额定漏电动作电流应小于30MA，额定漏电动作时间，不大于0.1s。所用有电设备必须安装二级漏电保护器，并保证前后级参数的匹配。7、 各类配电箱、开关都必须是铁制箱，能防火、防水，并且每箱必须加锁。凡是固定安装的配电箱高度要求都在1.3m以上，移动式开关箱高度要求0.6m以上离地面，并有角铁脚架支撑不得随意乱放。8、 施工现场的电工必须持年审合格的操作证上岗，负责本工程施工用电的安装、拆除、维修，并建立安装拆除和维护记录档案。9、 各种设备检修时必须做到停电，复闸通电时必须先做一次绝缘测试。10、 在电气装置相对集中的场所应配备灭火器材如：1211干粉灭火器等，周围严禁堆放易燃物，并悬挂警示标志。11、 施工现场的电工应负责每月一次对接地电阻测试（包括防雷接地、重复接地、工作接地）其电阻值应符合规范要求，如发现电阻值异常变动应及时查明原因，采取措施恢复各种接地的作用。附：配电平面布置图
