1、电容器安装标准化作业指导书电容器安装标准化作业1范围本作业指导书规定了电容器安装标准化作业的作业前准备、标准作业程序、作业程序的质量要求及风险预控、报告与记录、绩效指标、作业指导卡的要求。本作业指导书适用于电容器安装标准化作业。2规范性引用文件下列文件对于本文件的应用是必不可少的。仅注日期的版本适用于本文件。DL5009.3-1997电力建设安全工作规程（变电所部分）DL/T5161.2-2002电气装置安装工程质量检验及评定规程：第2部分高压电器施工质量检验GB50147-2010电气装置安装工程高压电器施工及验收规范Q/GDW1799.1-2013电力安全工作规程（变电部分）3术语定义下列

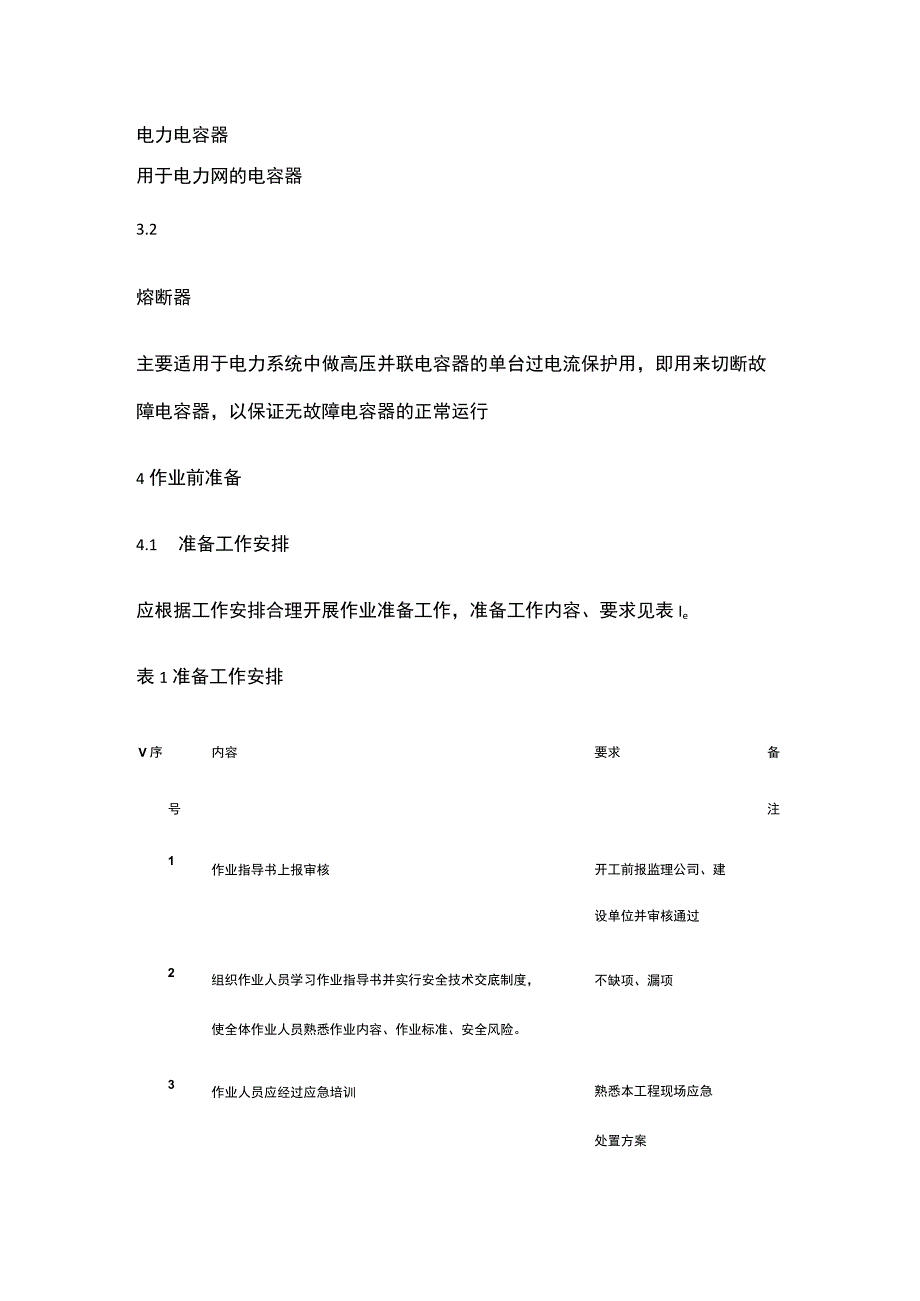

2、术语和定义适用于本文件。3.1电力电容器用于电力网的电容器3.2熔断器主要适用于电力系统中做高压并联电容器的单台过电流保护用，即用来切断故障电容器，以保证无故障电容器的正常运行4作业前准备4.1 准备工作安排应根据工作安排合理开展作业准备工作，准备工作内容、要求见表Ie表1准备工作安排V序内容要求备号注1作业指导书上报审核开工前报监理公司、建设单位并审核通过2组织作业人员学习作业指导书并实行安全技术交底制度，使全体作业人员熟悉作业内容、作业标准、安全风险。不缺项、漏项3作业人员应经过应急培训熟悉本工程现场应急处置方案4办理动火审批手续动火作业前办理审批手续。5根据现场工作时间和工作内容填写安全
3、作业票。作业票填写正确4.2 作业组织及人员要求4.2.1 作业组织作业组织应明确人员类别、人员职责和作业人数，见表2o表2作业组织V序人员类职责作业号别人数1现场负处理施工过程中出现的突发问题，保证施工质量及安全，施工开始前责人向参加工作的相关人员进行交底。2技术负施工前编制作业指导书及相关的专项方案，处理施工过程中的技术问责人题，在开始施工前配合现场负责人进行安全技术交底；负责信息上传及维护基建信息管理系统3质量员对本工序的施工质量负责，施工前对质量通病制定预防措施，施工过程中检查各部位质量能否满足验收要求。4安全员对本工序的安全负责，施工前对可能出现的危险源点进行分析预判并制定相应的预防
4、措施，对现场安全作业情况进行监督5 材料员对本工程的物资供应负责，保证施工材料及时准确的进入施工现场，确保不因物资供应问题影响施工进度6 资料员对施工资料进行收集整理，负责档案移交7 变电一调试施工机械、负责技术性强的工作并对普通工工作进行监护和指导。次安装工8 普通工运输、摆放工器具及材料，在变电一次安装工指导下进行技术性不强的辅助工作。4.2.2人员要求人员要求应明确作业人员的精神状态，作业人员的资格包括作业技能、安全资质和特殊工种资质等要求,见表3。表3人员要求V序内容备号注1 现场工作人员的身体状况、精神状态良好，个人工作服及安全用具齐全。2 作业辅助人员（外来）必须为经安全考核通过的
5、人员，并对其进行安全措施、作业范围、安全注意事项等方面交底后方可参加工作。3 特殊工种必须持有效证件上岗。所有作业人员必须具备必要的电气知识，掌握本专业作业技能及国家电网公司电力安全工作规程的相关知识，并经考试合格。5各专业负责人需具备相关部门颁发的从业资格证4.3备品备件与材料应明确作业用备品备件与材料的名称、型号及规格、单位和数量等,见表4o表4备品备件与材料V序号名称型号及规格单位数量备注1 SF6气体瓶4.4 工器具与仪器仪表工器具与仪器仪表应包括施工机具、专用工具、常用工器具、防护器具、仪器仪表、电源设施及消防器材等，见表50表5工器具与仪器仪表V序号名称型号及规格单位数量备注1小型
6、冲床4.5kW台12煨弯机0.5kW套13砂轮机0.5kW台14台钻0.5kW台15台虎钳5时台26电焊机380v台17钢卷尺5m个48钳子8时把59扳子10时把54.5 技术资料技术资料应包括现场使用的图纸、出厂说明书、检修（试验）记录、客户基本信息、设备信息等，见表6,技术资料见附录Ao表6技术资料V序号名称备注1 国家电网公司输变电工程工艺标准库（2012版）2 本工程电气设计施工图3 设备厂家技术资料4.6作业前设备设施状态作业前应了解设备设施状态,包括设备状态、存在的问题及检验报告等,见表70表7作业前设备设施状态V序号作业前设备设施状态1 土建基础交付电气专业，并复核。2 具备无功
7、补偿装置施工场地，材料进场并报审完毕4.7安全管控与风险预控4.7.1 安全管控安全措施应明确作业活动中安全控制措施及相关要求，见表80表8安全管控V序安全管控号1 本体安装可能发生起重伤害、物体打击：（1）吊装过程中设专人指挥，指挥人员应站在能观察到整个作业范围及吊车司机和司索人员位置，对于任何工作人员发出紧急信号，及时停止吊装作业。（2）作业人员不得站在吊件和吊车臂活动范围内的下方。（3）使用尼龙或有保护的钢丝绳套，悬挂在专用吊点处进行吊装。（4）吊装物应设溜绳，距就位点的正上方200300mm稳定后，作业人员方可进入作业点。4.7.2风险预控对标准作业程序各环节应进行风险分析，制定预防控
8、制措施，见第6章。4.8定置图及围栏图（可选）无5作业流程图应根据作业活动的顺序、工艺以及作业环境，将作业的全过程优化为最佳的作业Jl质序,形成标准作业程序，见图Ie图1电容器安装标准化作业6作业程序与作业规范（标准）应按照标准作业程序，明确作业程序、责任人、质量要求及风险预控，见表9表9作业程序的质量要求及风险预控风险描预控措施V序作责质量要求号业任程人序（H基现1.基础槽钢应经热镀锌处理，预埋件采测量误使用通过向监理报审础 场 用两边满焊，焊缝应经防腐处理，其顶 差并审核通过的计量工复 负面标高误套3mm。2.框架组件平直，器具进行数据测量测责长度误差2mmm,连接螺孔应可调。人3.每层框
9、架水平误差3mm,对角误差序作责质量要求风险描预控措施号业任述程人序5mm04.总体框架水平误差5mm,垂直误差5mm,防腐完好。02设一应在正式安装前,对电容器进行外观检设备外1、进行包装箱拆封时，备次查。确保交付安装的电容器外观无破观检验、施工人员使用专用的检安损、锈蚀和变形。金属构件无明显变形、拆箱检启封工具。查装锈蚀。验机械2、仔细核对设备清单工伤害与现场实际设备是否3、开箱检查时应有设备厂家、监理、施工单位、业主代表同时在场。03电现1、将电容器组（绝缘支柱进行焊接固砸伤拆支持绝缘子包装时，容场定）2、将电容器支架固定在绝缘支柱作业人员必须认真仔器负上细，防止拆箱过程中损支责坏绝缘子
10、瓷套，同时还应及时将包装板清理作责质量要求风险描预控措施业任述程人序安干净，避免伤脚。装电一电容器高压侧朝向,底层电容器支柱绝电容器吊装过程中设专人指容次缘子有槽钢件提前连接好槽钢件,就位安装物挥，指挥人员应站在能器安后用水平尺检查水平度,调平后将槽钢体打击观察到整个作业范围安装件与预埋件焊接并作防腐,安装后各只及吊车司机口司索人装工电容器铭牌、编号应在通道侧，顺序符员位置，对于任何工作合设计，相色完整。电容器外壳与固定人员发出紧急信号，及电位连接应牢固可靠。时停止吊装作业。熔熔断器安装排列整齐,倾斜角度应符合熔断器施工作业时要!三施断次产品要求。指示器位置正确。安装登工安全防护用品（安全器安
11、高作业绳、防坠器），作业时安装要上下相互叫应。序号04056放一放电线圈瓷套无损伤，相色正确，接线磕碰安装操作机构时，安装人员要协同作业，相互电次牢固美观；接地良好V序作责质量要求风险描号业任述程人序线安圈装安I装07避一避雷器在线监测仪安装应便于观测。反向安雷次装器安安装装工08设1、网栏与设备间距离符合设计要求。2、端子受备次电容器底层槽钢件与主接地网可靠连力安接。3、引出端子与导线连接可靠，并次装且不受额外应力。4、所有螺栓紧固后，接I紧固扭矩遵循规范要求。线09硬电容器的硬母线连接应注意满足膨胀硬母线预控措施叫应。安装后要进行检测导线安装过程中不得向下用力，使用工具要轻便不得磕碰电容器
12、本体以及瓷套。使用合规的劳动防护序作责质量要求号业任程人序风险描预控措施述的要求,放电线圈或互感器的接线端子安装机用品和电缆头应采取防雨水进入的保护措械伤害施,电容器的接线螺栓紧固后应设置标记漆线。10电一 网门应平整，防腐完好，安装牢固并接 电容器焊接作业要在施工地网门安点摆放灭火器装:火灾7报告与记录作业过程中形成的报告与记录，见表10。作业中引用或产生的报告与记录的表单样例，见附录Be表10报告与记录序号编号名称填写部门保存地点1BD-GWJJB-095电容器安装记录施工单位施工单位8绩效指标8.1作业步骤指标作业步骤指标,见表Ilo表11作业步骤指标序号作业步骤指标编号指标名称计算公式责任人1设-次雌KPI-GWJJB-199一次接缆E确率100%8.2作业结果指标作业结果指标,见表12。表12作业结果指标序指标编号指标名称计算公式责任人KPI-GWJJB-109电容器安装合格电容器安装满足设计要求，电容器试验一次
